3/4滚轮架的装配体如图8-93所示。

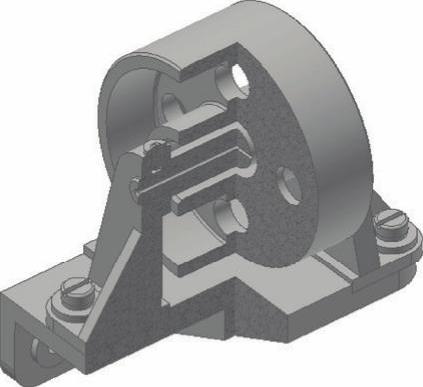

图8-93 3/4滚轮架
操作步骤
（1）打开文件。单击“快速入门”工具栏上的“打开”按钮
，在打开的“打开”对话框中选择“滚轮架.iam”装配体，单击“打开”按钮，打开滚轮架装配体。
（2）干涉检查。单击“检验”标签栏“干涉”面板上的“干涉检查”按钮
，打开如图8-94所示的“干涉检查”对话框，选择底座零件为定义选择集1，选择其他所有零件为定义选择集2，单击“确定”按钮，打开“提示”对话框，提示没有检测到干涉，如图8-95所示。

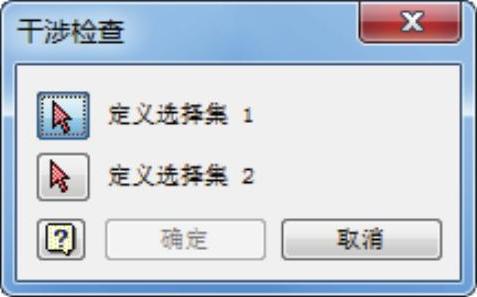

图8-94 “干涉检查”对话框
(www.daowen.com)

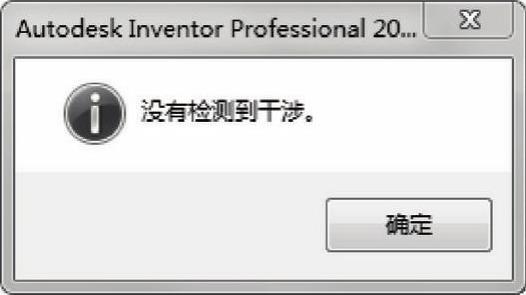

图8-95 没有检测到干涉
（3）3/4剖视。单击“视图”标签栏“外观”面板上的“3/4剖视图”按钮
，根据提示选择XY平面用于剖视的工作平面，如图8-96所示，单击“继续”按钮
，继续选择YZ平面用于剖视的工作平面，输入偏移距离为52.5 mm，如图8-97所示，单击“确定”按钮
，完成剖视图的创建。
（4）保存文件。单击主菜单中的“另存为”命令，打开“另存为”对话框，输入文件名为“四分之三滚轮架.iam”，单击“保存”按钮，保存文件。

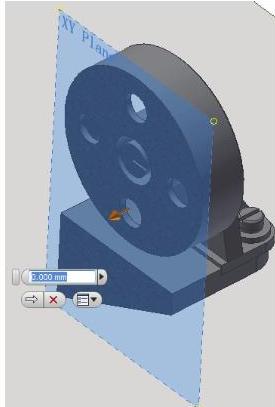

图8-96 选择XY平面

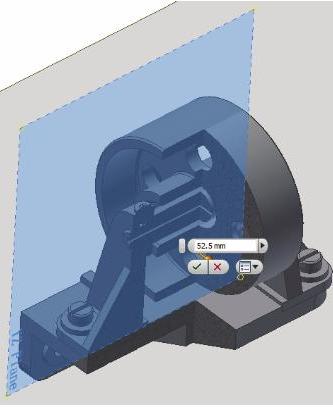

图8-97 选择YZ平面
