部件剖视图可以帮助用户更加清楚地了解部件的装配关系，因为在剖切视图中，腔体内部或被其他零部件遮挡的部件部分完全可见。在剖切部件时，仍然可以使用零件和部件工具在部件环境中创建或修改零件。

1．半剖视图

创建半剖视图的步骤如卜：

(1)单击“视图”标签栏“外观”面板上的“半剖视图”按钮 。

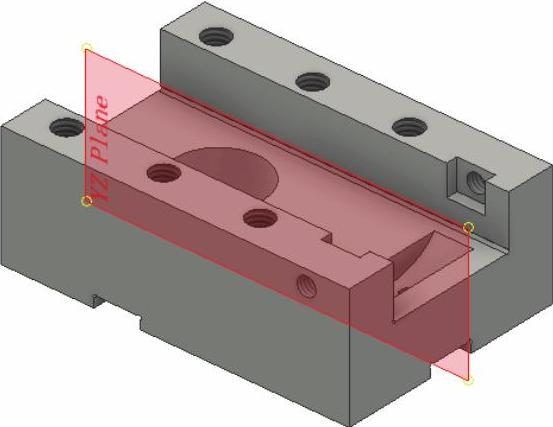

图8-76 选择剖切面

(2)在视图或浏览器中选择作为剖切的平面，如图8-76所示。

(3)在小工具栏中输入偏移距离，如图8-77所示，单击“确定”按钮 ，完成半剖视图的创建，如图8-78所示。

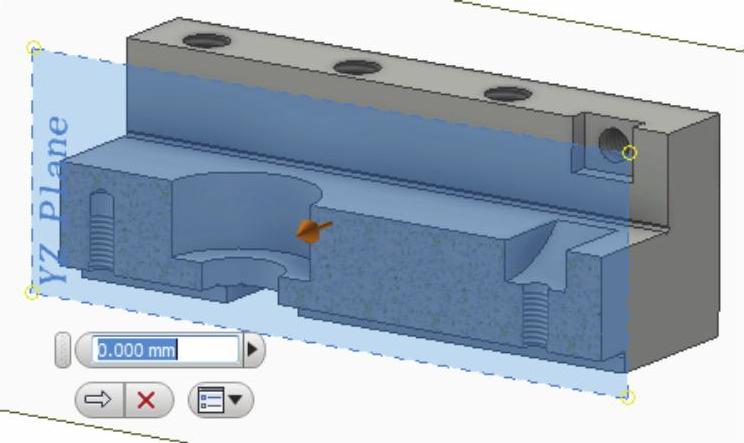

图8-77 小工具栏

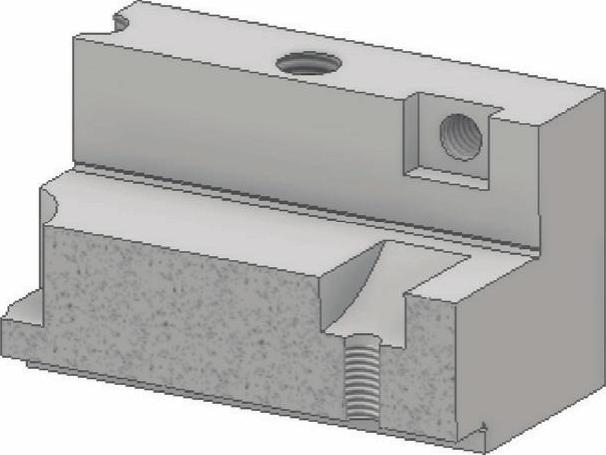

图8-78 半剖视图

2.1/4或3/4剖视图

创建1/4或3/4剖视图的步骤如下：

（1）单击“视图”标签栏“外观”面板上的“1/4剖视图”按钮 。

（2）在视图或浏览器中选择作为第一剖切的平面，并输入偏移距离，如图8-79所示。

（3）单击“继续”按钮 ，在视图或浏览器中选择作为第二剖切的平面，并输入偏移距离，如图8-80所示。 (www.daowen.com)

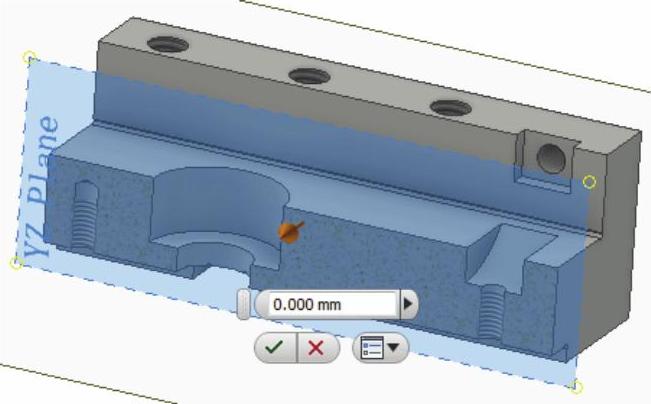

图8-79 输入偏移距离1

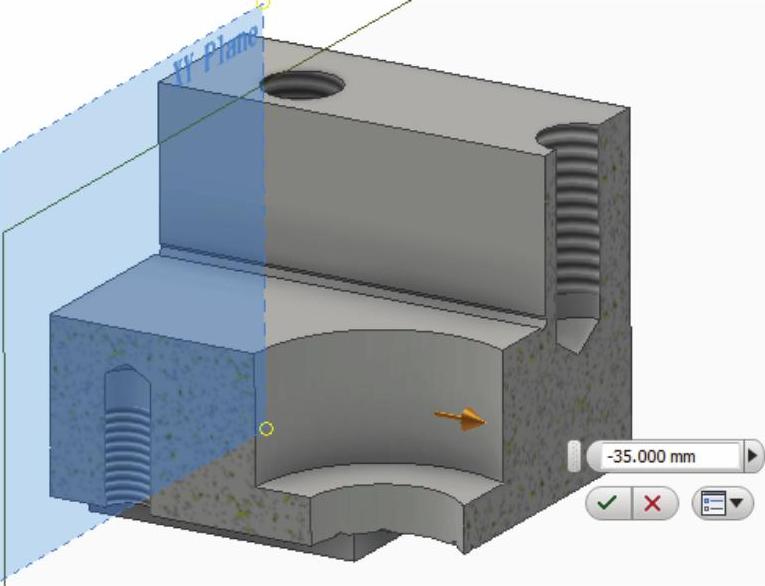

图8-80 输入偏移距离2

（4）单击“确定”按钮 ，完成1/4剖视图的创建，如图8-81所示。

（5）单击右键，在打开的快捷菜单中选择“反向剖切”选项，如图8-82所示，显示在相反方向上进行剖切的结果，如图8-83所示。

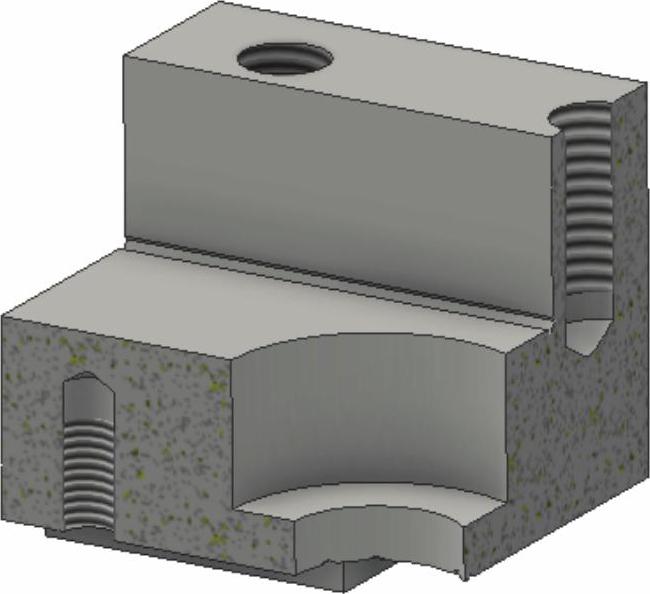

图8-81 1/4剖视图

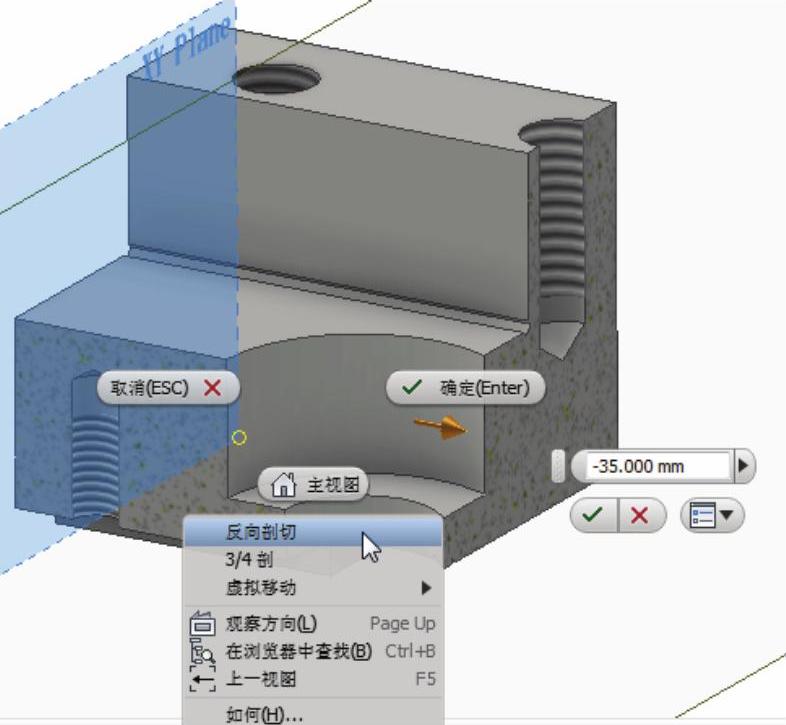

图8-82 快捷菜单

（6）在右键菜单中选择“3/4剖视图”选项，则部件被1/4剖切后的剩余部分即部件的3/4将成为剖切结果显示，剖切结果如图8-84所示。同样，在3/4剖的右键菜单中也会出现“1/4剖视图”选项，作用与此相反。

图8-83 1/4反向剖切

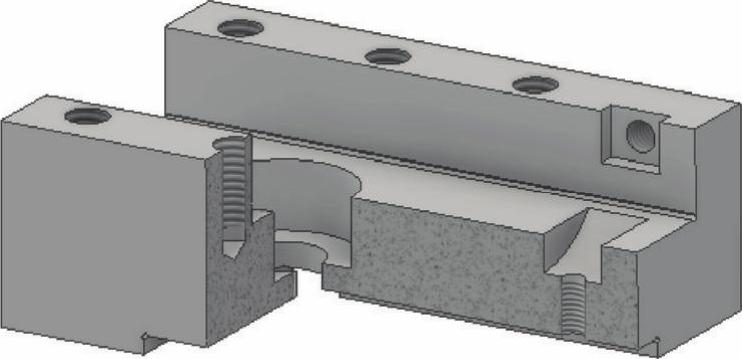

图8-84 3/4剖切
