滚轮架的装配体如图8-67所示。
图8-67 滚轮架装配
操作步骤
（1）打开文件。单击“快速入门”工具栏上的“打开”按钮
，在打开的“打开”对话框中选择“滚轮架.iam”装配体，单击“打开”按钮，打开滚轮架装配体。
（2）阵列零件。单击“装配”标签栏“阵列”面板上的“阵列”按钮
，打开“阵列”对话框，选择“矩形”选项卡，选择螺钉和垫圈零件为阵列零部件，选取如图8-68所示的边线1为阵列方向1，输入阵列个数为2，距离为40mm，选取如图8-68所示的边线2为阵列方向2，输入阵列个数为2，距离为122mm，单击“确定”按钮，结果如图8-69所示。
图8-68 阵列示意图
图8-69 阵列螺钉和垫圈
（3）放置开槽端紧定螺钉。单击“装配”标签栏“零部件”面板上的“放置”按钮
，打开“装入零部件”对话框，选择“开槽端紧定螺钉”零件，单击“打开”按钮，装入开槽端紧定螺钉，将其放置到视图中适当位置。单击鼠标右键，在打开的快捷菜单中选择“确定”选项，完成开槽端紧定螺钉的放置，如图8-70所示。
（4）装配开槽端紧定螺钉。单击“装配”标签栏“位置”
图8-70 放置开槽端紧定螺钉(www.daowen.com)
面板上的“约束”按钮
，打开“放置约束”对话框，选择“插入”类型，在视图中选取如图8-71所示的螺钉边线和支架孔上边线，设置偏移量为0，选择“对齐”选项，单击“应用”按钮，结果如图8-72所示。

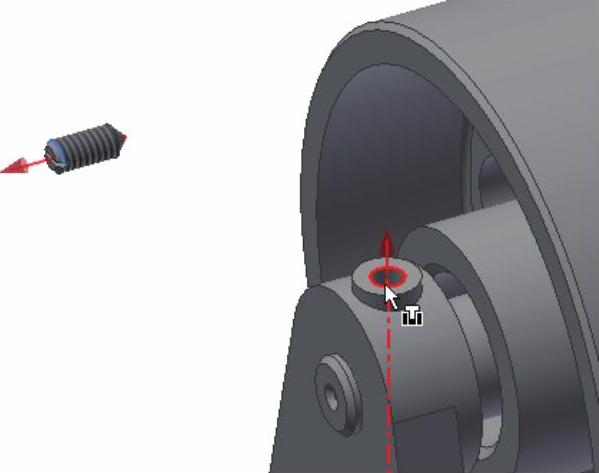

图8-71 插入约束
图8-72 装配开槽端紧定螺钉
（5）镜像开槽端紧定螺钉零件。单击“装配”标签栏“阵列”面板上的“镜像”按钮
，打开如图8-73所示的“镜像零部件：状态”对话框，选择上步装配的开槽端紧定螺钉为镜像零部件，选取XY平面为镜像平面，单击“下一步”按钮，打开如图8-74所示的“镜像零部件：文件名”对话框，采用默认名称，单击“确定”按钮，结果如图8-75所示。
图8-73 “镜像零部件：状态”对话框
图8-74 “镜像零部件：文件名”对话框
（6）保存文件。单击“快速入门”工具栏上的“保存”按钮
，保存文件。

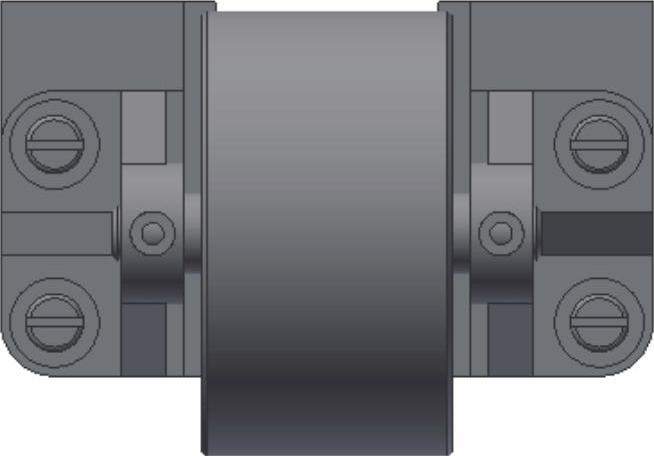

图8-75 镜像螺钉
