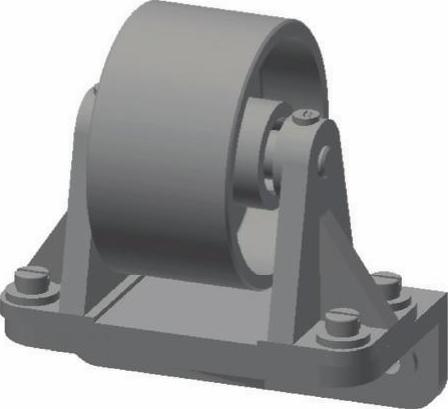

滚轮架的装配体如图8-39所示。

操作步骤

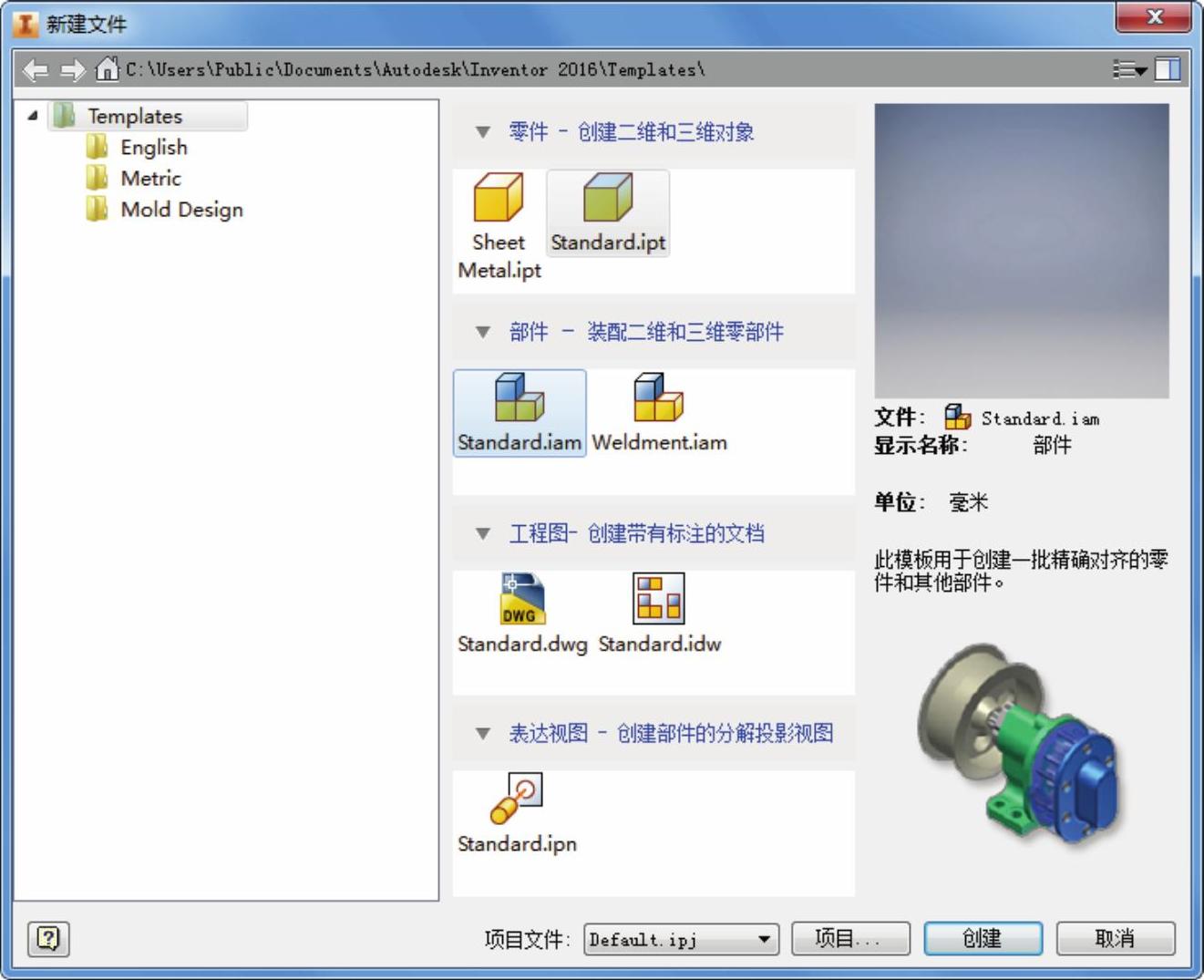

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.iam”选项，单击“创建”按钮，新建一个部件文件，如图8-40所示。

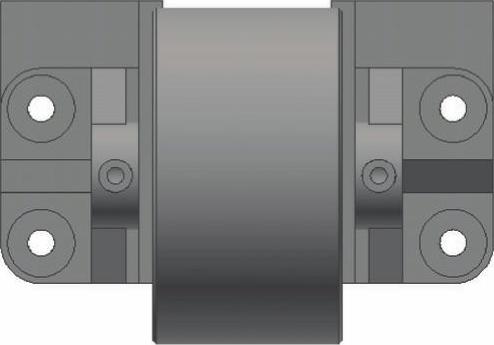

图8-39 滚轮架装配

图8-40 “新建文件”对话框

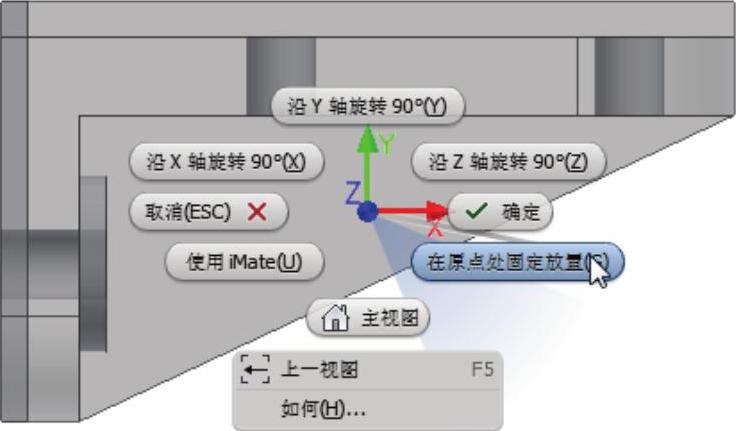

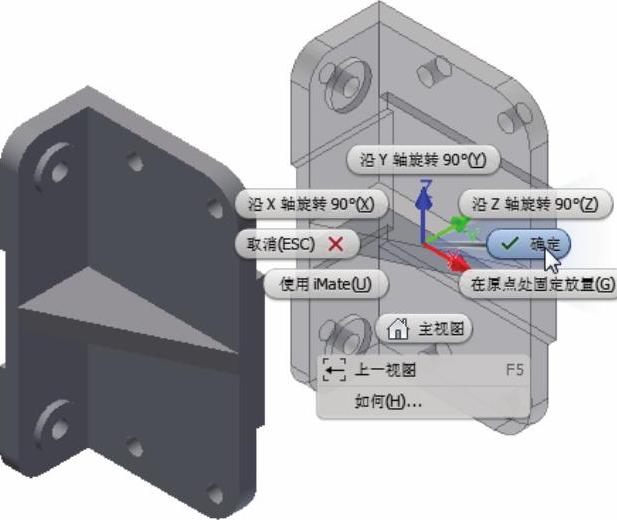

（2）装入底座。单击“装配”标签栏“零部件”面板上的“放置”按钮 ，打开如图8-41所示的“装入零部件”对话框，选择“底座”零件，单击“打开”按钮，进入装配环境，单击鼠标右键，在打开的如图8-42所示的快捷菜单中选择“在原点处固定放置”选项，装入基座，系统默认此零件为固定零件，零件的坐标原点与部件的坐标原点重合。单击鼠标右键，在打开的如图8-43所示快捷菜单中选择“确定”选项，完成底座的装配。

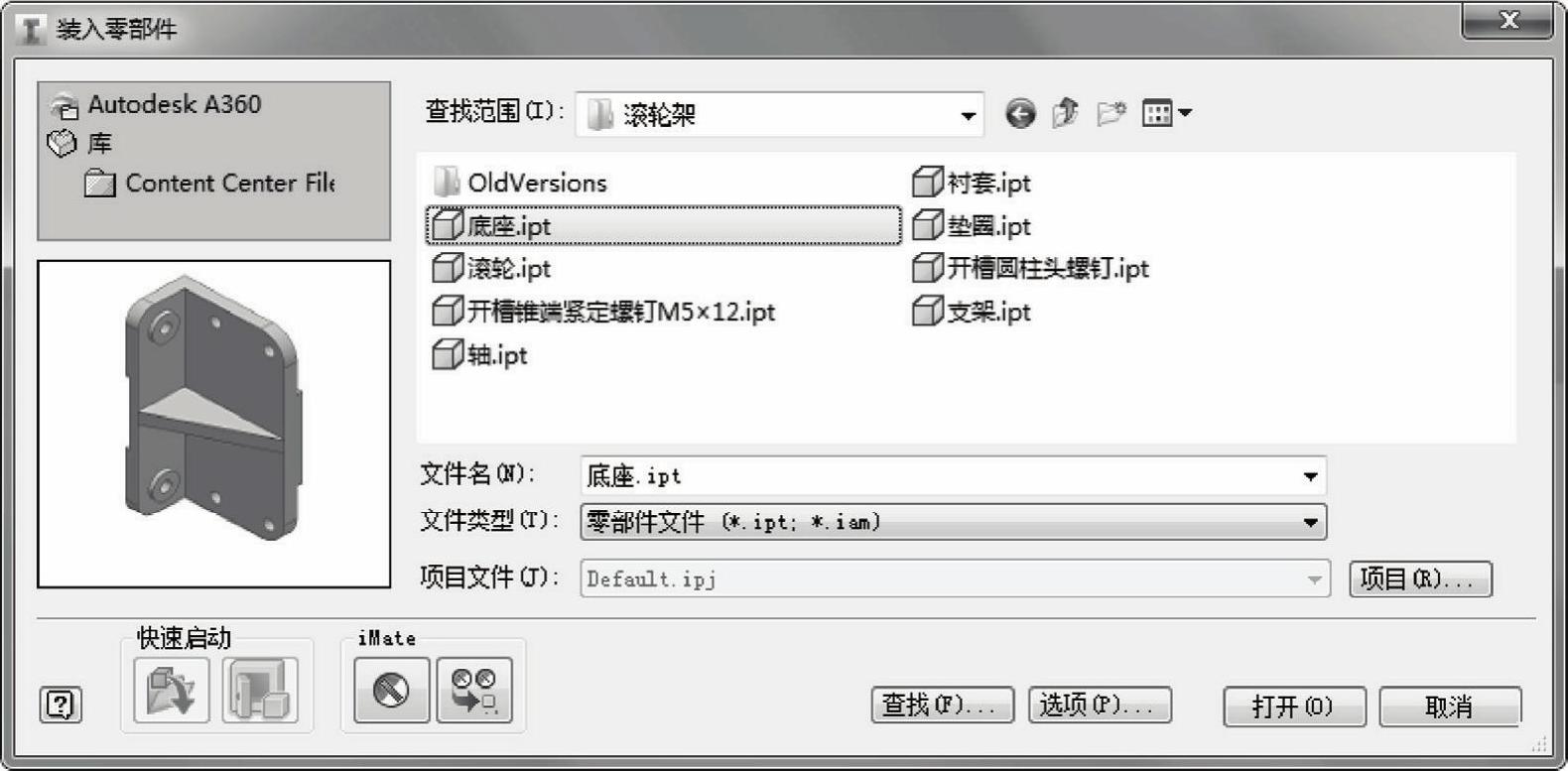

图8-41 “装入零部件”对话框

图8-42 快捷菜单1

图8-43 快捷菜单2

（3）放置支架。单击“装配”标签栏“零部件”面板上的“放置”按钮 ，打开“装入零部件”对话框，选择“支架”零件，单击“打开”按钮，装入两个支架，将其放置到视图中适当位置。单击鼠标右键，在打开的快捷菜单中选择“确定”选项，完成支架的放置，如图8-44所示。

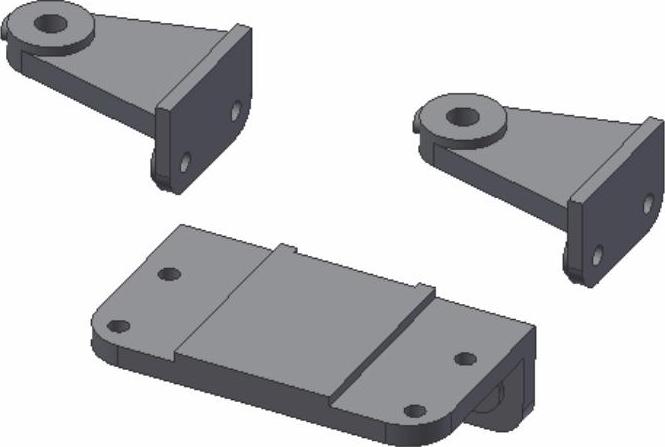

图8-44 放置支架

（4）底座与支架的装配

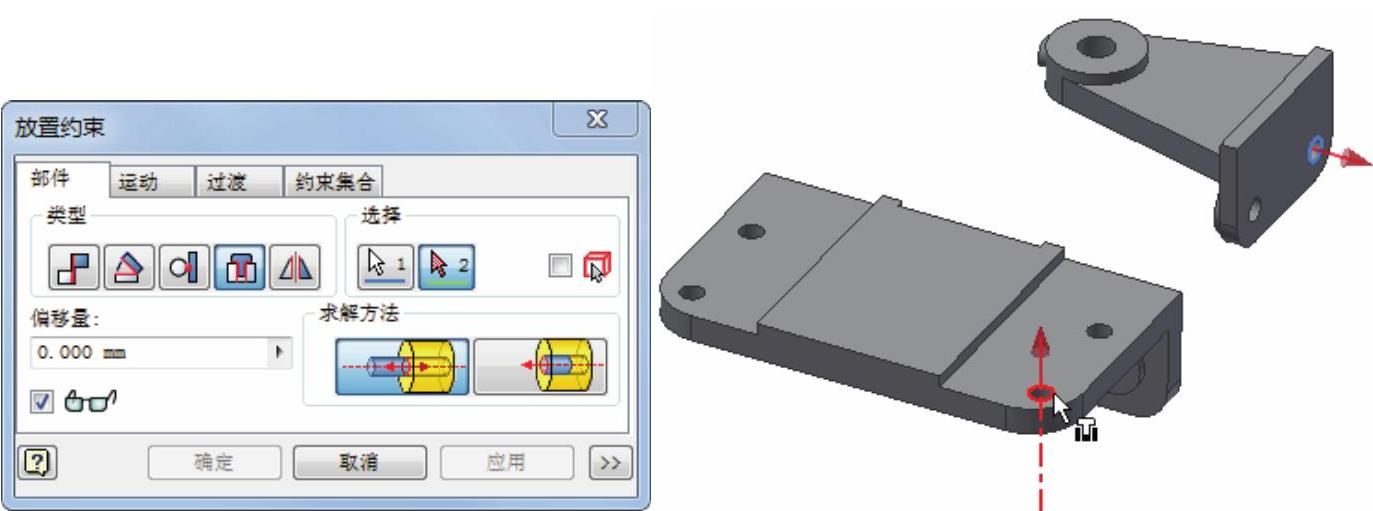

1）单击“装配”标签栏“位置”面板上的“约束”按钮 ，打开“放置约束”对话框，选择“插入”类型，在视图中选取如图8-45所示的两个圆形边线，设置偏移量为0，选择“反向”选项，单击“应用”按钮。

图8-45 插入约束

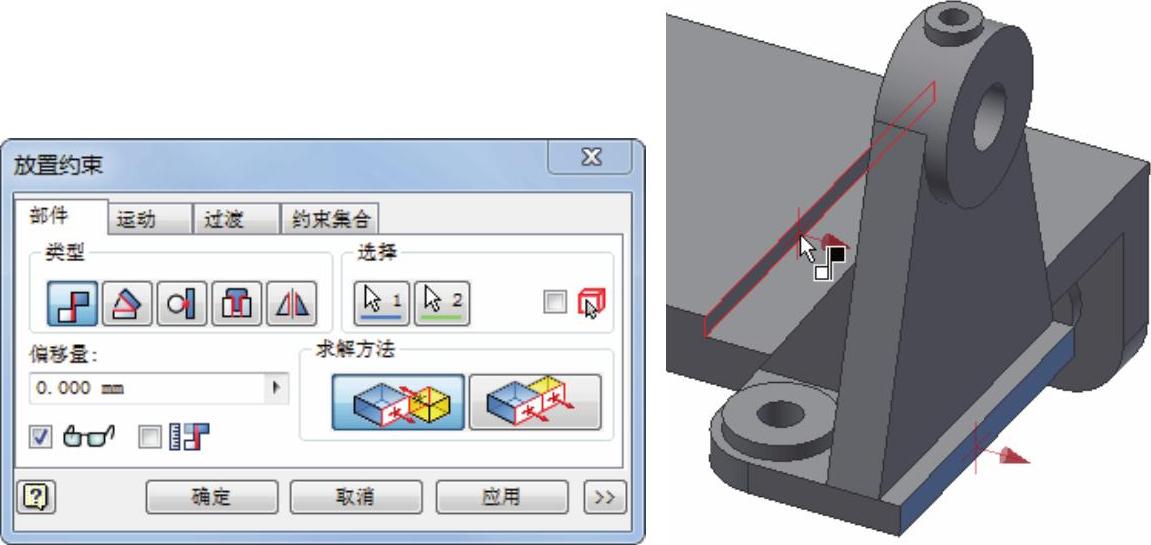

2）选择“配合”类型，在视图中选取如图8-46所示的面，设置偏移量为0，选择“配合”选项，单击“应用”按钮。

图8-46 配合约束

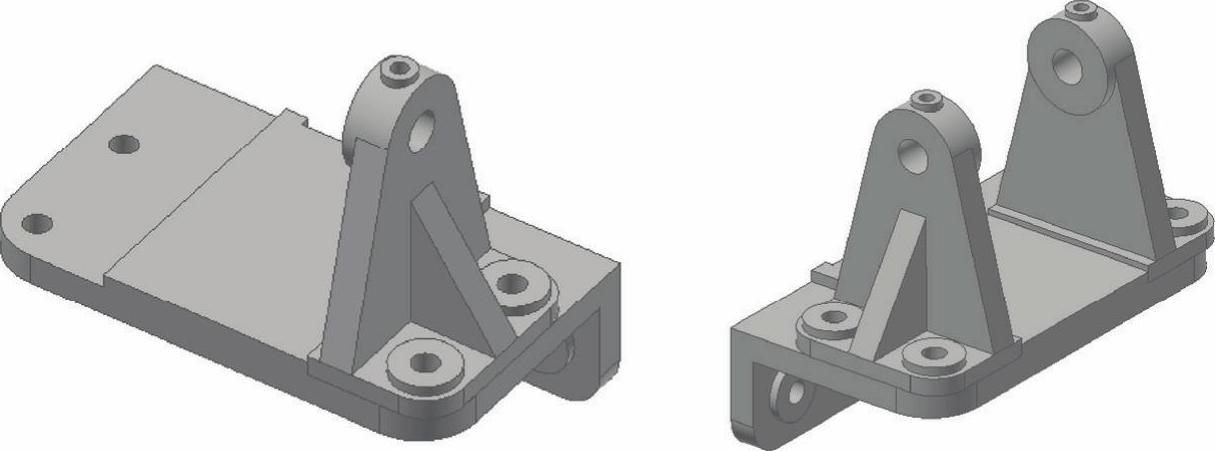

3）采用相同的方法，在底座的第一侧装配支架，结果如图8-47所示。

图8-47 装配支架

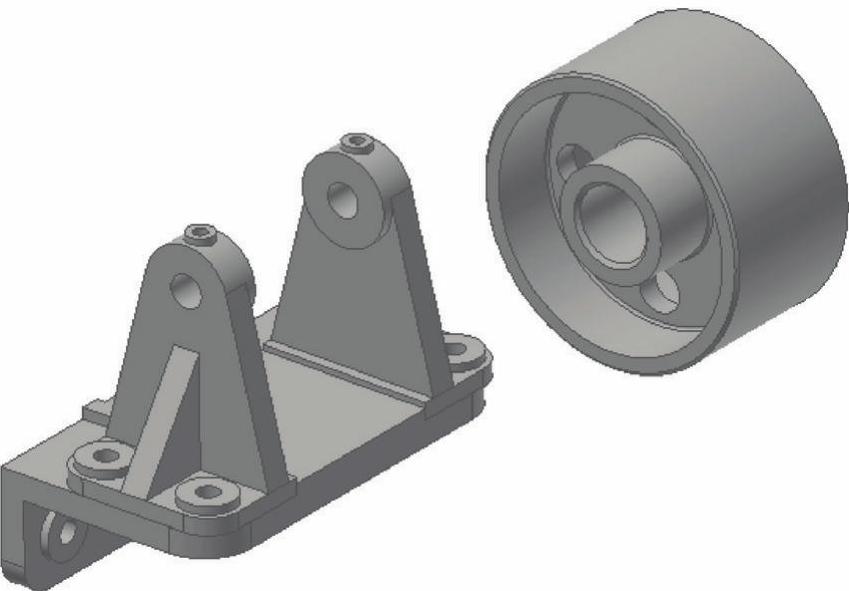

5）放置滚轮。单击“装配”标签栏“零部件”面板上的“放置”按钮 ，打开“装入零部件”对话框，选择“滚轮”零件，单击“打开”按钮，装入滚轮，将其放置到视图中适当位置。单击鼠标右键，在打开的快捷菜单中选择“确定”选项，完成滚轮的放置，如图8-48所示。

图8-48 放置滚轮

（6）支架与滚轮的装配。

1）单击“装配”标签栏“位置”面板上的“约束”按钮 ，打开“放置约束”对话框，选择“配合”类型，在视图中选取如图8-49所示的滚轮的内孔面和支架的内孔面，设置偏移量为0，选择“配合”选项，单击“应用”按钮。

图8-49 配合约束(www.daowen.com)

2）选择“配合”类型，在视图中选取如图8-50所示的滚轮的孔端面和支架的端面，设置偏移量为4，选择“配合”选项，单击“确定”按钮。完成支架与滚轮装配，如图8-51所示。

图8-50 配合约束

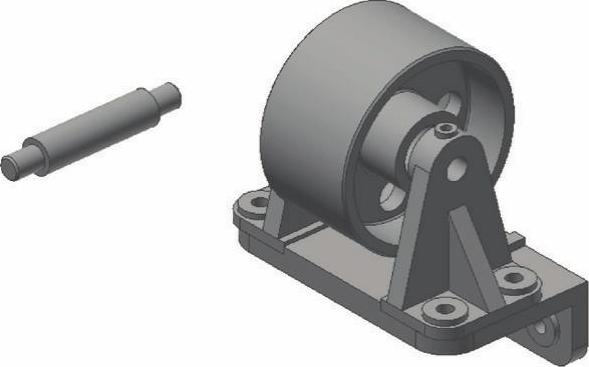

（7）放置轴。单击“装配”标签栏“零部件”面板上的“放置”按钮 ，打开“装入零部件”对话框，选择“轴”零件，单击“打开”按钮，装入轴，将其放置到视图中适当位置。单击鼠标右键，在打开的快捷菜单中选择“确定”选项，完成轴的放置，如图8-52所示。

图8-51 安装支架

图8-52 放置轴

（8）轴的装配。

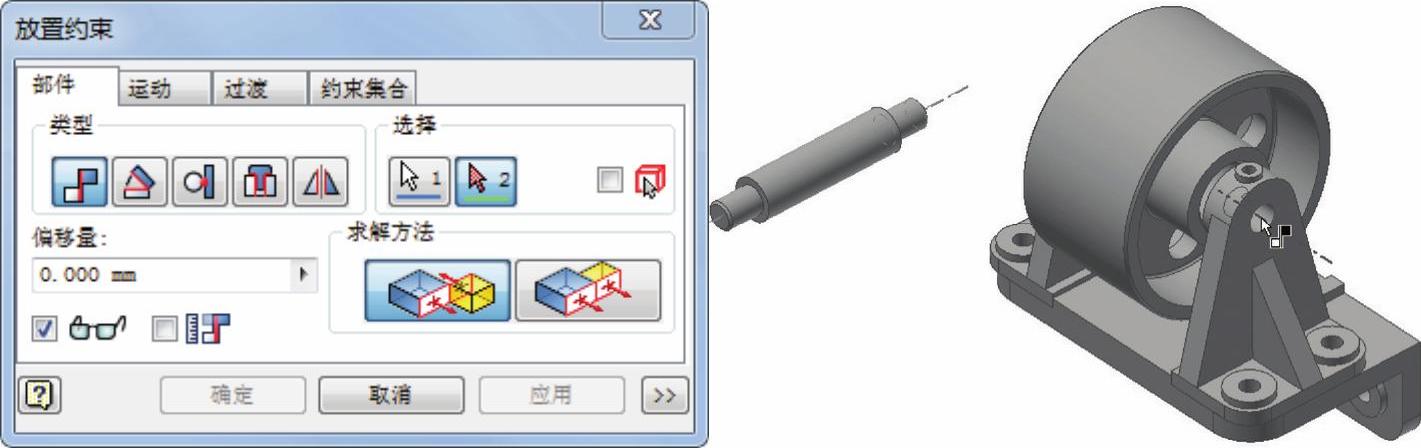

1）单击“装配”标签栏“位置”面板上的“约束”按钮 ，打开“放置约束”对话框，选择“配合”类型，在视图中选取如图8-53所示的轴的轴线和支架一侧内孔轴线，设置偏移量为0，选择“配合”选项，单击“应用”按钮。

图8-53 配合约束

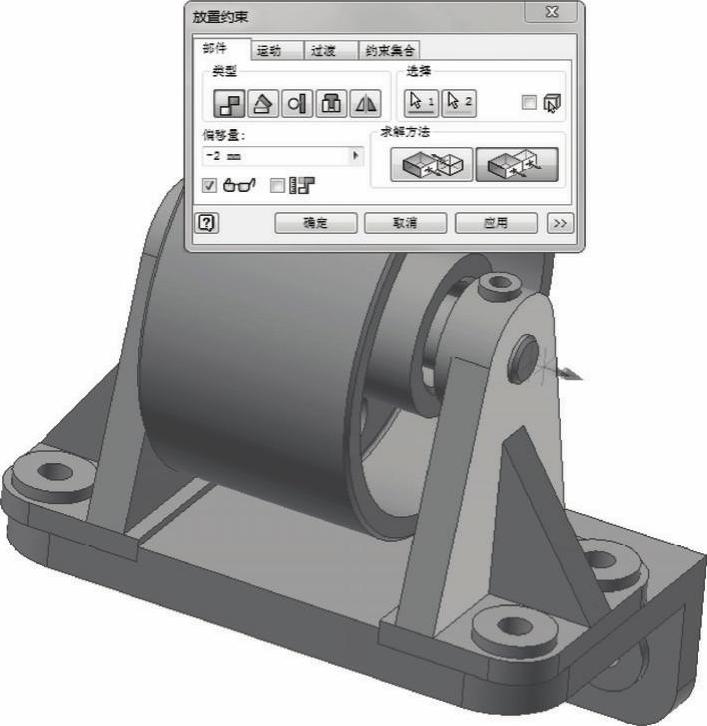

2）选择“配合”类型，在视图中选取轴端面和支架端面，设置偏移量为-2，选择“对齐”选项，如图8-54所示，单击“确定”按钮，完成轴装配。

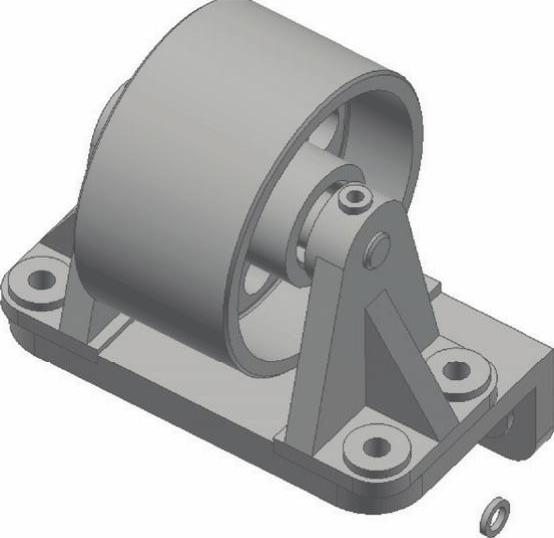

（9）放置垫圈。单击“装配”标签栏“零部件”面板上的“放置”按钮 ，打开“装入零部件”对话框，选择“垫圈”零件，单击“打开”按钮，装入垫圈，将其放置到视图中适当位置。单击鼠标右键，在打开的快捷菜单中选择“确定”选项，完成垫圈的放置，如图8-55所示。

图8-54 配合约束

图8-55 放置垫圈

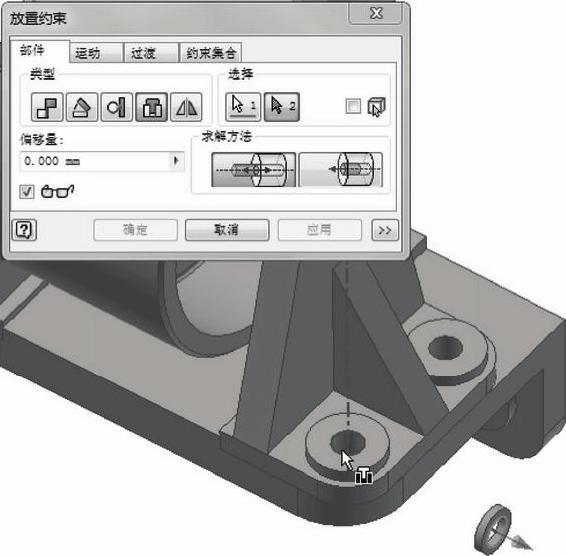

（10）装配垫圈。单击“装配”标签栏“位置”面板上的“约束”按钮 ，打开“放置约束”对话框，选择“插入”类型，在视图中选取如图8-56所示的垫圈的内孔边线和支架的孔边线，设置偏移量为0，选择“反向”选项，单击“确定”按钮，结果如图8-57所示。

图8-56 插入约束

图8-57 装配垫圈

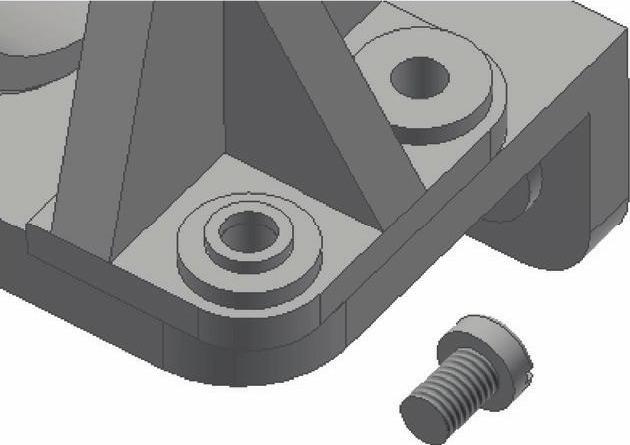

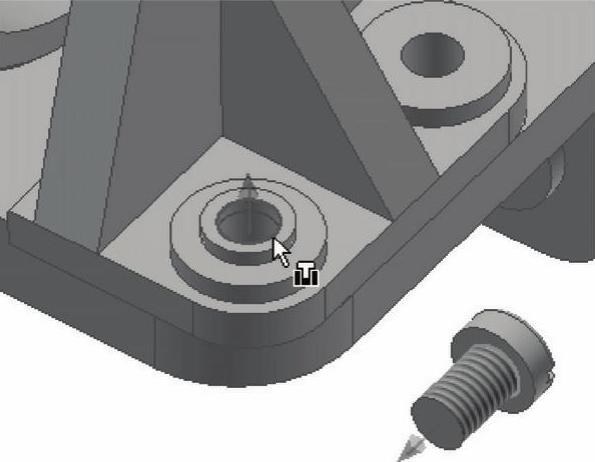

（11）放置开槽圆柱头螺钉。单击“装配”标签栏“零部件”面板上的“放置”按钮 ，打开“装入零部件”对话框，选择“开槽圆柱头螺钉”零件，单击“打开”按钮，装入开槽圆柱头螺钉，将其放置到视图中适当位置。单击鼠标右键，在打开的快捷菜单中选择“确定”选项，完成开槽圆柱头螺钉的放置，如图8-58所示。

图8-58 放置开槽圆柱头螺钉

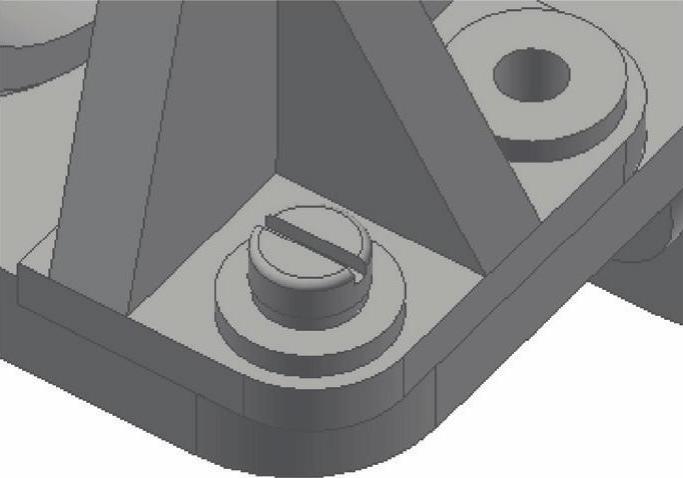

（12）装配开槽螺钉。单击“装配”标签栏“位置”面板上的“约束”按钮 ，打开“放置约束”对话框，选择“插入”类型，在视图中选取如图8-59所示的螺钉边线和垫圈边线，设置偏移量为0，选择“反向”选项，单击“确定”按钮，结果如图8-60所示。

图8-59 插入约束

图8-60 装配螺钉

（13）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“滚轮架.iam”，单击“保存”按钮，保存文件。
