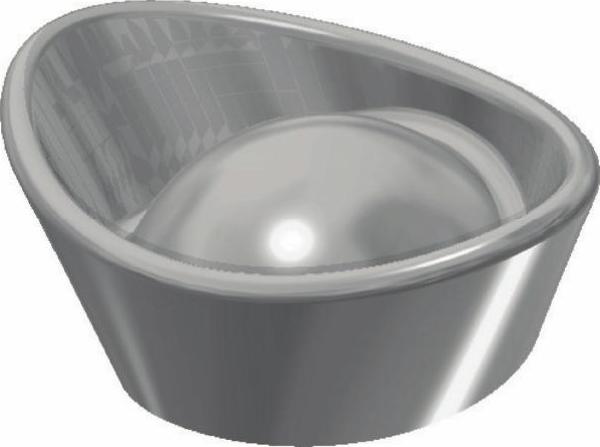

绘制如图7-86所示的金元宝。


图7-86 金元宝

操作步骤

（1）新建文件。运行Inventor，单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter07-184.jpg ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

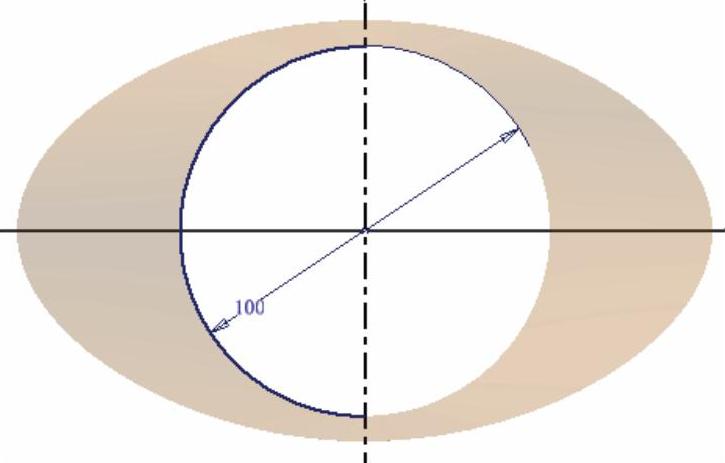

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter07-185.jpg ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“绘图”面板上的“圆”按钮 978-7-111-53165-4-Chapter07-186.jpg ，绘制草图。单击“约束”面板内的“尺寸”按钮 978-7-111-53165-4-Chapter07-187.jpg ，标注尺寸如图7-87所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter07-188.jpg ，退出草图环境。

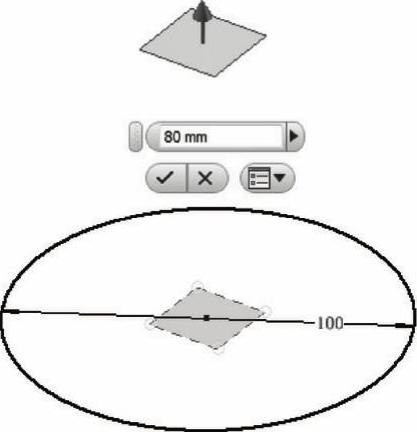

（3）创建工作平面。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮 978-7-111-53165-4-Chapter07-189.jpg ，在浏览器的原始坐标系下选择XZ平面并拖动，输入距离为80mm，如图7-88所示。

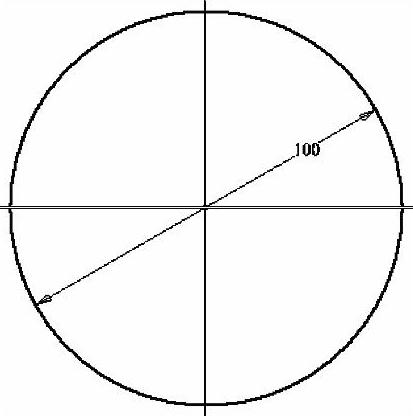

图7-87 绘制草图1

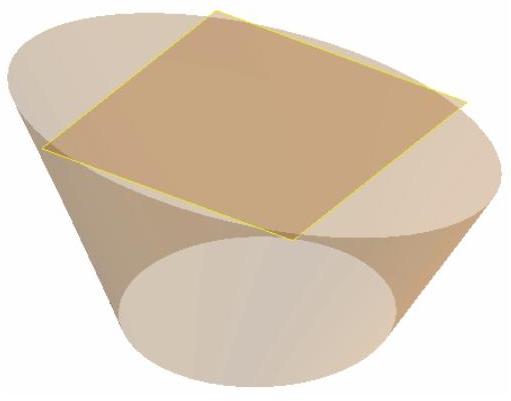

图7-88 创建工作平面

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter07-192.jpg ，选择上步创建的工作平面1为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“绘图”面板上的“椭圆”按钮 978-7-111-53165-4-Chapter07-193.jpg ，绘制草图。单击“约束”面板内的“尺寸”按钮 978-7-111-53165-4-Chapter07-194.jpg ，标注尺寸如图7-89所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter07-195.jpg ，退出草图环境。

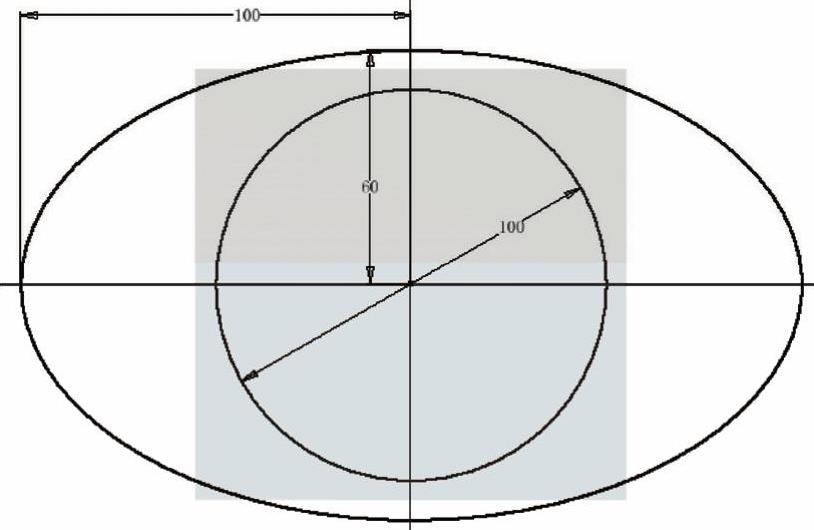

图7-89 绘制草图2

（5）放样曲面。单击“三维模型”标签栏“创建”面板上的“放样”按钮 978-7-111-53165-4-Chapter07-197.jpg ，打开“放样”对话框，单击“曲面”输出类型，在截面栏中单击“单击以添加”选项，选择如图7-87所示的草图和如图7-89所示的草图为截面，单击“确定”按钮完成放样，如图7-91所示。

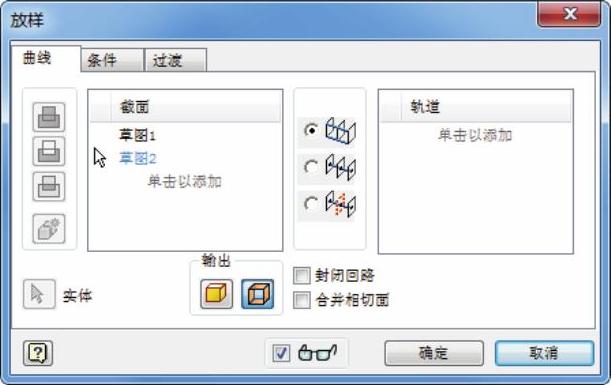

图7-90 “放样”对话框

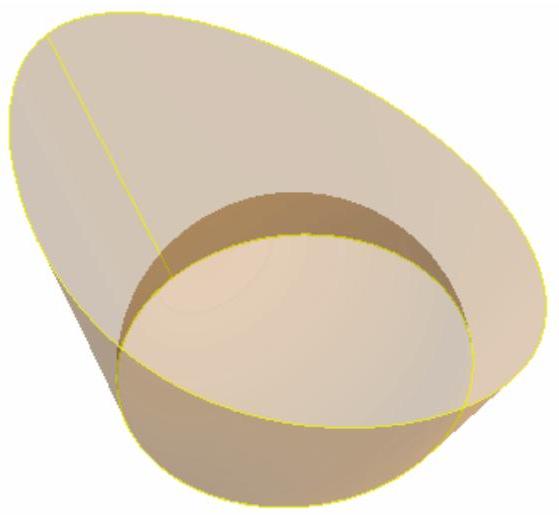

图7-91 放样曲面

（6）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter07-200.jpg ，选择YZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“绘图”面板上的“圆弧”按钮 978-7-111-53165-4-Chapter07-201.jpg ，绘制草图。单击“约束”面板内的“尺寸”按钮 978-7-111-53165-4-Chapter07-202.jpg ，标注尺寸如图7-92所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter07-203.jpg ，退出草图环境。


图7-92 绘制草图3

（7）创建拉伸曲面。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter07-205.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为200 mm，单击“对称”按钮 978-7-111-53165-4-Chapter07-206.jpg ，如图7-93所示。单击“确定”按钮完成拉伸，如图7-94所示。

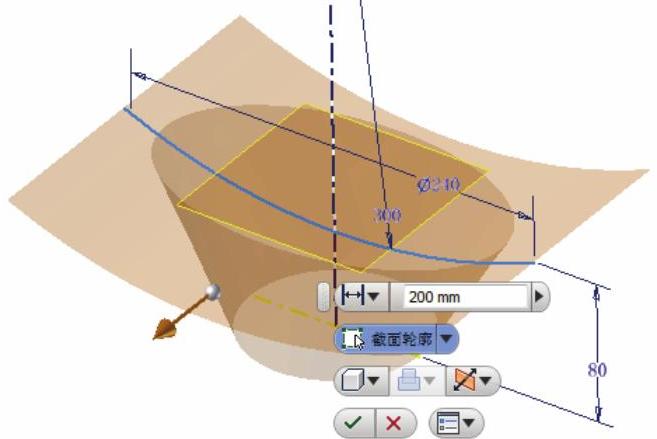

图7-93 设置参数


图7-94 拉伸曲面

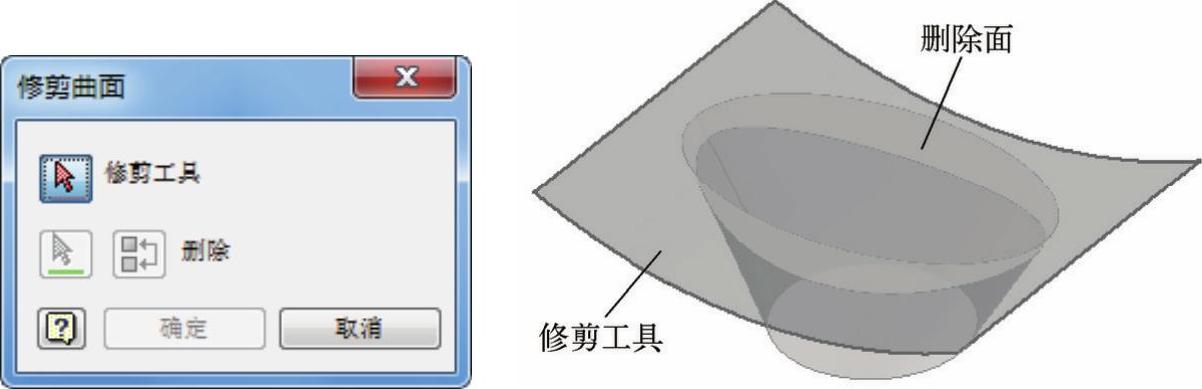

（8）修剪曲面。单击“三维模型”标签栏“曲面”面板上的“修剪”按钮 978-7-111-53165-4-Chapter07-209.jpg ，打开“修剪曲面”对话框，选择如图7-95所示的拉伸面为修剪工具，选择放样曲面的上方为删除面，单击“确定”按钮。


图7-95 设置参数

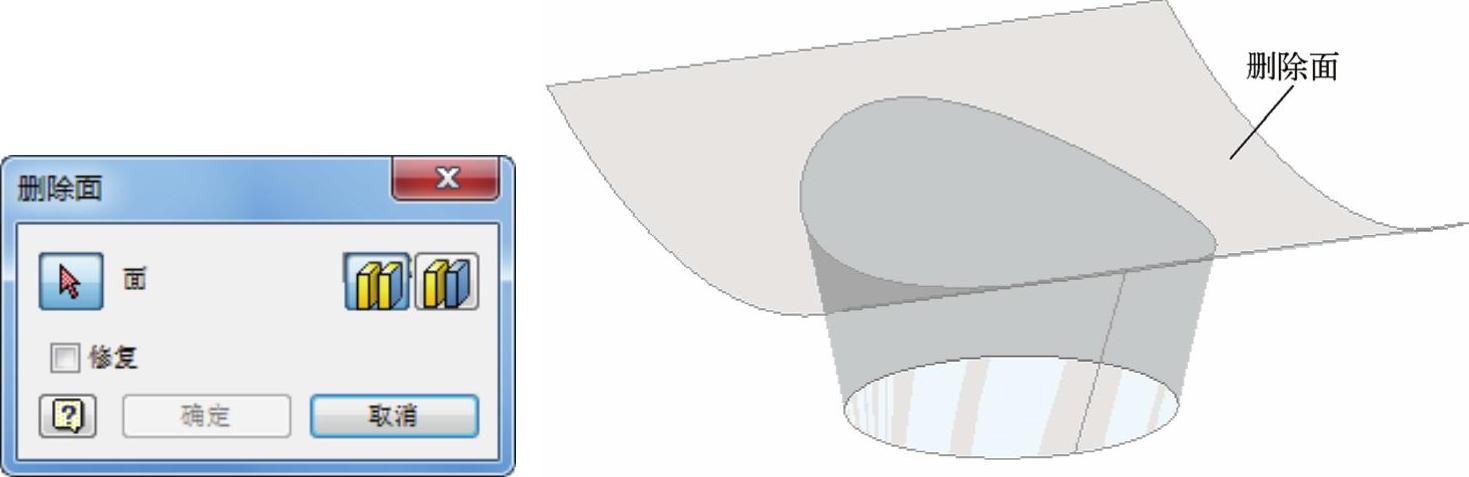

（9）删除曲面。单击“三维模型”标签栏“曲面”面板上的“删除”按钮 978-7-111-53165-4-Chapter07-211.jpg ，打开“删除面”对话框，如图7-96所示。选择拉伸曲面的外侧面为删除面，结果如图7-97所示。


图7-96 设置参数

（10）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter07-213.jpg ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“绘图”面板上的“圆弧”按钮 978-7-111-53165-4-Chapter07-214.jpg ，绘制草图。单击“约束”面板内的“尺寸”按钮 978-7-111-53165-4-Chapter07-215.jpg ，标注尺寸如图7-98所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter07-216.jpg ，退出草图环境。

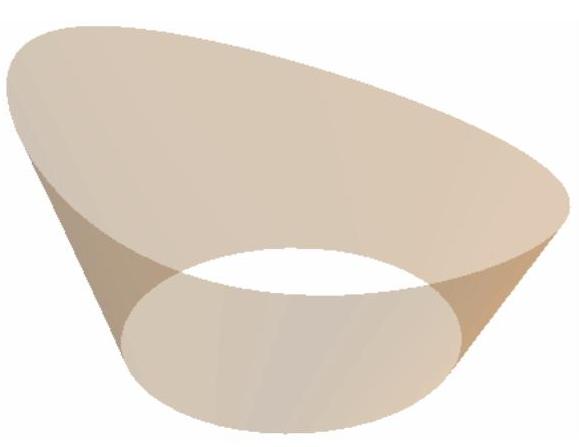

图7-97 删除曲面

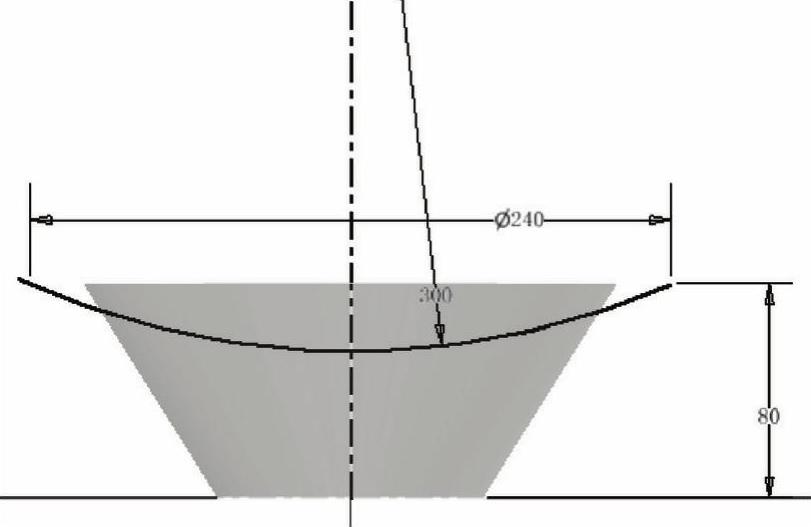

图7-98 绘制草图4

（11）创建旋转曲面。单击“三维模型”标签栏“创建”面板上的“旋转”按钮 978-7-111-53165-4-Chapter07-219.jpg ，打开“旋转”对话框，选择“曲面”输出类型，选取如图7-98所示的草图为截面轮廓，选取竖直直线段为旋转轴，如图7-99所示。单击“确定”按钮完成旋转，如图7-100所示。

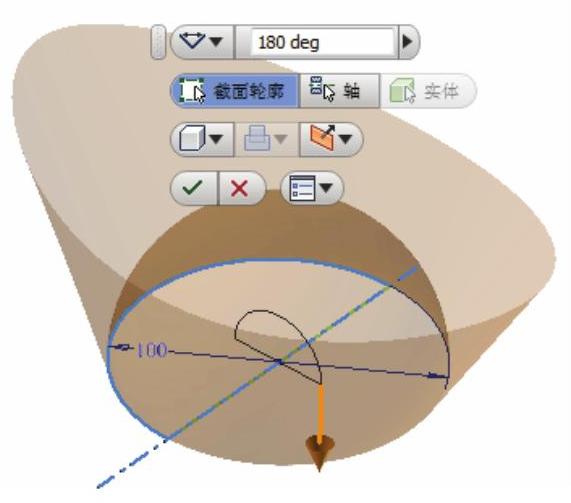

图7-99 设置参数


图7-100 创建旋转曲面

（12）缝合曲面。单击“三维模型”标签栏“曲面”面板上的“缝合”按钮 978-7-111-53165-4-Chapter07-222.jpg ，打开“缝合”对话框，选择图中所有曲面，采用默认设置，如图7-101所示，单击“应用”按钮，单击“完毕”按钮退出对话框。

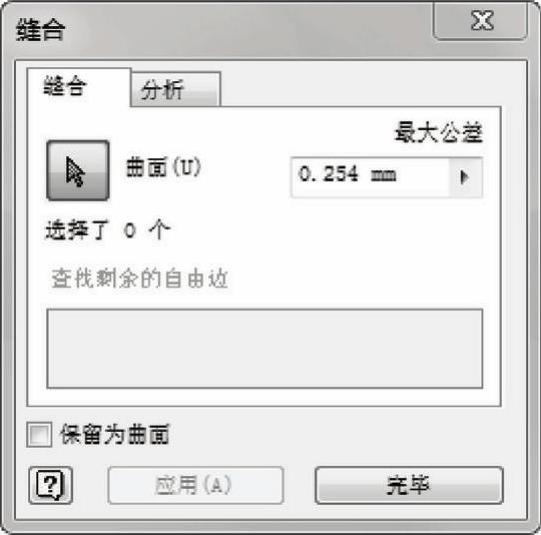

图7-101 “缝合”对话框

（13）加厚曲面1。

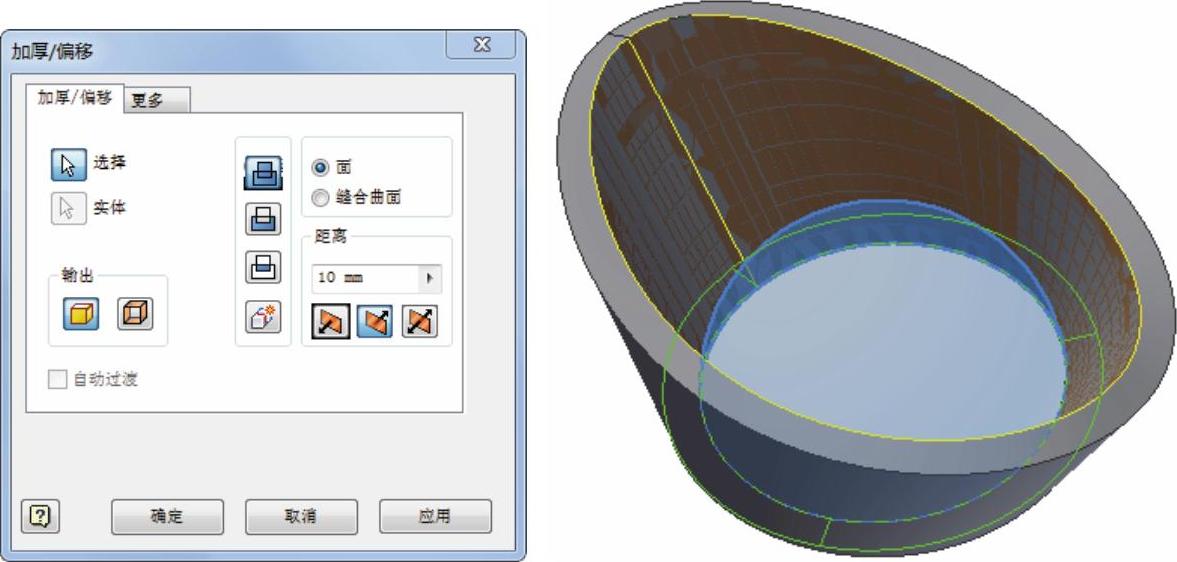

1）单击“三维模型”标签栏“修改”面板上的“加厚”按钮 978-7-111-53165-4-Chapter07-224.jpg ，打开“加厚/偏移”对话框，选择“面”选项，选择如图7-102所示的曲面，输入距离为10 mm，如图7-102所示。单击“确定”按钮。

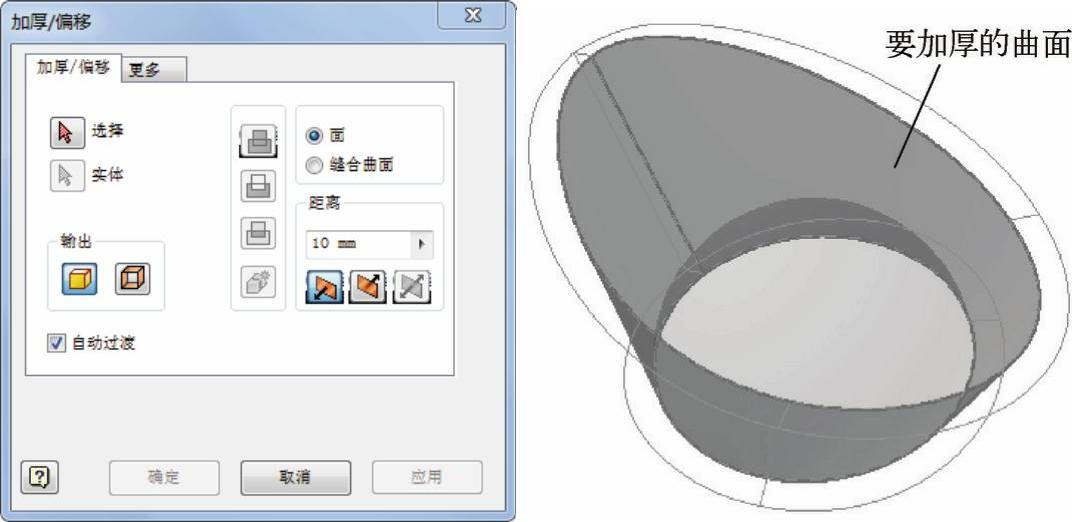

图7-102 设置加厚参数

2）重复“加厚”命令，选择如图7-103所示的曲面，输入距离为10 mm，单击“方向2”按钮，调整加厚方向，结果如图7-104所示。


图7-103 设置加厚参数

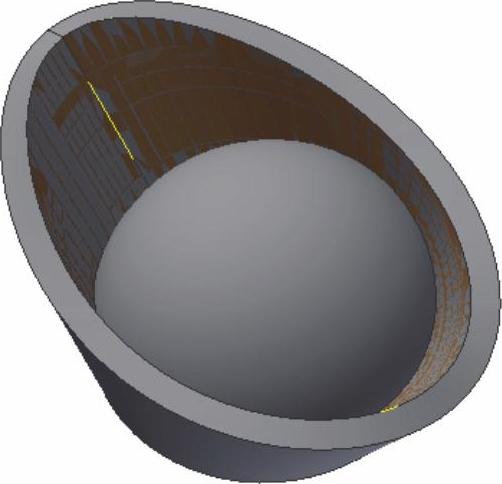

图7-104 加厚曲面

（14）圆角处理。

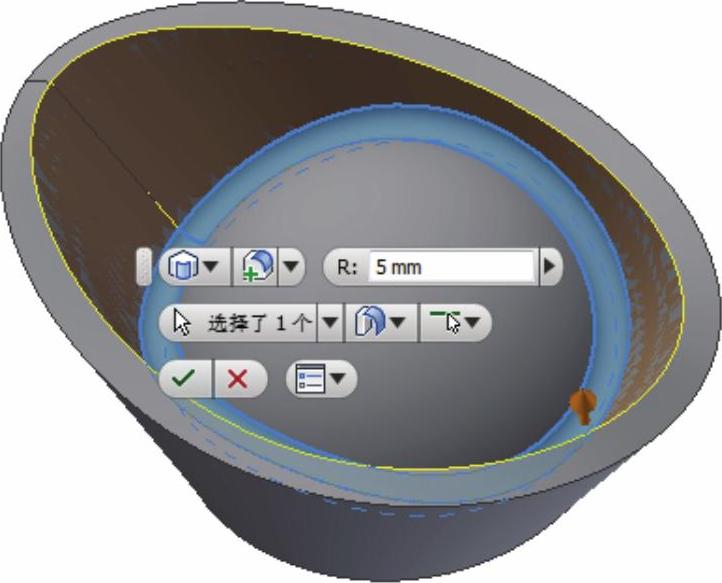

1）单击“三维模型”标签栏“修改”面板上的“圆角”按钮 978-7-111-53165-4-Chapter07-228.jpg ，打开“圆角”对话框，在视图中选择如图7-105所示的边线，输入圆角半径为5mm，单击“应用”按钮。

2）选择如图7-106所示的边线，输入圆角半径为5mm，单击“确定”按钮。

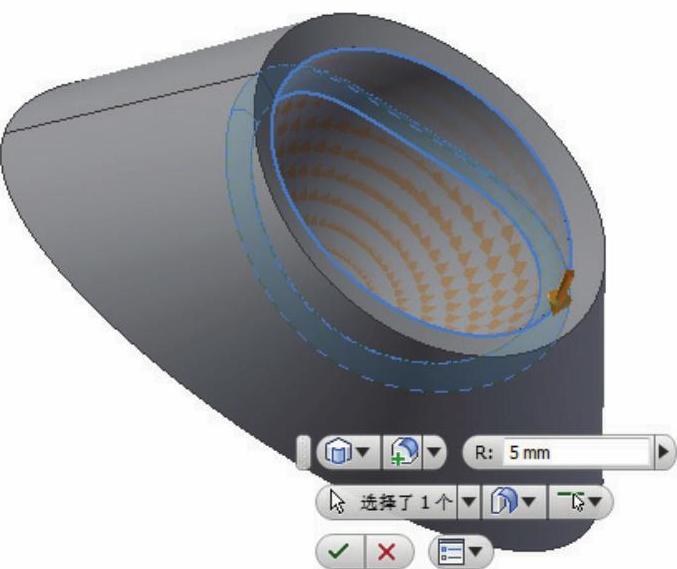

图7-105 设置参数1


图7-106 设置参数2

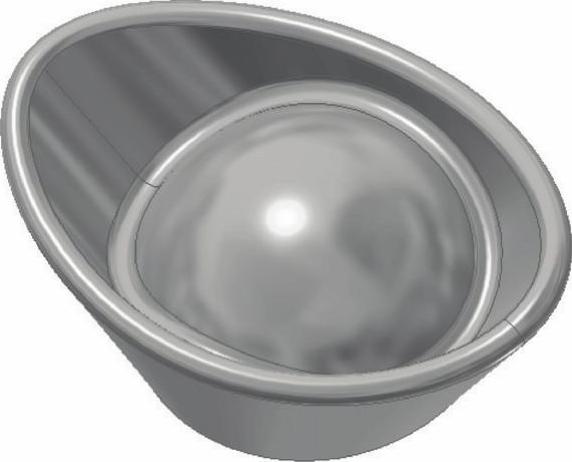

（15）全圆角处理。单击“三维模型”标签栏“修改”面板上的“圆角”按钮 978-7-111-53165-4-Chapter07-231.jpg ，打开“圆角”对话框，单击“全圆角”按钮 978-7-111-53165-4-Chapter07-232.jpg ，在视图中选择如图7-107所示的侧面和中心面，单击“确定”按钮，结果如图7-108所示。

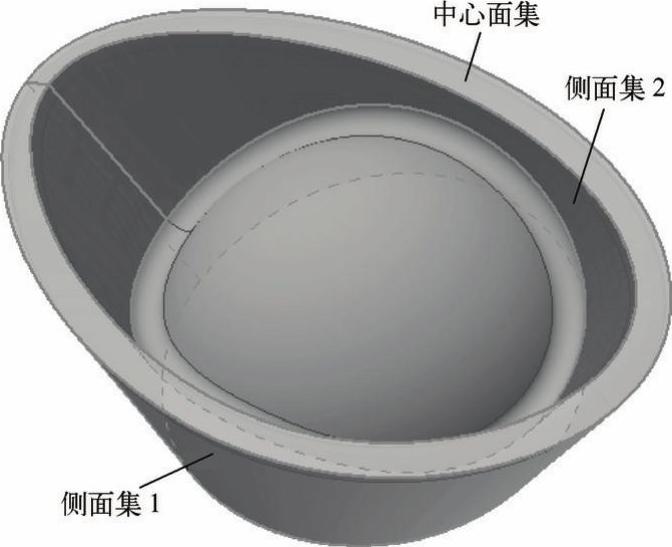

图7-107 设置参数

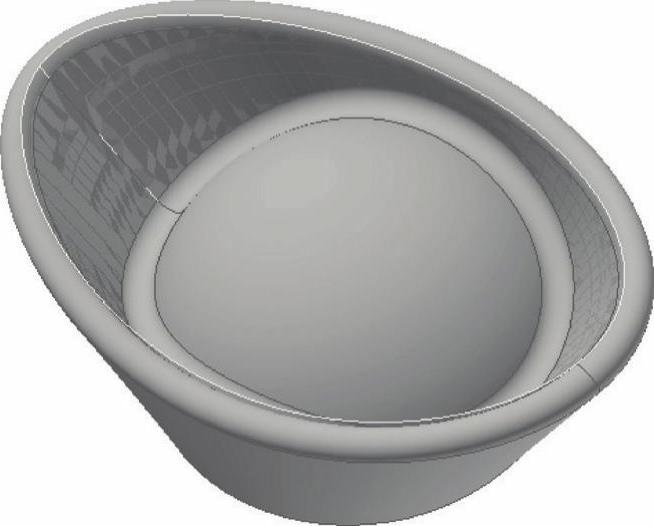

图7-108 全圆角处理

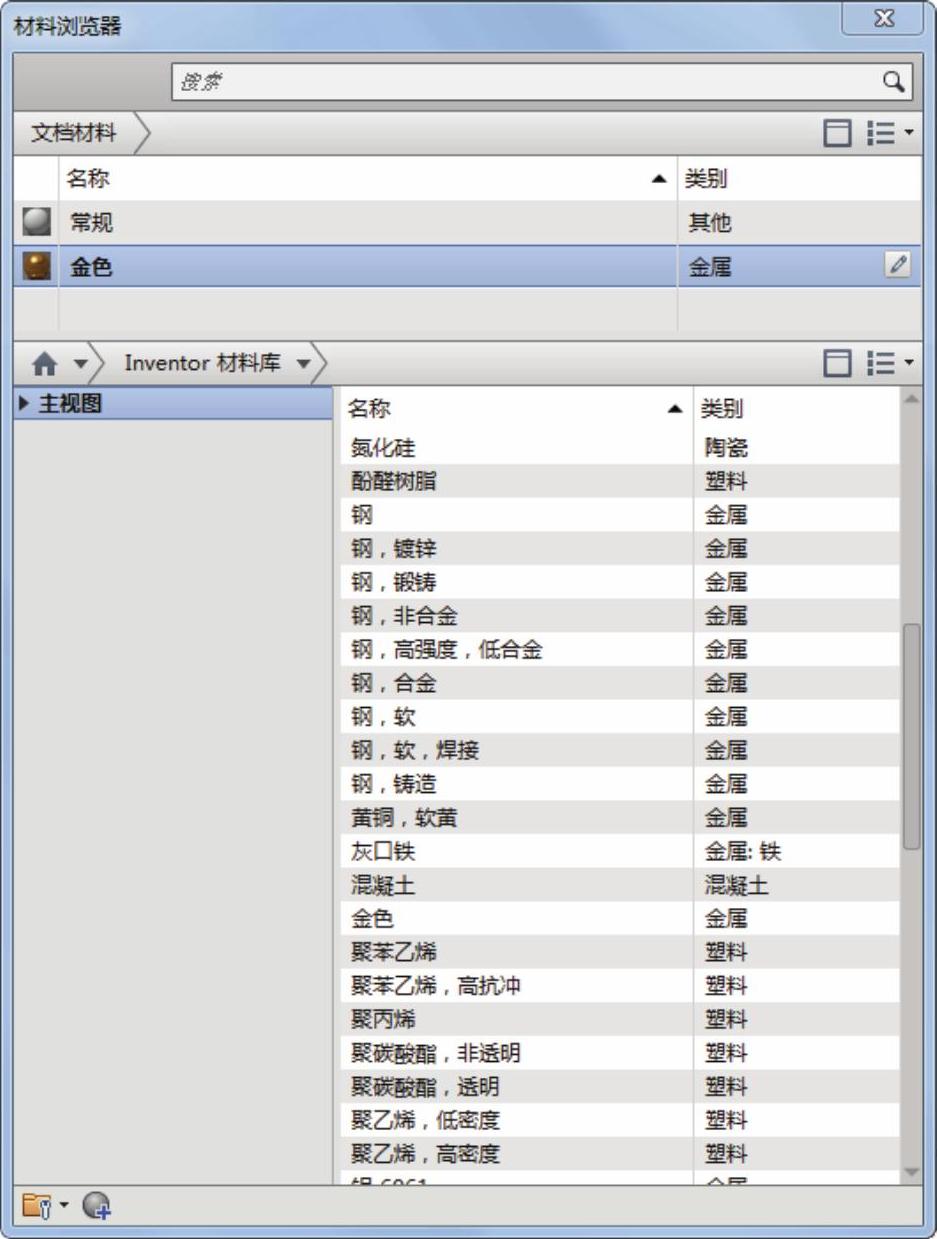

（16）添加材料。单击“工具”选项卡“材料和外观”面板中的“材料”按钮 978-7-111-53165-4-Chapter07-235.jpg ，弹出“材料浏览器”对话框，如图7-109所示。在Inventor材料库中选择金色金属，然后单击“将材质添加到文档中”按钮 978-7-111-53165-4-Chapter07-236.jpg ，将材料添加到零件，如图7-110所示。

（17）保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter07-237.jpg ，打开“另存为”对话框，输入文件名为“金元宝.ipt”，单击“保存”按钮，保存文件。


图7-109 “材料浏览器”对话框


图7-110 添加材料
