如何编辑形状:操作步骤和注意事项

时间:2023-06-17 理论教育 版权反馈
【摘要】:编辑形状的操作步骤如下:单击“三维模型”选项卡“自由造型”面板上的“编辑形状”按钮 ,打开“编辑形状”对话框,如图7-82所示。在视图中选择面、边或点,然后使用操纵器调整所需的形状。图7-82 “编辑形状”对话框1) 点:仅点可供选择,点将会显示在模型上。3)变化模式:控制图形窗口中可用的操纵器类型。3) 局部:相对于选定对象调整操纵器方向。

如何编辑形状:操作步骤和注意事项

编辑形状的操作步骤如下:

(1)单击“三维模型”选项卡“自由造型”面板上的“编辑形状”按钮 978-7-111-53165-4-Chapter07-164.jpg ,打开“编辑形状”对话框,如图7-82所示。

(2)在视图中选择面、边或点,然后使用操纵器调整所需的形状。

(3)在对话框中还可以设置参数,单击“确定”按钮。

“编辑形状”对话框中的选项说明如下。

(1)选择:指定可供选择的几何图元类型。

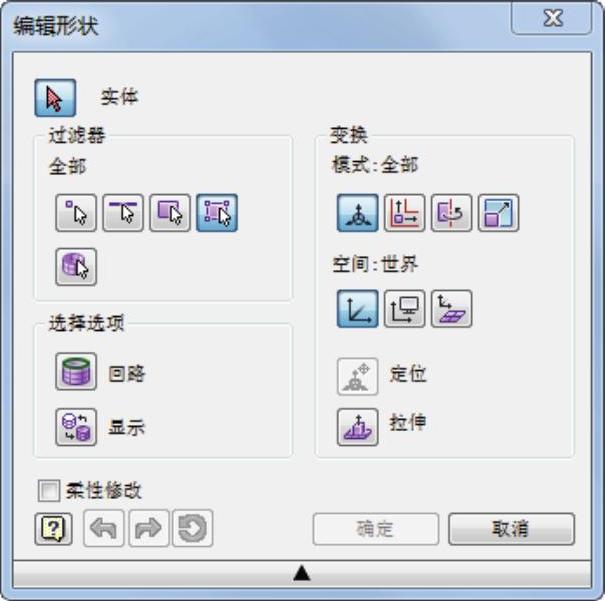

图7-82 “编辑形状”对话框

1) 978-7-111-53165-4-Chapter07-166.jpg 点:仅点可供选择,点将会显示在模型上。

2) 978-7-111-53165-4-Chapter07-167.jpg 边:仅边可供选择。

3) 978-7-111-53165-4-Chapter07-168.jpg 面:仅面可供选择。

4) 978-7-111-53165-4-Chapter07-169.jpg 全部:点、边和面可供选择。

5) 978-7-111-53165-4-Chapter07-170.jpg 实体:仅实体可供选择。 (www.daowen.com)

2)回路:选择边或面的回路。

3)变化模式:控制图形窗口中可用的操纵器类型。

1) 978-7-111-53165-4-Chapter07-171.jpg 全部:所有的控制器都可用。

2) 978-7-111-53165-4-Chapter07-172.jpg 平动:只有平动操纵器可用。

3) 978-7-111-53165-4-Chapter07-173.jpg 转动:只有转动操纵器可用。

4) 978-7-111-53165-4-Chapter07-174.jpg 比例缩放:仅缩放操纵器可用。

4)空间:控制操纵器的方向。

1) 978-7-111-53165-4-Chapter07-175.jpg 世界:使用模型原点调整操纵器方向。

2978-7-111-53165-4-Chapter07-176.jpg 视图:相对于模型的当前视图调整操纵器方向。

3) 978-7-111-53165-4-Chapter07-177.jpg 局部:相对于选定对象调整操纵器方向。

(5)定位:将空间坐标轴重新定位到新位置。

(6)显示:在“块状”和“平滑”显示模式之间切换。
