删除零件面、体块或中空体。

删除面的操作步骤如下:

(1)单击“三维模型”标签栏“修改”面板上的“删除面”按钮 978-7-111-53165-4-Chapter07-143.jpg ,打开“删除面”对话框,如图7-69所示。

(2)选择删除类型。

(3)在视图中选择一个或多个要删除的面,如图7-70所示。

(4)在对话框中单击“确定”按钮,完成删除面,如图7-71所示。

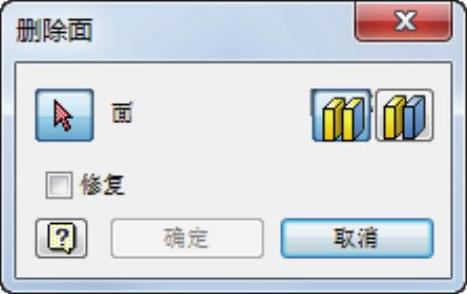

图7-69 “删除面”对话框

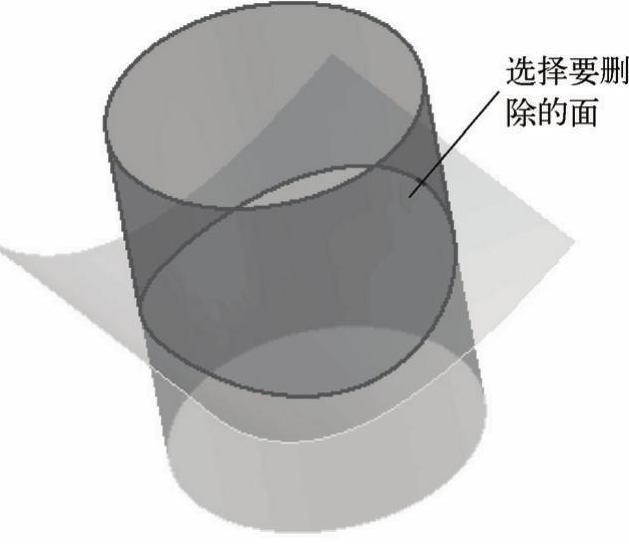

图7-70 选择删除面

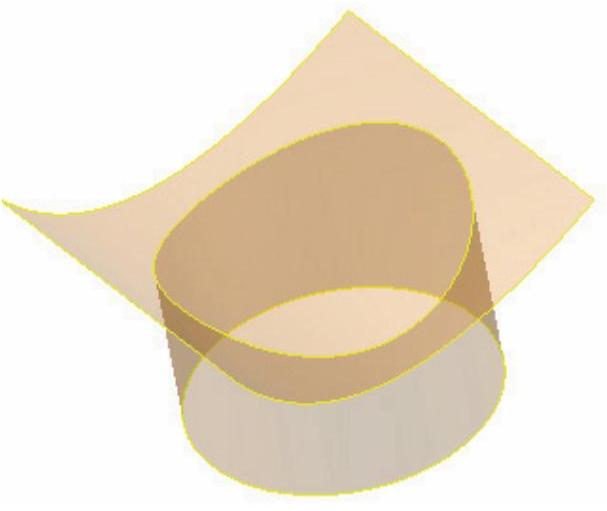

图7-71 删除面

“删除面”对话框中的选项说明如下。

(1)面:根据单个面或体块的选择,选择一个或多个要删除的面。

(2)选择单个面 978-7-111-53165-4-Chapter07-147.jpg :指定要删除的一个或多个独立面。

(3)选择体块或中空体 978-7-111-53165-4-Chapter07-148.jpg :指定要删除体块的所有面。

(4)修复:删除单个面后,尝试通过延伸相邻面直至相交来修复间隙。

技巧:

删除面与删除命令的区别:

删除是按“Delete”键从零件中删除选定的几何图元,仅当立即使用“撤销”时才能对其进行检索。无法使用“Delete”键删除单个面。

删除面命令创建“删除面”特征,并在浏览器装配层次中放置一个图标。此操作自动将零件转换为曲面,并用曲面图标替换浏览器顶部的零件图标。与其他任何特征相同,可以使用“编辑特征”对其进行修改。
