绘制如图7-41所示的吹风机。

图7-41 吹风机

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“直线”按钮 、“样条曲线 插值”按钮 和“圆弧”按钮 ，绘制草图。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图7-42所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图7-42 绘制草图1

（3）创建旋转曲面。单击“三维模型”标签栏“创建”面板上的“旋转”按钮 ，打开“旋转”对话框，选取如图7-42所示的草图为截面轮廓，选取水平直线段为旋转轴，如图7-43 所示。单击“确定”按钮完成旋转，如图7-44所示。

图7-43 设置参数

图7-44 创建旋转曲面

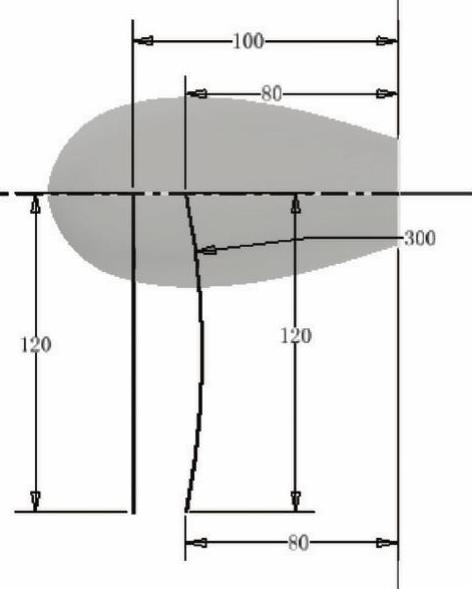

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的 “直线”按钮 ，绘制草图。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图7-45所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（5）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的 “圆弧”按钮 ，绘制草图。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图7-46所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图7-45 绘制草图2

图7-46 绘制草图3

（6）创建工作平面。单击“三维模型”标签栏“定位特征”面板上的“平行于平面且通过点”按钮 ，在浏览器的原始坐标系下选择XY平面，然后选择草图3的下端点，如图7-47所示。

（7）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择上步创建的工作平面1为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的 “圆”按钮 ，绘制草图。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图7-48所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图7-47 创建工作平面1

图7-48 绘制草图4

（8）创建草图5。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择YZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的 “圆”按钮 ，绘制草图。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图7-49所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（9）放样曲面。单击“三维模型”标签栏“创建”面板上的“放样”按钮 ，打开“放样”对话框，单击“曲面”输出类型，在截面栏中单击“单击以添加”选项，选择草图4和草图5为截面轮廓，选择草图2和草图3为轨道，单击“确定”按钮完成放样，隐藏工作平面，如图7-50所示。

图7-49 绘制草图5

图7-50 放样曲面

（10）修剪曲面。单击“三维模型”标签栏“曲面”面板上的“修剪”按钮 ，打开“修剪曲面”对话框，选择如图7-51所示的修剪工具和删除面，单击“确定”按钮；重复“修剪曲面”命令，选择如图7-52所示的修剪工具和删除面。

（11）缝合曲面。单击“三维模型”标签栏“曲面”面板上的“缝合”按钮 ，打开“缝合”对话框，选择“缝合曲面”选项，选择所有曲面，采用默认设置，单击“应用”按钮，单击“完毕”按钮，退出对话框。 (www.daowen.com)

图7-51 修剪示意图1

图7-52 修剪示意图2

（12）倒圆角处理。单击“三维模型”标签栏“修改”面板上的“圆角”按钮 ，打开“圆角”对话框，输入半径为15mm，选择如图7-53所示的边线，单击“确定”按钮，结果如图7-54所示。

图7-53 选择边线

图7-54 圆角处理

（13）创建边界曲面。单击“三维模型”标签栏“曲面”面板上的“边界嵌片”按钮 ，打开“边界嵌片”对话框，选择如图7-55所示的边线，单击“确定”按钮。

图7-55 设置参数

（14）缝合曲面。单击“三维模型”标签栏“曲面”面板上的“缝合”按钮 ，打开“缝合”对话框，选择“缝合曲面”选项，选择所有曲面，采用默认设置，单击“应用”按钮，单击“完毕”按钮退出对话框。

（15）倒圆角处理。单击“三维模型”标签栏“修改”面板上的“圆角”按钮 ，打开“圆角”对话框，输入半径为4mm，选择如图7-56所示的边线，单击“确定”按钮，结果如图7-57所示。

图7-56 选择边线

图7-57 圆角处理

（16）创建草图6。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“样条曲线（插值）”按钮 ，绘制草图。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图7-58所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（17）创建拉伸曲面。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为100mm，单击“对称”按钮 ，如图7-59所示。单击“确定”按钮完成拉伸，如图7-60所示。

图7-58 绘制草图6

图7-59 设置参数

图7-60 拉伸曲面

（18）修剪曲面。单击“三维模型”标签栏“曲面”面板上的“修剪”按钮 ，打开“修剪曲面”对话框，选择如图7-61所示的修剪工具和删除面，单击“确定”按钮，将拉伸曲面隐藏，结果如图7-62所示。

图7-61 修剪示意图

图7-62 修剪曲面

（19）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“吹风机.ipt”，单击“保存”按钮，保存文件。
