缝合用于选择参数化曲面以缝合在一起形成缝合曲面或实体。曲面的边必须相邻才能成功缝合。

缝合曲面的操作步骤如下：

（1）单击“三维模型”标签栏“曲面”面板上的“缝合”按钮 ，打开“缝合”对话框，如图7-22所示。

（2）在视图中选择一个或多个单独曲面，如图7-23所示。选中曲面后，将显示边条件，不具有公共边的边将变成红色，已成功缝合的边为黑色。

（3）输入公差。

（4）在对话框中单击“确定”按钮，将曲面结合在一起形成缝合曲面或实体，结果如图7-24所示。

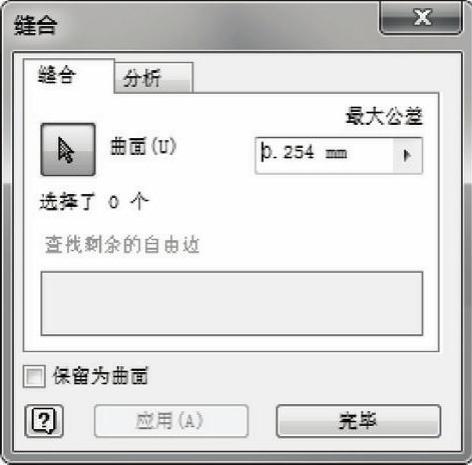

图7-22 “缝合”对话框

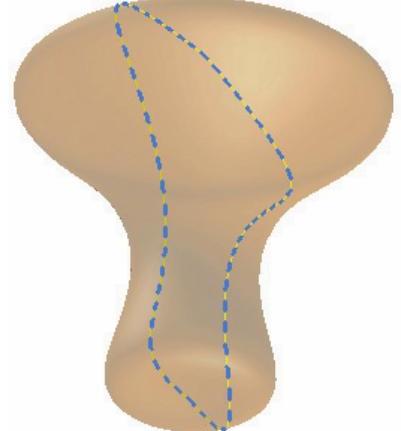

图7-23 选择面

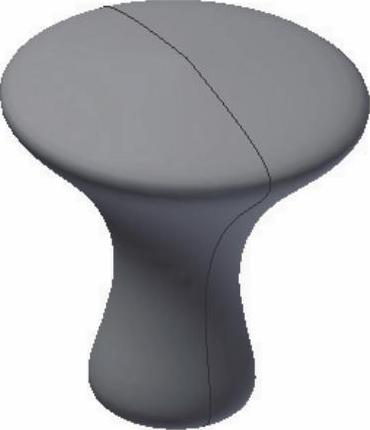

图7-24 缝合

技巧： (www.daowen.com)

要缝合第一次未成功缝合的曲面，请在“最大公差”列表中选择或输入值来使用公差控制。查看要缝合在一起的剩余边对和最小的关联“最大接缝”值。“最大接缝”值为“缝合”命令在选择公差边时所考虑的最大间隙。将最小“最大接缝”值用作输入“最大公差”值时的参考值。例如，如果“最大间隙”为 0.00362，则应在“最大公差”列表中输入 0.004，以实现成功缝合。

“缝合”对话框中的选项说明如下：

1.“缝合”选项卡

（1）曲面：用于选择单个曲面或所有曲面以缝合在一起形成缝合曲面或进行分析。

（2）最大公差：用于选择或输入自由边之间的最大许用公差值。

（3）查找剩余的自由边：用于显示缝合后剩余的自由边及它们之间的最大间隙。

（4）保留为曲面：如果不选中此选项，则具有有效闭合体积的缝合曲面将实体化。如果选中，则缝合曲面仍然为曲面。

2.“分析”选项卡（如图7-25所示）

（1）显示边条件：选中该复选框，可以用颜色指示曲面边来显示分析结果。

（2）显示接近相切：选中该复选框，可以显示接近相切条件。

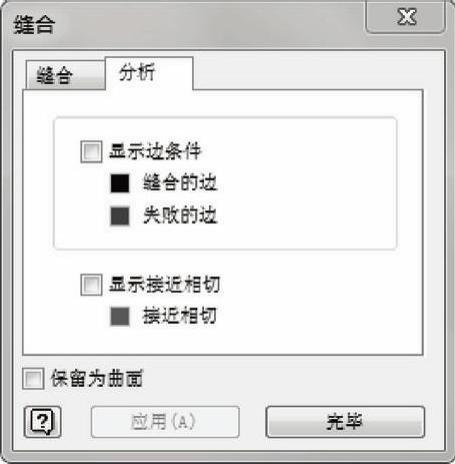

图7-25 “分析”选项卡
