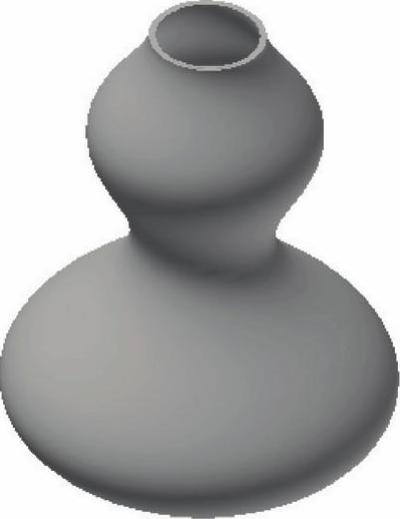

绘制如图7-12所示的葫芦。

图7-12 葫芦

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“样条曲线（控制顶点）”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图7-13所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图7-13 绘制草图

（3）创建旋转曲面。单击“三维模型”标签栏“创建”面板上的“旋转”按钮 ，打开“旋转”对话框，选取如图7-13所示的草图为旋转截面轮廓，选取竖直直线段为旋转轴，如图7-14所示。单击“确定”按钮完成旋转，如图7-15所示。

图7-14 设置参数

图7-15 创建旋转曲面

（4）创建边界曲面，单击“三维模型”标签栏“曲面”面板上的“边界嵌片”按钮 ，打开“边界嵌片”对话框，选择如图7-16所示的边线，单击“确定”按钮，结果如图7-17所示。

(www.daowen.com)

图7-16 设置参数

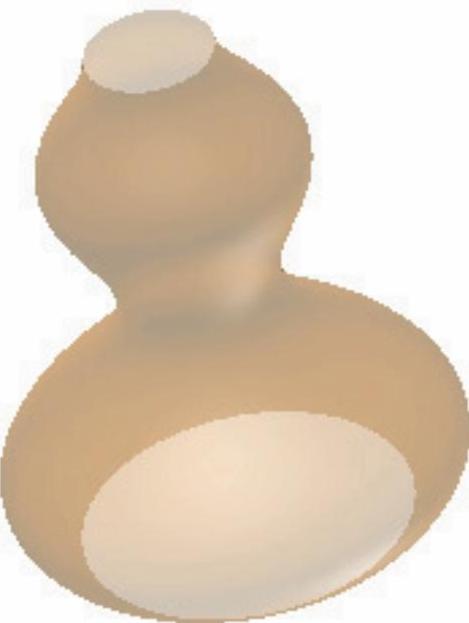

图7-17 创建边界嵌片

（5）加厚曲面，单击“三维模型”标签栏“修改”面板上的“加厚/偏移”按钮 ，打开“加厚/偏移”对话框，选择如图7-18所示的曲面，输入距离为1mm，选择“对称”方式，如图7-18所示，单击“确定”按钮，结果如图7-19所示。

图7-18 设置参数

图7-19 加厚曲面

（6）加厚曲面，单击“三维模型”标签栏“修改”面板上的“加厚/偏移”按钮 ，打开“加厚/偏移”对话框，选择如图7-20所示的曲面，输入距离为1 mm，如图7-20所示，单击“确定”按钮，结果如图7-21所示。

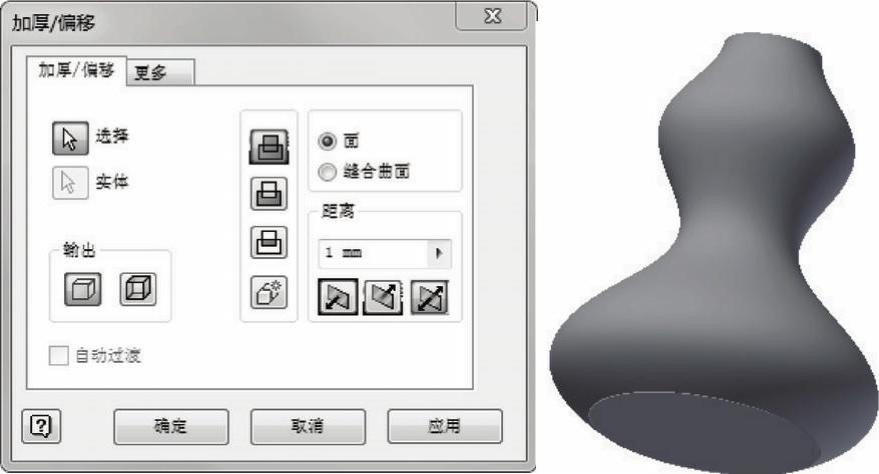

图7-20 设置参数

图7-21 完成加厚

（7）保存文件，单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“葫芦.ipt”，单击“保存”按钮，保存文件。
