边界嵌片特征从闭合的二维草图或闭合的边界生成平面曲面或三维曲面。

边界嵌片的操作步骤如下：

（1）单击“三维模型”标签栏“曲面”面板上的“边界嵌片”按钮 ，打开“边界嵌片”对话框，如图7-8所示。

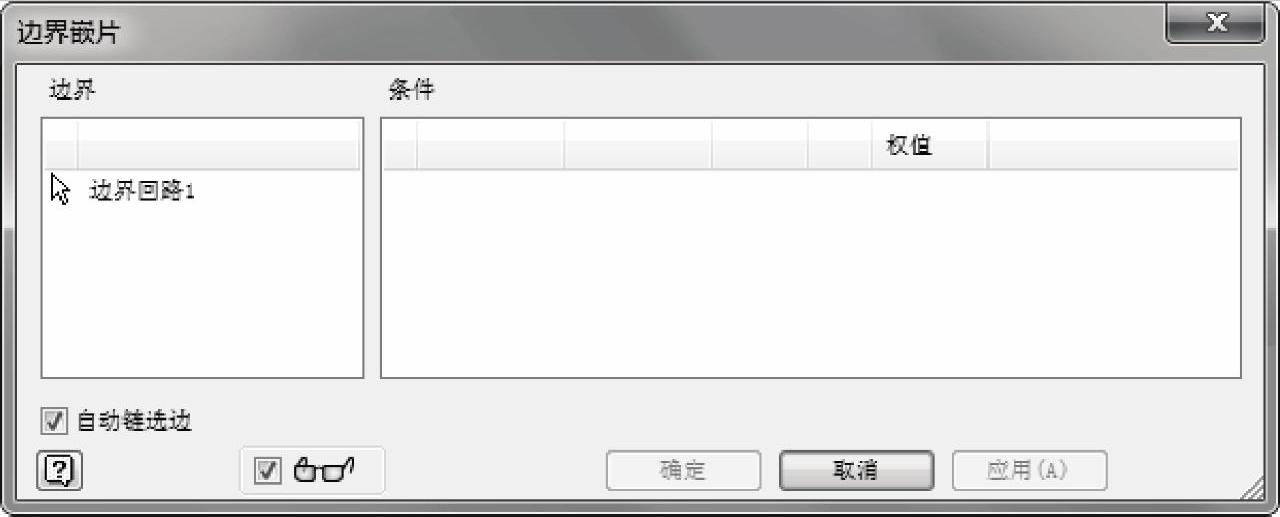

图7-8 “边界嵌片”对话框

（2）在视图中选择定义闭合回路的相切、连续的链选边，如图7-9所示。

（3）在“范围”下拉列表中选择每条边或每组选定边的边界条件。

（4）在对话框中单击“确定”按钮，创建边界嵌片特征，结果如图7-10所示。

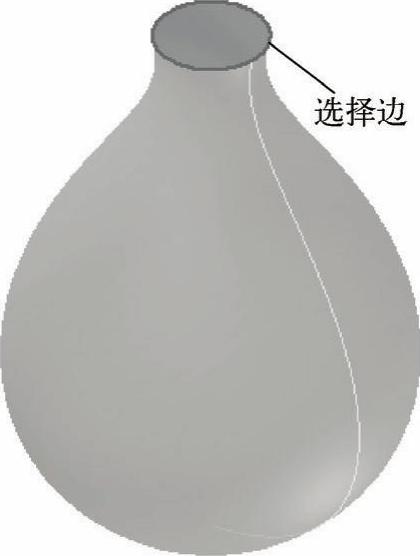

图7-9 选择边

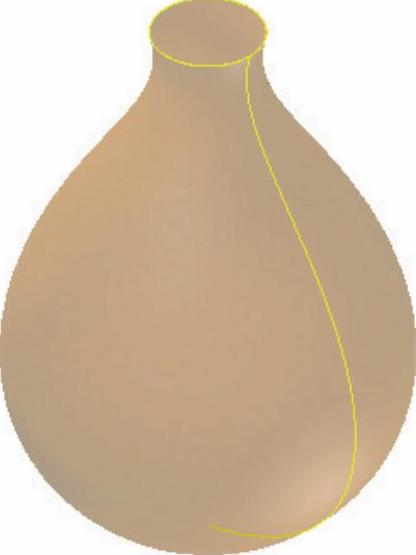

图7-10 边界嵌片(www.daowen.com)

“边界嵌片”对话框中的选项说明如下：

（1）边界：指定嵌片的边界。选择闭合的二维草图或相切连续的链选边，来指定闭合面域。

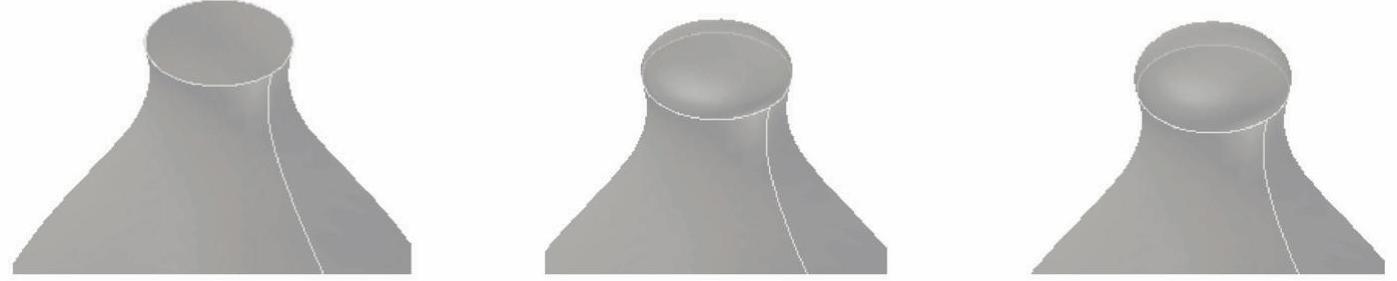

（2）条件：列出选定边的名称和选择集中的边数，还指定边条件应用于边界嵌片的每条边，条件包括无条件、相切条件和平滑（G2）条件，如图7-11所示。

图7-11 条件

a) 无条件 b) 相切条件 c) 平滑（G2）条件

技巧：

如何控制曲面的外观和可见性？

可以在“应用程序选项”对话框中将曲面的外观从“半透明”更改为“不透明”。在“零件”选项卡的“构造”类别中，选择“不透明曲面”选项。曲面在创建时为不透明，其颜色与定位特征相同。

在设置该选项之前创建的曲面为半透明。要改变曲面外观，请在浏览器中的曲面上单击鼠标右键，然后选择“半透明”。选中或清除复选标记可以打开或关闭不透明。
