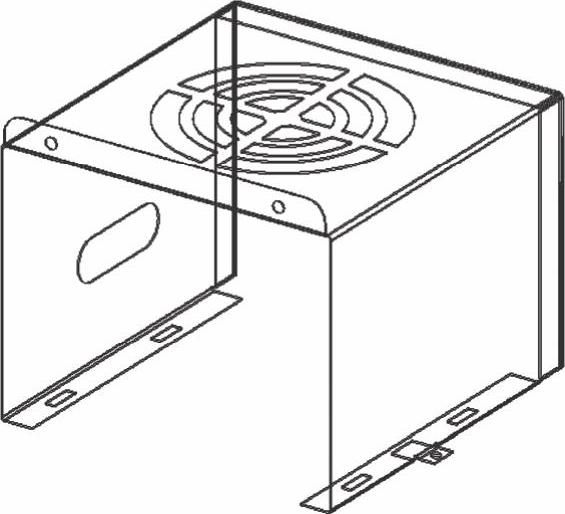

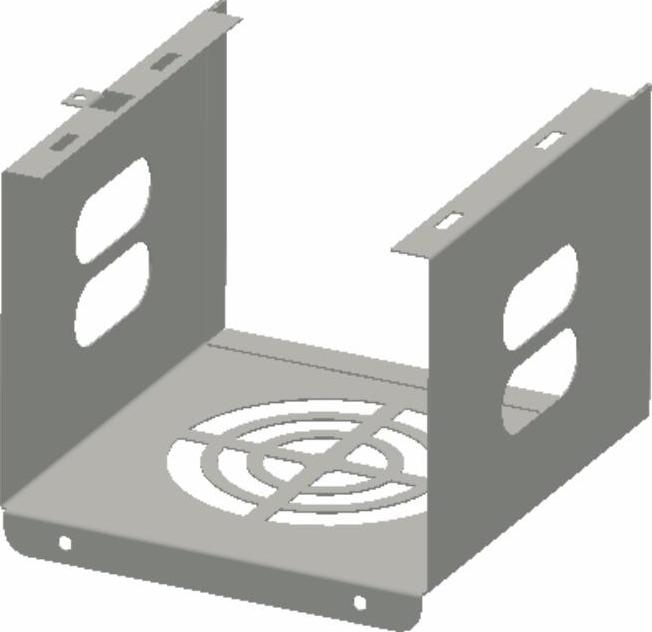

绘制如图6-134所示的硬盘支架。

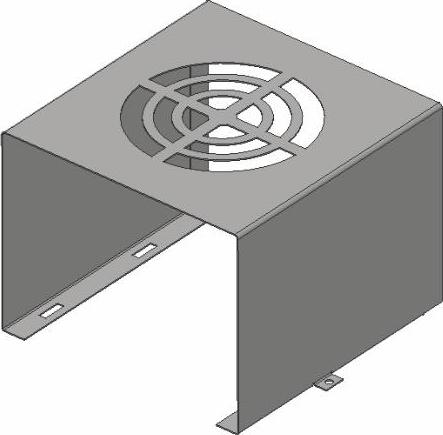

图6-134 硬盘支架

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Sheet Metal.ipt”选项，单击“创建”按钮，新建一个钣金文件。

（2）设置钣金厚度。单击“钣金”标签栏“设置”面板上的“钣金默认设置”按钮 ，打开“钣金默认设置”对话框，取消“使用规则中的厚度”复选框，输入钣金厚度为0.5mm，其他采用默认设置，如图6-135所示，单击“确定”按钮。

（3）创建草图1。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-136所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

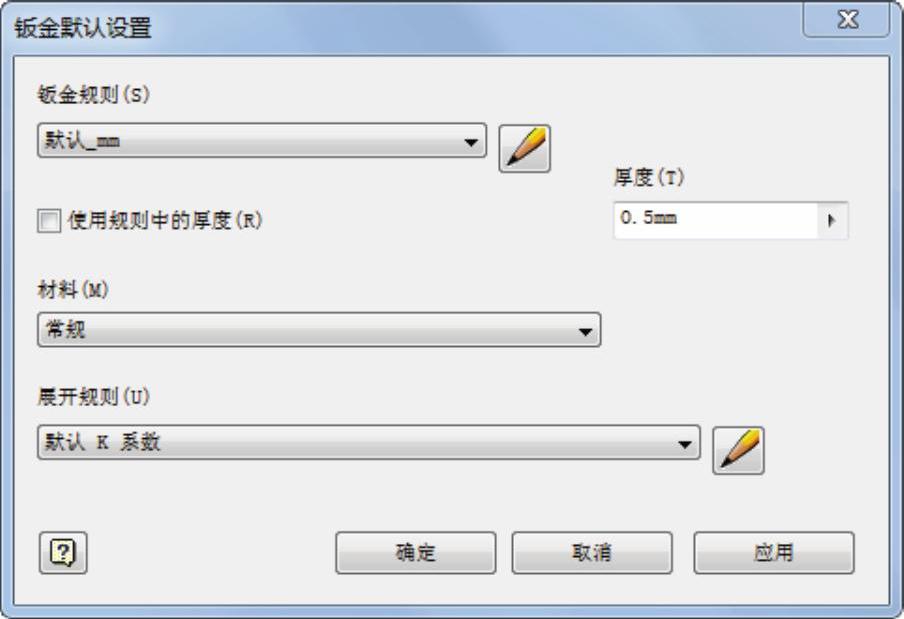

图6-135 “钣金默认设置”对话框

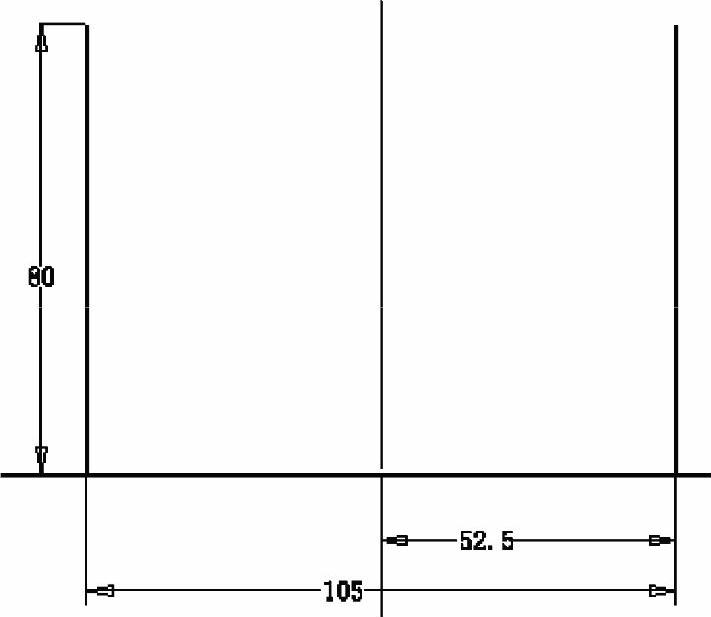

图6-136 绘制草图1

（4）创建异形板。单击“钣金”标签栏“创建”面板上的“异形板”按钮 ，打开“异形板”对话框，选择如图6-137所示的草图为截面轮廓，单击 按钮展开对话框，选择“距离”类型，输入距离为110mm，如图6-137所示，单击“确定”按钮，如图6-138所示。

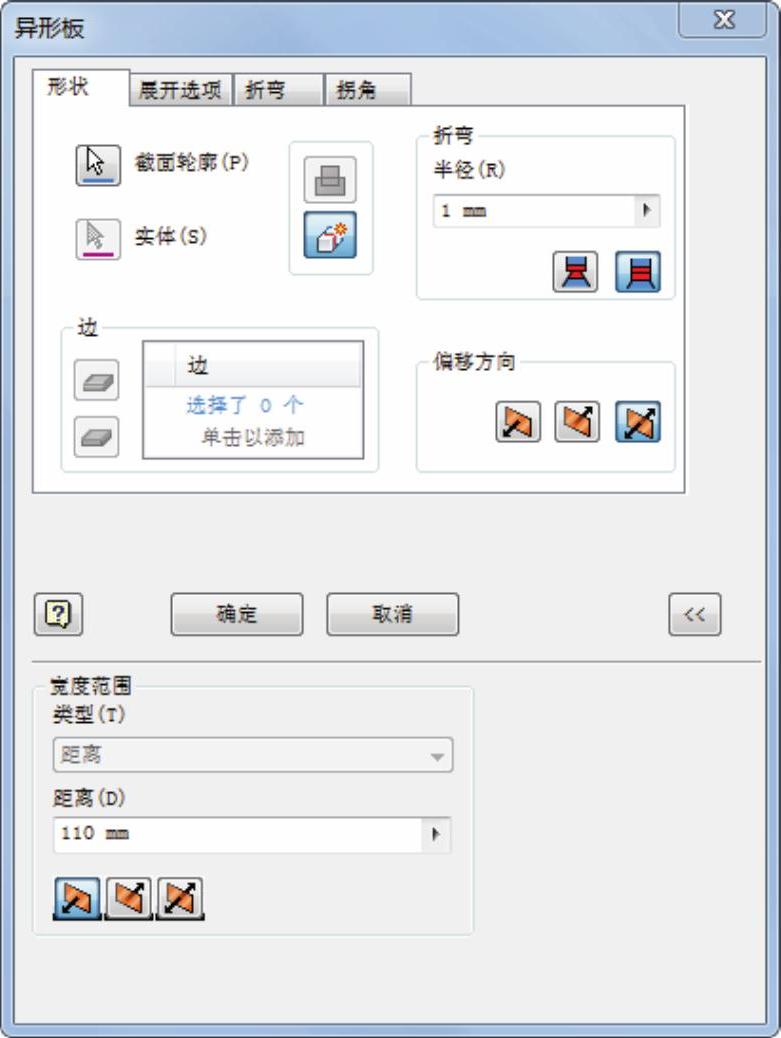

图6-137 设置参数

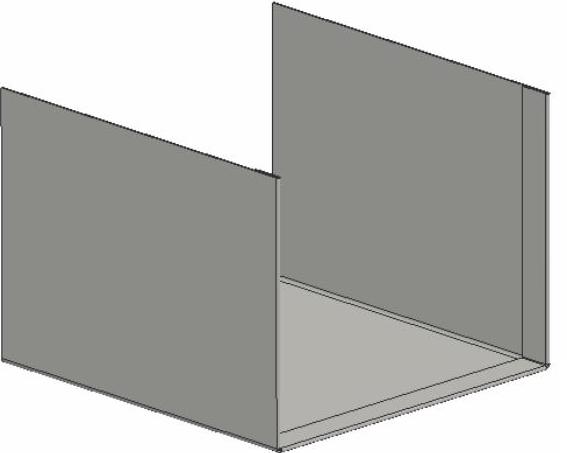

图6-138 创建异形板

（5）创建卷边。

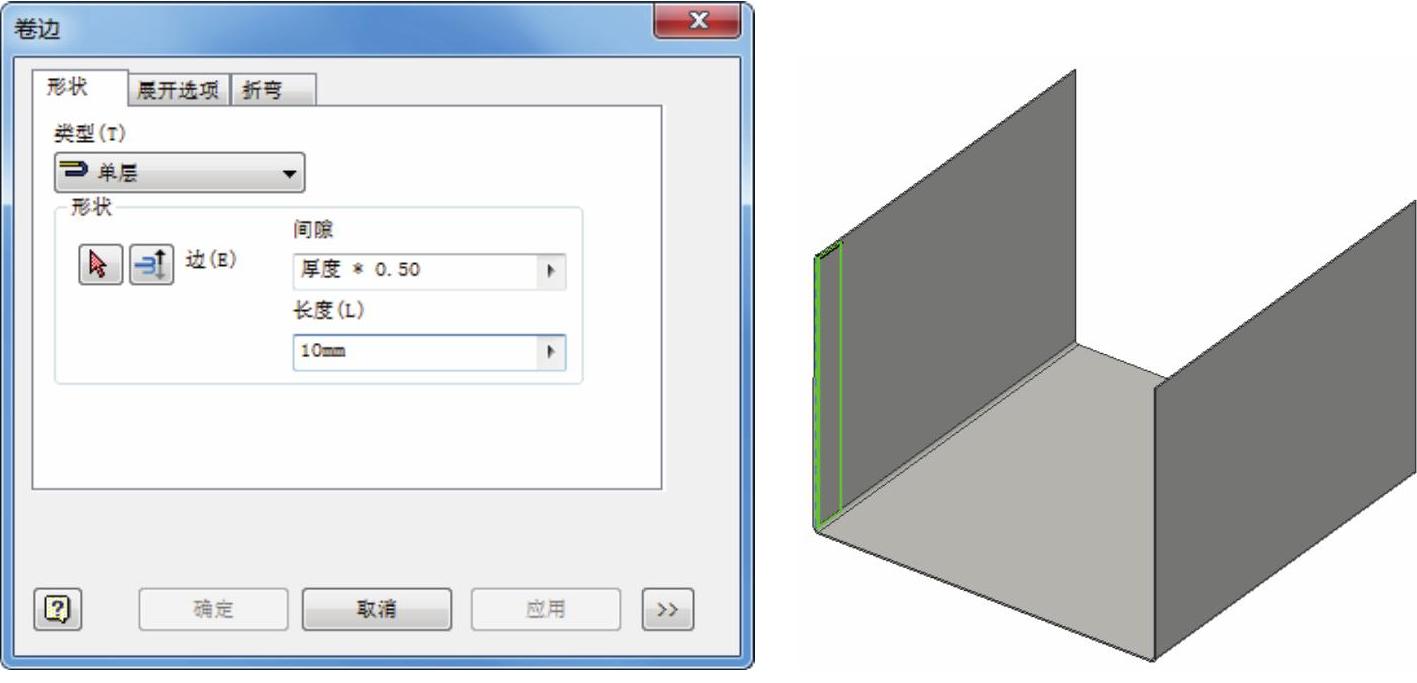

1）单击“钣金”标签栏“创建”面板上的“卷边”按钮 ，打开“卷边”对话框，选择如图6-139所示的边，选择“单层”类型，输入长度为10mm，单击“应用”按钮。

图6-139 设置参数

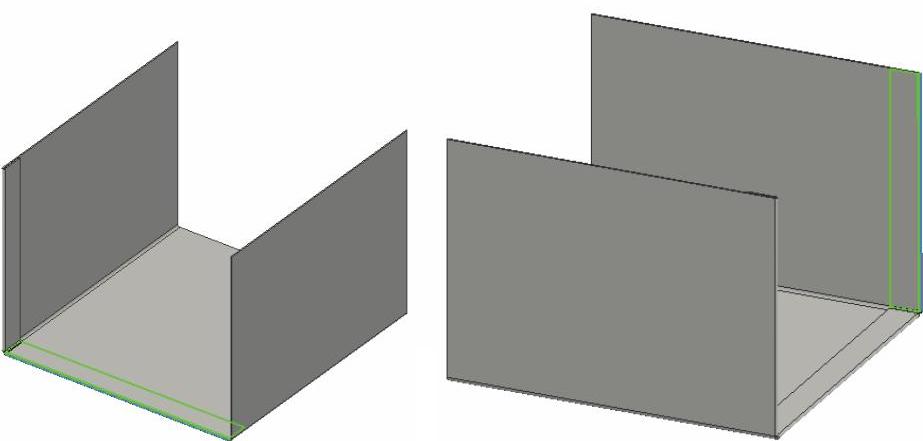

（2）选择如图6-140所示的边线，创建相同尺寸的卷边，如图6-141所示。

图6-140 选择边

图6-141 创建卷边

（6）创建凸缘。

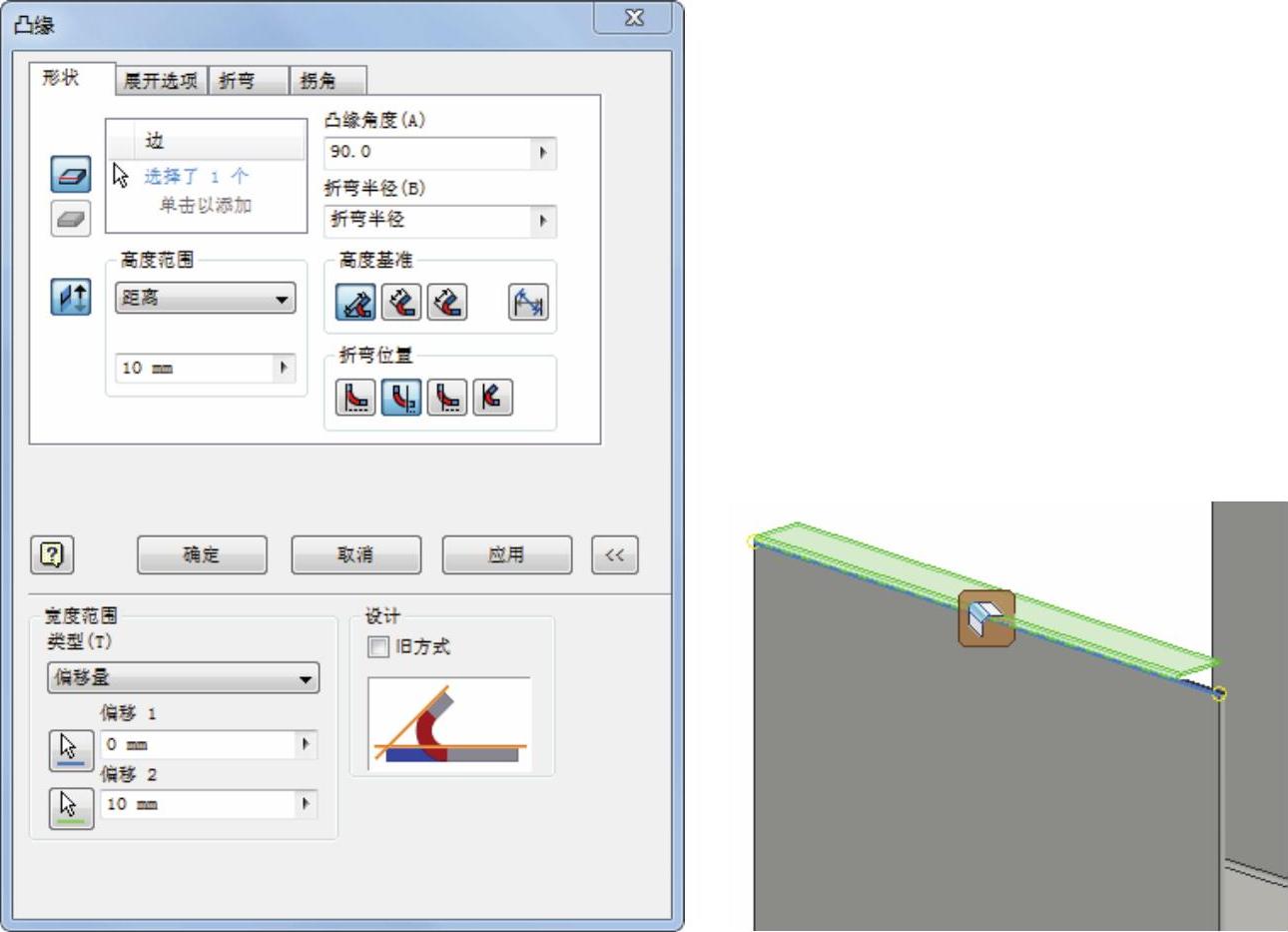

1）单击“钣金”标签栏“创建”面板上的“凸缘”按钮 ，打开“凸缘”对话框，选择如图6-142所示的边，输入高度为10mm，凸缘角度为90，“从两个外侧面的交线折弯”选项 和“从相邻面折弯”选项 ，单击 按钮展开对话框，选择“偏移量”类型，输入偏移1为0mm，输入偏移2为10mm，如图6-142所示，单击“应用”按钮。

图6-142 设置参数

2）采用相同的方法，在另一侧创建相同参数的凸缘，如图6-143所示。

（7）创建草图2。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择上步创建的凸缘上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“矩形”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-144所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

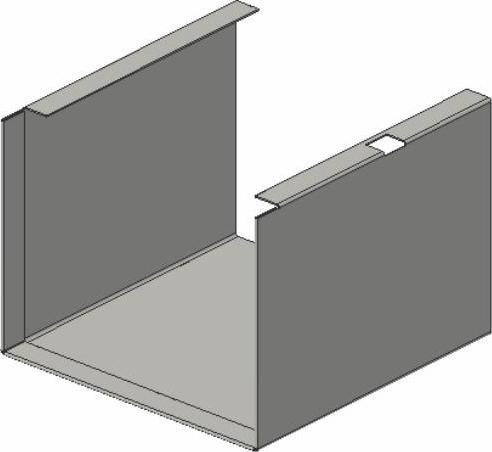

图6-143 创建凸缘

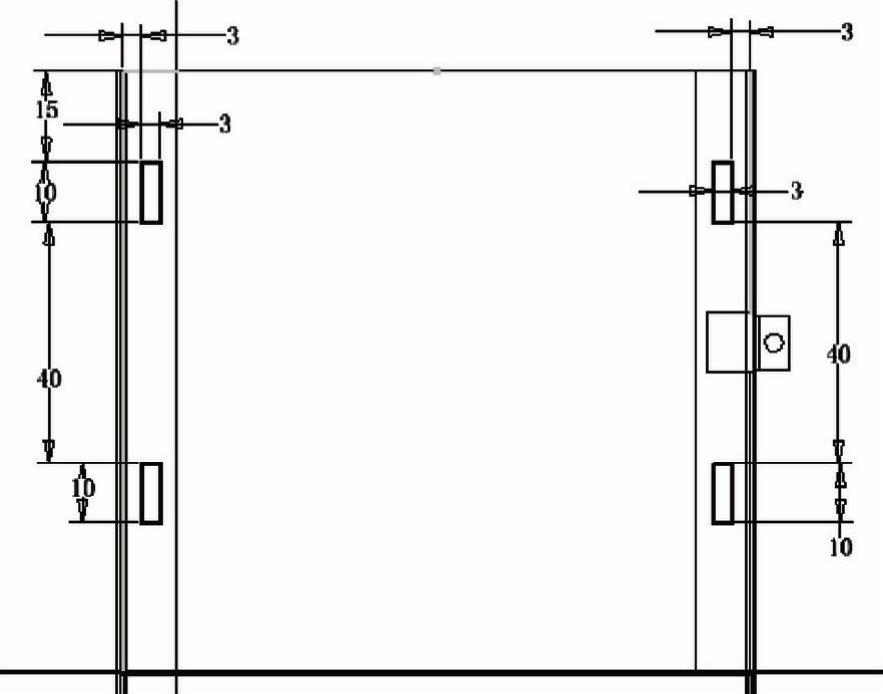

图6-144 绘制草图 2

（8）创建剪切。单击“钣金”标签栏“修改”面板上的“剪切”按钮 ，打开“剪切”对话框选择如图6-144所示的截面轮廓。输入距离为1.5mm，单击“确定”按钮，如图6-145所示。

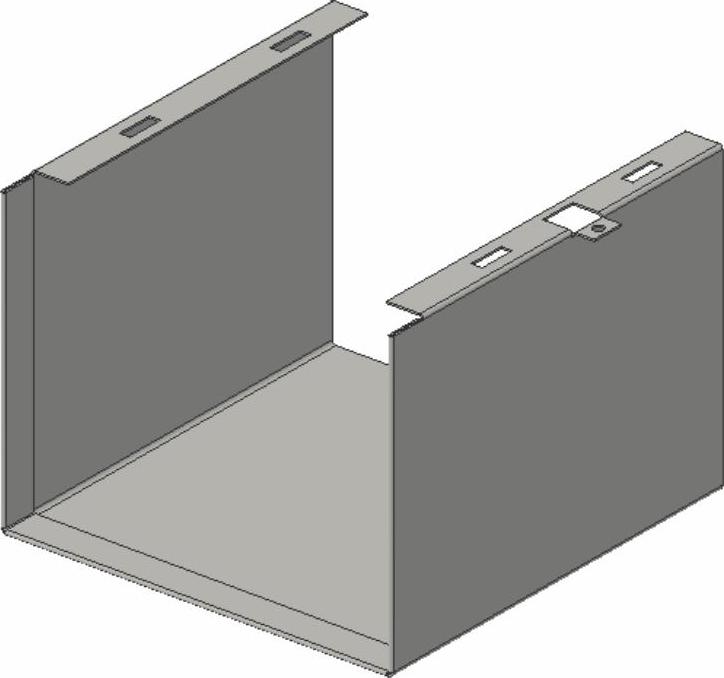

（9）创建凸缘。单击“钣金”标签栏“创建”面板上的“凸缘”按钮 ，打开“凸缘”对话框，选择如图6-146所示的边，输入高度为6mm，凸缘角度为90，“从两个外侧面的交线折弯”选项 和“从相邻面折弯”选项 ，如图6-146所示，单击“确定”按钮完成凸缘的创建，如图6-147所示。

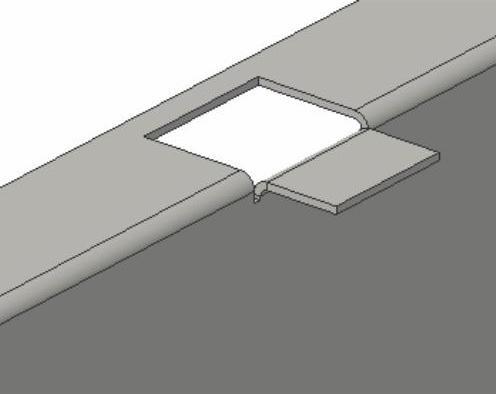

图6-145 剪切实体

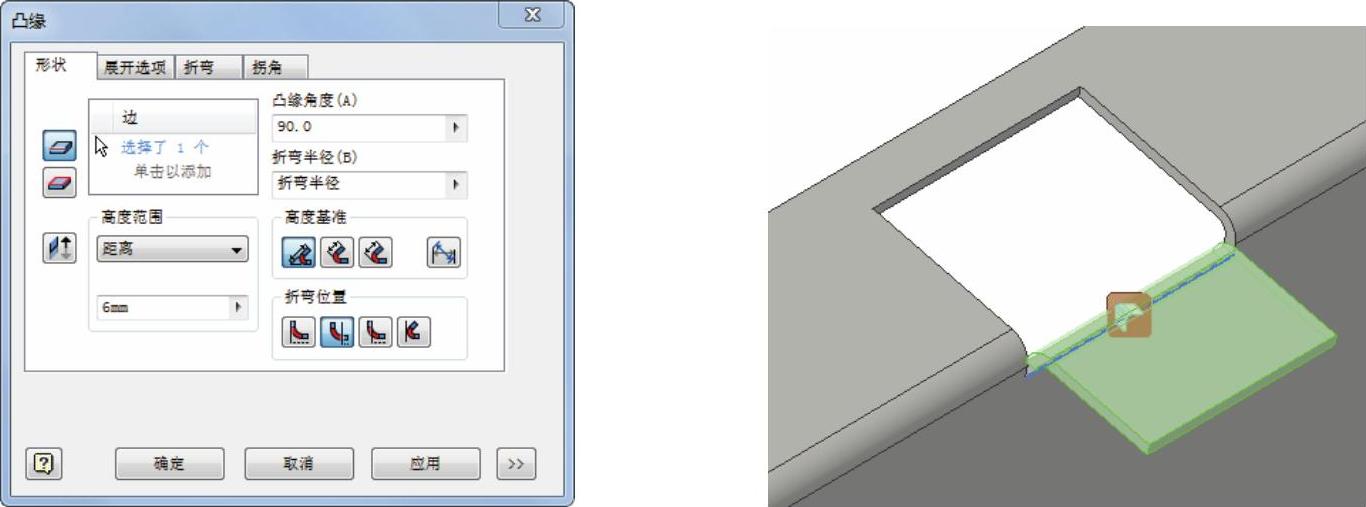

图6-146 设置参数

图6-147 创建凸缘

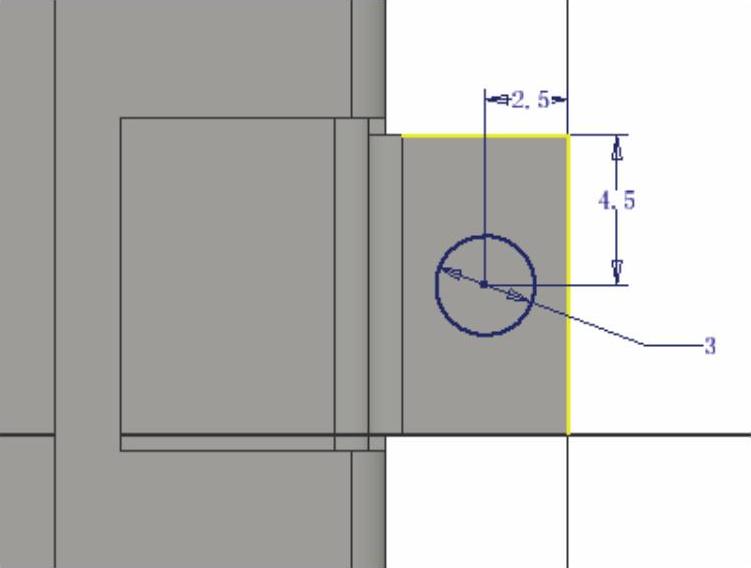

（10）创建草图3。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择上步创建的凸缘上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-148所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（11）创建剪切。单击“钣金”标签栏“修改”面板上的“剪切”按钮 ，打开“剪切”对话框，选择如图6-149所示的截面轮廓。采用默认设置，单击“确定”按钮。

图6-148 绘制草图3

(www.daowen.com)

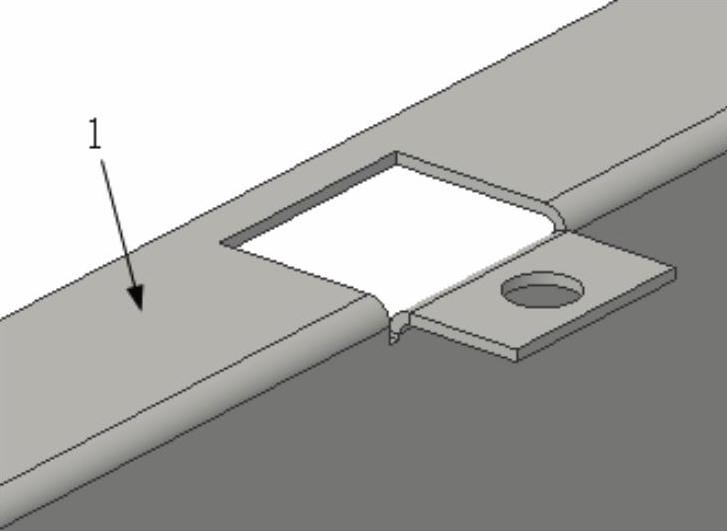

图6-149 创建剪切特征

（12）创建草图4。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择如图6-149所示的面1为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“矩形”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-150所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（13）创建剪切。单击“钣金”标签栏“修改”面板上的“剪切”按钮 ，打开“剪切”对话框，选择如图6-151所示的截面轮廓。采用默认设置，单击“确定”按钮。

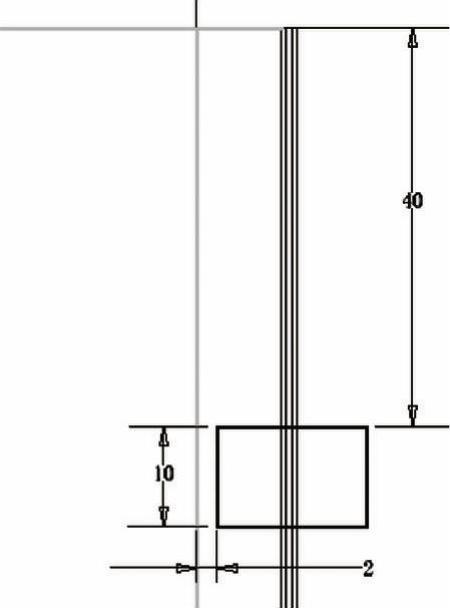

图6-150 绘制草图4

图6-151 创建剪切特征

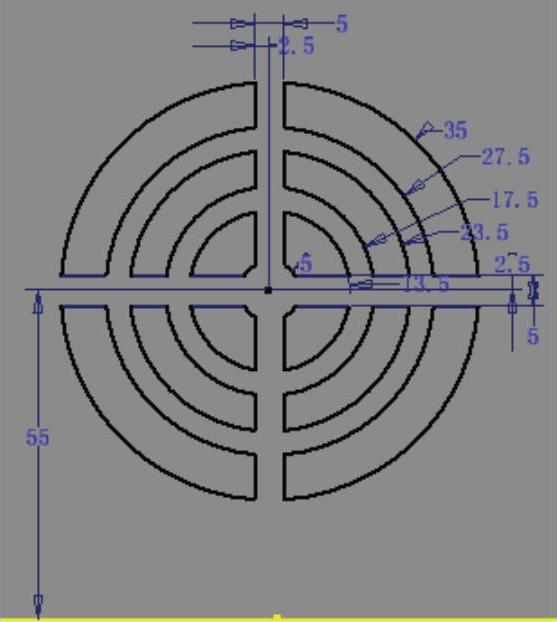

（14）创建草图5。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择如图6-152所示的面2为草图绘制平面，进入草图绘制环境。利用“圆”命令、“直线”命令和“修剪”命令绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-153所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图6-152 选取草图放置面

图6-153 绘制草图5

（15）创建剪切。单击“钣金”标签栏“修改”面板上的“剪切”按钮 ，打开“剪切”对话框，选择如图6-154所示的截面轮廓。采用默认设置，单击“确定”按钮。

图6-154 创建剪切特征

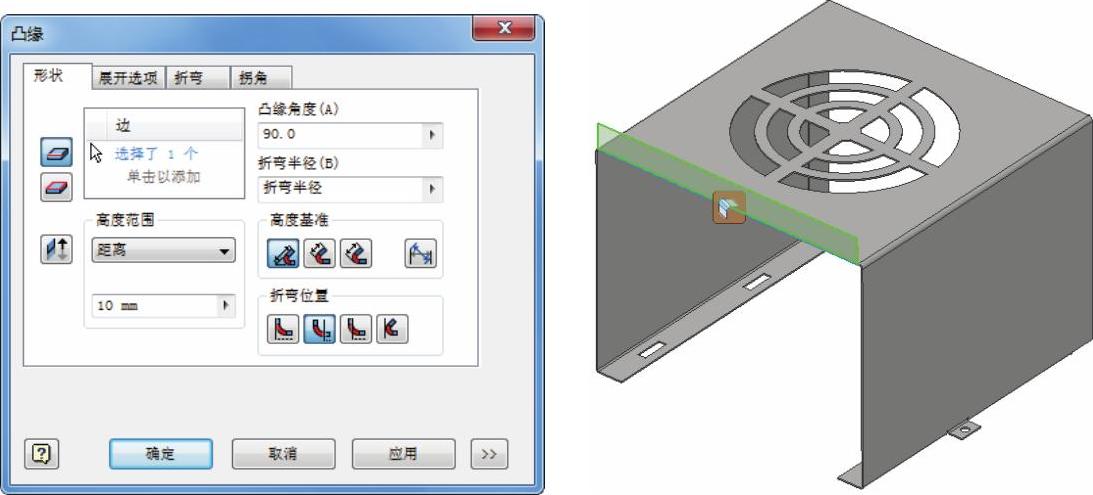

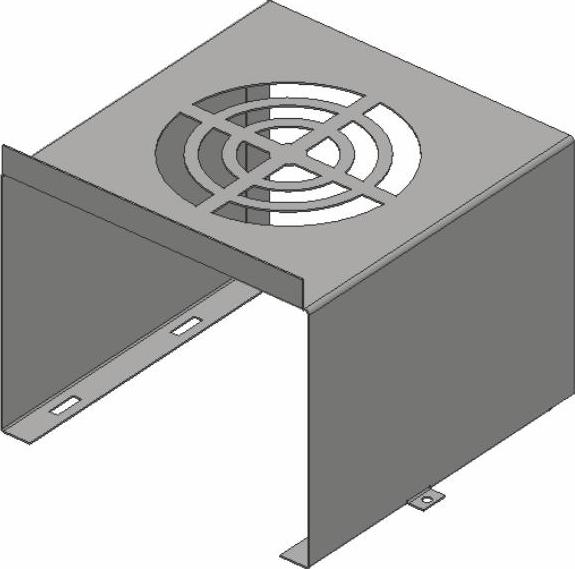

（16）创建凸缘。单击“钣金”标签栏“创建”面板上的“凸缘”按钮 ，打开“凸缘”对话框，选择如图6-155所示的边，输入高度为10mm，凸缘角度为90，“从两个外侧面的交线折弯”选项 和“从相邻面折弯”选项 ，如图6-155所示，单击“确定”按钮完成凸缘的创建，如图6-156所示。

图6-155 设置参数

（17）创建直孔

1）单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，打开“孔”对话框。在放置下拉列表中选择“线性”放置方式，选取为孔放置面，选取边线1为参考1，输入距离为5mm，选取边线2为参考2，输入距离为15mm，选择“贯通”终止方式，输入孔直径为3.5mm，如图6-157所示，单击“应用”按钮。

图6-156 创建凸缘

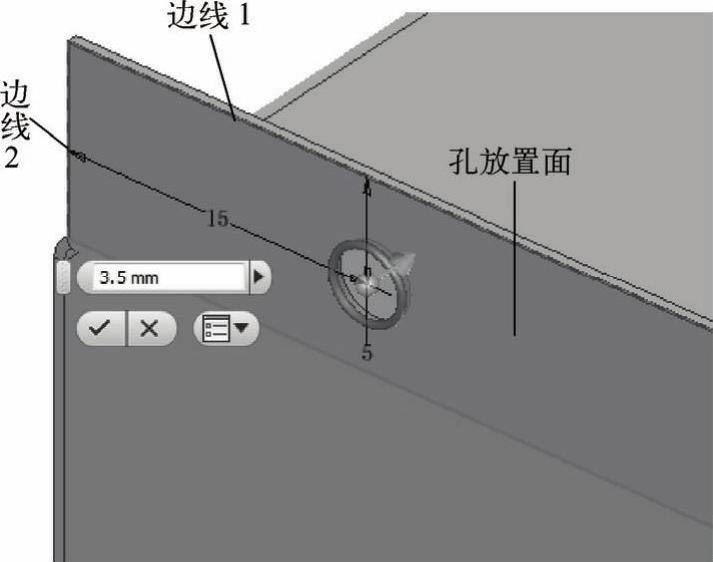

图6-157 设置参数

2）采用相同的参数在另一侧创建孔，如图6-158所示。

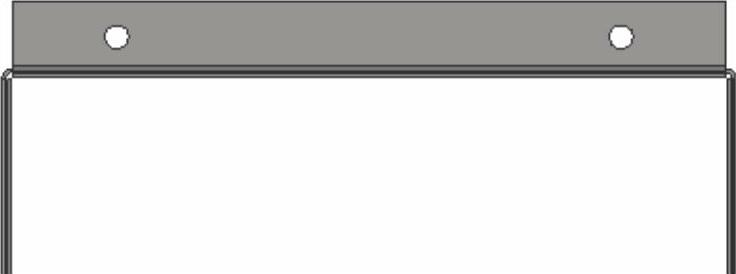

图6-158 创建孔

（18）创建拐角圆角。单击“钣金”标签栏“修改”面板上的“拐角圆角”按钮 ，选择如图6-159所示的边进行圆角处理，输入半径为6mm，单击“确定”按钮，完成圆角处理，结果如图6-160所示。

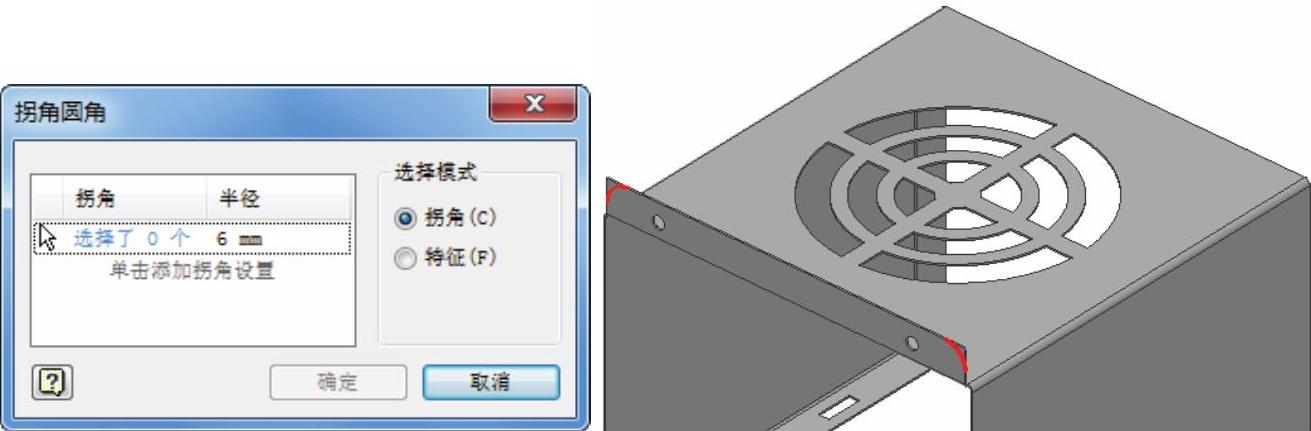

图6-159 设置参数

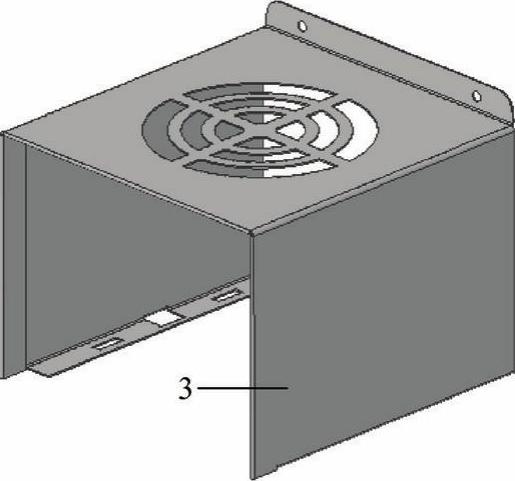

（19）创建草图6。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择如图6-160所示的面3为草图绘制平面，进入草图绘制环境。单击“草图”标签“创建”面板上的“点”按钮 ，创建一个草图点。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-161所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图6-160 圆角处理

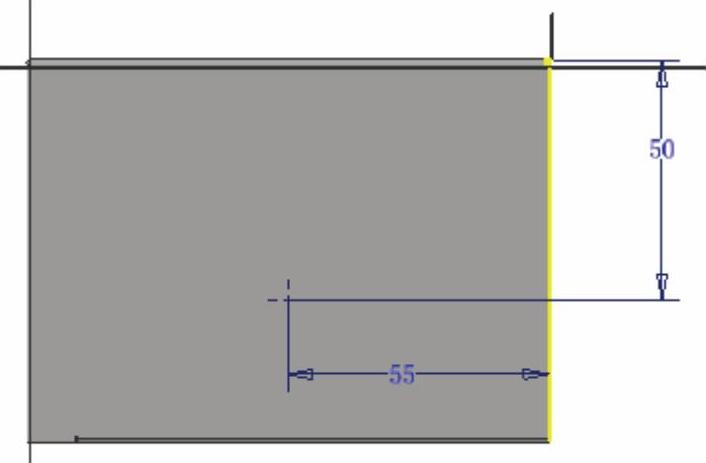

图6-161 绘制草图6

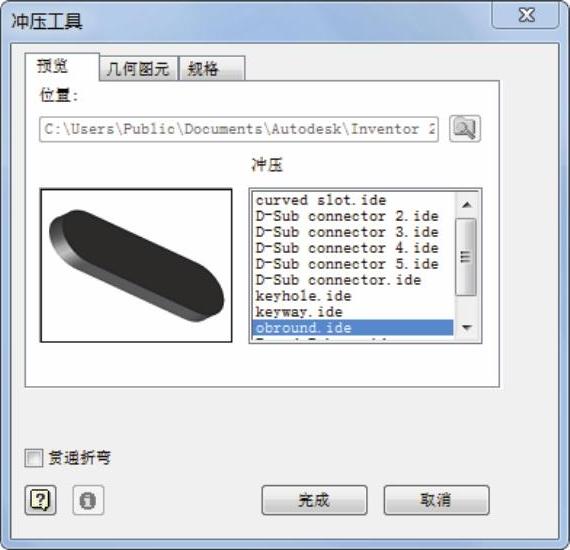

（20）冲压成形。单击“钣金”标签栏“修改”面板上的“冲压工具”按钮 ，打开“冲压工具目录”对话框，如图6-162所示。选择“obround.ide”工具，单击“打开”按钮，打开如图6-163所示的“冲压工具”对话框，单击“完成”按钮，完成成形工具的创建，结果如图6-164所示。

图6-162 “冲压工具目录”对话框

图6-163 “冲压工具”对话框

图6-164 创建冲压工具

（21）矩形阵列孔。单击“三维模型”标签栏“阵列”面板上的“矩形阵列”按钮 ，打开“矩形阵列”对话框，在视图中选取上步创建的孔特征为阵列特征，选取如图6-165所示的边线1为阵列方向，输入阵列个数为2，距离为20mm，选取边线2为阵列方向，输入阵列个数为2，距离为105mm，单击“确定”按钮。

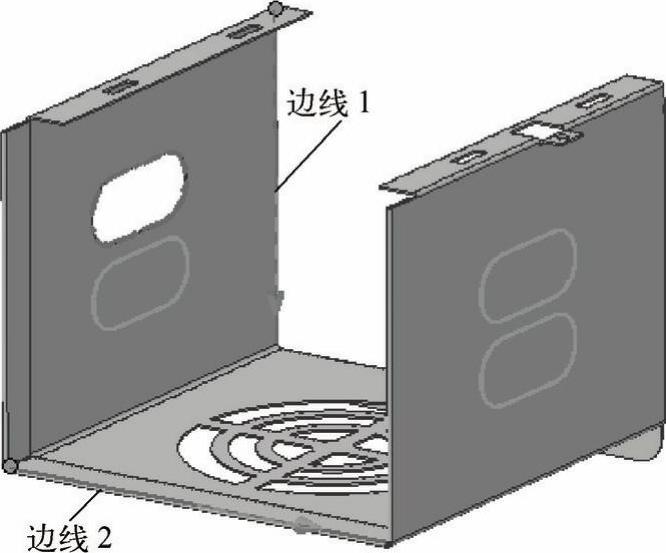

图6-165 设置参数

（22）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“硬盘支架.ipt”，单击“保存”按钮，保存文件。
