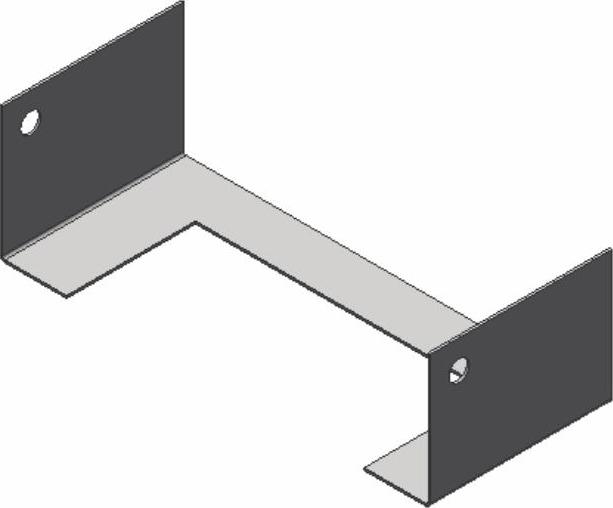

绘制如图6-118所示的铰链。

图6-118 铰链

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的 “新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Sheet Metal.ipt”选项，单击“创建”按钮，新建一个钣金文件。

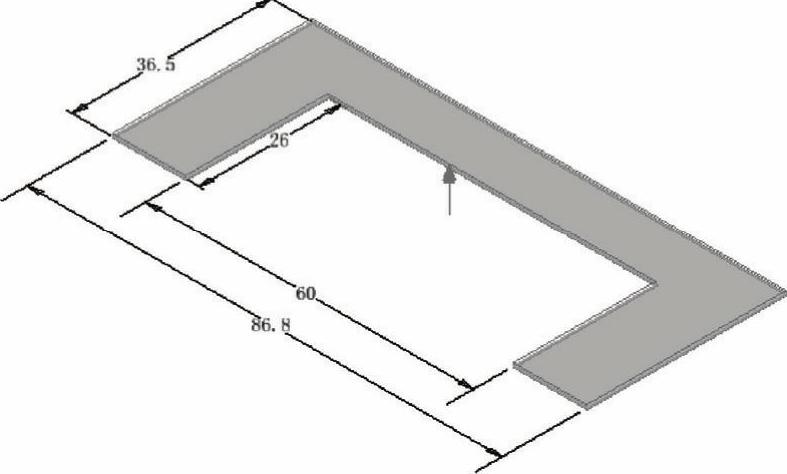

（2）创建草图1。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-119所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图6-119 绘制草图1

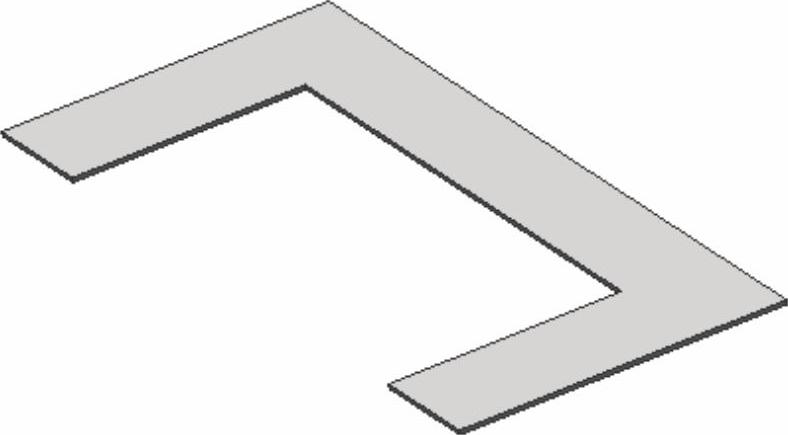

（3）创建平板。单击“钣金”标签栏“创建”面板上的“平板”按钮 ，打开“面”对话框，系统自动选取上步绘制的草图为截面轮廓，如图6-120所示。单击“确定”按钮完成平板，如图6-121所示。

图6-120 选择截面

图6-121 创建平板

（4）创建凸缘

1）单击“钣金”标签栏“创建”面板上的“凸缘”按钮 ，打开“凸缘”对话框，选择如图6-122所示的边，输入高度为27mm，凸缘角度为90，选择“从两个内侧面的交线折弯”选项 和“折弯面范围之内”选项 ，单击“应用”按钮完成凸缘的创建。

图6-122 设置参数

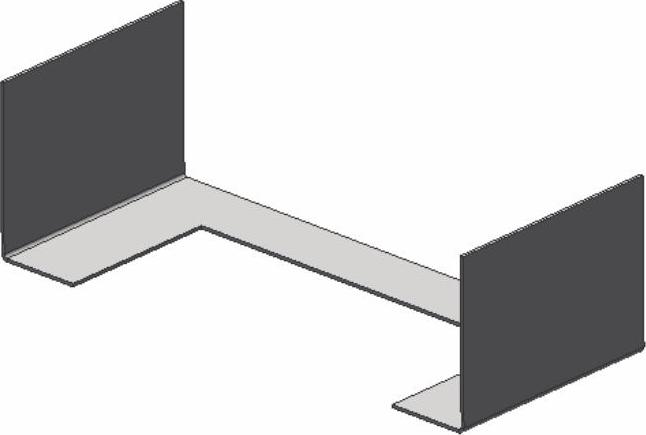

2）采用相同的方法，在另一侧创建相同参数的凸缘，结果如图6-123所示。

图6-123 创建凸缘

（5）创建直孔。单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，打开“孔”对话框。在放置下拉列表中选择“线性”放置方式，选取如图6-124所示的面为孔放置面，选取边线1为参考1，输入距离为5.7 mm，选取边线2为参考2，输入距离为5.7mm，选择“贯通”终止方式，输入孔直径为4.2mm，如图6-124所示，单击“确定”按钮，结果如图6-125所示。

图6-124 设置孔参数

图6-125 创建孔(www.daowen.com)

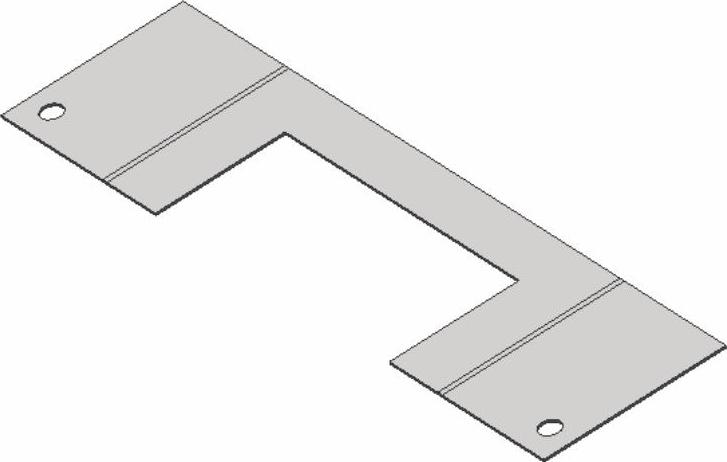

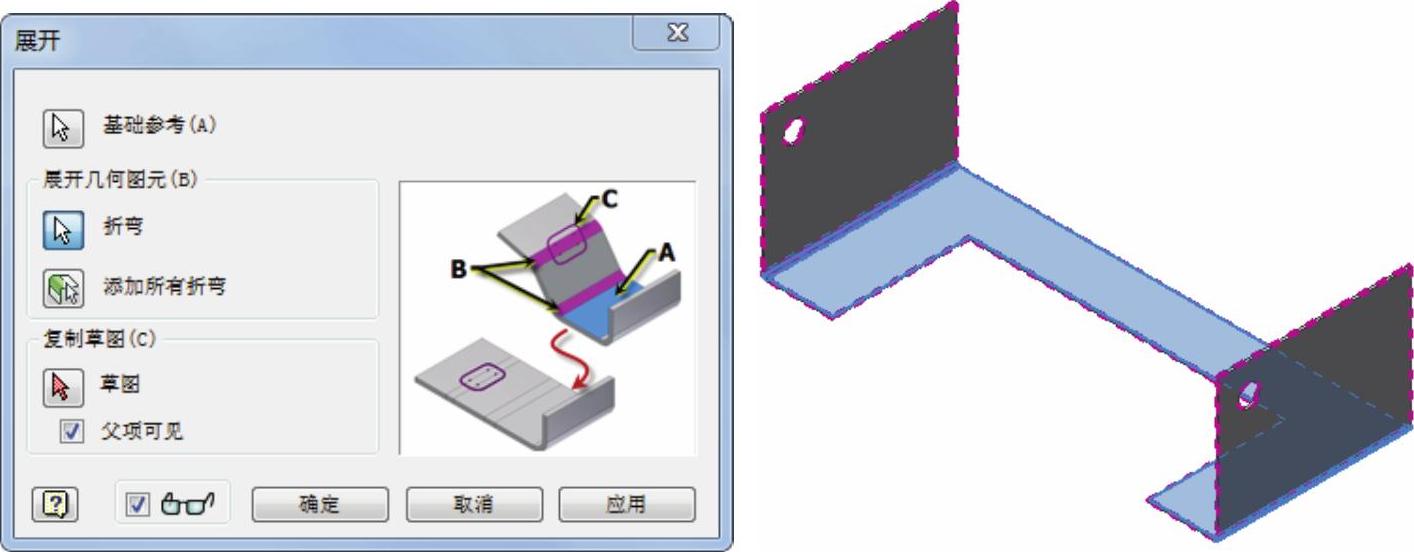

（6）创建展开。单击“钣金”标签栏“修改”面板上的“展开”按钮 ，打开“展开”对话框，选择如图6-126所示的基础平面，单击“添加所有折弯”按钮 ，单击“确定”按钮，展开钣金如图6-127所示。

图6-126 展开钣金

图6-127 展开钣金

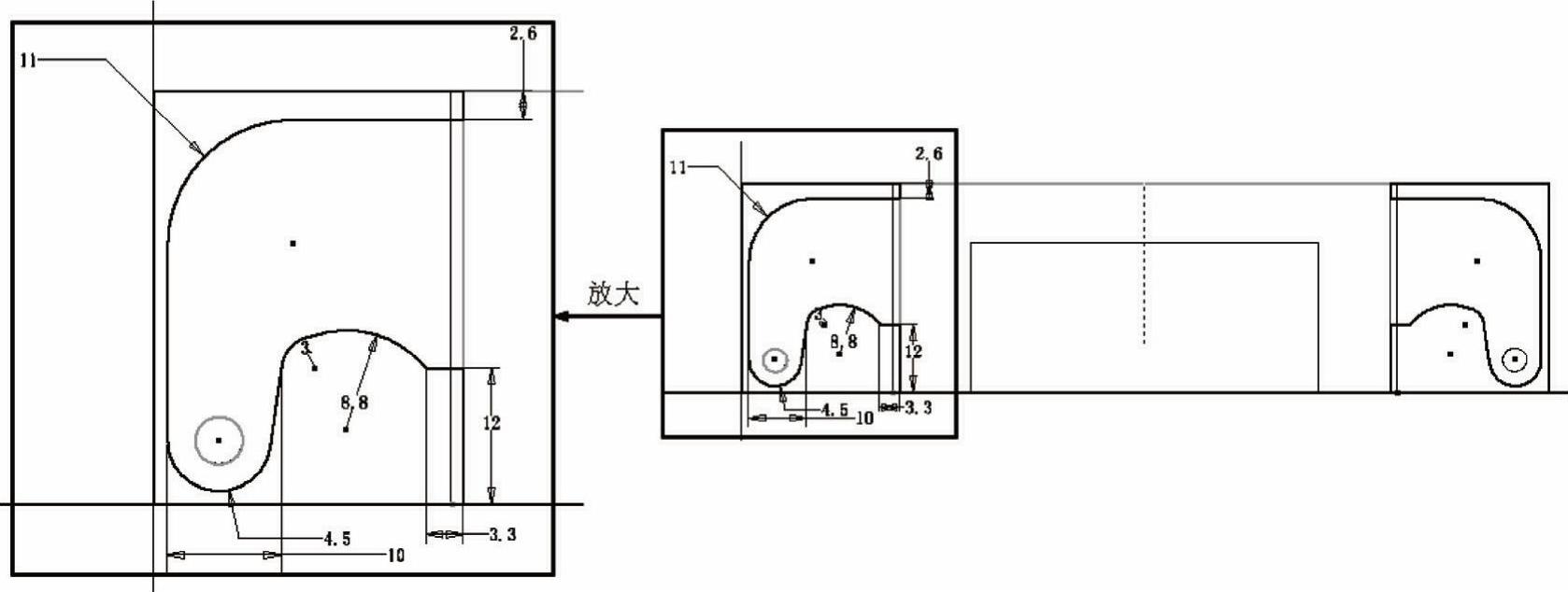

（7）创建草图2。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择平板上表面为草图绘制平面，进入草图绘制环境。利用“草图绘制”命令绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-128所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图6-128 绘制草图2

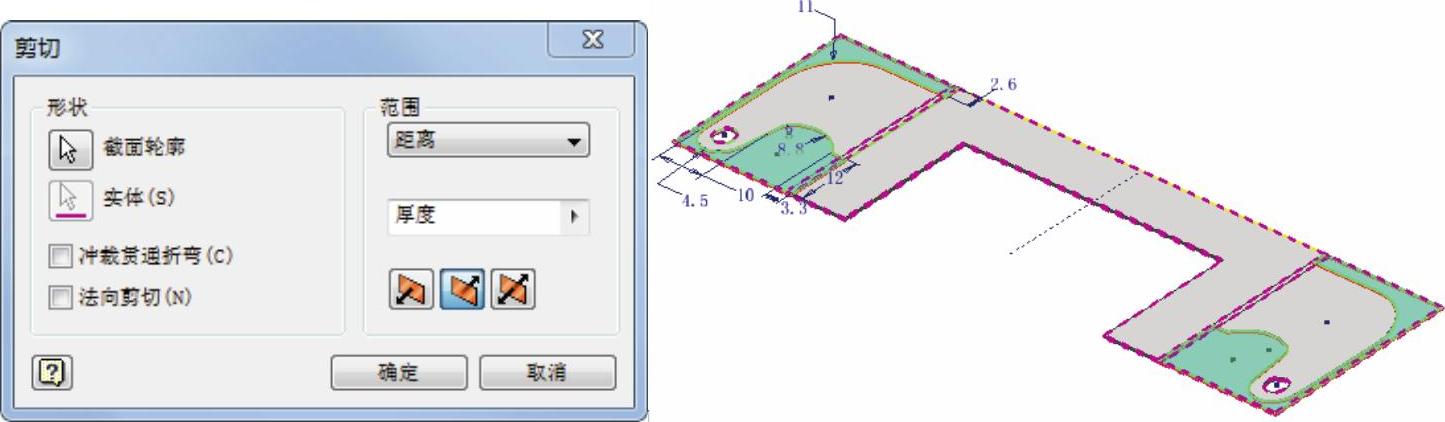

（8）创建剪切。单击“钣金”标签栏“修改”面板上的“剪切”按钮 ，打开“剪切”对话框，选择如图6-129所示的截面轮廓。采用默认设置，单击“确定”按钮。

图6-129 设置参数

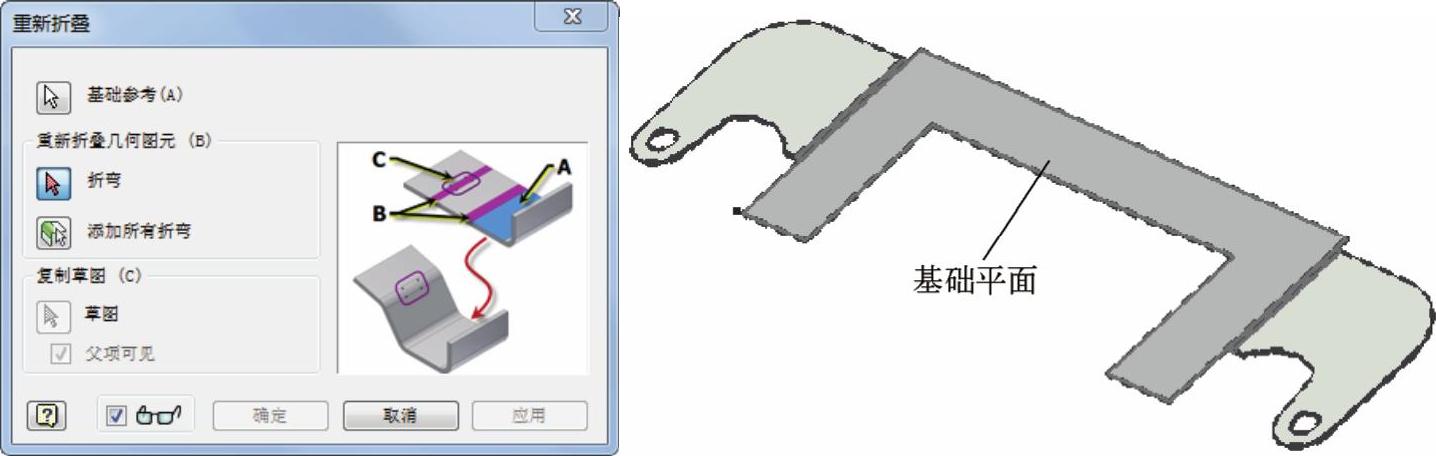

（9）创建重新折叠。单击“钣金”标签栏“修改”面板上的“重新折叠”按钮 ，打开重新折叠”对话框。选择如图6-130所示的面为基础参考，单击“添加所有折弯”按钮 选择所有的折弯，如图6-130所示，单击“确定”按钮。

图6-130 选择基础平面

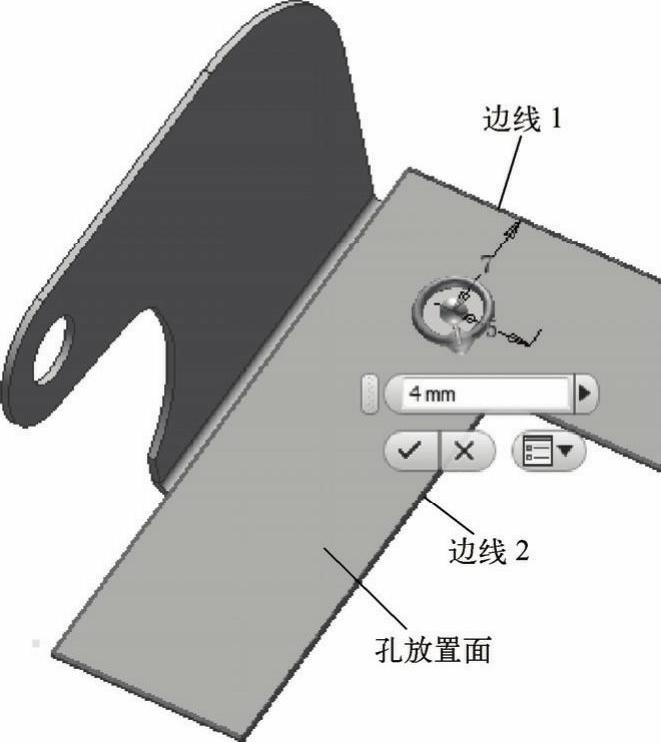

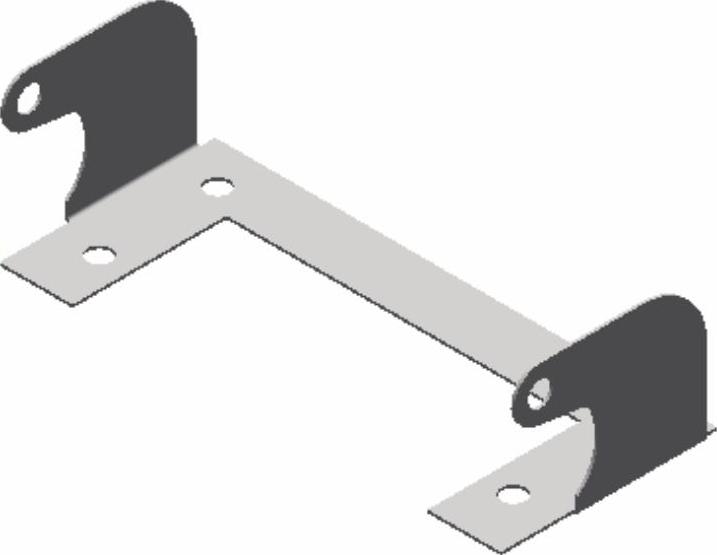

（10）创建直孔。单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，打开“孔”对话框。在放置下拉列表中选择“线性”放置方式，选取如图6-131所示的面为孔放置面，选取边线1为参考1，输入距离为7mm，选取边线2为参考2，输入距离为5mm，选择“贯通”终止方式，输入孔直径为4mm，如图6-131所示，单击“确定”按钮，结果如图6-132所示。

图6-131 设置孔参数

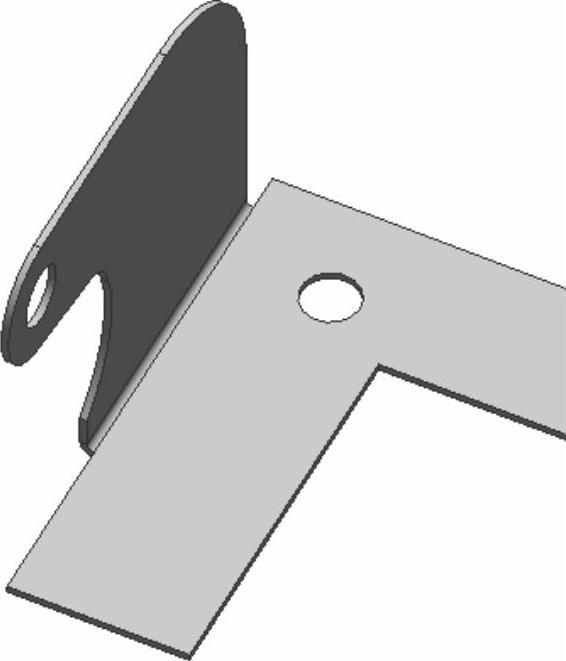

图6-132 创建孔

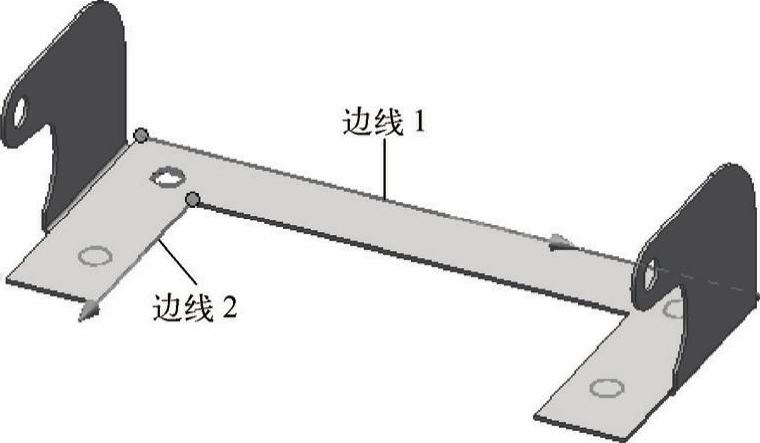

（11）矩形阵列孔。单击“三维模型”标签栏“阵列”面板上的“矩形阵列”按钮 ，打开“矩形阵列”对话框，在视图中选取上步创建的孔特征为阵列特征，选取如图6-133所示的边线1为阵列方向，输入阵列个数为2，距离为70mm，选取边线2为阵列方向，输入阵列个数为2，距离为20mm，单击“确定”按钮。

（12）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“铰链.ipt”，单击“保存”按钮，保存文件。
