展开特征是指展开一个或多个钣金折弯或相对参考面的卷曲。展开命令会向钣金零件浏览器中添加展开特征,并允许向模型的展平部分添加其他特征。用户可以展开不包含任何平面的折叠钣金模型。展开命令要求零件文件中包含单个实体。
展开的操作步骤如下:
(1)单击“钣金”标签栏“修改”面板上的“展开”按钮 ,打开“展开”对话框,如图6-112所示。

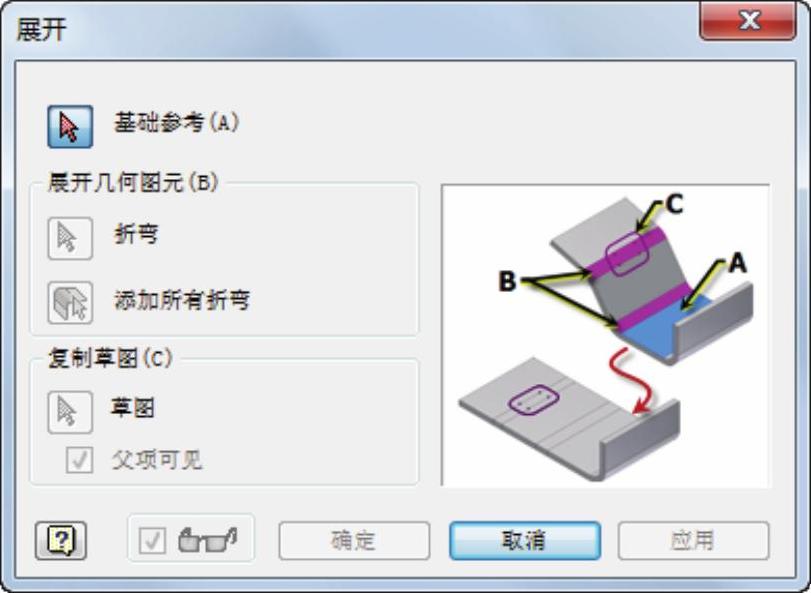

图6-112 “展开”对话框
(2)在视图中选择用于做展开参考的面或平面,如图6-113所示。
(3)在视图中选择要展开的各个亮显的折弯或卷曲,也可以单击“添加所有折弯”按钮来选择所有亮显的几何图元,如图6-113所示。
(4)预览展平的状态,并添加或删除折弯或卷曲以获得需要的平面。
(5)在对话框中单击“确定”按钮,完成展开,结果如图6-114所示。

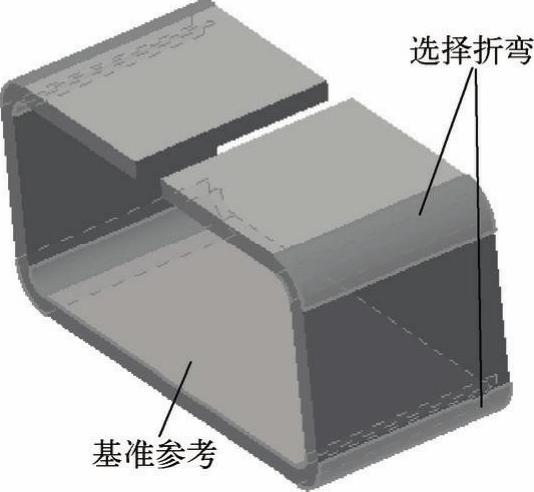

图6-113 选择基础参考

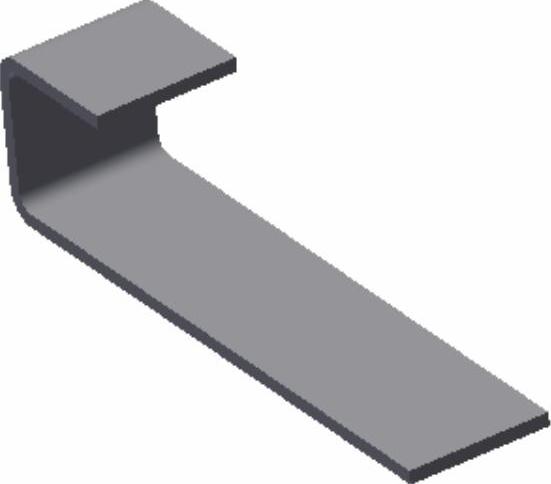

图6-114 展开钣金
“展开”对话框中的选项说明如下:
1.基础参考 (www.daowen.com)
选择用于定义展开或重新折叠折弯或旋转所参考的面或参考平面。
2.展开几何图元
(1)折弯:选择要展开或重新折叠的各个折弯或旋转特征。
(2)添加所有折弯:选择要展开或重新折叠的所有折弯或旋转特征。
3.复制草图
选择要展开或重新折叠的未使用的草图。
技巧:
阵列中的钣金特征需要注意几点?
(1)展开特征通常沿整条边进行拉伸,可能不适用于阵列。
(2)钣金剪切类似于拉伸剪切。使用“完全相同”终止方式获得的结果可能会与使用“根据模型调整”终止方式获得的结果不同。
(3)冲裁贯通折弯特征阵列结果因折弯几何图元和终止方式的不同而不同。
(4)不支持多边凸缘阵列。
(5)“完全相同”终止方式仅适用于面特征、凸缘、异形板和卷边特征。
