冲压工具必须具有一个定义了中心标记的草图，即钣金平板必须具有一个草图，该草图带有一个或多个未使用的中心标记。

冲压工具的操作步骤如下：

（1）单击“钣金”标签栏“修改”面板上的“冲压工具”按钮 ，打开“冲压工具目录”对话框，如图6-103所示。

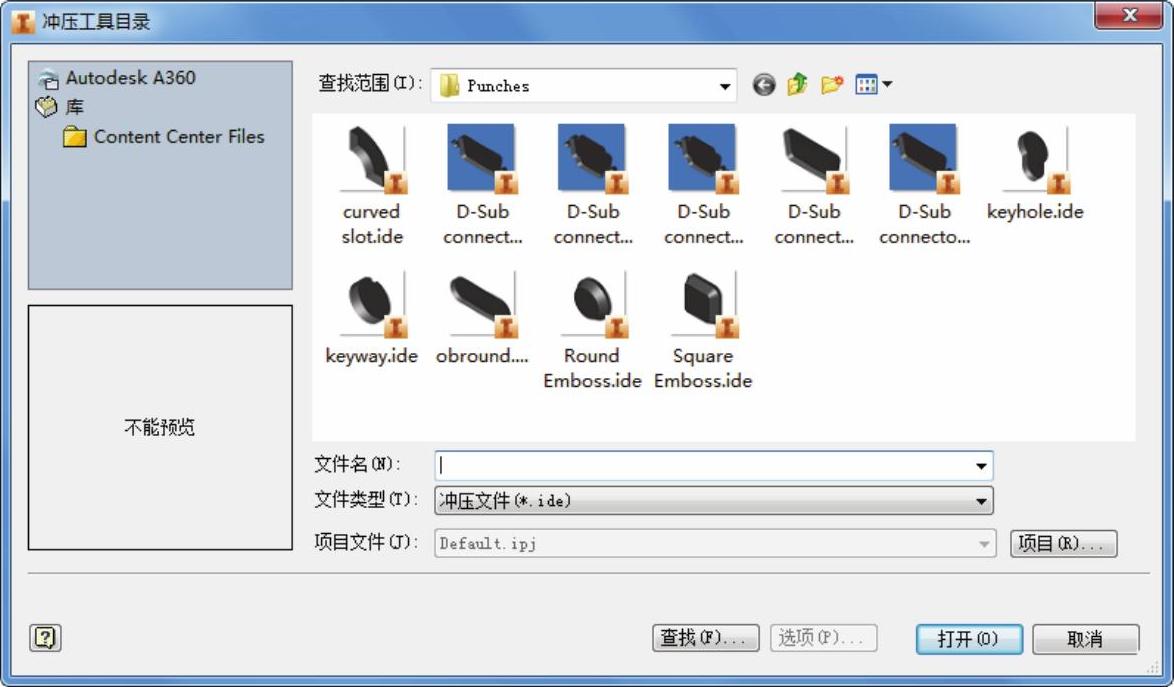

图6-103 “冲压工具目录”对话框

（2）在“冲压工具目录”对话框中浏览到包含冲压形状的文件夹，选择冲压形状进行预览，选择好冲压工具后，单击“打开”按钮，打开“冲压工具”对话框，如图6-104所示。

（3）如果草图中存在多个中心点，按“Ctrl”键并单击任何不需要的位置以防止在这些位置放置冲压。

（4）在“几何图元”选项卡上指定角度以使冲压相对于平面进行旋转。

（5）在“尺寸”选项卡上双击参数值进行修改，单击“完成”按钮完成冲压，如图6-105所示。

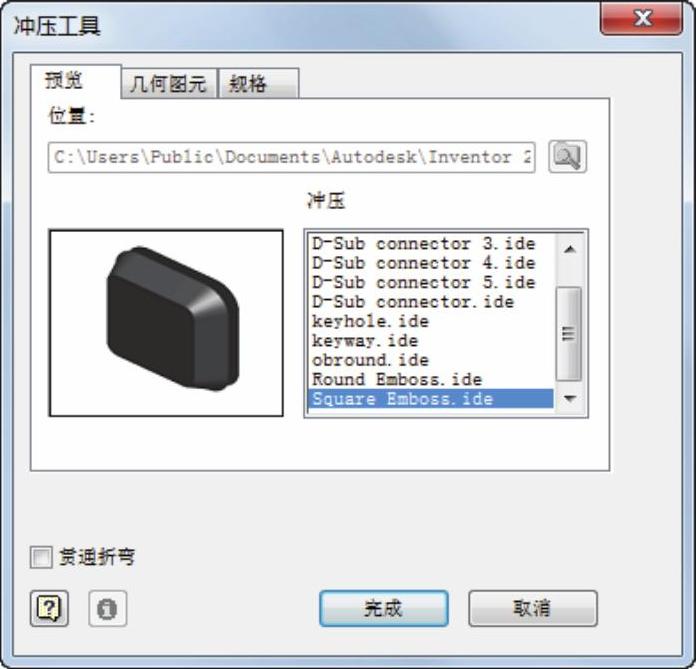

图6-104 “冲压工具”对话框

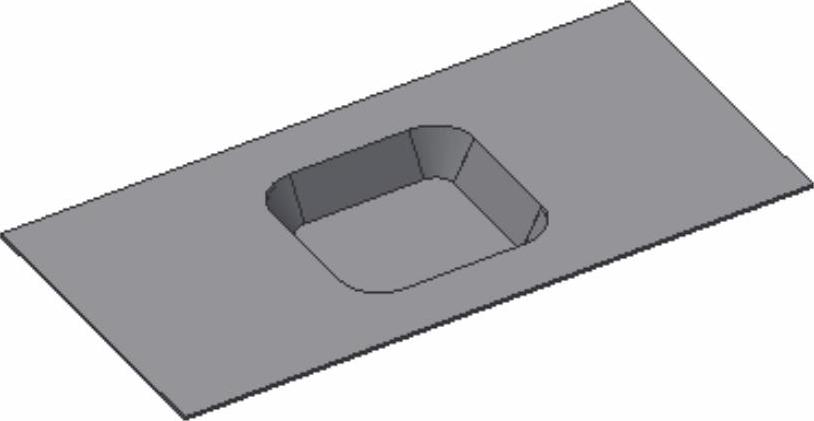

图6-105 冲压

“冲压工具”对话框中的选项说明如下： (www.daowen.com)

1.预览

（1）位置：允许选择包含钣金冲压iFeature的文件夹。

（2）冲压：在选择列表左侧的图形窗格中预览选定的iFeature。

2.几何图元（如图6-106所示）

（1）中心：自动选择用于定位iFeature的孔中心。如果钣金平板上有多个孔中心，则每个孔中心上都会放置iFeature。

（2）角度：指定用于定位iFeature的平面角度。

（3）刷新：重新绘制满足几何图元要求的iFeature。

3.规格（如图6-107所示）

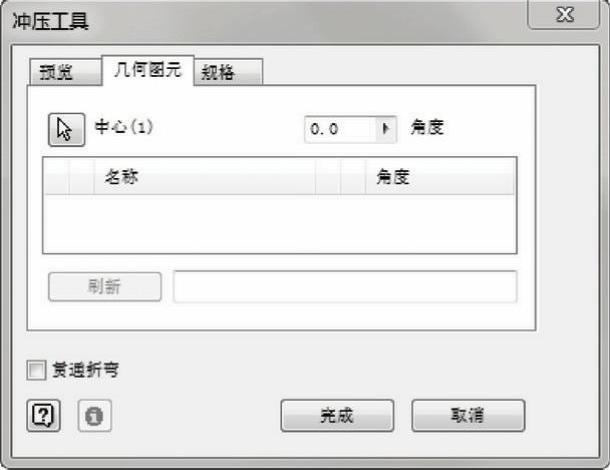

图6-106 “几何图元”选项卡

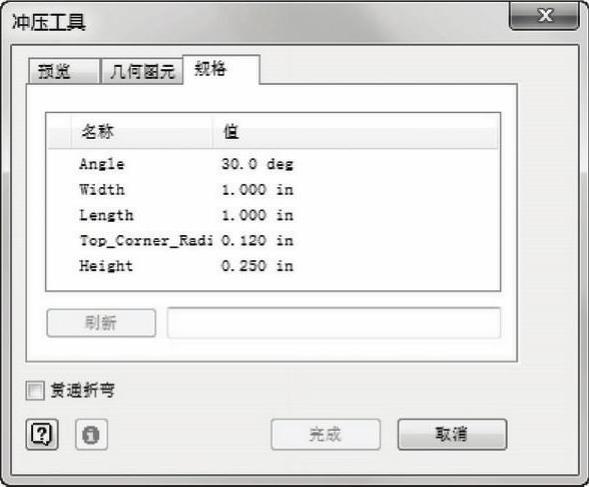

图6-107 “规格”选项卡

修改冲压形状的参数以更改其大小。列表框中列出每个控制形状的参数的“名称”和“值”，双击修改值。
