添加拐角接缝在钣金平板中的步骤及对话框操作

时间:2023-06-17 理论教育 版权反馈
【摘要】:在钣金平板中添加拐角接缝,可以在相交或共面的两个平板之间创建接缝。在对话框中接受默认接缝类型或选择其他接缝类型。在对话框中单击“确定”按钮,完成拐角接缝,结果如图6-102所示。图6-100 “拐角接缝”对话框图6-101 选择边图6-102 拐角接缝“拐角接缝”对话框中的选项说明如下:1.形状选择模型的边并指定是否接缝拐角。

添加拐角接缝在钣金平板中的步骤及对话框操作

在钣金平板中添加拐角接缝,可以在相交或共面的两个平板之间创建接缝。

拐角接缝的操作步骤如下:

(1)单击“钣金”标签栏“修改”面板上的“拐角接缝”按钮 978-7-111-53165-4-Chapter06-235.jpg ,打开“拐角接缝”对话框,如图6-100所示。

(2)在相邻的两个钣金平板上均选择模型边,如图6-101所示。

(3)在对话框中接受默认接缝类型或选择其他接缝类型。

(4)在对话框中单击“确定”按钮,完成拐角接缝,结果如图6-102所示。

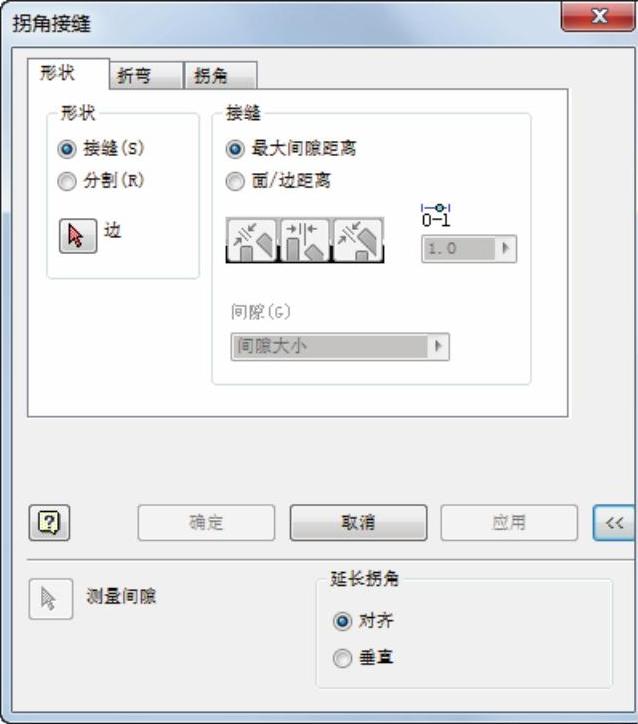

图6-100 “拐角接缝”对话框

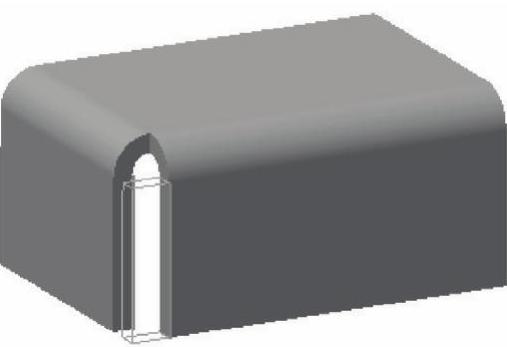

图6-101 选择边

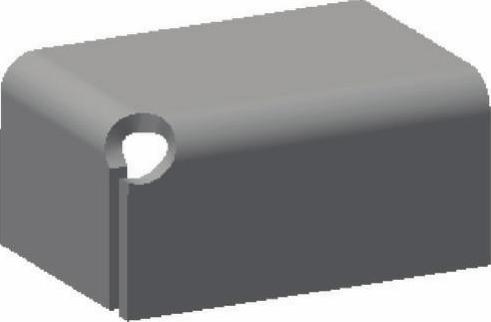

图6-102 拐角接缝

“拐角接缝”对话框中的选项说明如下: (www.daowen.com)

1.形状

选择模型的边并指定是否接缝拐角。

(1)接缝:指定现有的共面或相交钣金平板之间的新拐角几何图元。

(2)分割:此选项打开方形拐角以创建钣金拐角接缝。

(3)边:在每个面上选择模型边。

2.接缝

(1)最大间隙距离:使用该选项创建拐角接缝间隙,可以与使用物理检测标尺方式一致的方式对其进行测量。

(2)面/边距离:使用该选项创建拐角接缝间隙,可以测量从与选定的第一条边相邻的面到选定的第二条边的距离。

技巧:

可以使用哪两种方法来创建和测量拐角接缝间隙?

(1)面/边方法:基于从与第一个选定边相关联的凸缘边到第二个选定边的测量单位而应用接缝间隙的方法。

(2)最大间隙距离方法:通过滑动物理检测厚薄标尺来测量接缝间隙的方法。
