绘制如图6-87所示的书架。操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Sheet Metal.ipt”选项，单击“创建”按钮，新建一个钣金文件。

（2）创建草图1。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 和“圆弧”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-88所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

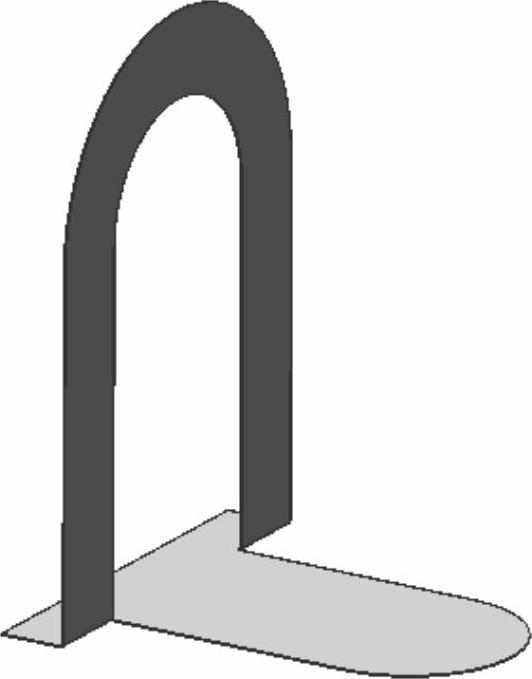

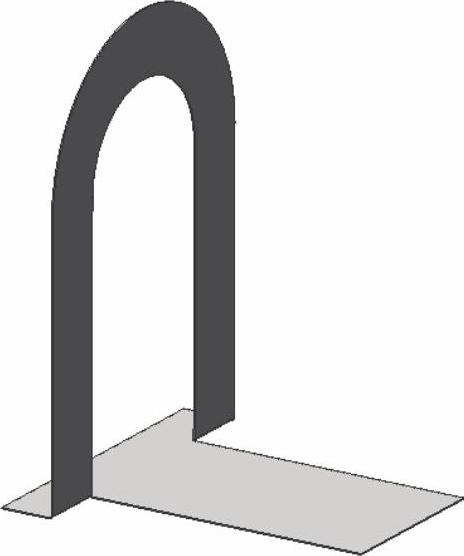

图6-87 书架

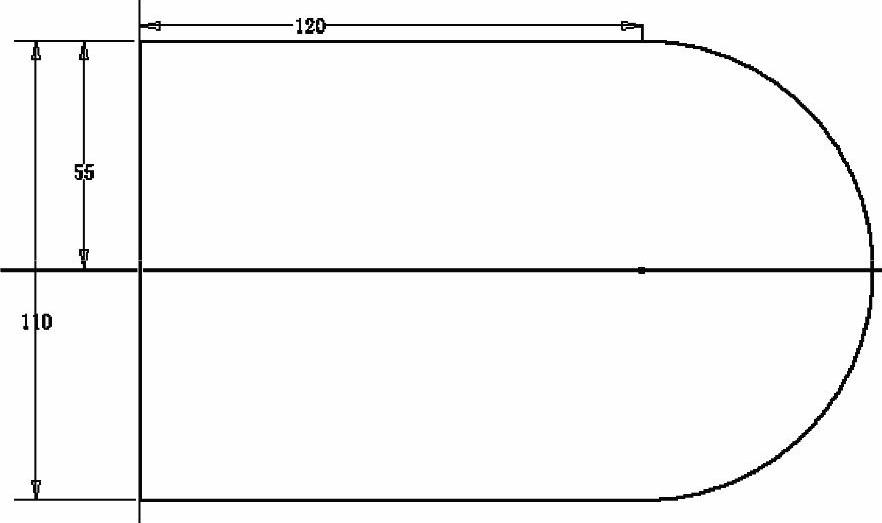

图6-88 绘制草图1

（3）创建平板。单击“钣金”标签栏“创建”面板上的“平板”按钮 ，打开“面”对话框，系统自动选取上步绘制的草图为截面轮廓，如图6-89所示。单击“确定”按钮完成平板，如图6-90所示。

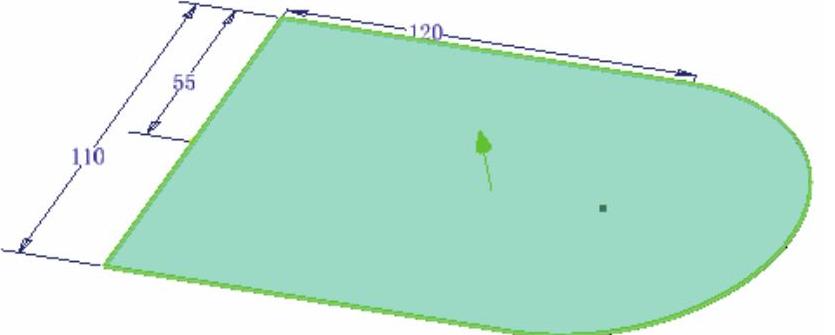

图6-89 选择截面

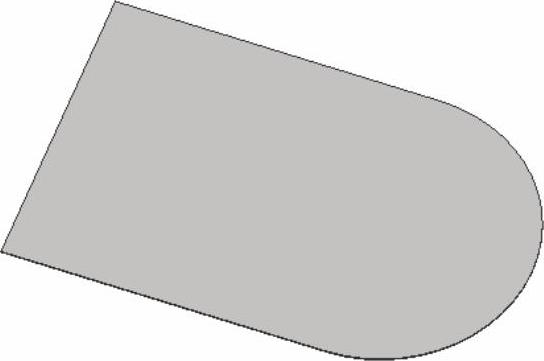

图6-90 创建平板

（4）创建草图2。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择平板的上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 和“圆弧”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图6-91所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（5）创建剪切。单击“钣金”标签栏“修改”面板上的“剪切”按钮 ，打开“剪切”对话框，选择如图6-92所示的截面轮廓。采用默认设置，单击“确定”按钮。

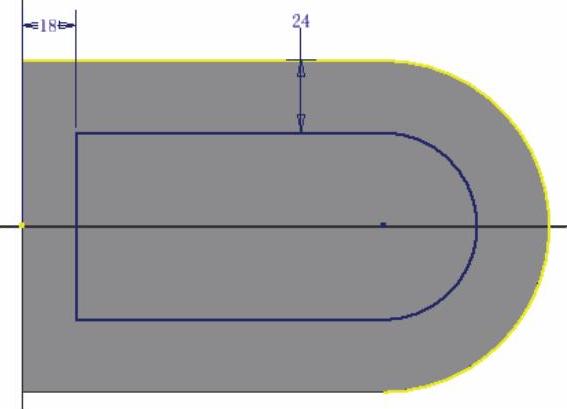

图6-91 绘制草图2

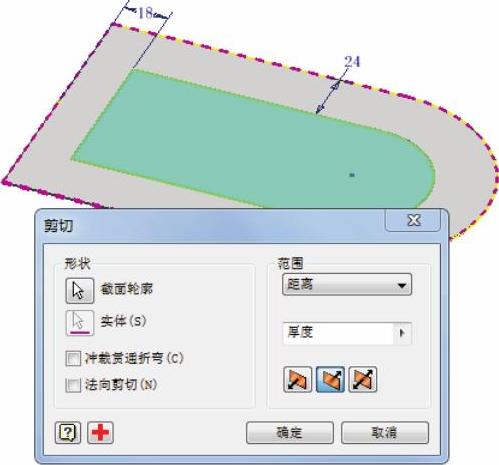

图6-92 “剪切”对话框

（6）创建草图3。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择平板上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 ，绘制草图如图6-93所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。 (www.daowen.com)

（7）创建折叠1。单击“钣金”标签栏“创建”面板上的“折叠”按钮 ，打开“折叠”对话框，输入折叠角度为90deg，选择“折弯起始线”选项 ，如图6-94所示。单击“确定”按钮，结果如图6-95所示。

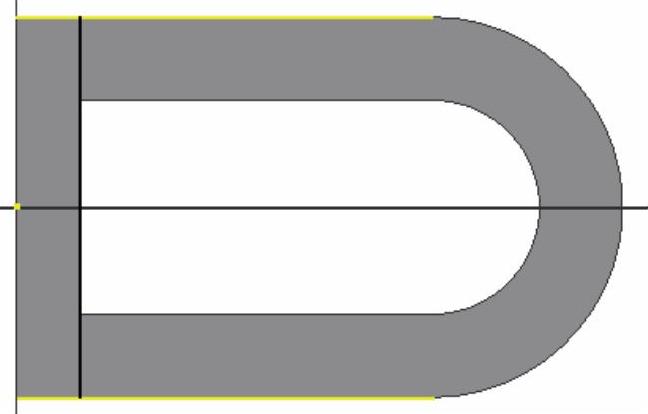

图6-93 绘制草图3

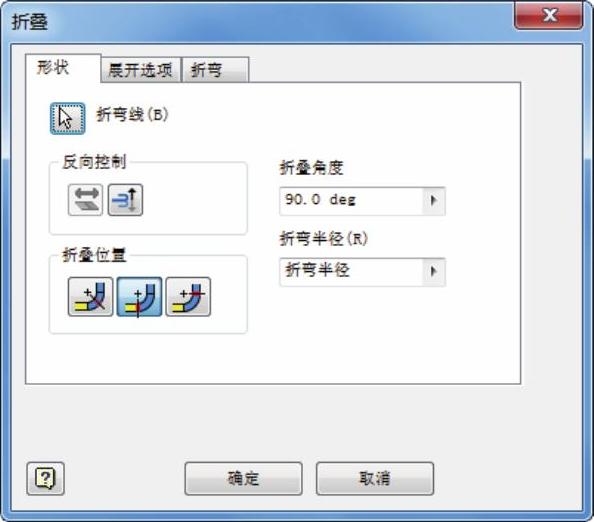

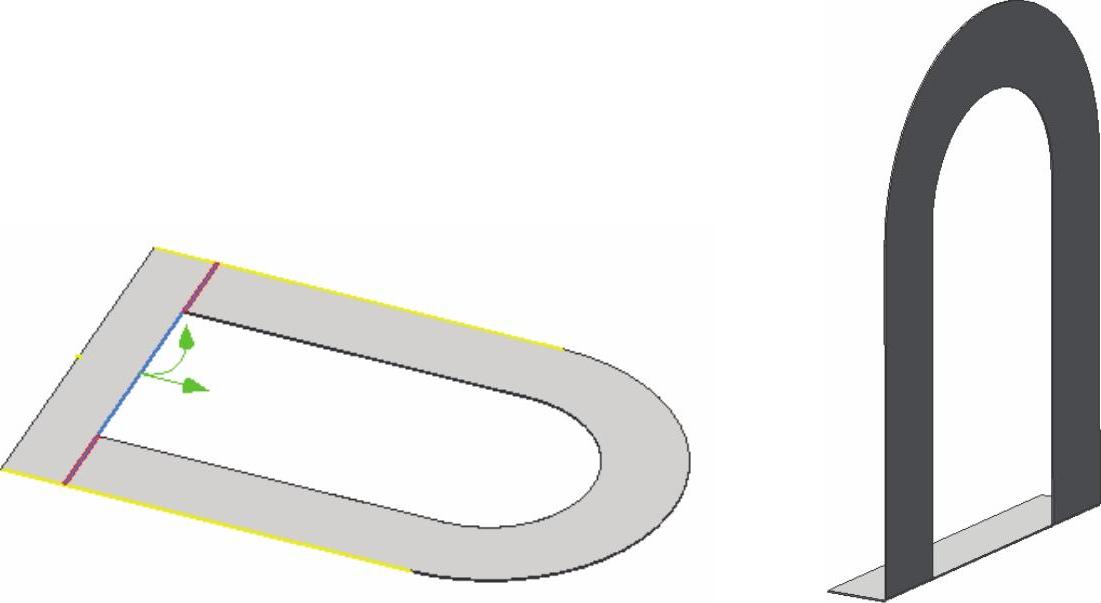

图6-94 设置参数

图6-95 创建折叠

（8）创建凸缘。单击“钣金”标签栏“创建”面板上的“凸缘”按钮 ，打开“凸缘”对话框，选择如图6-96所示的边，输入高度为102 mm，凸缘角度为0 deg，选择“从两个外侧面的交线折弯”选项 和“折弯面范围之内”选项 ，单击 按钮，展开对话框，选择“宽度”类型，选择“居中”选项，输入宽度为62 mm，如图6-96所示，单击“确定”按钮，结果如图6-97所示。

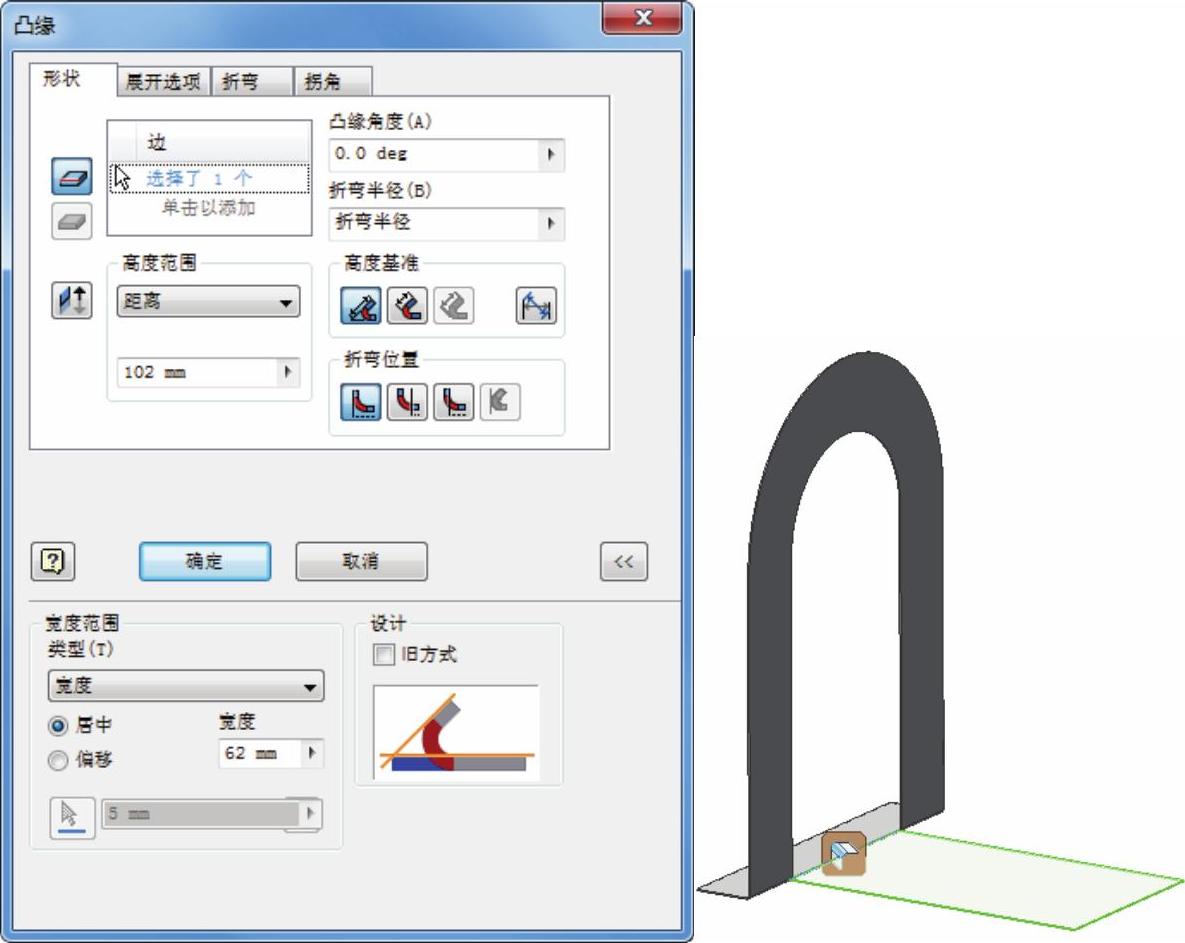

图6-96 设置参数

图6-97 创建凸缘

（9）创建圆角。单击“钣金”标签栏“修改”面板上的“圆角”按钮 ，选择如图6-98所示的边进行圆角处理，输入半径为31mm，单击“确定”按钮，完成圆角处理，结果如图6-99所示。

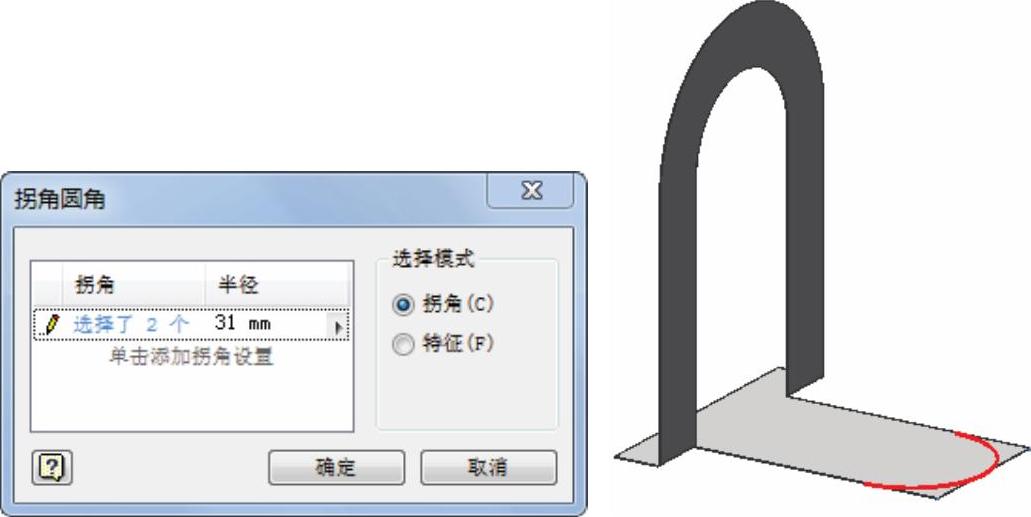

图6-98 设置参数

图6-99 圆角处理

（10）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“书架.ipt”，单击“保存”按钮，保存文件。
