如何在草图中进行剪切?

剪切就是从钣金平板中删除材料,在钣金平板上绘制截面轮廓,然后贯穿一个或多个平板进行切割。

剪切钣金特征的操作步骤如下:

(1)单击“钣金”标签栏“修改”面板上的“剪切”按钮 978-7-111-53165-4-Chapter06-193.jpg ,打开“剪切”对话框,如图6-83所示。

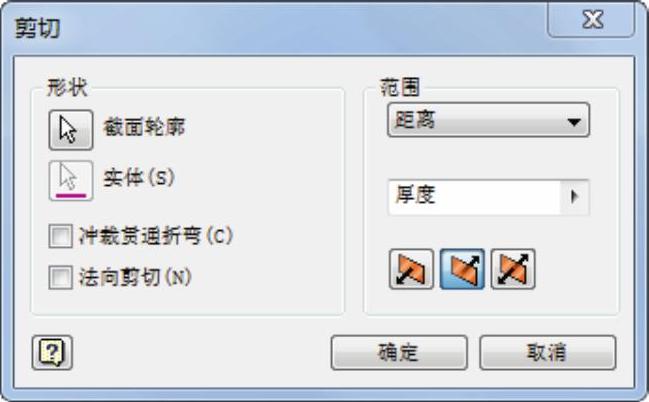

图6-83 “剪切”对话框

(2)如果草图中只有一个截面轮廓,系统将自动选择,如果有多个截面轮廓,单击“截面轮廓”按钮,选择要切割的截面轮廓,如图6-84所示。

(3)在范围下选择终止方式,调整剪切方向。

(4)在对话框中单击“确定”按钮,完成剪切,结果如图6-85所示。

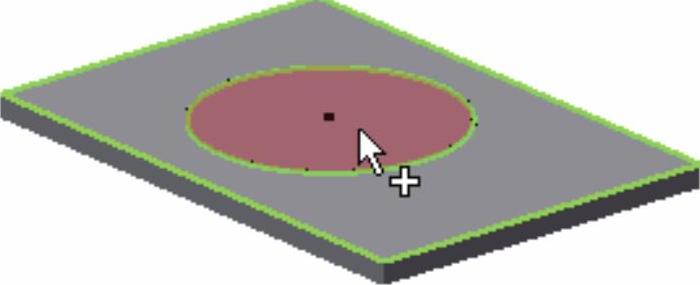

图6-84 选择截面轮廓

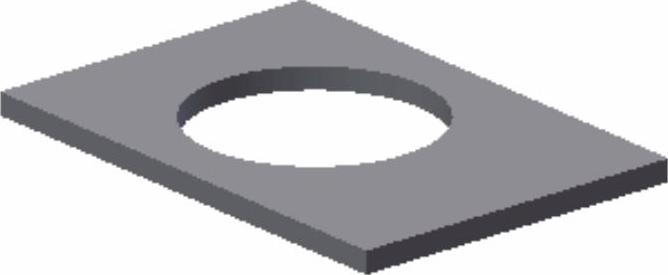

图6-85 完成剪切

“剪切”对话框中的选项说明如下:

1.形状 (www.daowen.com)

(1)截面轮廓:选择一个或多个截面作为要删除材料的截面轮廓。

(2)冲裁贯通折弯:勾选此复选框,通过环绕截面轮廓贯通平板以及一个或多个钣金折弯的截面轮廓来删除材料。

(3)法向剪切:将选定的截面轮廓投影到曲面,然后按垂直于投影相交的面进行剪切。

2.范围

(1)距离:默认为平板的厚度,如图6-86a所示。

(2)到表面或平面:剪切终止于下一个表面或平面,如图6-86b所示。

(3)到:选择终止剪切的表面或平面。可以在所选面或其延伸面上终止剪切,如图6-86c所示。

(4)从表面到表面:选择终止拉伸的起始和终止面或平面,如图6-86d所示。

(5)贯通:在指定方向上贯通所有特征和草图拉伸截面轮廓,如图6-86e所示。

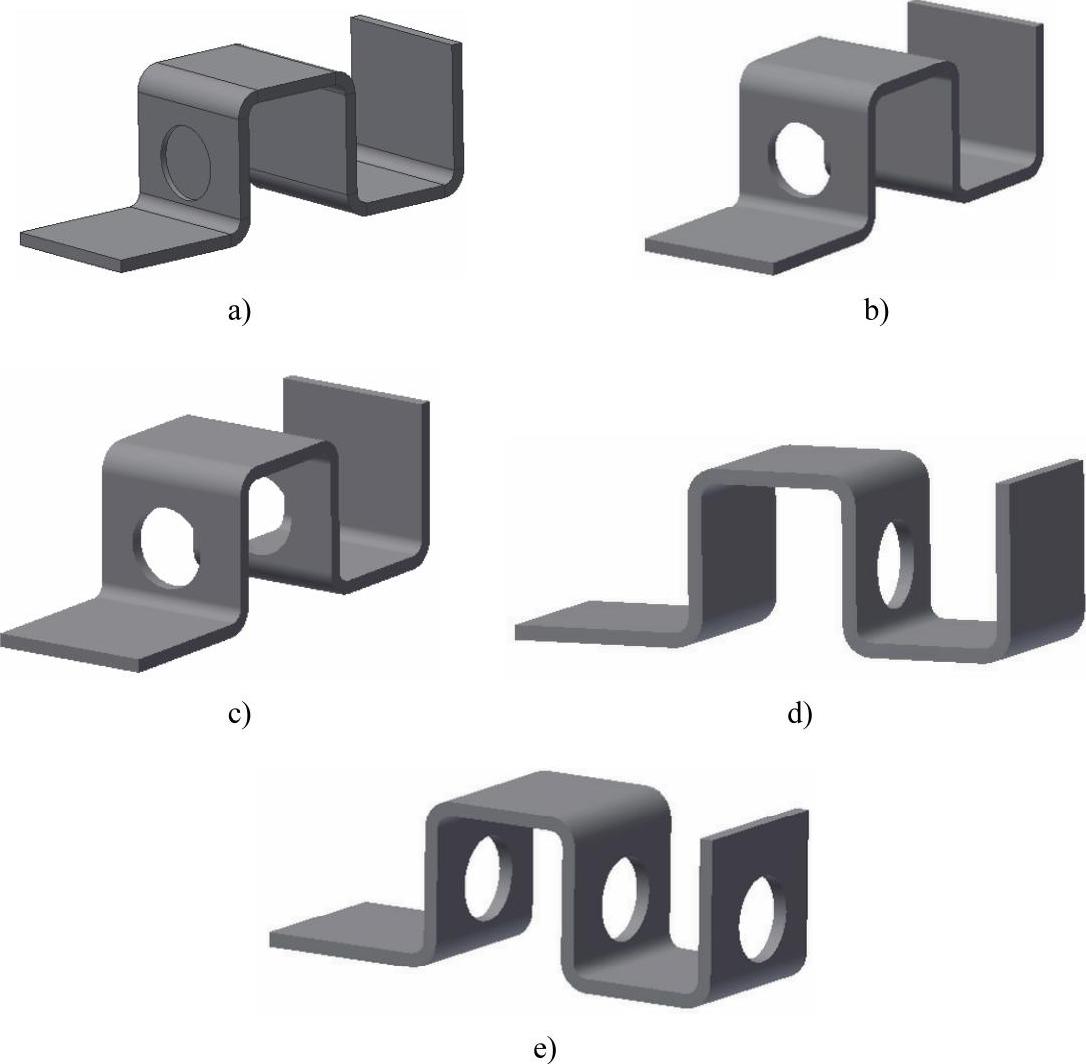

图6-86 范围示意图

a) 距离为厚度/2 b) 到表面或平面 c) 到 d) 从表面到表面 e) 贯通
