绘制如图6-58所示的钣金支架。

操作步骤

(1)新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter06-127.jpg ,在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Sheet Metal.ipt”选项,单击“创建”按钮,新建一个钣金文件。

(2)创建草图1。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter06-128.jpg ,选择XY平面为草图绘制平面,进入草图绘制环境。利用草图命令绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter06-129.jpg ,标注尺寸如图6-59所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter06-130.jpg ,退出草图环境。

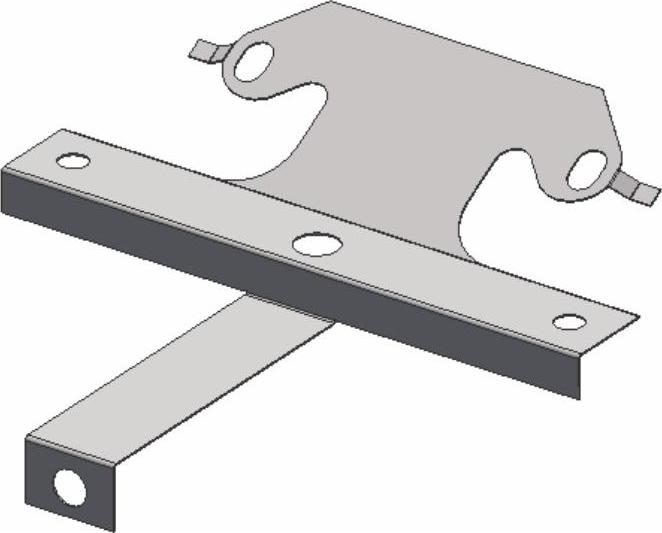

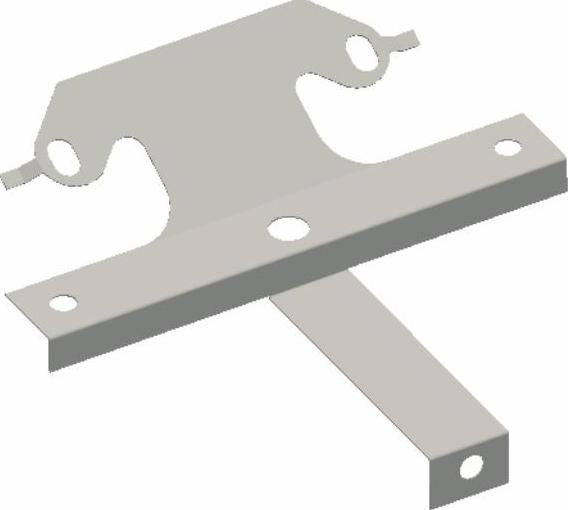

图6-58 钣金支架

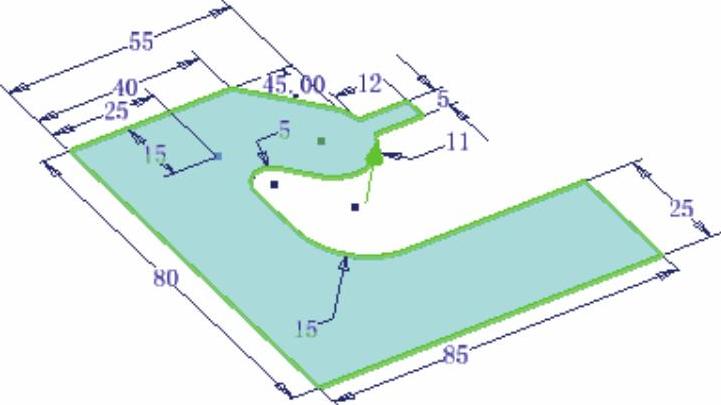

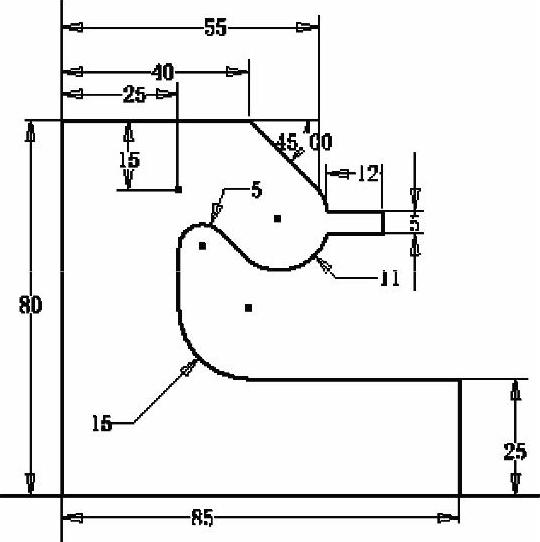

图6-59 绘制草图1

(3)创建平板。单击“钣金”标签栏“创建”面板上的“平板”按钮 978-7-111-53165-4-Chapter06-133.jpg ,打开“面”对话框,系统自动选取上步绘制的草图为截面轮廓,如图6-60所示。单击“确定”按钮完成平板,如图6-61所示。


图6-60 选择截面

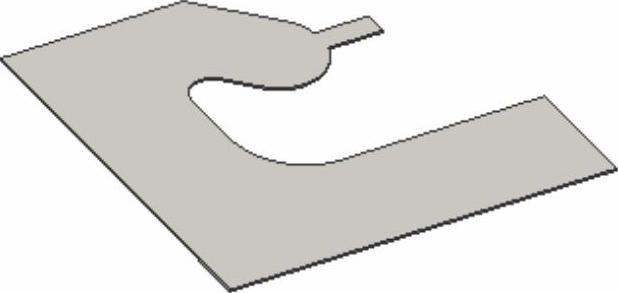

图6-61 创建平板

(4)创建草图2。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter06-136.jpg ,选择平板的上表面为草图绘制平面,进入草图绘制环境。单击“草图”标签栏“创建”面板上的“槽”按钮 978-7-111-53165-4-Chapter06-137.jpg ,绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter06-138.jpg ,标注尺寸如图6-62所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter06-139.jpg ,退出草图环境。

(5)创建剪切。单击“钣金”标签栏“修改”面板上的“剪切”按钮 978-7-111-53165-4-Chapter06-140.jpg ,打开“剪切”对话框,选择如图6-63所示的截面轮廓。采用默认设置,单击“确定”按钮。


图6-62 绘制草图2

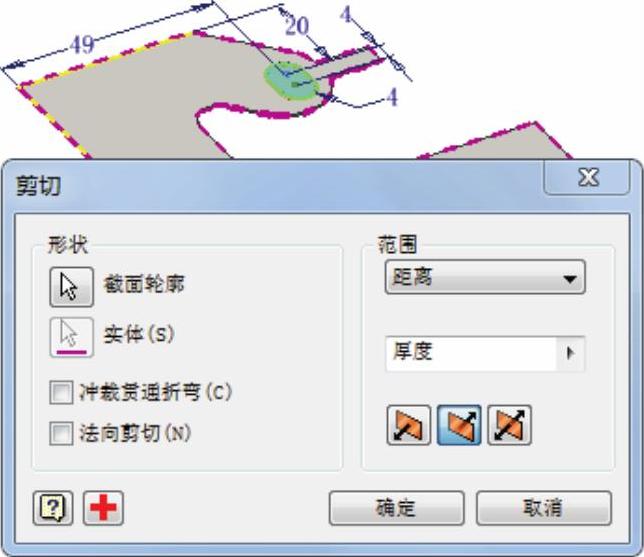

图6-63 “剪切”对话框

(6)创建草图3。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter06-143.jpg ,选择平板上表面为草图绘制平面,进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 978-7-111-53165-4-Chapter06-144.jpg ,绘制草图如图6-64所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter06-145.jpg ,退出草图环境。

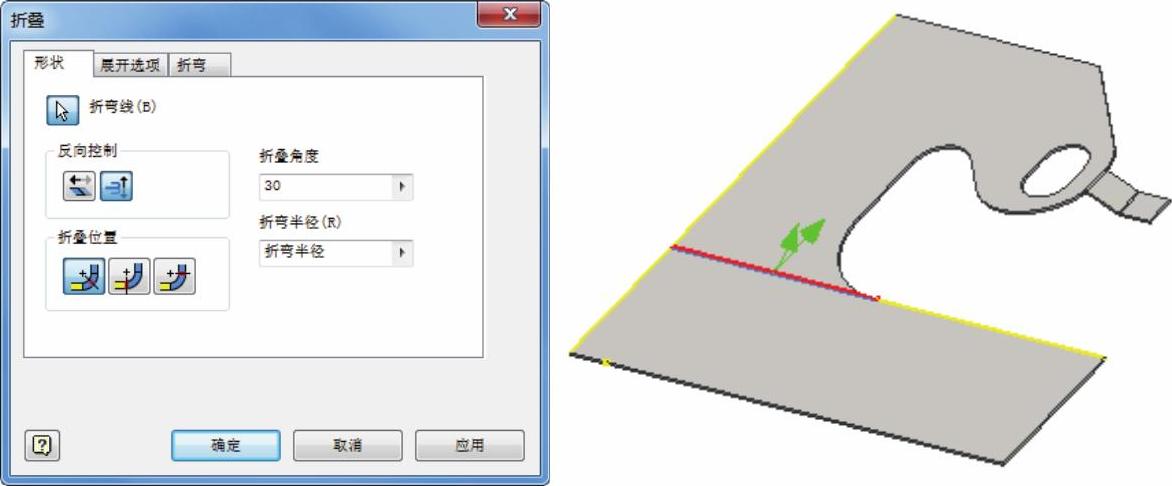

(7)创建折叠1。单击“钣金”标签栏“创建”面板上的“折叠”按钮 978-7-111-53165-4-Chapter06-146.jpg ,打开“折叠”对话框,选择如图6-65所示的草图线,输入折叠角度为30,选

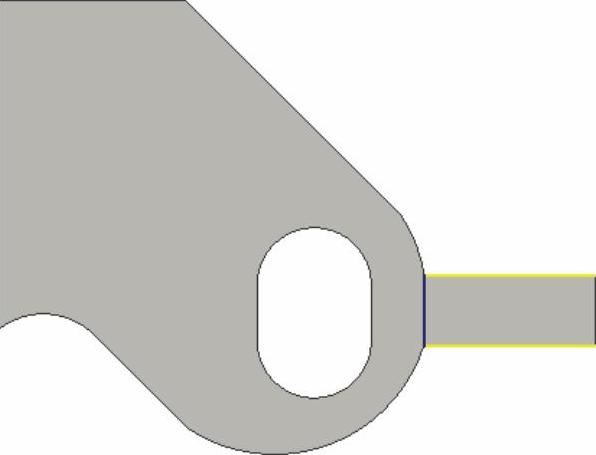

图6-64 绘制草图3

择“折弯中心线”选项 978-7-111-53165-4-Chapter06-148.jpg ,如图6-65所示。单击“确定”按钮,如图6-66所示。


图6-65 设置参数

(8)创建草图4。单击“钣金”标签栏“草图”面板的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter06-150.jpg ,选择如图6-66所示的面1为草图绘制平面,进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 978-7-111-53165-4-Chapter06-151.jpg ,绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter06-152.jpg ,标注尺寸如图6-67所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter06-153.jpg ,退出草图环境。

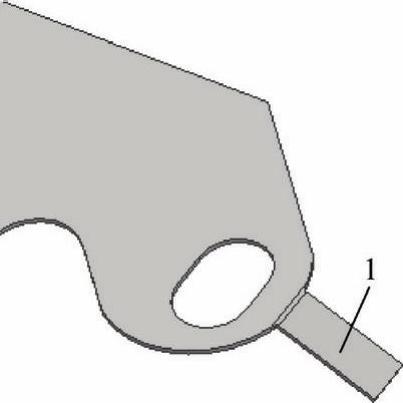

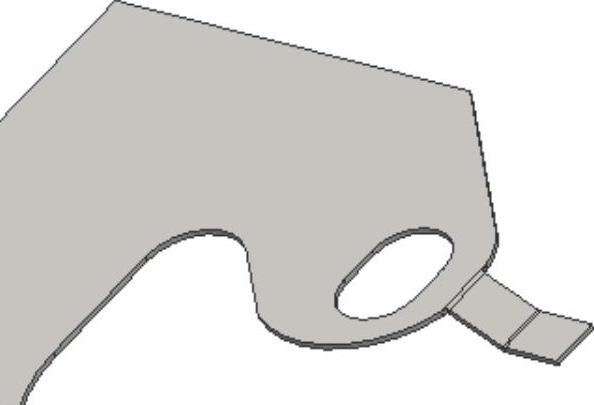

图6-66 创建折叠1

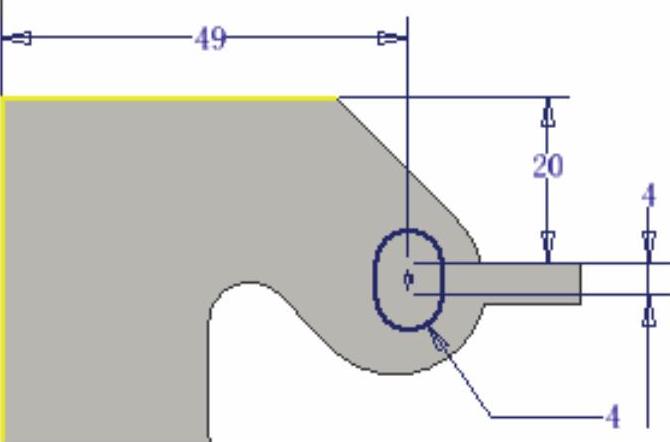

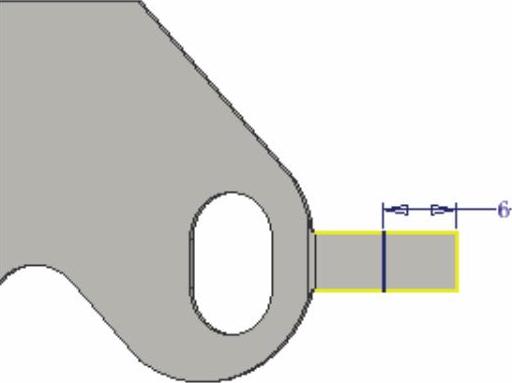

图6-67 绘制草图4

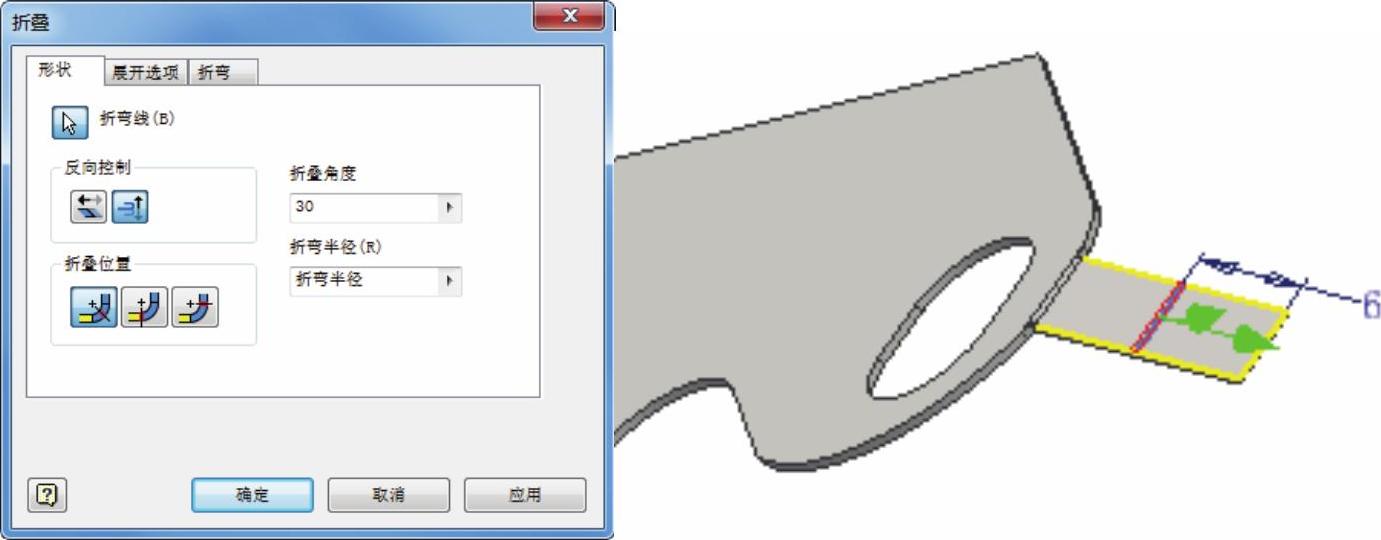

(9)创建折叠2。单击“钣金”标签栏“创建”面板上的“折叠”按钮 978-7-111-53165-4-Chapter06-156.jpg ,打开“折叠”对话框,选择如图6-68所示的草图线,输入折叠角度为30,选择“折弯中心线”选项 978-7-111-53165-4-Chapter06-157.jpg ,如图6-68所示。单击“确定”按钮,如图6-69所示。

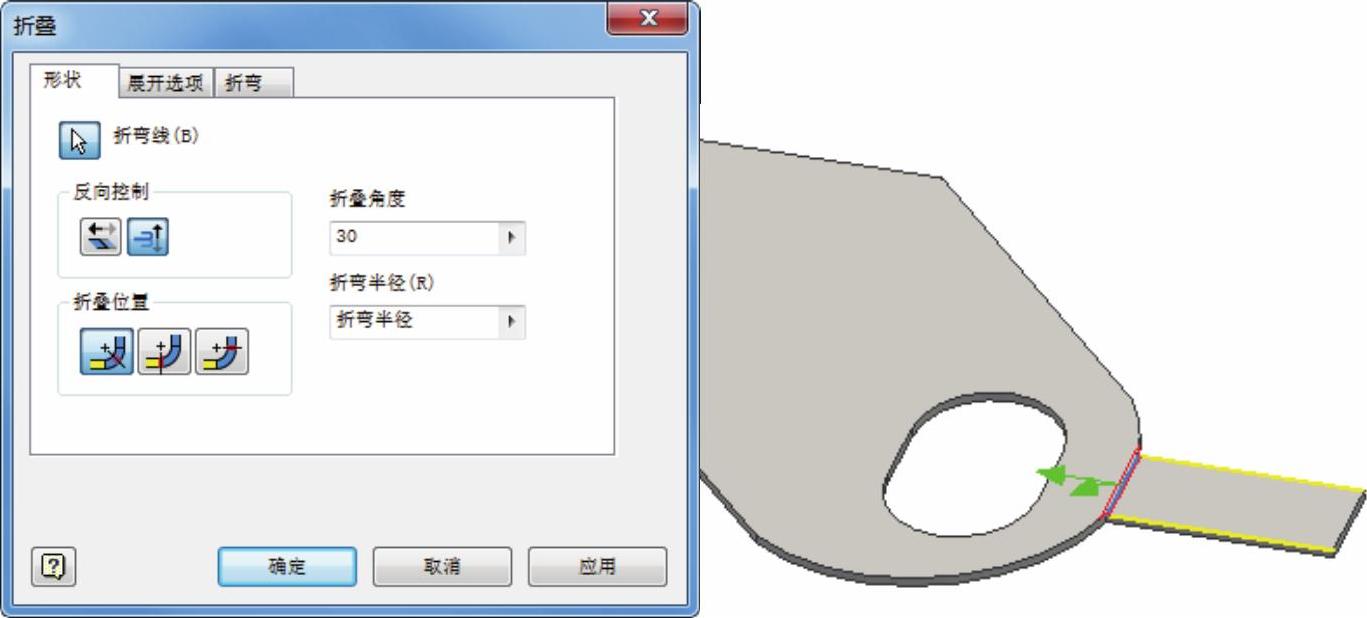

图6-68 设置参数

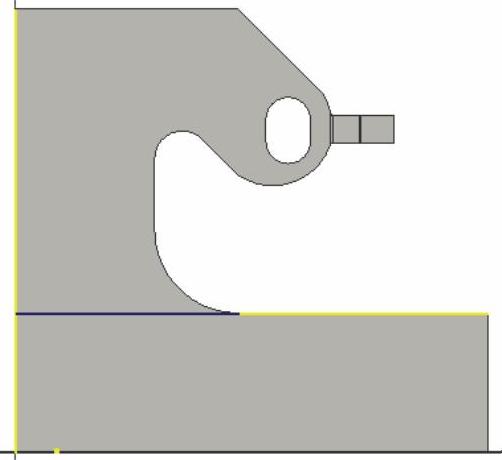

(10)创建草图5。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter06-159.jpg ,选择平板上表面为草图绘制平面,进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 978-7-111-53165-4-Chapter06-160.jpg ,绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter06-161.jpg ,标注尺寸如图6-70所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter06-162.jpg ,退出草图环境。


图6-69 创建折叠2(www.daowen.com)


图6-70 绘制草图5

(11)创建折叠3。单击“钣金”标签栏“创建”面板上的“折叠”按钮 978-7-111-53165-4-Chapter06-165.jpg ,打开“折叠”对话框,选择如图6-71所示的草图线,输入折叠角度为30,选择“折弯起始线”选项 978-7-111-53165-4-Chapter06-166.jpg ,如图6-71所示。单击“确定”按钮,如图6-72所示。

(12)创建凸缘1

1)单击“钣金”标签栏“创建”面板上的“凸缘”按钮 978-7-111-53165-4-Chapter06-167.jpg ,打开“凸缘”对话框,选择如图6-73所示的边,输入高度为20mm,凸缘角度为90 deg,选择“从两个外侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-168.jpg 和“折弯面范围之内”选项 978-7-111-53165-4-Chapter06-169.jpg ,单击“确定”按钮。


图6-71 设置参数

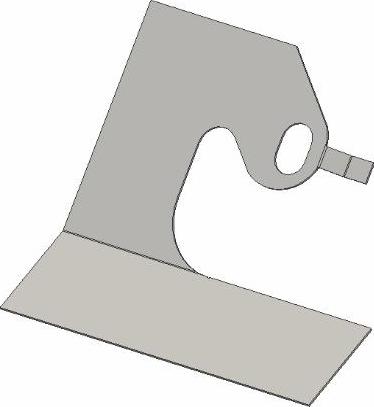

图6-72 创建折叠3

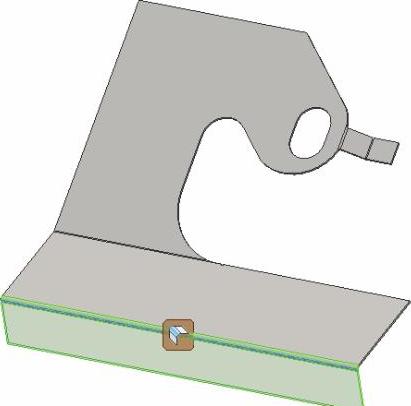

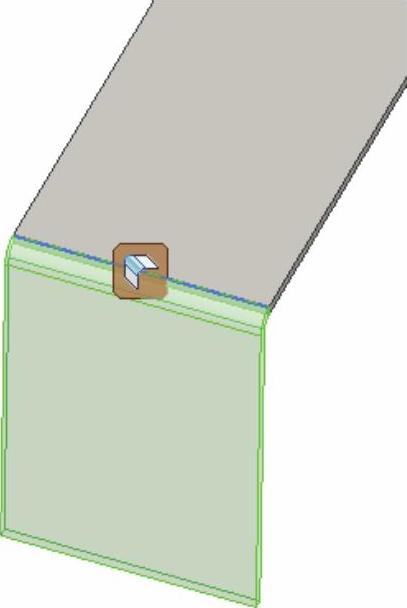

图6-73 选取边线

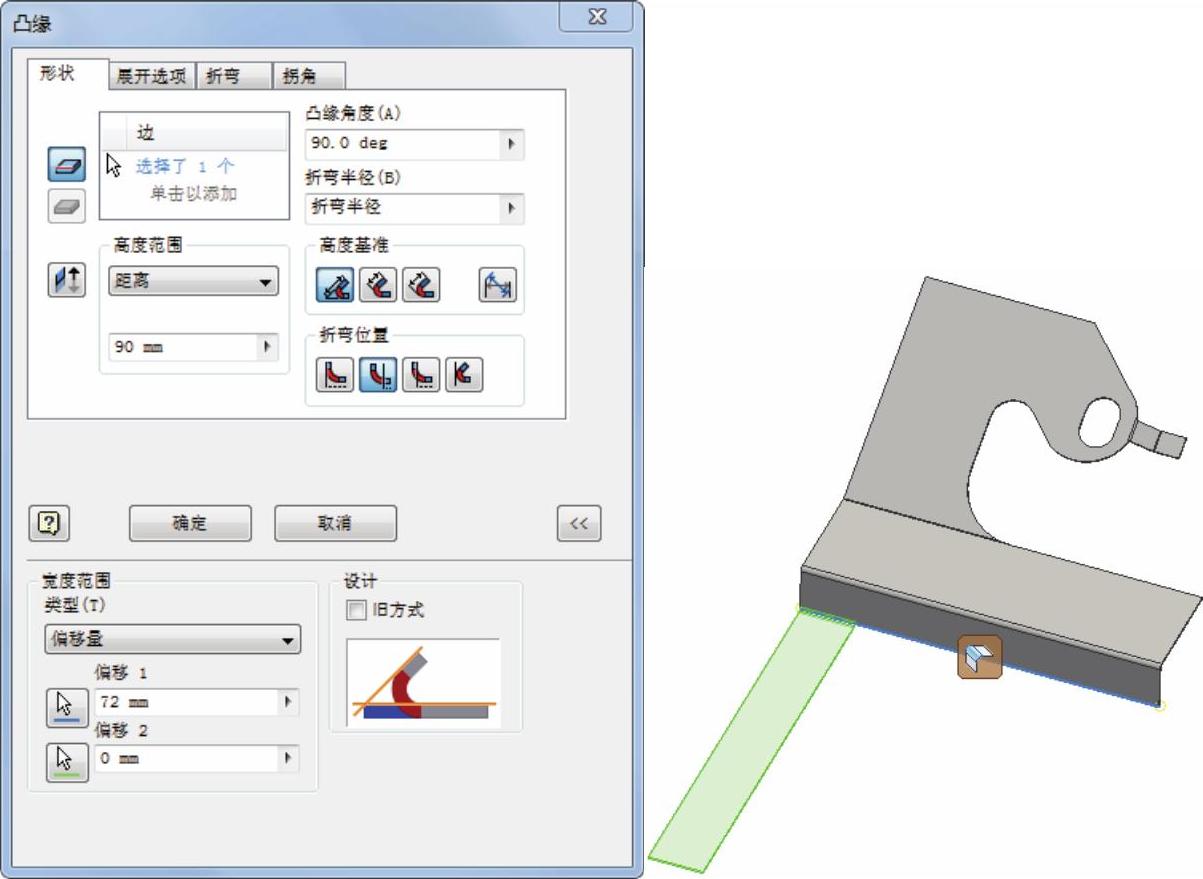

2)单击“钣金”标签栏“创建”面板上的“凸缘”按钮,打开“凸缘”对话框,选择如图6-75所示的边,输入高度为90mm,凸缘角度为90 deg,选择“从两个外侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-173.jpg 和“从相邻面折弯”选项 978-7-111-53165-4-Chapter06-174.jpg ,单击 978-7-111-53165-4-Chapter06-175.jpg 按钮,展开对话框,选择“偏移量”类型,输入偏移1为72mm,偏移2为0mm,如图6-74所示,单击“确定”按钮。


图6-74 设置参数

(3)单击“钣金”标签栏“创建”面板上的“凸缘”按钮 978-7-111-53165-4-Chapter06-177.jpg ,打开“凸缘”对话框选择如图6-75所示的边,输入高度为18mm,凸缘角度为90deg,选择“从两个外侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-178.jpg 和“从相邻面折弯”选项 978-7-111-53165-4-Chapter06-179.jpg ,单击“确定”按钮,结果如图6-76所示。


图6-75 选取边

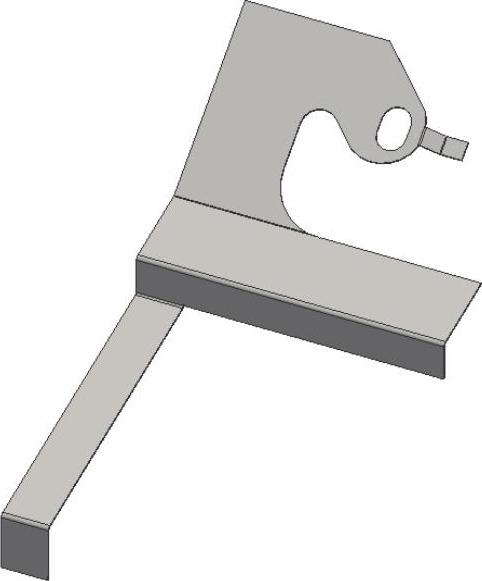

图6-76 创建凸缘

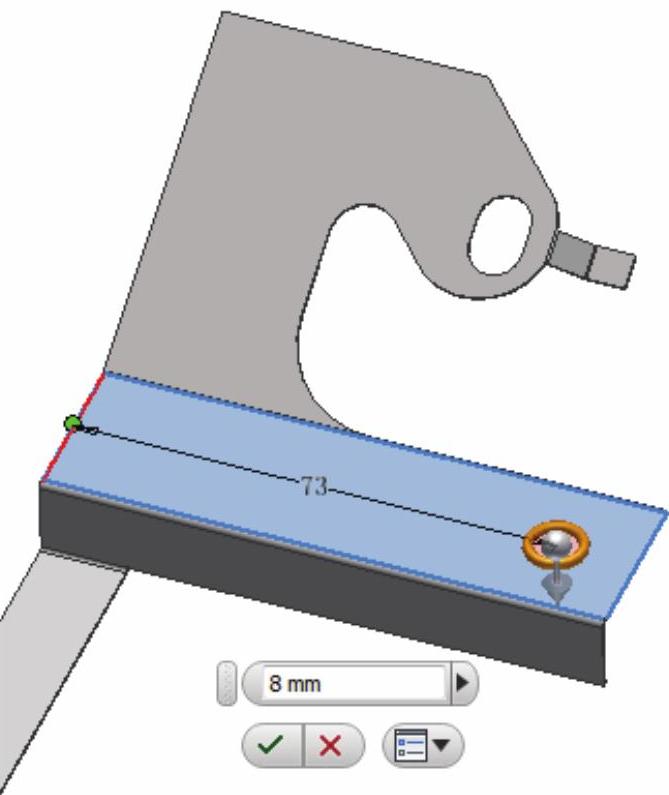

(13)创建直孔1。单击“三维模型”标签栏“修改”面板上的“孔”按钮 978-7-111-53165-4-Chapter06-182.jpg ,打开“孔”对话框。在放置下拉列表中选择“线性”放置方式,选取如图6-77所示的面为孔放置面,选取边线中点为参考,输入距离为73 mm,选择“贯通”终止方式,输入孔直径为8mm,如图6-77所示,单击“确定”按钮,完成孔的创建,如图6-78所示。


图6-77 设置参数

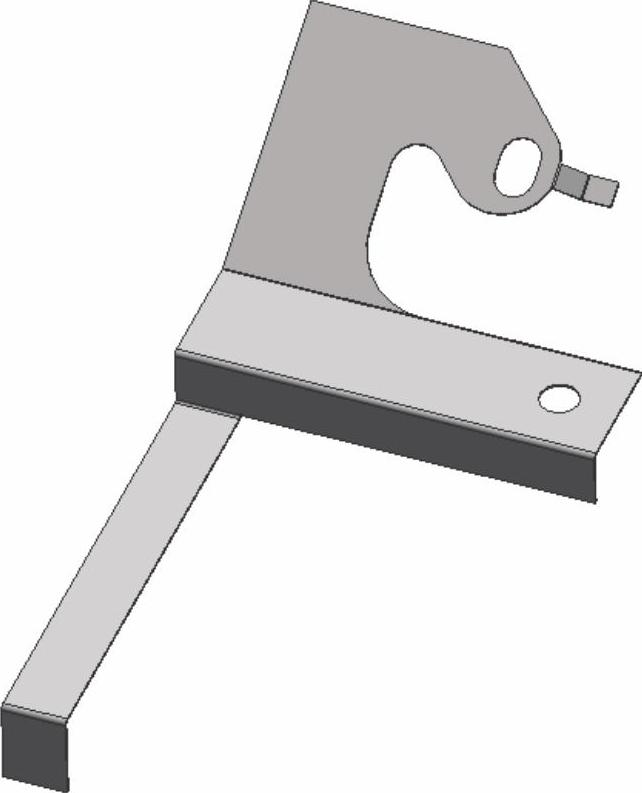

图6-78 创建孔1

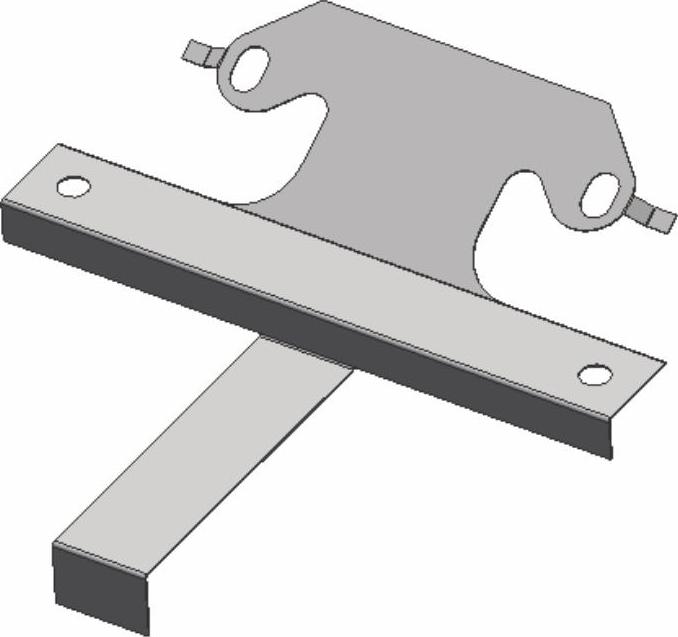

(14)镜像实体。单击“钣金”标签栏“阵列”面板上的“镜像”按钮 978-7-111-53165-4-Chapter06-185.jpg ,打开如图6-79所示“镜像”对话框,单击“镜像实体”按钮 978-7-111-53165-4-Chapter06-186.jpg ,系统自动选取已创建好的钣金零件为要镜像的实体,选择零件侧面为镜像平面,单击“确定”按钮,结果如图6-80所示。


图6-79 “镜像”对话框


图6-80 镜像特征

(15)创建直孔2。单击“三维模型”标签栏“修改”面板上的“孔”按钮 978-7-111-53165-4-Chapter06-189.jpg ,打开“孔”对话框。在放置下拉列表中选择“线性”放置方式,选取如图6-81所示的面为孔放置面,选取边线1为参考1,输入距离为13mm,选取边线2为参考2,输入距离为8mm,选择“贯通”终止方式,输入孔直径为10mm,如图6-81所示,单击“确定”按钮,完成孔的创建,如图6-82所示。

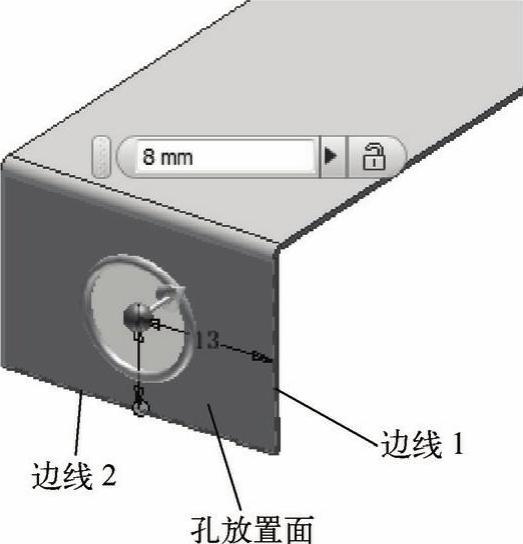

图6-81 设置参数


图6-82 创建孔2

(16)保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter06-192.jpg ,打开“另存为”对话框,输入文件名为“钣金支架.ipt”,单击“保存”按钮,保存文件。
