钣金折弯特征创建与设置

钣金折弯特征通常用于连接为满足特定设计条件而在某个特殊位置创建的钣金平板。通过选择现有钣金特征上的边,使用由钣金样式定义的折弯半径和材料厚度将材料添加到模型。

折弯的操作步骤如下:

(1)单击“钣金”标签栏“创建”面板上的“折弯”按钮 978-7-111-53165-4-Chapter06-109.jpg ,打开“折弯”对话框,如图6-48所示。

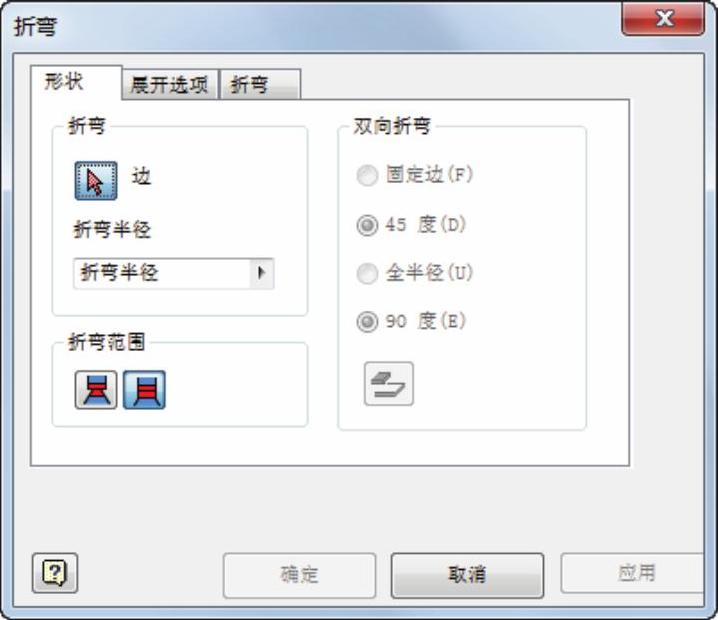

图6-48 “折弯”对话框

(2)在视图中选择平板上的模型边,如图6-49所示。

(3)在对话框中选择折弯类型,设置折弯参数,如图6-50所示。如果平板平行但不共面,则可在双向折弯选项中选择折弯方式。

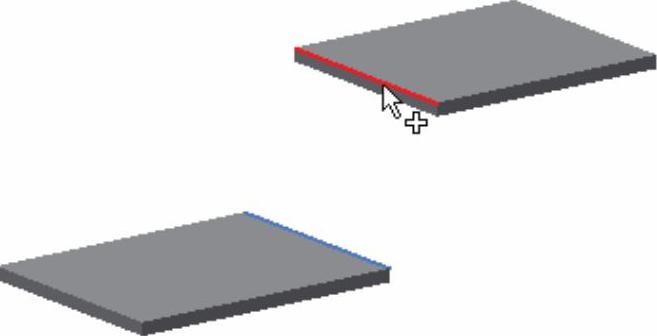

图6-49 选择边

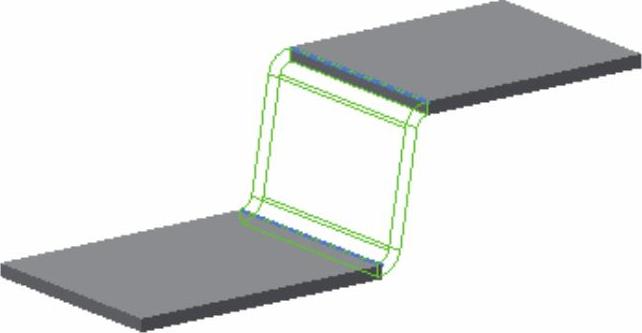

图6-50 设置折弯参数

(4)在对话框中单击“确定”按钮,完成折弯特征,结果如图6-51所示。

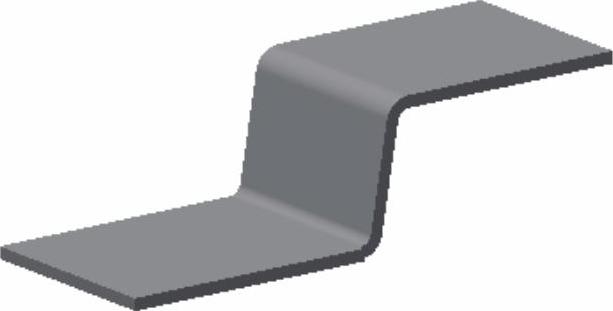

图6-51 折弯特征(www.daowen.com)

“折弯”对话框中的选项说明如下:

1.折弯

(1)边:在每个平板上选择模型边,根据需要修剪或延伸平板创建折弯。

(2)折弯半径:显示默认的折弯半径。

2.双向折弯

(1)固定边:添加等长折弯到现有的钣金边。

(2)45度:平板根据需要进行修剪或延伸,并插入45°折弯。

(3)全半径:平板根据需要进行修剪或延伸,并插入半圆折弯,如图6-52b所示

(4)90度:平板根据需要进行修剪或延伸,并插入90°折弯,如图6-52c所示。

(5)固定边反向 978-7-111-53165-4-Chapter06-114.jpg :反转顺序。

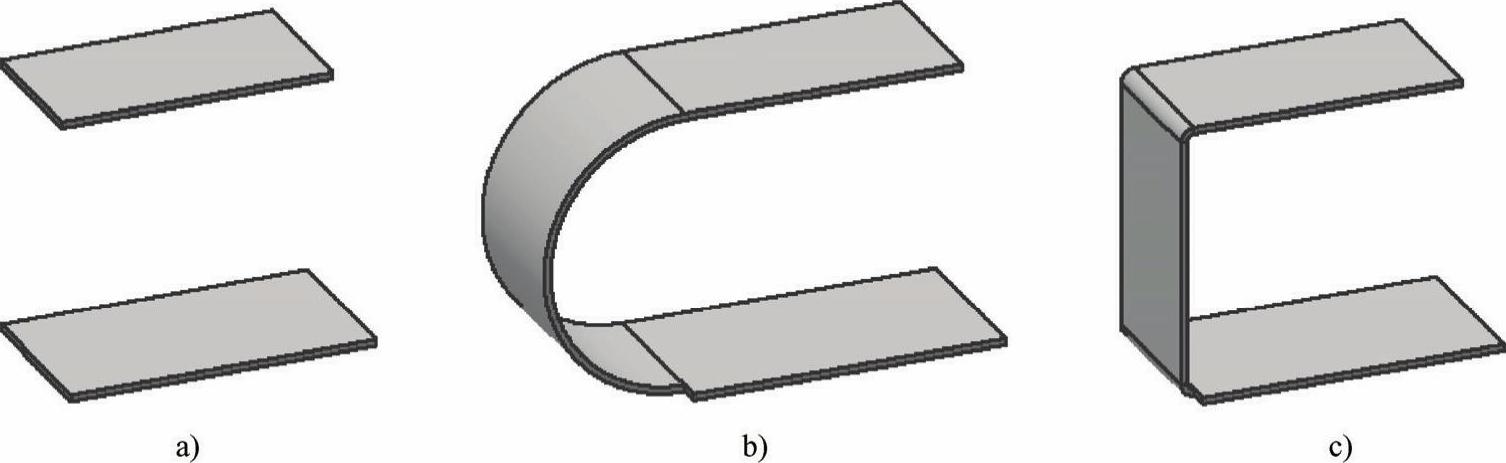

图6-52 双向折弯示意图

a) 原图 b) 全半径 c) 90°
