绘制如图6-31所示的消毒柜顶后板。

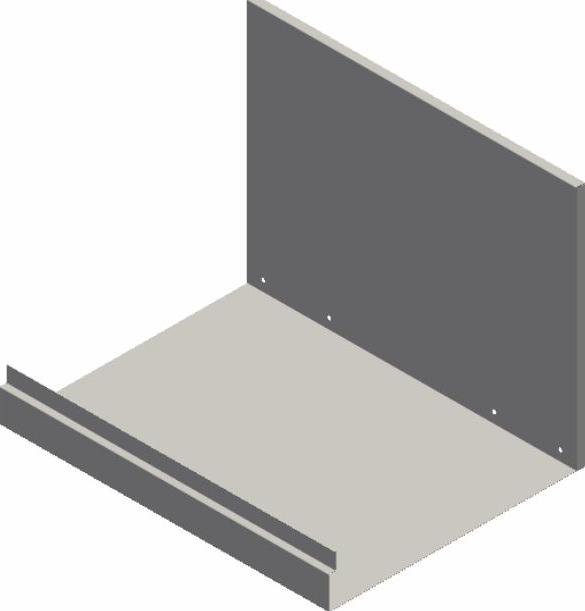

图6-31 消毒柜顶后板

操作步骤

(1)新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter06-69.jpg ,在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Sheet Metal.ipt”选项,单击“创建”按钮,新建一个钣金文件。

(2)创建草图。单击“钣金”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter06-70.jpg ,选择XY平面为草图绘制平面,进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 978-7-111-53165-4-Chapter06-71.jpg ,绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter06-72.jpg ,标注尺寸如图6-32所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter06-73.jpg ,退出草图环境。


图6-32 绘制草图

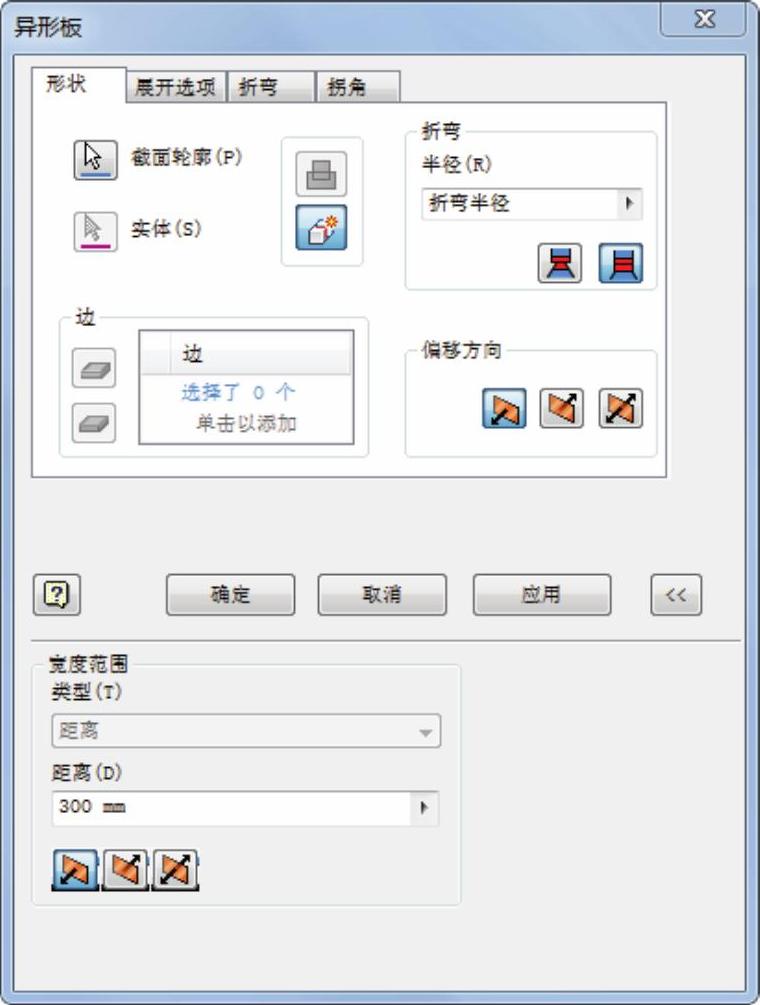

(3)创建异形板。单击“钣金”标签栏“创建”面板上的“异形板”按钮 978-7-111-53165-4-Chapter06-75.jpg ,打开“异形板”对话框,选择如图6-32所示的草图为截面轮廓,单击 978-7-111-53165-4-Chapter06-76.jpg 按钮,选择“距离”类型,输入距离为300mm,如图6-33所示,单击“确定”按钮,如图6-34所示。


图6-33 设置参数

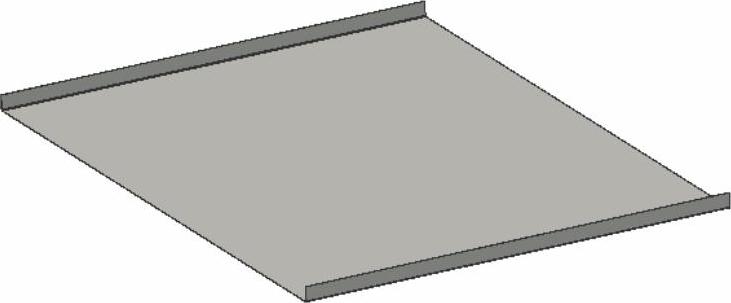

图6-34 创建异形板

(4)创建凸缘

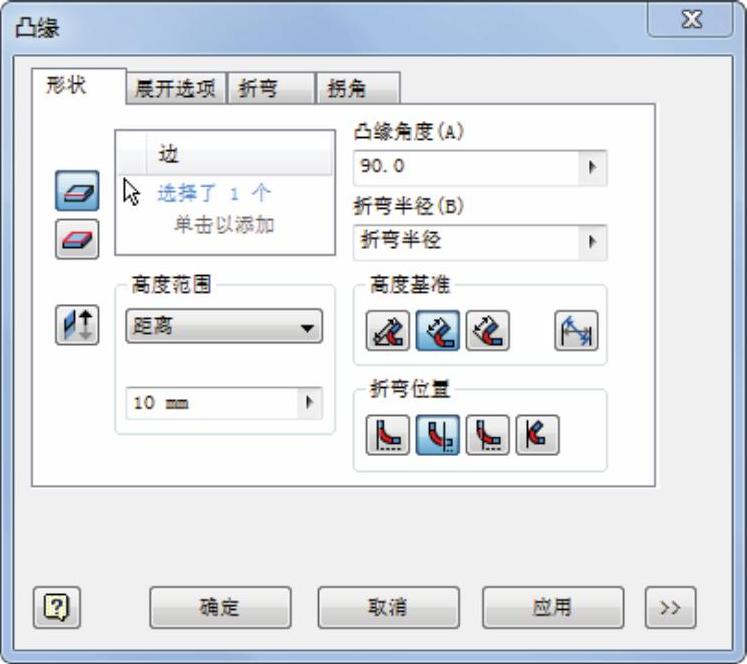

1)单击“钣金”标签栏“创建”面板上的“凸缘”按钮 978-7-111-53165-4-Chapter06-79.jpg ,打开“凸缘”对话框,选择如图6-35所示的边1,输入高度为10mm,凸缘角度为90,选择“从两个内侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-80.jpg 和“从相邻面折弯”选项 978-7-111-53165-4-Chapter06-81.jpg ,单击“应用”按钮凸缘的创建,如图6-36所示。

2)选择如图6-37所示的边2,输入高度为15mm,凸缘角度为90,选择“从两个外侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-82.jpg 和“折弯面范围之内”选项 978-7-111-53165-4-Chapter06-83.jpg ,单击“应用”按钮凸缘的创建。


图6-35 选取边1


图6-36 设置参数

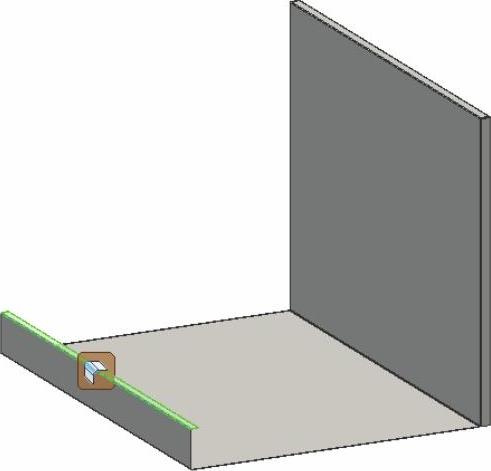

3)选择如图6-38所示的边3,输入高度为300mm,凸缘角度为90,选择“从两个外侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-86.jpg 和“折弯面范围之内”选项 978-7-111-53165-4-Chapter06-87.jpg ,单击“应用”按钮凸缘的创建。


图6-37 选取边2

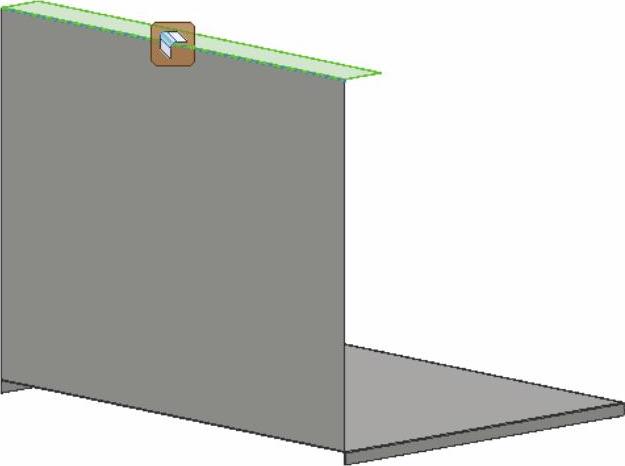

图6-38 选取边3

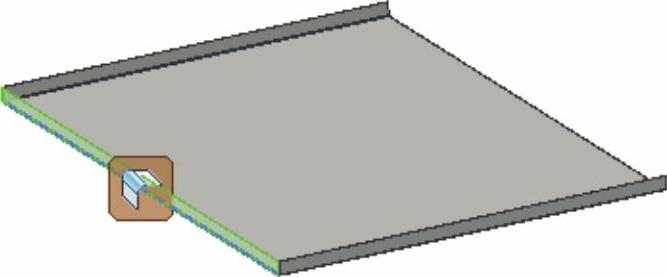

4)选择如图6-39所示的边4,输入高度为40 mm,凸缘角度为90,选择“从两个外侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-90.jpg 和“折弯面范围之内”选项 978-7-111-53165-4-Chapter06-91.jpg ,单击“应用”按钮凸缘的创建。 (www.daowen.com)

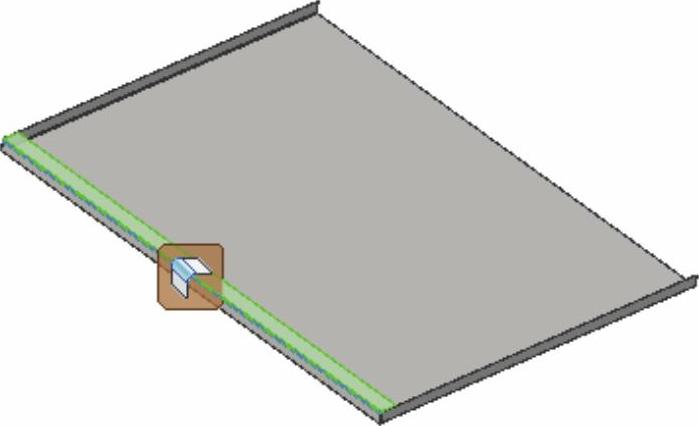

5)选择如图6-40所示的边5,输入高度为8mm,凸缘角度为90,选择“从两个外侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-92.jpg 和“折弯面范围之内”选项 978-7-111-53165-4-Chapter06-93.jpg ,单击“应用”按钮凸缘的创建。


图6-39 选取边4


图6-40 选取边5

6)选择如图6-41所示的边6,输入高度为20mm,凸缘角度为90,选择“从两个外侧面的交线折弯”选项 978-7-111-53165-4-Chapter06-96.jpg 和“折弯面范围之内”选项 978-7-111-53165-4-Chapter06-97.jpg ,单击“确定”按钮凸缘的创建,如图6-42所示。


图6-41 选取边6


图6-42 创建凸缘

(5)创建直孔。

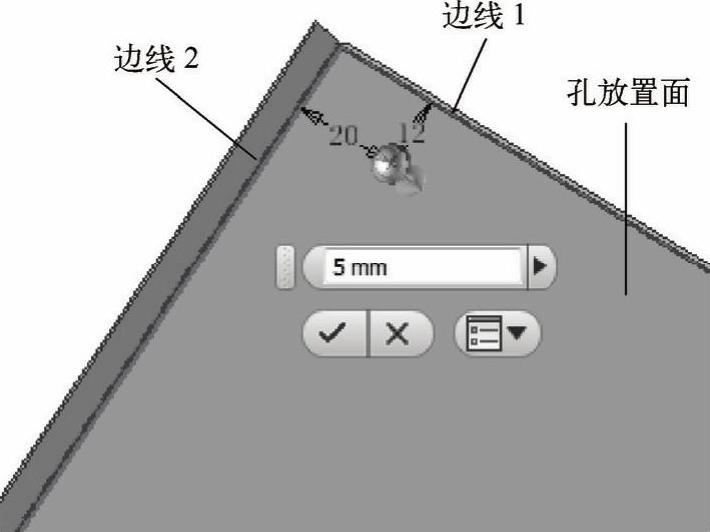

1)单击“三维模型”标签栏“修改”面板上的“孔”按钮 978-7-111-53165-4-Chapter06-100.jpg ,打开“孔”对话框。在放置下拉列表中选择“线性”放置方式,选取如图6-43所示的面为孔放置面,选取边线1为参考1,输入距离为12 mm,选取边线2为参考2,输入距离为20mm,选择“距离”终止方式,孔深度为钣金厚度,输入孔直径为5 mm,如图6-43所示,单击“确定”按钮。


图6-43 设置孔1参数

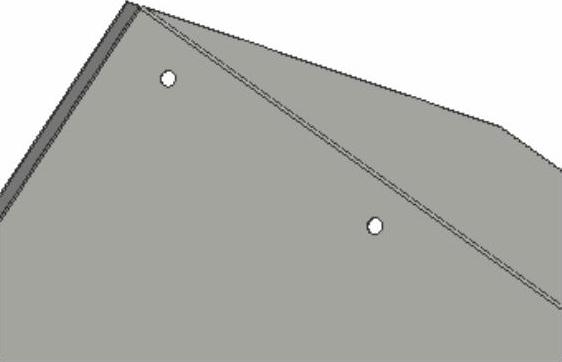

2)重复“孔”命令,采用相同的方法在钣金件上创建如图6-44所示相同尺寸的孔,结果如图6-45所示。

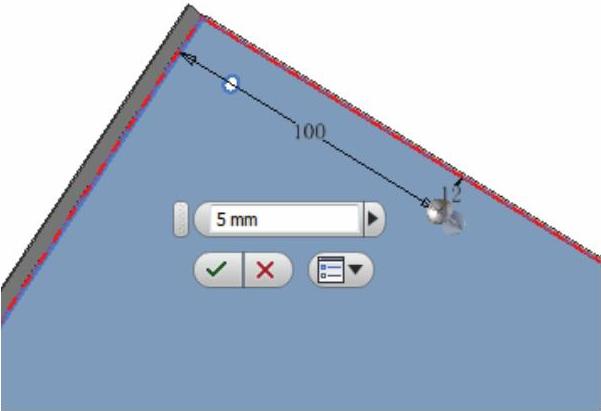

图6-44 设置孔2参数


图6-45 创建孔

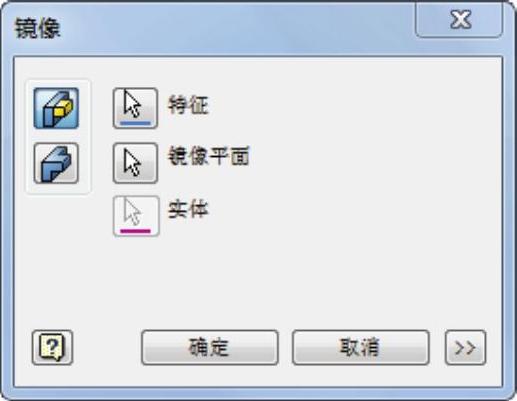

6)镜像特征。单击“三维模型”标签栏“阵列”面板上的“镜像”按钮 978-7-111-53165-4-Chapter06-104.jpg ,打开“镜像”对话框,单击“镜像各个特征”按钮 978-7-111-53165-4-Chapter06-105.jpg ,如图6-46所示,选取上步创建的孔特征为镜像特征,选择YZ平面为镜像平面,单击“确定”按钮,结果如图6-47所示。


图6-46 “镜像”对话框


图6-47 镜像特征

(7)保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter06-108.jpg ,打开“另存为”对话框,输入文件名为“消毒柜顶后板.ipt”,单击“保存”按钮,保存文件。
