通过使用截面轮廓草图和现有平板上的直边来定义异形板。截面轮廓草图由线、圆弧、样条曲线和椭圆弧组成。截面轮廓中的连续几何图元会在轮廓中产生符合钣金样式的折弯半径值的折弯,可以通过使用特定距离、由现有特征定义的自/至位置和从选定边的任一端或两端偏移。
异形板的创建步骤如下:
(1)单击“钣金”标签栏“创建”面板上的“异形板”按钮 ,打开“异形板”对话框,如图6-28所示。

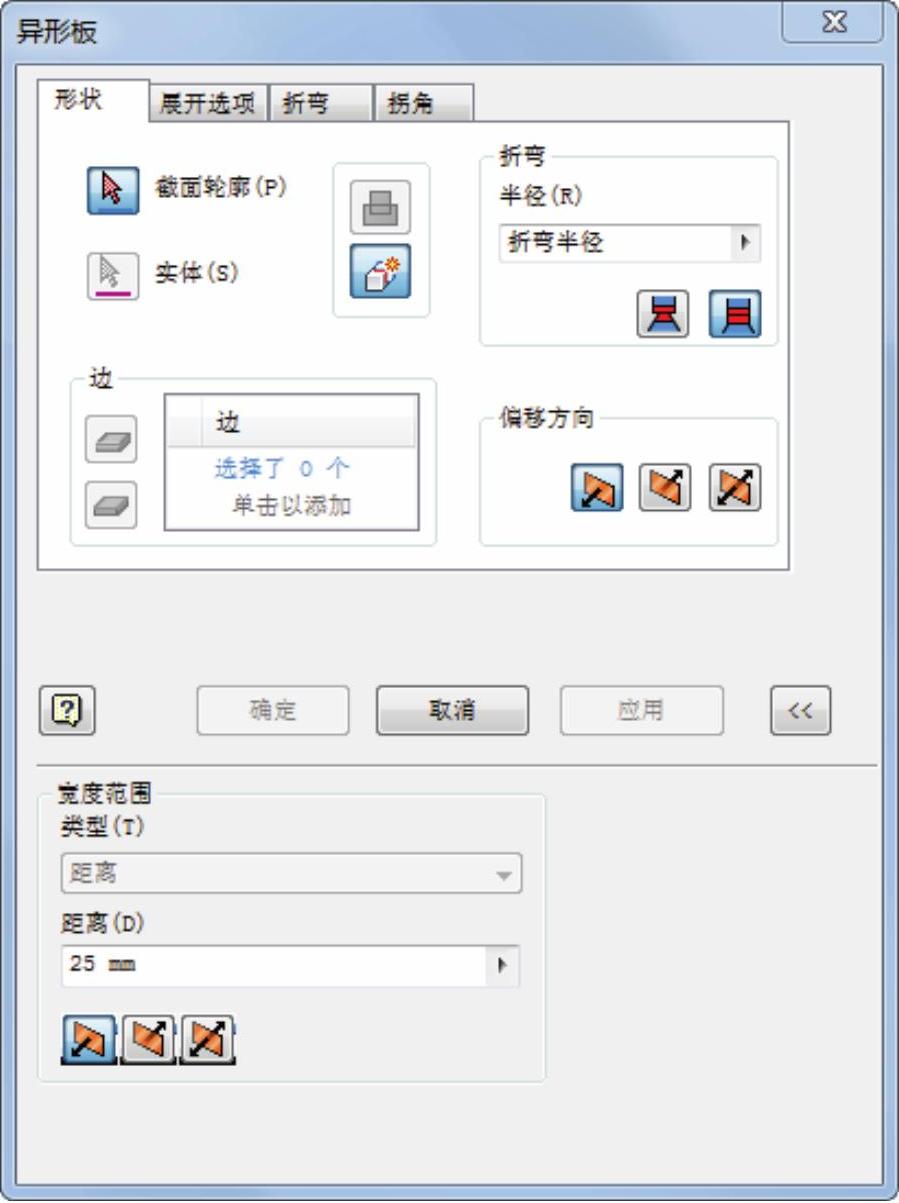

图6-28 “异形板”对话框
(2)在视图中选择已经绘制好的截面轮廓,如图6-29所示。
(3)在视图中选择边或回路,如图6-29所示。
(4)在对话框中设置参数,并单击“确定”按钮,完成异形板,如图6-30所示。

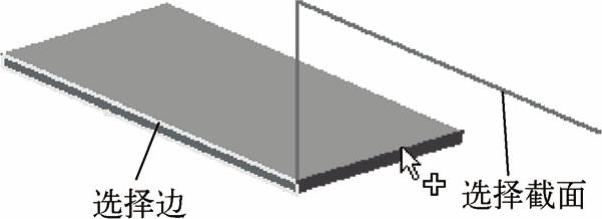

图6-29 选择边和回路

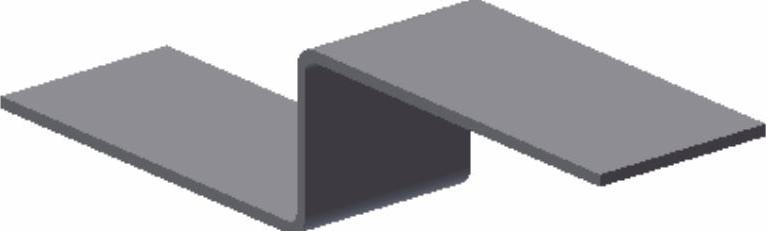

图6-30 异形板
“异形板”对话框中的选项说明:(www.daowen.com)
1.形状
(1)截面轮廓:选择一个包括定义了异形板形状的开放截面轮廓的未使用的草图。
(2)边选择模式 :选择一条或多条独立边,边必须垂直于截面轮廓草图平面。当截面轮廓草图的起点或终点与选定的第一条边定义的无穷直线不重合或者选定的截面轮廓包含非直线或圆弧段的几何图元不能选择多边。
(3)回路选择模式 :选择一个边回路,然后将凸缘应用于选定回路的所有边。截面轮廓草图必须和回路的任一边重合和垂直。
2.折弯范围
确定折弯参与平板的边之间的延伸材料。包括与侧面对齐的延伸折弯和与侧面垂直的延伸折弯。
(1)与侧面对齐的延伸折弯 :沿由折弯连接的侧边上的平板延伸材料,而不是垂直于折弯轴。在平板的侧边不垂直的时候有用。
(2)与侧面垂直的延伸折弯 :与侧面垂直地延伸材料。
技巧:
可以通过使用哪些条件创建异形板?
可以通过特定距离、由现有特征定义的自/至位置和从选定边的任一端或两端偏移来创建异形板。
