钣金放样特征允许使用两个截面轮廓草图定义形状。草图几何图元可以表示钣金材料的内侧面或外侧面，还可以表示材料中间平面。

钣金放样的创建步骤如下：

（1）单击“钣金”标签栏“创建”面板上的“钣金放样”按钮 ，打开“钣金放样”对话框，如图6-25所示。

（2）在视图中选择已经创建好的截面轮廓1和截面轮廓2，如图6-26所示。

（3）在对话框中设置轮廓方向、折弯半径和输出形式。

（4）在对话框中单击“确定”按钮，创建钣金放样，如图6-27所示。

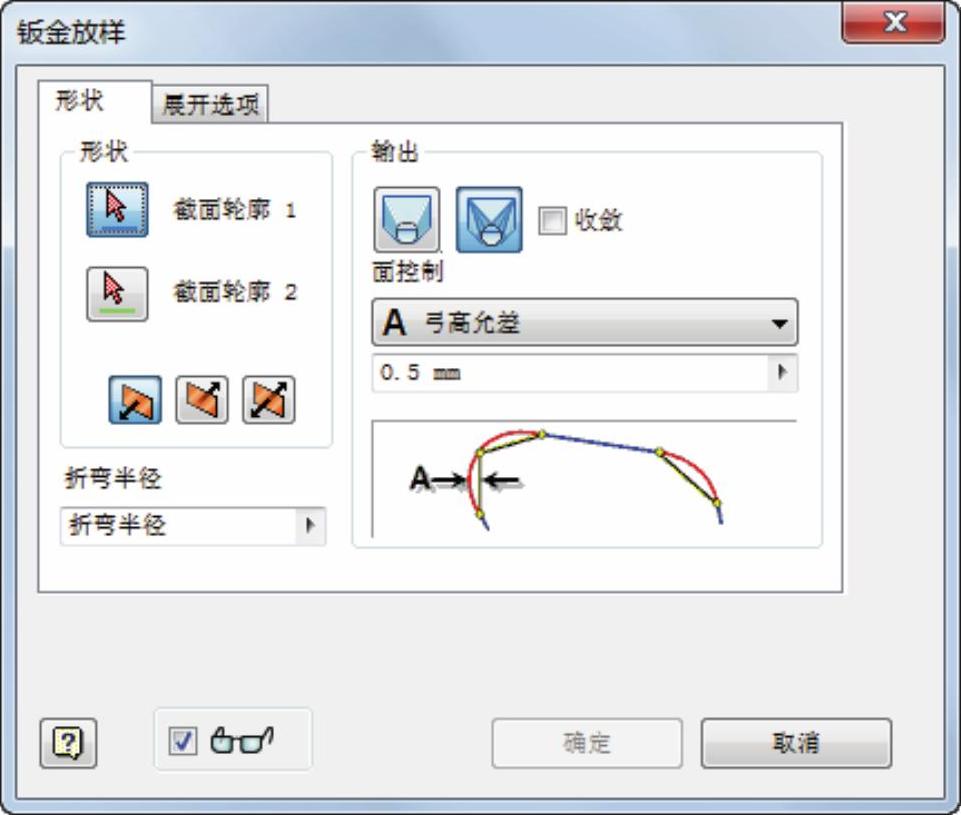

图6-25 “钣金放样”对话框

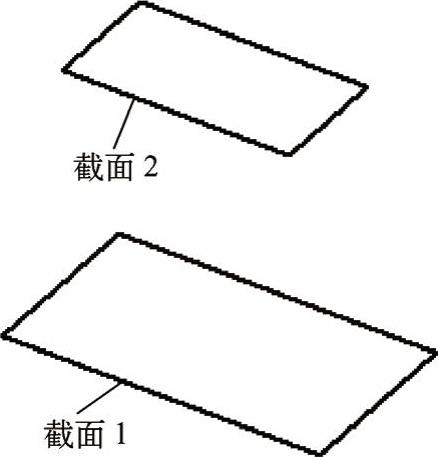

图6-26 选择截面

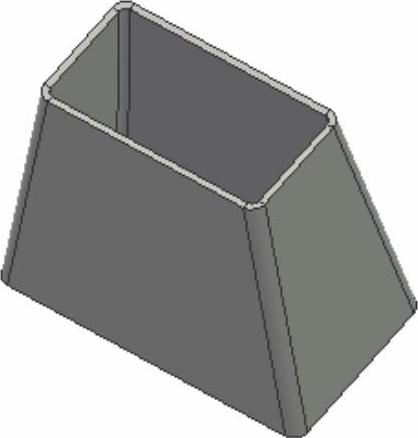

图6-27 钣金放样(www.daowen.com)

“钣金放样”对话框中的选项说明如下：

1.形状

（1）截面轮廓1：选择第一个用于定义钣金放样的截面轮廓草图。

（2）截面轮廓2：选择第二个用于定义钣金放样的截面轮廓草图。

（3）反转到对侧：单击此按钮，将材料厚度偏移到选定截面轮廓的对侧。

（4）对称：单击此按钮，将材料厚度等量偏移到选定截面轮廓的两侧。

2.输出

（1）冲压成型 ：单击此按钮，生成平滑的钣金放样。

（2）折弯成型 ：单击此按钮，生成镶嵌的折弯钣金放样。

（3）面控制：从下拉选项中选择方法来控制所得面的大小，包括A弓高允差、B相邻面角度和C面宽度3种方法。
