实战案例：底座设计

绘制如图5-196所示的底座。


图5-196 底座

操作步骤

（1）新建文件。运行Inventor，单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter05-464.jpg ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-465.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“直线”按钮 978-7-111-53165-4-Chapter05-466.jpg ，绘制草图轮廓。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-467.jpg ，标注尺寸如图5-197所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-468.jpg ，退出草图环境。

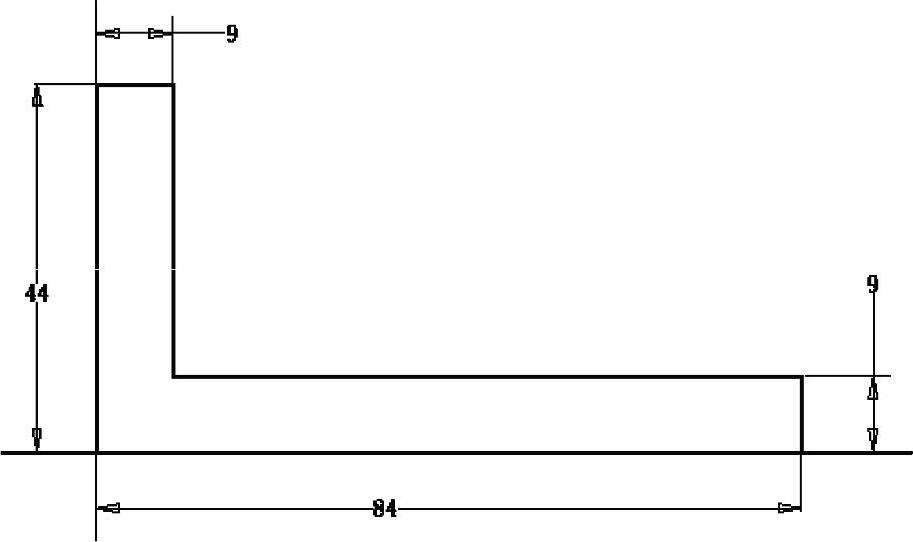

图5-197 绘制草图1

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-470.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为146mm，单击“对称”按钮 978-7-111-53165-4-Chapter05-471.jpg ，如图5-198所示。单击“确定”按钮完成拉伸，如图5-199所示。

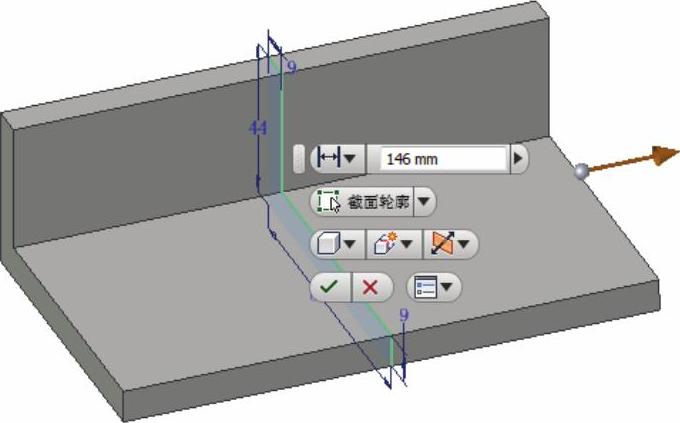

图5-198 设置参数

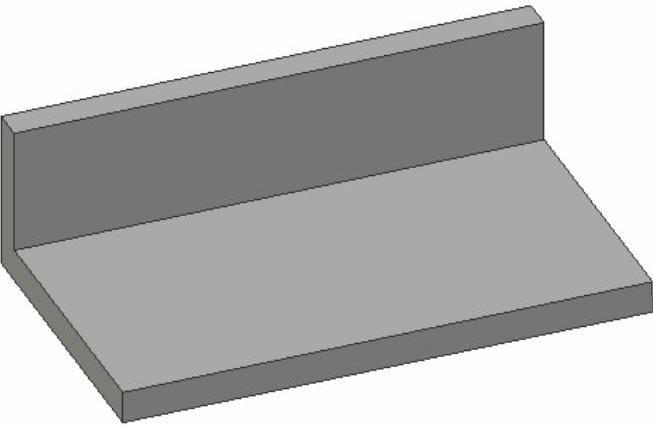

图5-199 创建拉伸体

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-474.jpg ，选择拉伸体的下表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点矩形”按钮 978-7-111-53165-4-Chapter05-475.jpg ，绘制草图轮廓。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-476.jpg ，标注尺寸如图5-200所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-477.jpg ，退出草图环境。

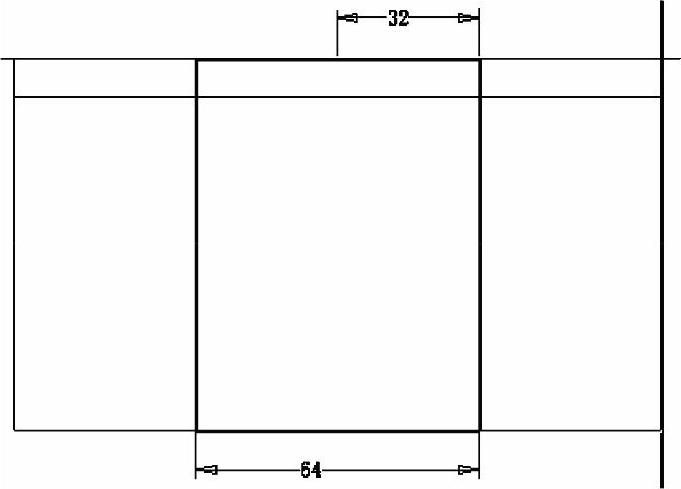

图5-200 绘制草图2

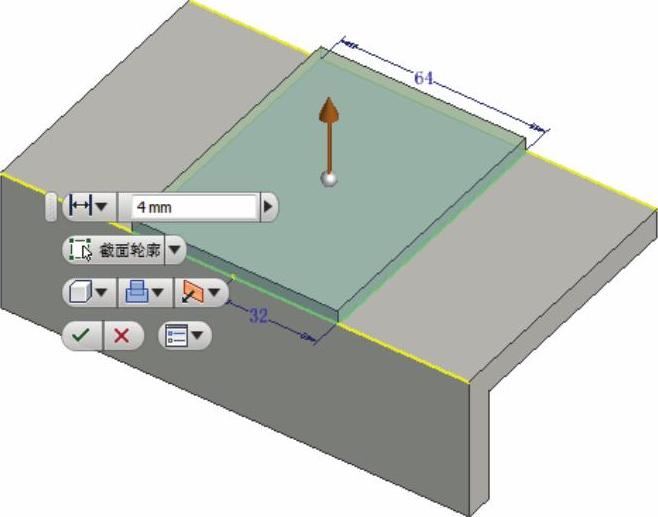

（5）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-479.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为4mm，如图5-201 所示。单击“确定”按钮完成拉伸，如图5-202所示。


图5-201 设置参数

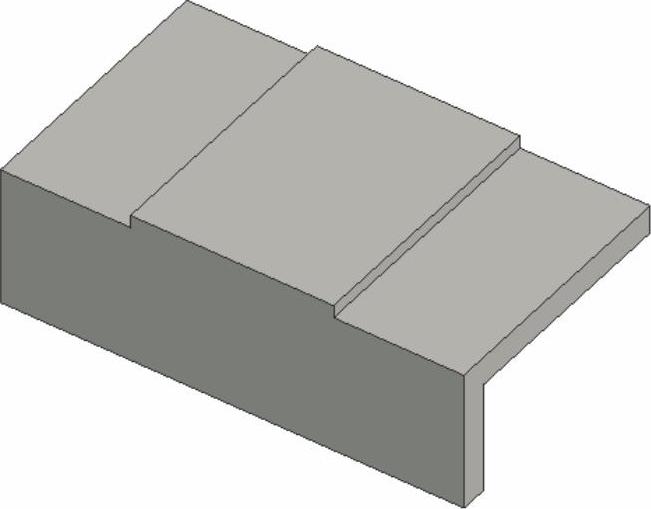

图5-202 创建拉伸体

（6）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-482.jpg ，选择上步创建的拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点矩形”按钮 978-7-111-53165-4-Chapter05-483.jpg ，绘制草图轮廓。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-484.jpg ，标注尺寸如图5-203所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-485.jpg ，退出草图环境。

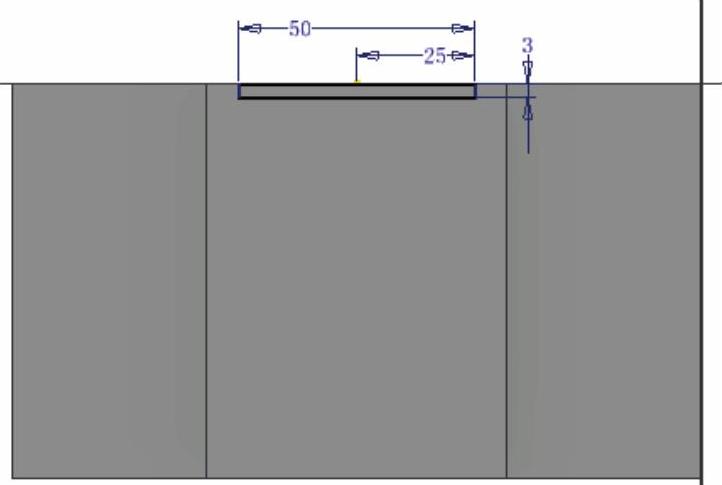

图5-203 绘制草图3

7）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-487.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，如图5-204所示。单击“确定”按钮完成拉伸，如图5-205所示。

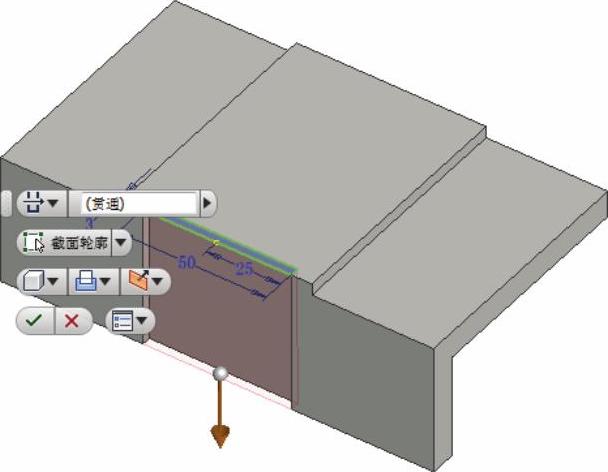

图5-204 设置参数

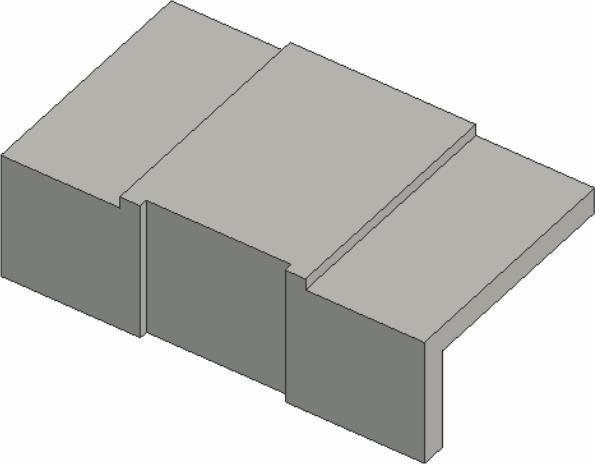

图5-205 创建拉伸体

（8）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-490.jpg ，选择如图5-206所示的平面为草图绘制平面，进入草图绘制环境。单击“草图”标签“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-491.jpg ，绘制草图轮廓。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-492.jpg ，标注尺寸如图5-207所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-493.jpg ，退出草图环境。

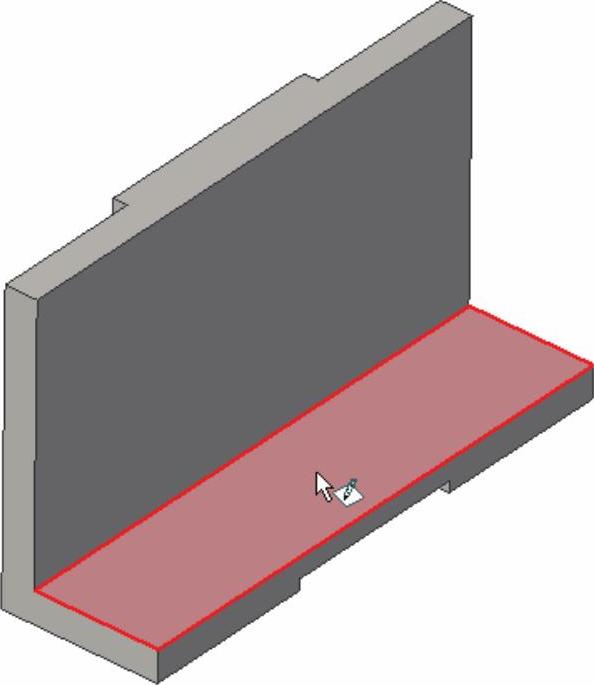

图5-206 选择绘图平面

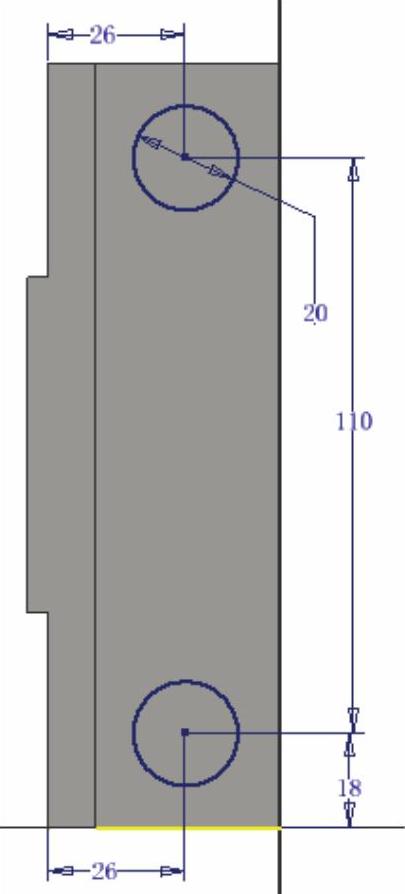

图5-207 绘制草图4

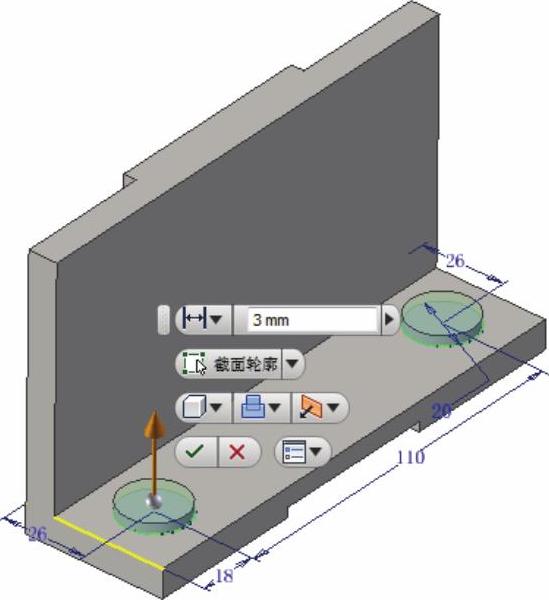

（9）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-496.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为3 mm，如图5-208所示。单击“确定”按钮完成拉伸，如图5-209所示。


图5-208 设置参数(www.daowen.com)

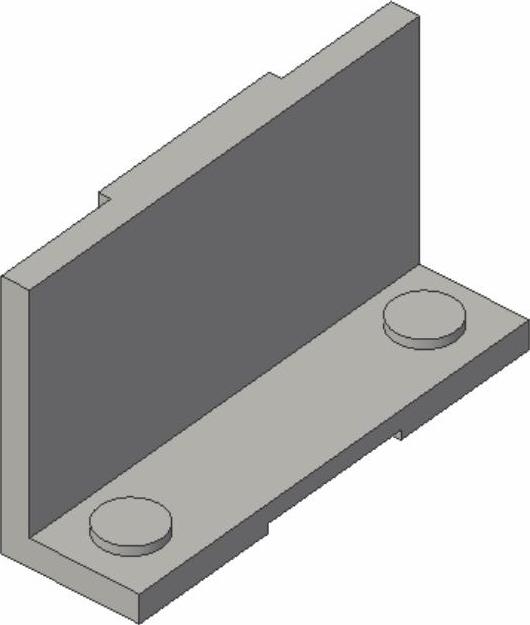

图5-209 创建拉伸体

（10）创建直孔1。单击“三维模型”标签栏“修改”面板上的“孔”按钮 978-7-111-53165-4-Chapter05-499.jpg ，打开“孔”对话框。在放置下拉列表中选择“同心”放置方式，选取上步创建的拉伸体其中一个凸台上表面为孔放置面，选取凸台边线为同心参考，选择“贯通”终止方式，输入孔直径为8mm，如图5-210所示，单击“应用”按钮。

采用相同的方法在另一侧凸台上创建相同尺寸的孔，结果如图5-211所示。

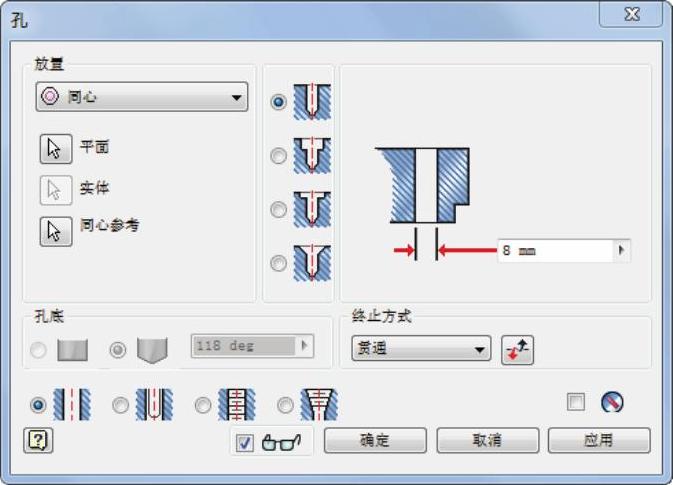

图5-210 设置参数

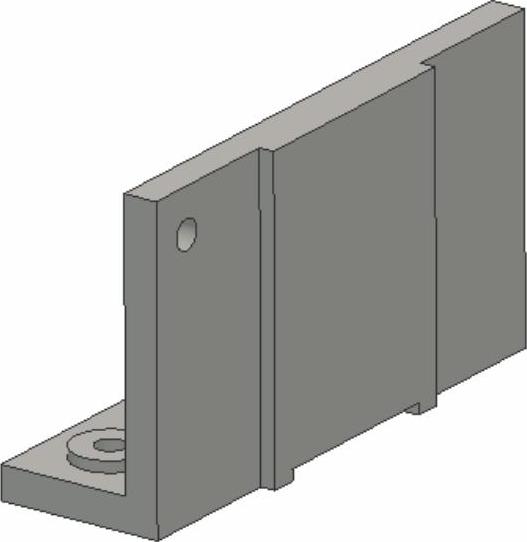

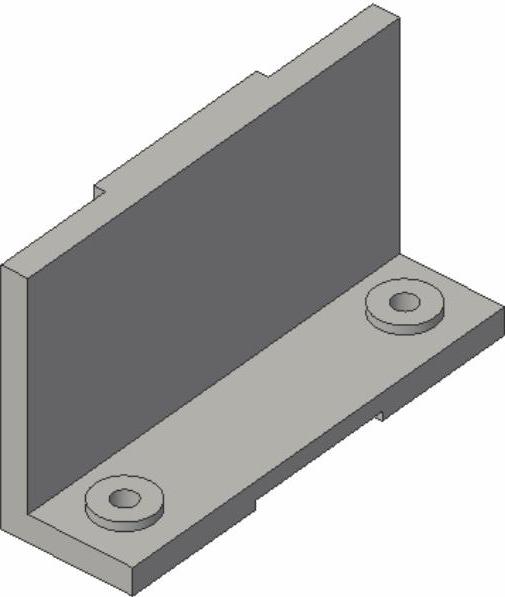

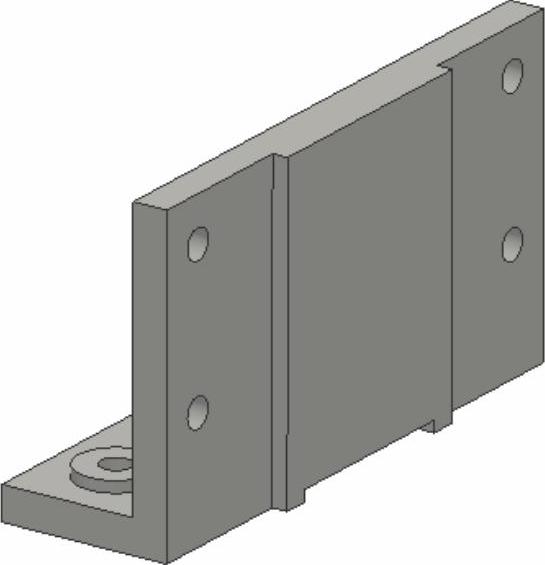

图5-211 创建孔1

（11）创建直孔2。单击“三维模型”标签栏“修改”面板上的“孔”按钮 978-7-111-53165-4-Chapter05-502.jpg ，打开“孔”对话框。在放置下拉列表中选择“线性”放置方式，选取如图5-212所示的面为孔放置面，选取边线1为参考1，输入距离为12 mm，选取边线2为参考2，输入距离为12 mm，选择“贯通”终止方式，输入孔直径为8 mm，如图5-212所示，单击“确定”按钮，如图5-213所示。

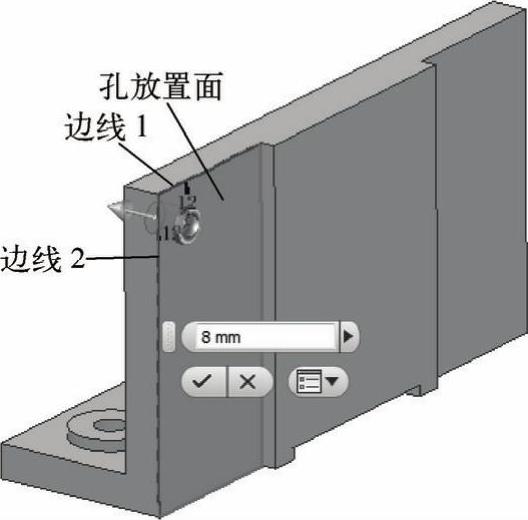

图5-212 设置参数


图5-213 创建孔2

（12）矩形阵列孔。单击“三维模型”标签栏“阵列”面板上的“矩形阵列”按钮 978-7-111-53165-4-Chapter05-505.jpg ，打开“矩形阵列”对话框，在视图中选取上步创建的孔特征为阵列特征，选取如图5-214所示的边线1为阵列方向1，输入阵列个数为2，距离为40 mm；选取图5-214所示的边线2为阵列方向2，输入阵列个数为2，距离为122 mm，单击“确定”按钮，结果如图5-215所示。

（13）创建草图5。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-506.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 978-7-111-53165-4-Chapter05-507.jpg ，绘制如图5-216所示的草图。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-508.jpg ，退出草图环境。

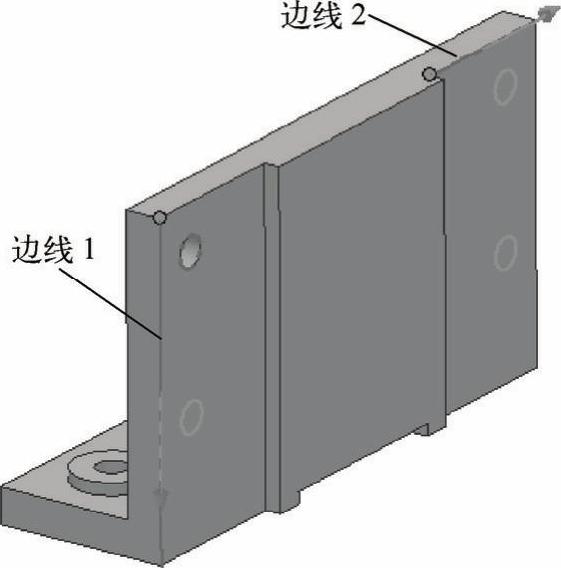

图5-214 阵列示意图


图5-215 阵列孔

（14）创建加强筋。单击“三维模型”标签栏“创建”面板上的“加强筋”按钮 978-7-111-53165-4-Chapter05-511.jpg ，打开“加强筋”对话框，单击“平行于草图平面”按钮 978-7-111-53165-4-Chapter05-512.jpg ，选取上步绘制的草图为截面轮廓单击“方向1”按钮 978-7-111-53165-4-Chapter05-513.jpg ，调整加强筋的创建方向，设置厚度为9 mm，选择“对称”方式单击“到表面或平面”按钮 978-7-111-53165-4-Chapter05-514.jpg ，如图5-217所示。单击“确定”按钮完成加强筋的创建，结果如图5-218所示。

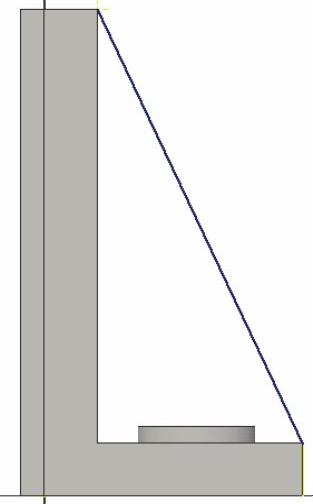

图5-216 绘制草图5

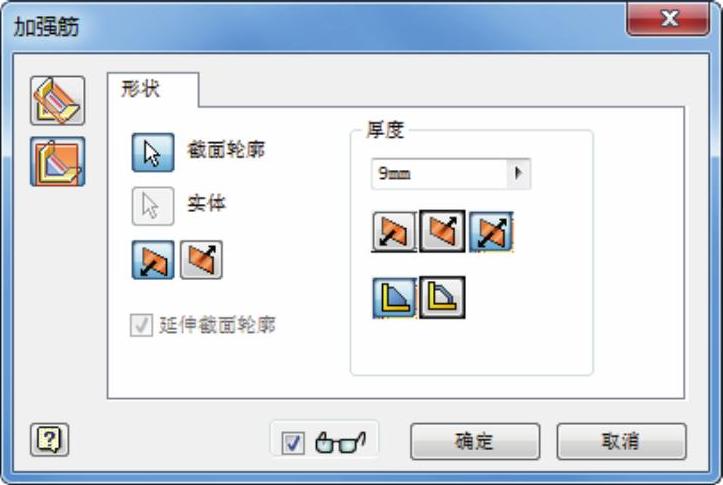

图5-217 “加强筋”对话框

（15）圆角处理。

1）单击“三维模型”标签栏“修改”面板上的“圆角”按钮 978-7-111-53165-4-Chapter05-517.jpg ，打开“圆角”对话框，输入半径为18mm，选择如图5-219所示的边线倒圆角，单击“应用”按钮。

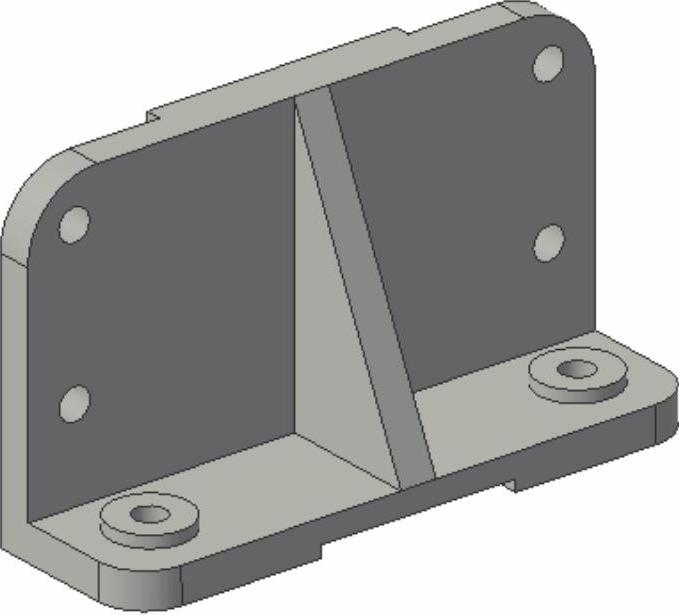

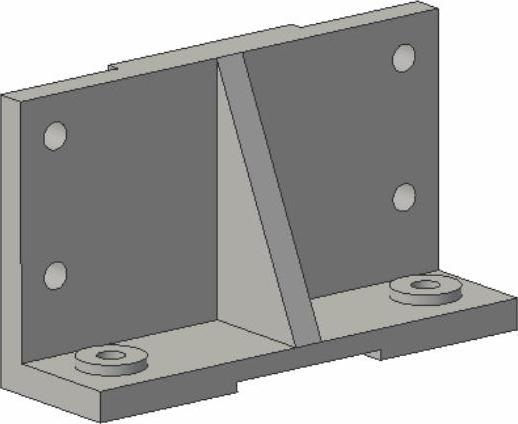

图5-218 创建加强筋

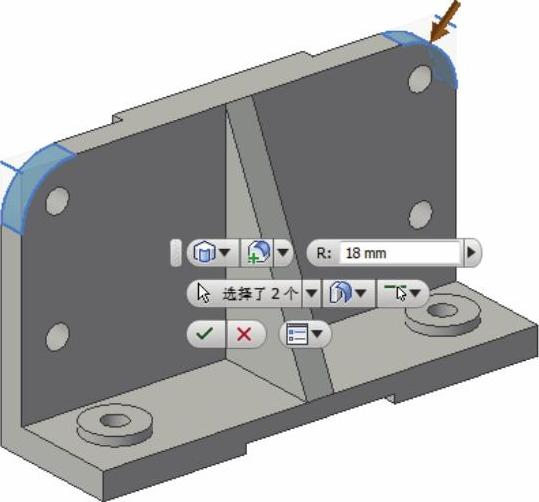

图5-219 圆角示意图

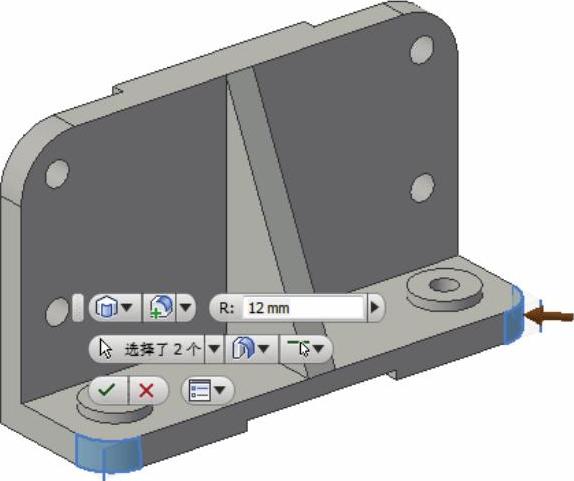

2）修改半径为12mm，选择如图5-220所示的边线倒圆角，结果如图5-221所示。


图5-220 圆角示意图2


图5-221 圆角处理

（16）保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter05-522.jpg ，打开“另存为”对话框，输入文件名为“底座.ipt”，单击“保存”按钮，保存文件。
