本例创建如图5-179所示的滚轮。

操作步骤

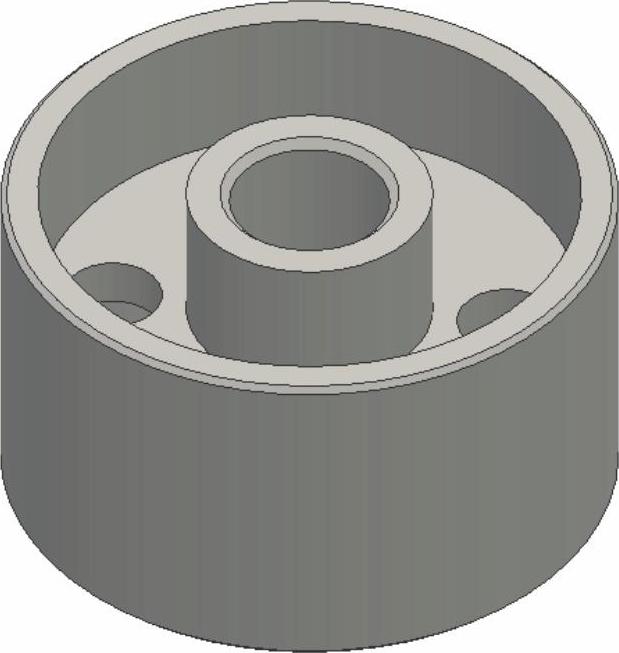

图5-179 滚轮

(1)新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter05-424.jpg ，在打开的“新建文件”对话框中的“TemDlates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

(2)创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-425.jpg ，选择XY平而为草图绘制平而，进入草图绘制环境。单击“草图”标签栏“创建”而板上的“圆”按钮 978-7-111-53165-4-Chapter05-426.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-427.jpg ，标注尺寸如图5-180所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-428.jpg ，退出草图环境。

(3)创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-429.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为56mm，单击“对称”按钮 978-7-111-53165-4-Chapter05-430.jpg ，如图5-181所示。单击“确定”按钮完成拉伸。

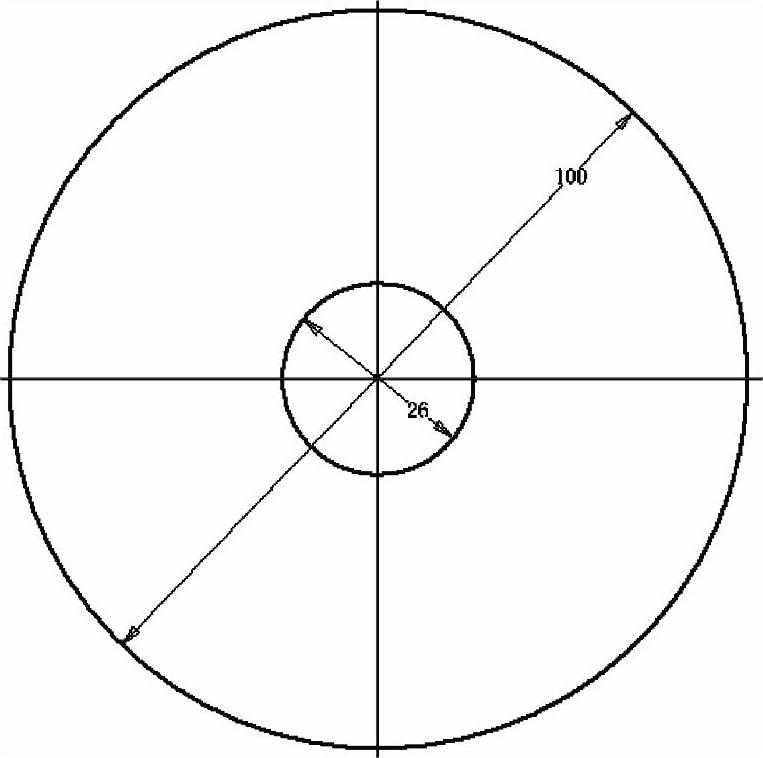

图5-180 绘制草图1

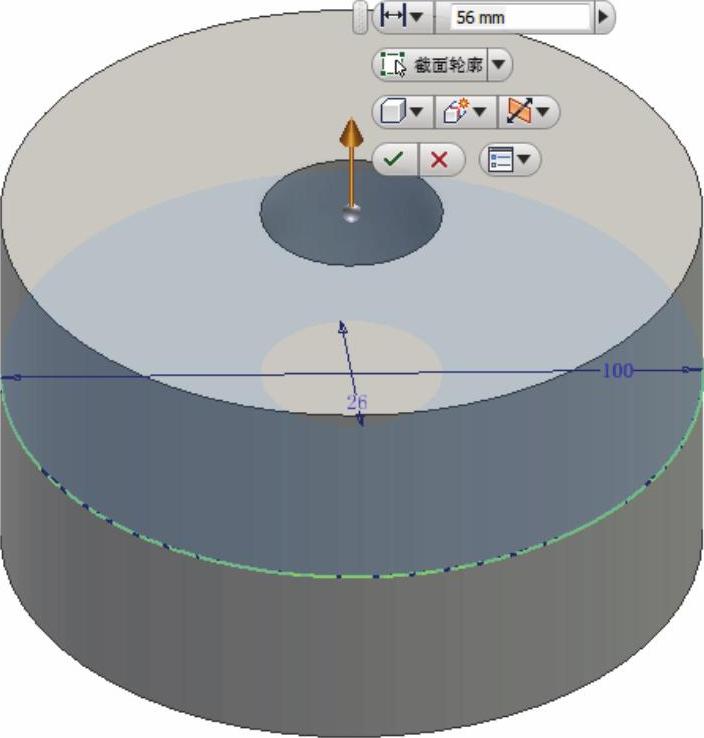

图5-181 拉伸示意图

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-433.jpg ，选择上步创建的拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-434.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-435.jpg ，标注尺寸如图5-182所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-436.jpg ，退出草图环境。

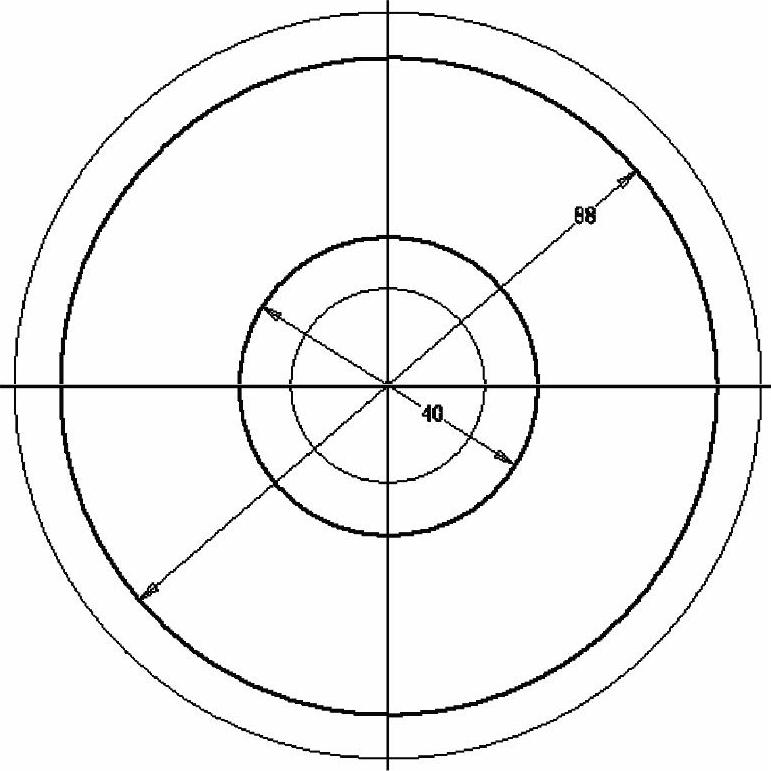

图5-182 绘制草图2

（5）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-438.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为24mm，选择“求差”方式，如图5-183所示。单击“确定”按钮完成拉伸，结果如图5-184所示。

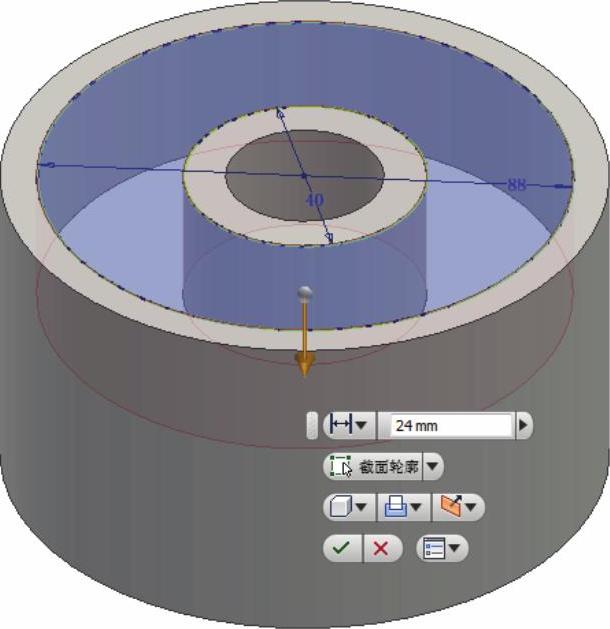

图5-183 拉伸示意图

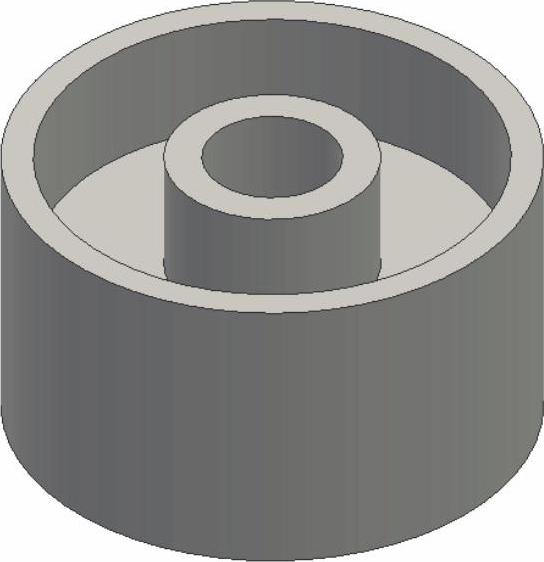

图5-184 创建拉伸体

（6）镜像特征。单击“三维模型”标签栏“阵列”面板上的“镜像”按钮 978-7-111-53165-4-Chapter05-441.jpg ，打开“镜像”对话框，单击“镜像各个特征”按钮 978-7-111-53165-4-Chapter05-442.jpg ，如图5-185所示，选取上步创建的拉伸特征为镜像特征，选择XY平面为镜像平面，单击“确定”按钮，结果如图5-186所示。


图5-185 “镜像”对话框

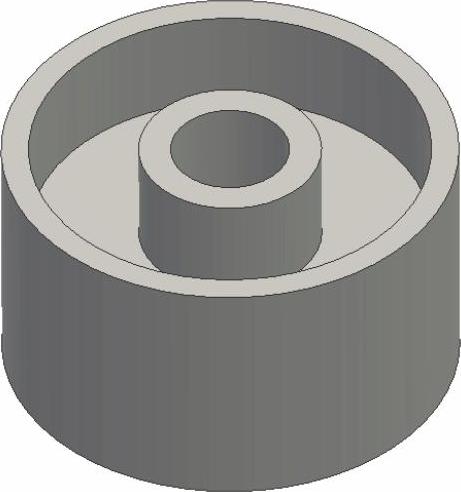

图5-186 镜像特征

（7）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-445.jpg ，选择拉伸体下表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-446.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-447.jpg ，标注尺寸如图5-187所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-448.jpg ，退出草图环境。

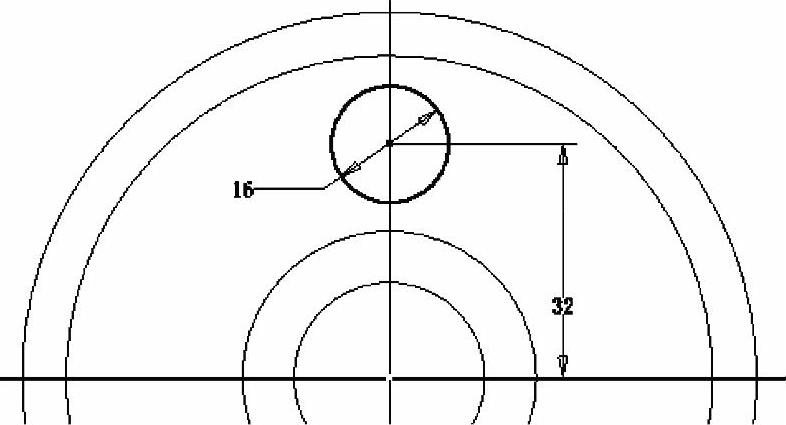

图5-187 绘制草图3

（8）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-450.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，选择“求差”方式，如图5-188所示。单击“确定”按钮完成拉伸，结果如图5-189所示。

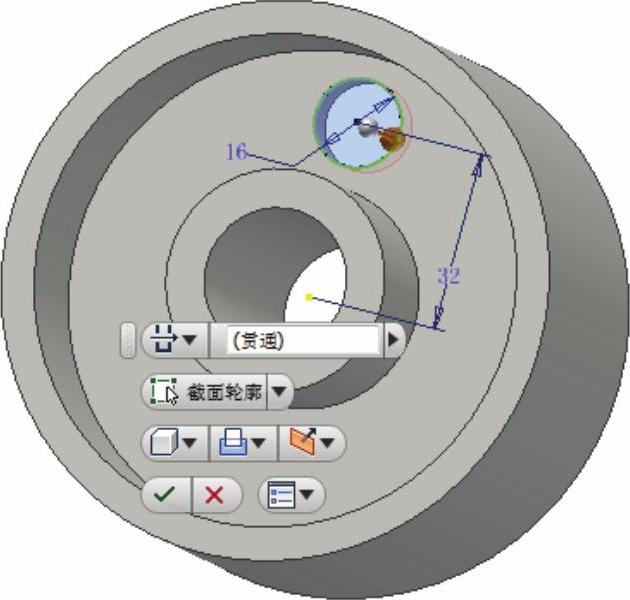

图5-188 拉伸示意图

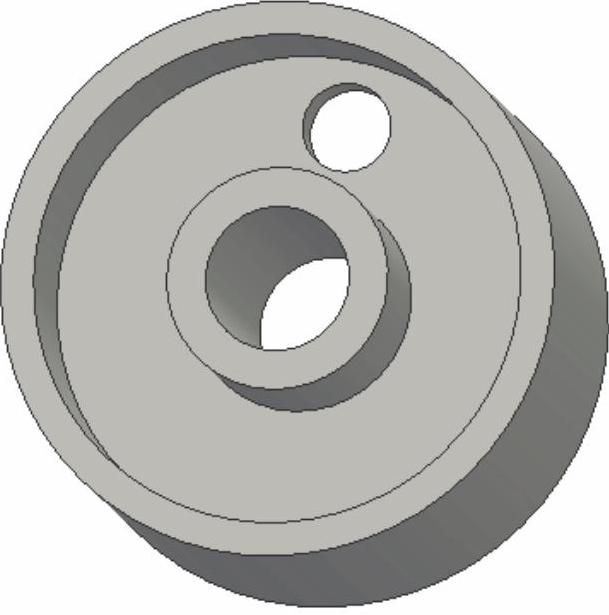

图5-189 创建拉伸体

（9）环形阵列孔。单击“三维模型”标签栏“阵列”面板上的“环形阵列”按钮 978-7-111-53165-4-Chapter05-453.jpg ，打开“环形阵列”对话框。选择上步创建的孔特征为阵列特征，选取拉伸体的外圆柱面，系统自动选取圆柱面的中心轴为旋转轴，输入旋转个数为4，引用夹角为360（deg），如图5-190所示，单击“确定”按钮，结果如图5-191所示。


图5-190 “环形阵列”对话框

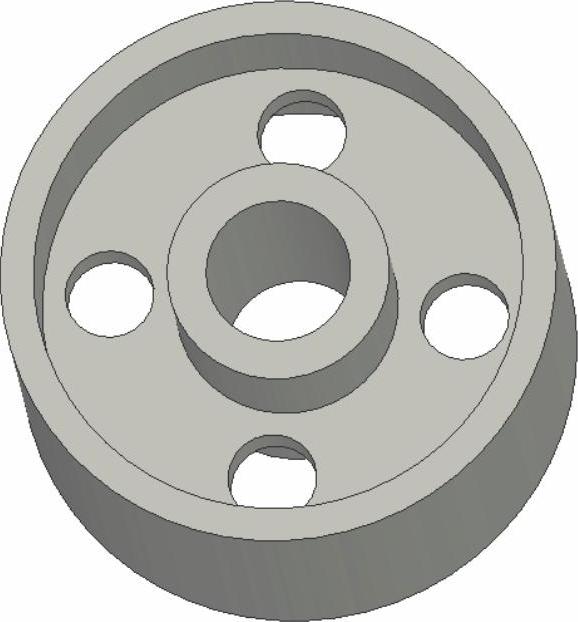

图5-191 阵列孔

（10）创建倒角

1）单击“三维模型”标签栏“修改”面板上的“倒角”按钮 978-7-111-53165-4-Chapter05-456.jpg ，打开“倒角”对话框，选择“倒角边长”类型，选择如图5-192所示的边线，输入倒角边长为1mm，单击“应用”按钮。

2）选择如图5-193所示的边线，输入倒角边长为1.5 mm，结果如图5-194所示。

（11）圆角处理。单击“三维模型”标签栏“修改”面板上的“圆角”按钮 978-7-111-53165-4-Chapter05-457.jpg ，打开“圆角”对话框，输入半径为1mm，选择如图5-195所示的边线倒圆角。单击“确定”按钮完成圆角操作，结果如图5-179所示。

（12）保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter05-458.jpg ，打开“另存为”对话框，输入文件名为“滚轮.ipt”，单击“保存”按钮，保存文件。

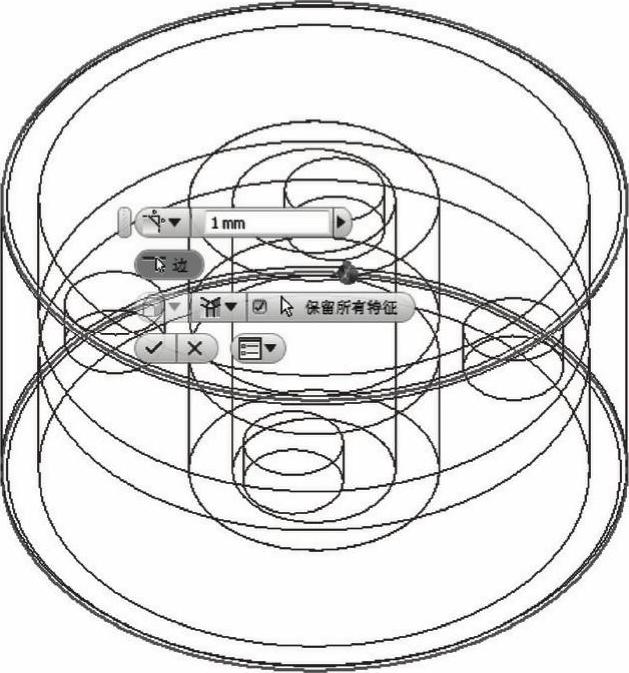

图5-192 设置参数1

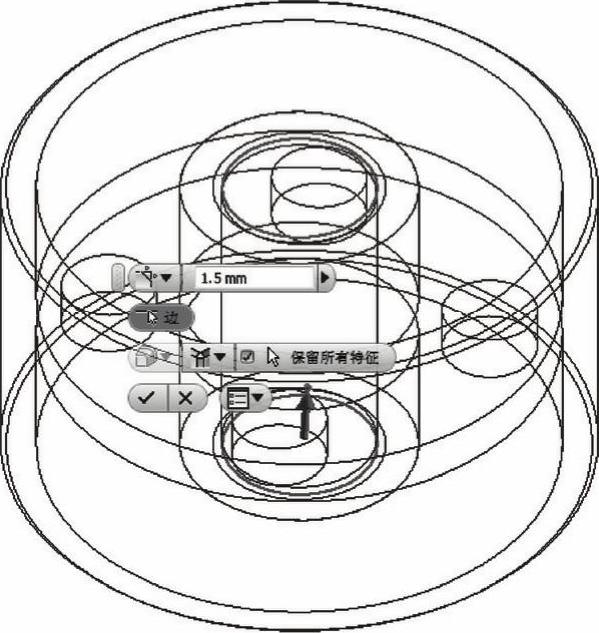

图5-193 设置参数2


图5-194 倒角处理

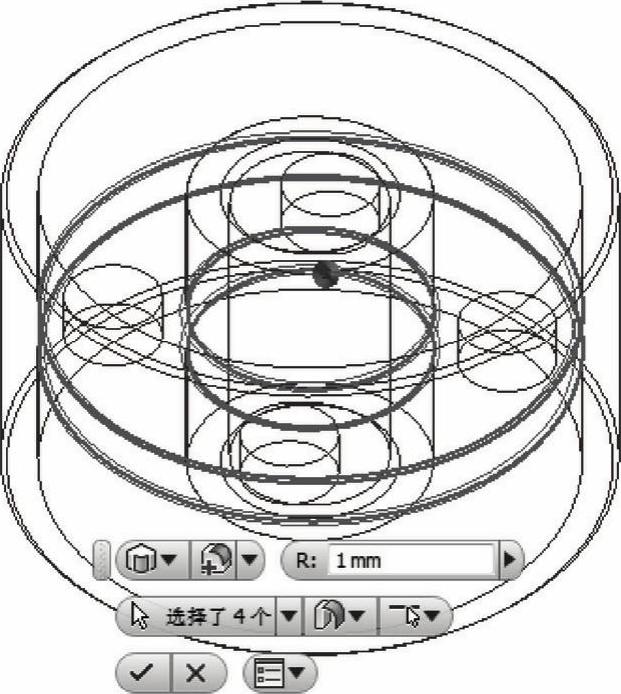

图5-195 圆角示意图
