创建环形阵列步骤及参数设置说明

环形阵列是指复制一个或多个特征,然后在圆弧或圆中按照指定的数量和间距排列所得到的引用特征。

环形阵列创建步骤如下:

(1)单击“三维模型”标签栏“阵列”面板上的“环形阵列”按钮 978-7-111-53165-4-Chapter05-415.jpg ,打开“环形阵列”对话框,如图5-176所示。

(2)选择阵列各个特征 978-7-111-53165-4-Chapter05-416.jpg 或阵列整个实体 978-7-111-53165-4-Chapter05-417.jpg 。如果要阵列各个特征,则可选择要阵列的一个或多个特征。

(3)选择旋转轴,旋转轴可是边线、工作轴以及圆柱的中心线等,它可以不和特征在同一个平面上。

(4)在“放置”选项中,可指定引用的数目 978-7-111-53165-4-Chapter05-418.jpg ,引用之间的夹角 978-7-111-53165-4-Chapter05-419.jpg 。创建方法与矩形阵列中的对应选项的含义相同。

(5)在“放置方法”框中,可定义引用夹角是所有引用之间的夹角(“范围”选项)还是两个引用之间的夹角(“增量”选项),如图5-177所示。

(6)单击“确定”按钮完成特征的创建,如图5-178所示。

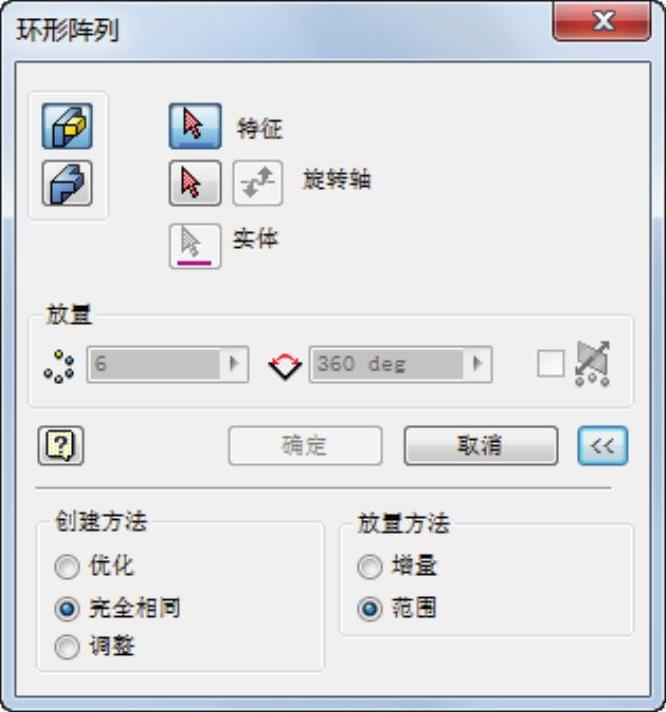

图5-176 “环形阵列”对话框

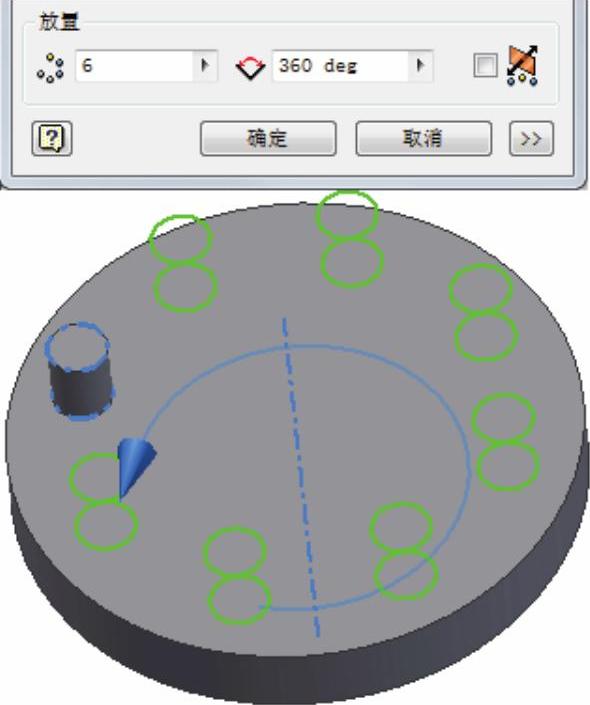

图5-177 设置参数(www.daowen.com)

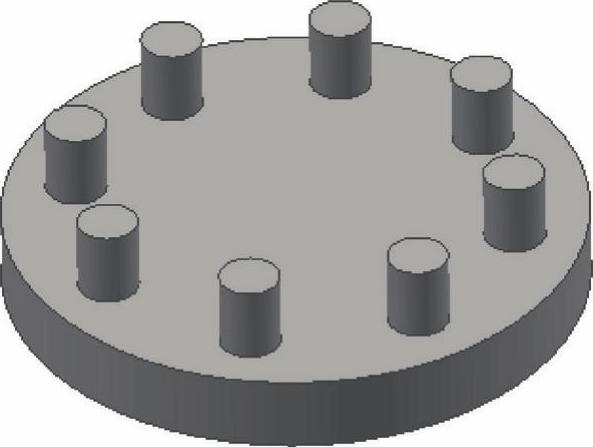

图5-178 环形阵列

“环形阵列”对话框中的选项说明如下:

1.放置

(1)数量:指定阵列中引用的数目。

(2)角度:引用之间的角度间距取决于放置方法。

(3)中间平面:指定在原始特征的两侧分布特征引用。

2.放置方法 (1)增量:定义特征之间的间距。

(2)范围:阵列使用一个角度来定义阵列特征占用的总区域。

技巧:

如果选择“阵列整个实体”选项,则“调整”选项不可用。其他选项意义和阵列各个特征的对应选项相同。
