本例绘制前盖板，如图5-170所示。

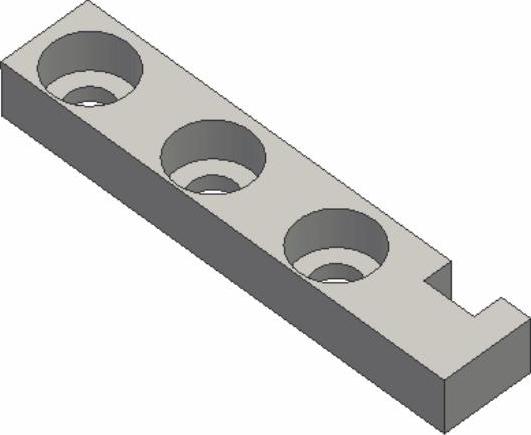

图5-170 前盖板

操作步骤

（1）新建文件。运行Inventor，单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”选项卡“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”选项卡“创建”面板上的“直线”按钮 ，绘制图形。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-171所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

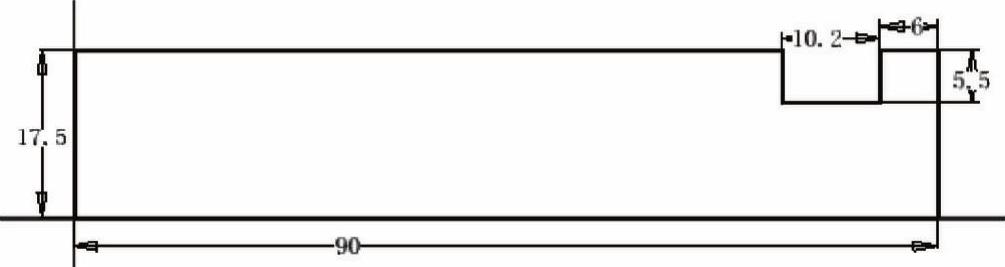

图5-171 绘制草图1

（3）创建拉伸体。单击“三维模型”选项卡“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为11 mm，单击“对称”按钮 ，如图5-172所示。单击“确定”按钮完成拉伸，如图5-173所示。

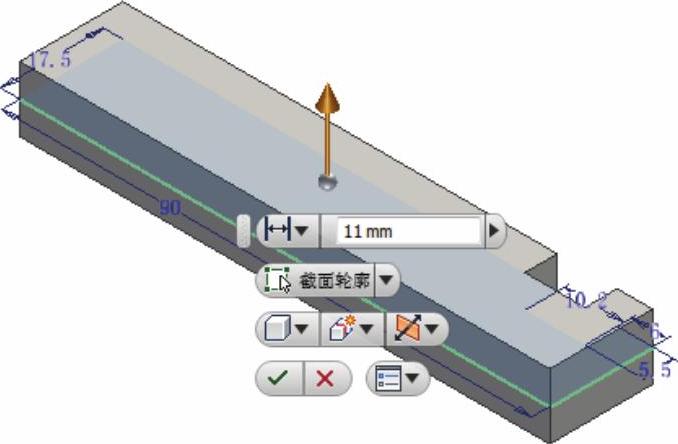

图5-172 “拉伸”对话框(www.daowen.com)

图5-173 创建拉伸体

（4）创建孔特征。单击“三维模型”选项卡“修改”面板上的“孔”按钮 ，打开“孔”对话框。在“放置”下拉列表中选择“线性”放置方式，选取拉伸体上表面为孔放置面，选取边线1为参考1，输入距离为10，选取边线2为参考2，输入距离为8，选择“沉头孔”类型，输入沉头直径为15，高度为8，孔直径为8.5，终止方式为“贯通”，如图5-174所示，单击“确定”按钮。

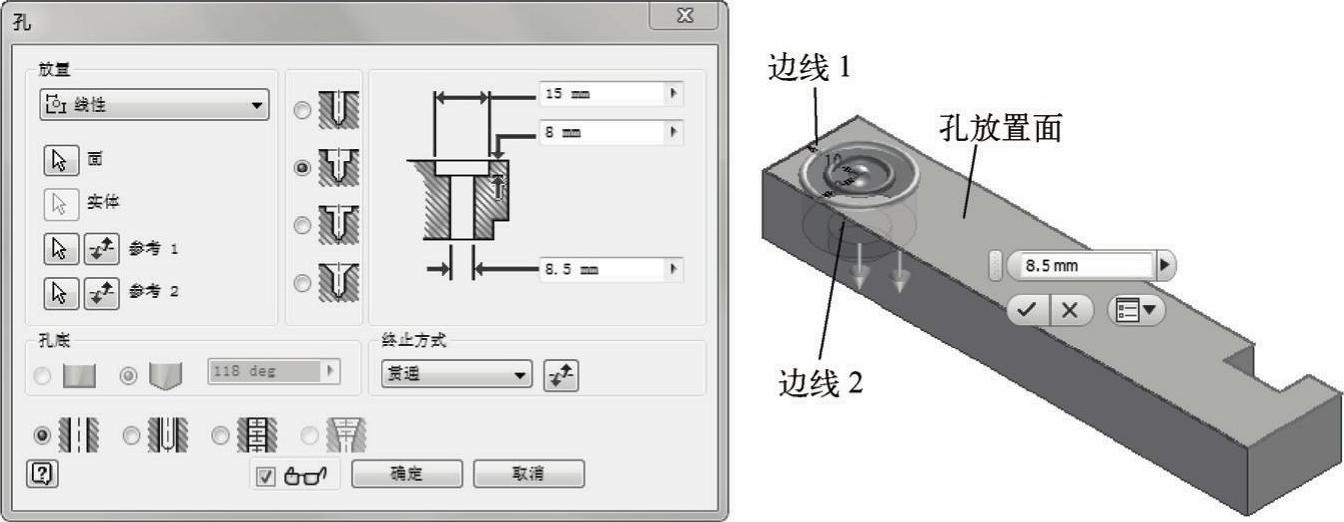

图5-174 “打孔”对话框及预览

（5）矩形阵列孔。单击“三维模型”选项卡“阵列”面板上的“矩形阵列”按钮 ，打开“矩形阵列”对话框，选取上步创建的孔为要阵列的特征，在视图中选择长边线为阵列方向1，输入阵列个数为3，距离为25 mm，如图5-175所示，单击“确定”按钮。

图5-175 设置参数

（6）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“前盖板.ipt”，单击“保存”按钮，保存文件。
