矩形阵列是指复制一个或多个特征的副本，并且在矩形中或沿着指定的线性路径排列所得到的引用特征。线性路径可以是直线、圆弧、样条曲线或修剪的椭圆。

矩形阵列步骤如下：

（1）单击“三维模型”标签栏“阵列”面板上的“矩形阵列”按钮 ，打开“矩形阵列”对话框，如图5-166所示。

（2）选择要阵列的特征或实体。

（3）选择阵列的两个方向。

（4）为在该方向上复制的特征指定副本的个数 ，以及副本之间的距离 。副本之间的距离可用3种方法来定义，即间距、距离和曲线长度。

（5）在“方向”框中，选择“完全相同”选项，用第一个所选特征的放置方式放置所有特征，或选择“方向1”或“方向2”选项，指定控制阵列特征旋转的路径，如图5-167所示。

（6）单击“确定”按钮完成特征的创建，如图5-168所示。

“矩形阵列”对话框中的选项说明如下：

1.选择阵列各个特征 /阵列整个实体

如果要阵列各个特征，可选择要阵列的一个或多个特征，对于精加工特征（例如圆角和倒角），仅当选择了它们的父特征时才能包含在阵列中。

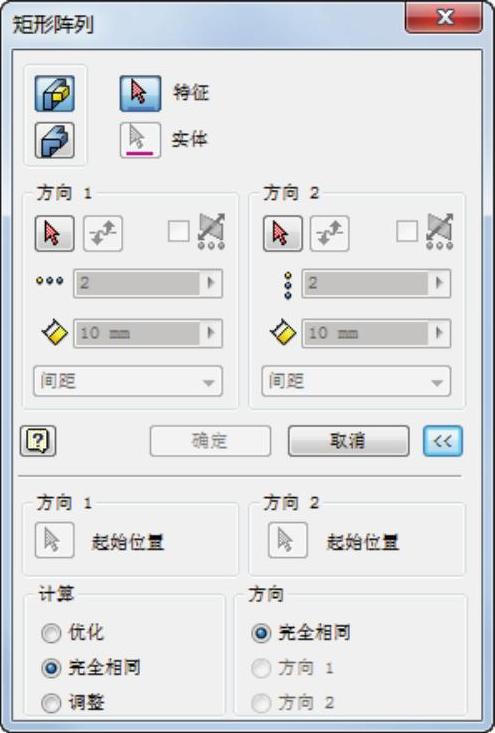

图5-166 “矩形阵列”对话框

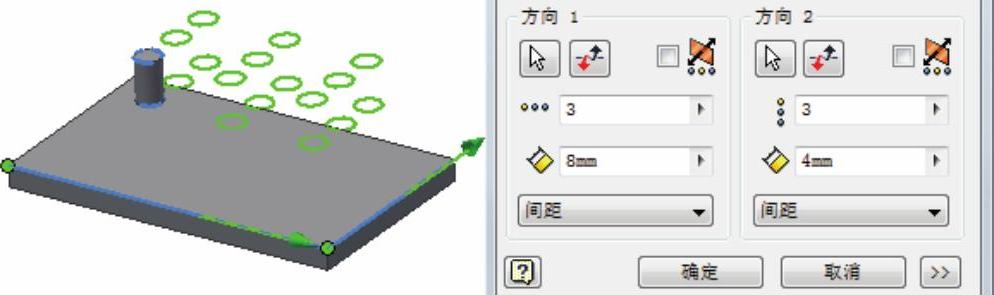

图5-167 设置参数

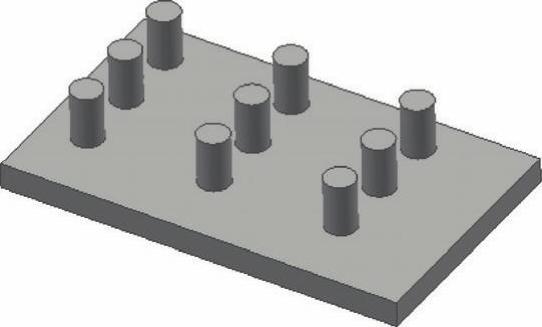

图5-168 矩形阵列

2.选择方向

选择阵列的两个方向，用路径选择工具 来选择线性路径以指定阵列的方向，路径可是二维或三维直线、圆弧、样条曲线、修剪的椭圆或边，可是开放回路，也可是闭合回路。“反向”按钮 用来使得阵列方向反向。 (www.daowen.com)

3.设置参数

（1）间距：指定每个特征副本之间的距离；

（2）距离：指定特征副本的总距离；

（3）曲线长度：指定在指定长度的曲线上平均排列特征的副本，两个方向上的设置是完全相同的。对于任何一个方向，“起始位置”选项选择路径上的一点以指定一列或两列的起点。如果路径是封闭回路，则必须指定起点。

4.计算

（1）优化：创建一个副本并重新生成面，而不是重生成特征；

（2）完全相同：创建完全相同的特征，而不管终止方式；

（3）调整：使特征在遇到面时终止。需要注意的是，用“完全相同”方法创建的阵列比用“调整”方法创建的阵列计算速度快。如果使用“调整”方法，则阵列特征会在遇到平面时终止，所以可能会得到一个其大小和形状与原始特征不同的特征。

注意：

阵列整个实体的选项与阵列特征选项基本相同，只是“调整”选项在阵列整个实体时不可用。

5.方向

（1）完全相同：用第一个所选特征的放置方式放置所有特征。

（2）“方向1”/“方向2”：指定控制阵列特征旋转的路径。

技巧：

在矩形（环形）阵列中，可抑制某一个或几个单独的引用特征即创建的特征副本。当创建了一个矩形阵列特征后，在浏览器中显示每一个引用的图标，右击某个引用，该引用即被选中，同时打开右键菜单，如图5-169所示。如果选择“抑制”选项的话，该特征即被抑制，同时变为不可见。要同时抑制几个引用，可按住“Ctrl”键的同时单击想要抑制的引用即可。如果要去除引用的抑制，右击被抑制的引用，在“打开”菜单中单击“抑制”选项去掉前面的勾号即可。

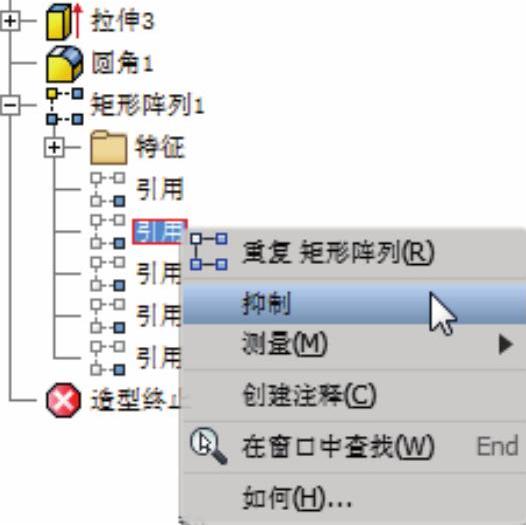

图5-169 右键菜单中单击“抑制”选项
