卡爪的实际应用场景及解决方案

时间：2023-06-17 理论教育 版权反馈
【摘要】：绘制如图5-148所示的卡爪。单击“确定”按钮完成拉伸。图5-160 绘制草图4图5-161 拉伸示意图镜像特征。单击“三维模型”标签栏“阵列”面板上的“镜像”按钮 ，打开镜像”对话框，单击“镜像特征”按钮 ，如图5-162所示，选取上步创建的拉伸特征为镜像特征，选择YZ平面为镜像平面，单击“确定”按钮，结果如图5-163所示。

卡爪的实际应用场景及解决方案

绘制如图5-148所示的卡爪。

操作步骤

（1）新建文件。运行Inventor，单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter05-335.jpg ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-336.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点矩形”按钮 978-7-111-53165-4-Chapter05-337.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-338.jpg ，标注尺寸如图5-149所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-339.jpg ，退出草图环境。

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-340.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为65mm，如图5-150所示。单击“确定”按钮完成拉伸。


图5-148 卡爪


图5-149 绘制草图1

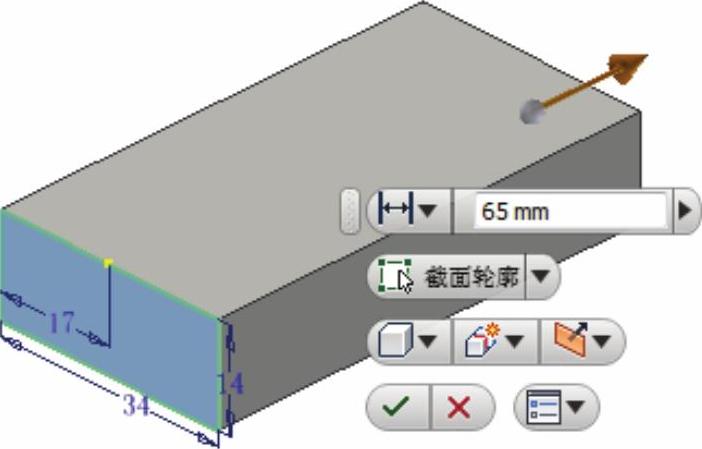

图5-150 拉伸示意图

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-344.jpg ，选择YZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“直线”按钮 978-7-111-53165-4-Chapter05-345.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-346.jpg ，标注尺寸如图5-151所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-347.jpg ，退出草图环境。

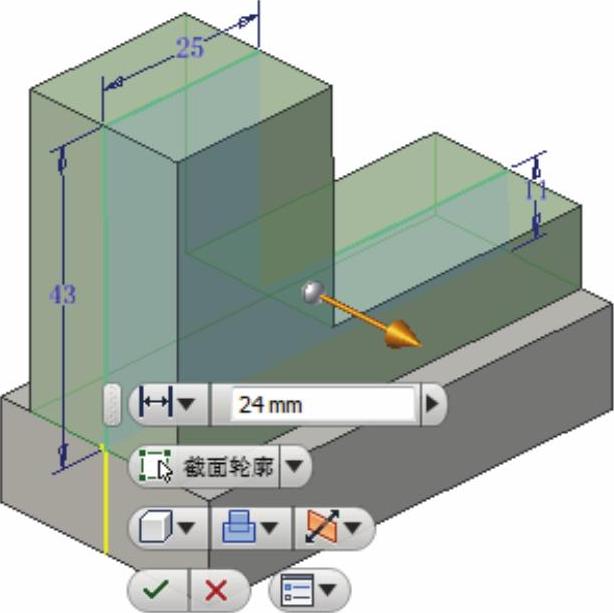

（5）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-348.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为24 mm，单击“对称”按钮 978-7-111-53165-4-Chapter05-349.jpg ，如图5-152所示。单击“确定”按钮完成拉伸。

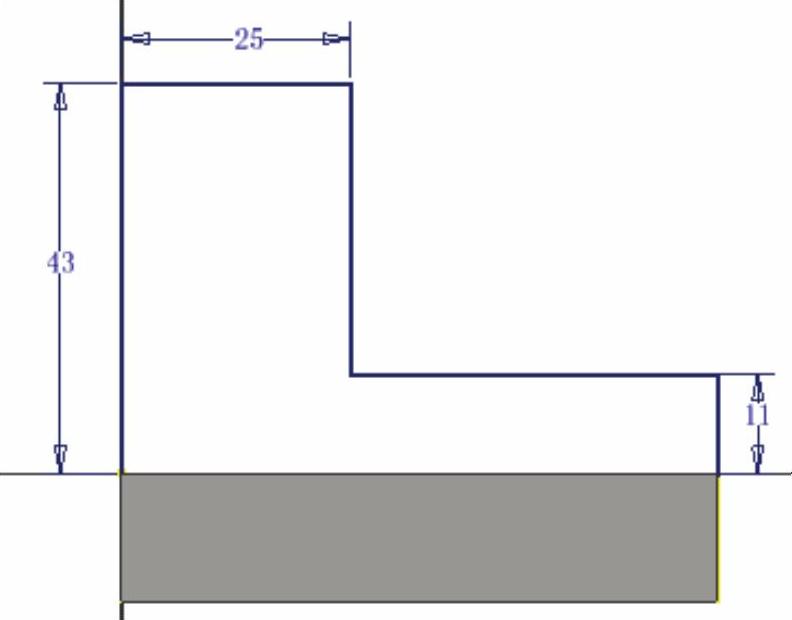

图5-151 绘制草图2


图5-152 拉伸示意图

（6）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-352.jpg ，选择YZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“直线”按钮 978-7-111-53165-4-Chapter05-353.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-354.jpg ，标注尺寸如图5-153所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-355.jpg ，退出草图环境。

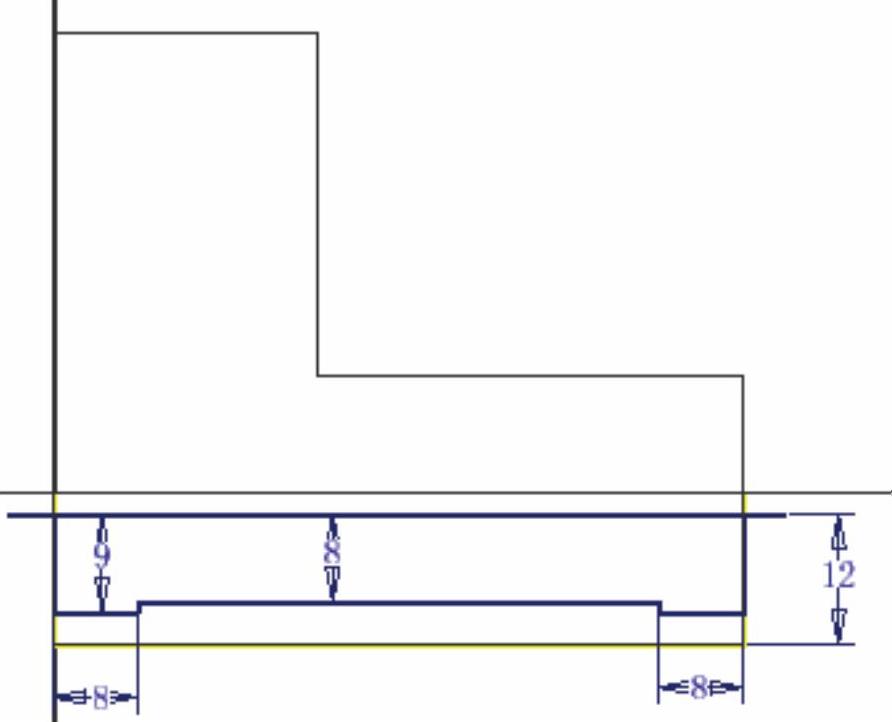

图5-153 绘制草图3

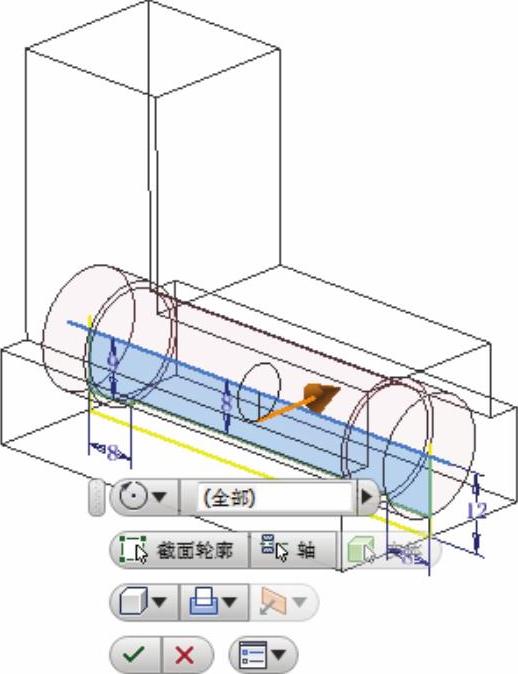

（7）创建旋转体。单击“三维模型”标签栏“创建”面板上的“旋转”按钮 978-7-111-53165-4-Chapter05-357.jpg ，打开“旋转”对话框，选取上步绘制的草图为旋转截面轮廓，选取水平直线段为旋转轴，选择“求差”方式，如图5-154所示。单击“确定”按钮完成旋转，如图5-155所示。


图5-154 旋转示意图

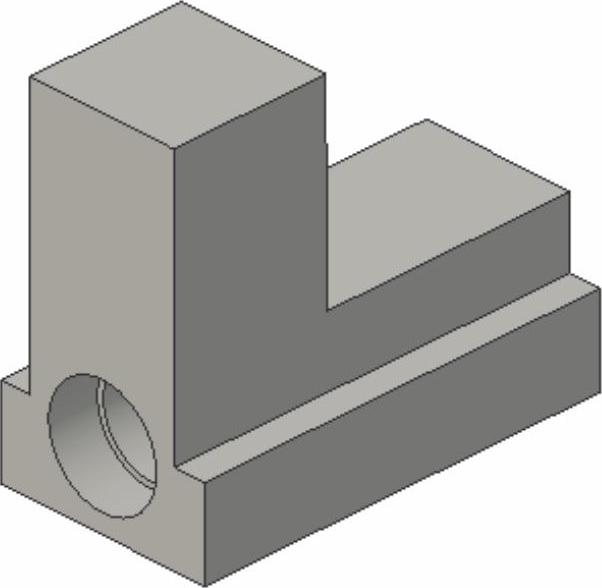

图5-155 旋转体效果

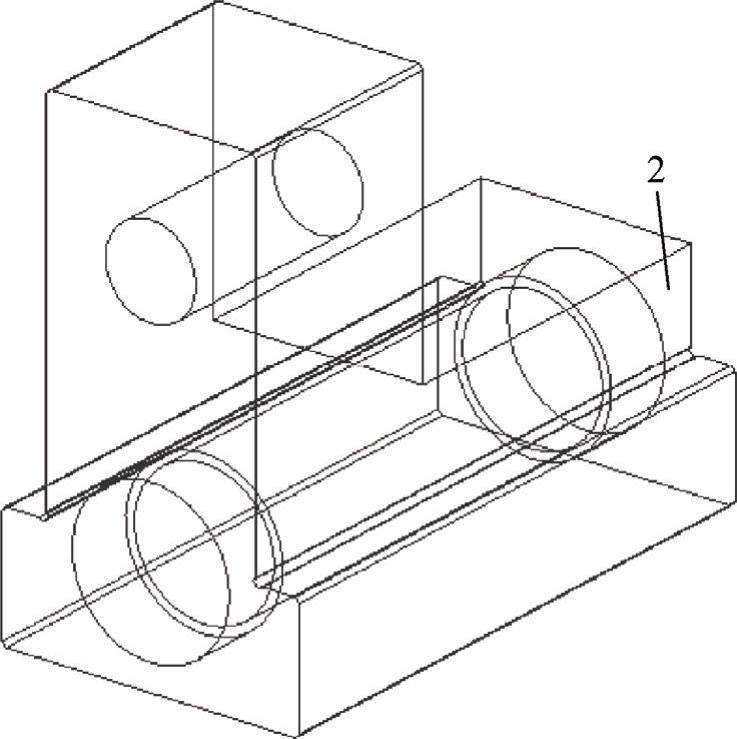

（8）创建内螺纹。单击“三维模型”标签栏“修改”面板上的“螺纹”按钮 978-7-111-53165-4-Chapter05-360.jpg ，打开“螺纹”对话框，选择上步创建的内孔面为螺纹放置面，勾选“全螺纹”复选框，单击“确定”按钮，完成螺纹创建，如图5-156所示。

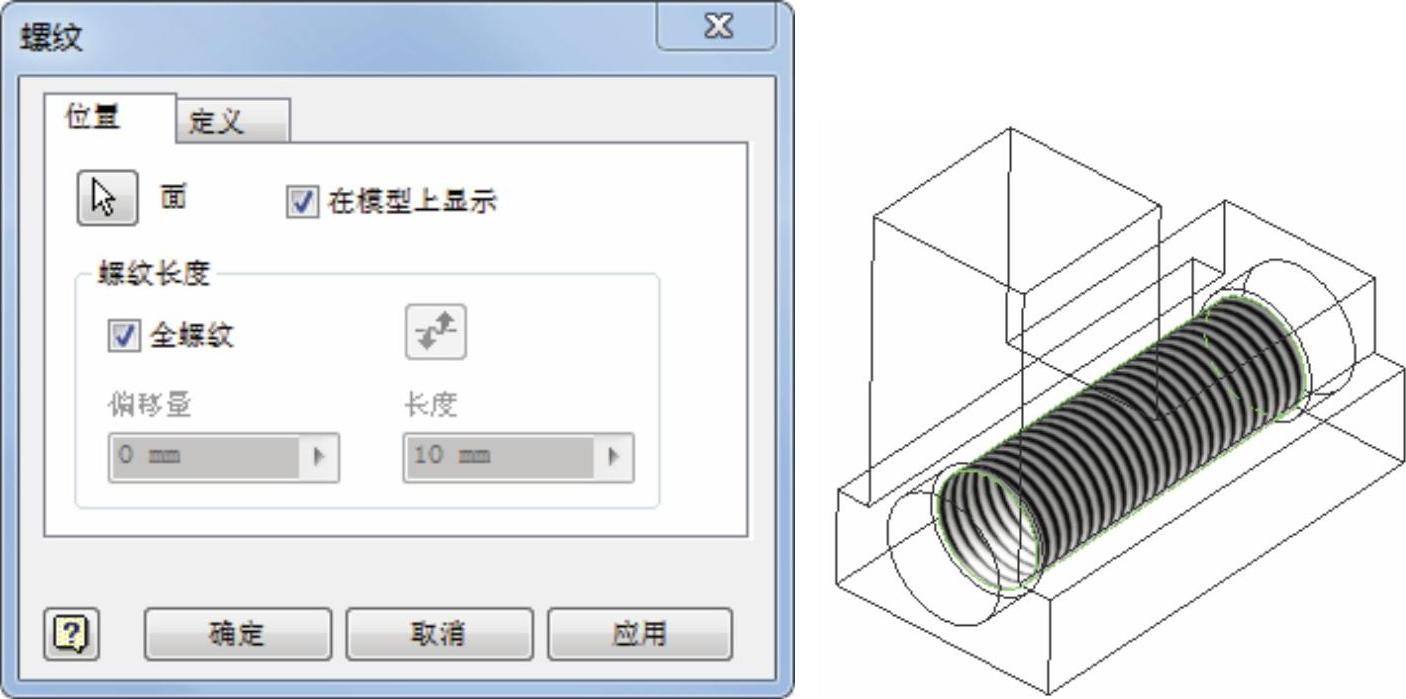

图5-156 选择螺纹放置面(www.daowen.com)

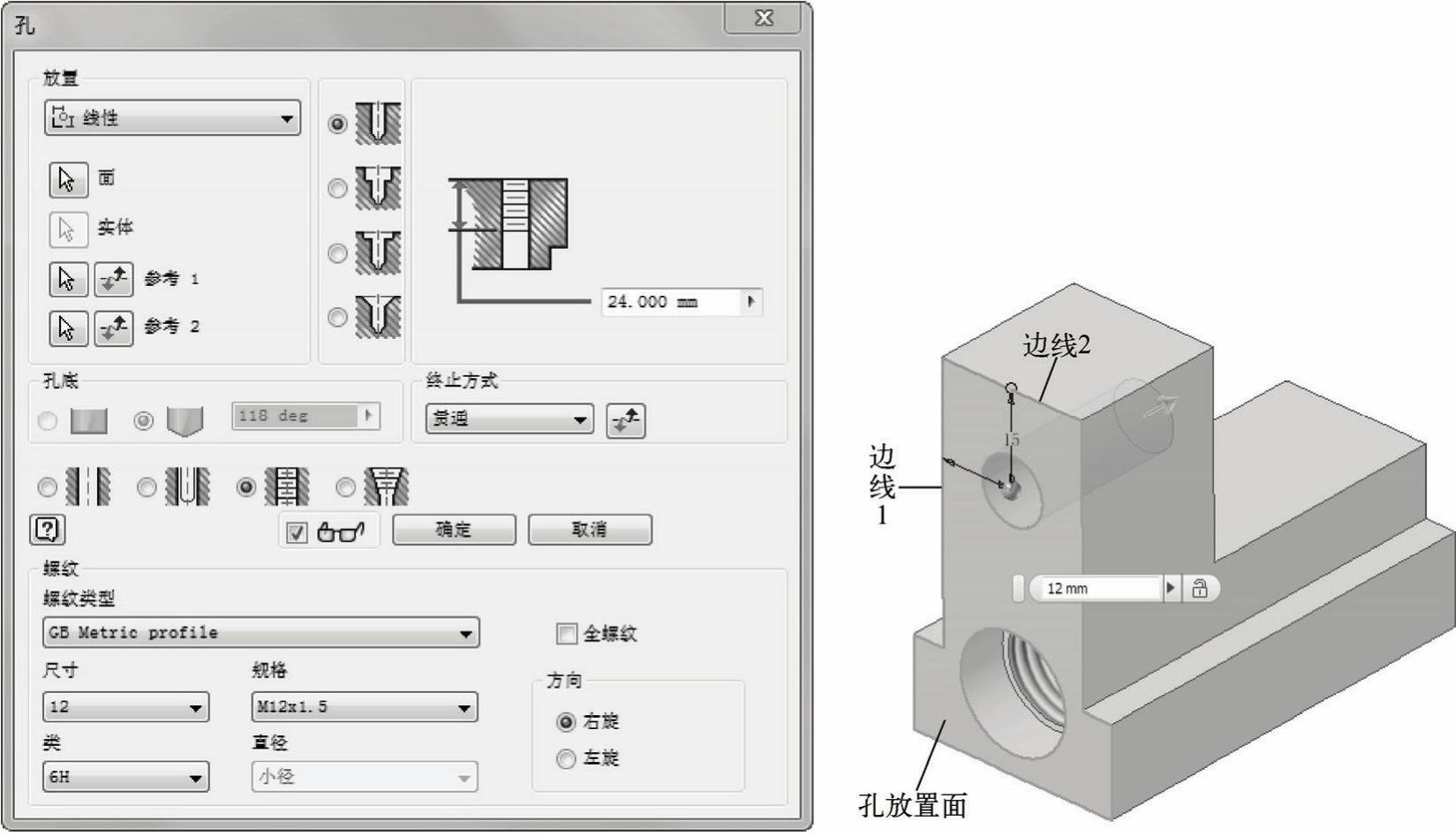

（9）创建直孔。单击“三维模型”标签栏“修改”面板上的“孔”按钮 978-7-111-53165-4-Chapter05-362.jpg ，打开“孔”对话框。在放置下拉列表中选择“线性”放置方式，选取为孔放置面，选取边线1为参考1，输入距离为12mm，选取边线2为参考2，输入距离为15mm，选择“贯通”终止方式，选择“螺纹孔”单选项，在“螺纹类型”下拉列表中选择“GB Metric profile”类型，选择尺寸为12，规格为M12×1.5，输入螺纹高度为24，如图5-157所示，单击“确定”按钮，完成螺纹孔的创建。

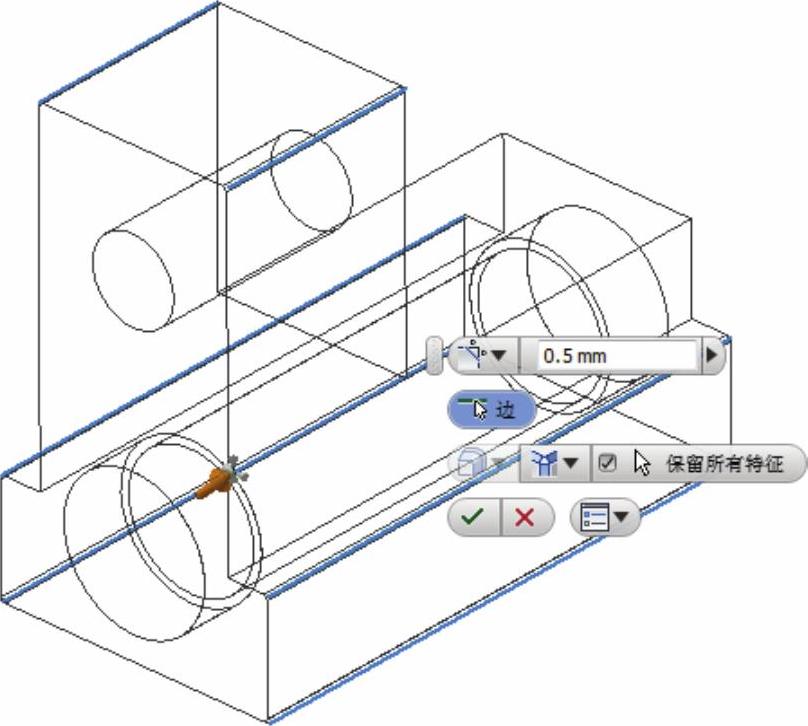

（10）创建倒角。单击“三维模型”标签栏“修改”面板上的“倒角”按钮 978-7-111-53165-4-Chapter05-363.jpg ，打开“倒角”对话框，选择“倒角边长”类型，选择如图5-158所示的边线，输入倒角边长为0.5mm，单击“确定”按钮，结果如图5-159所示。


图5-157 设置参数

（11）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-365.jpg ，选择如图5-159所示的面1为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“直线”按钮 978-7-111-53165-4-Chapter05-366.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-367.jpg ，标注尺寸如图5-160所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-368.jpg ，退出草图环境。


图5-158 设置参数

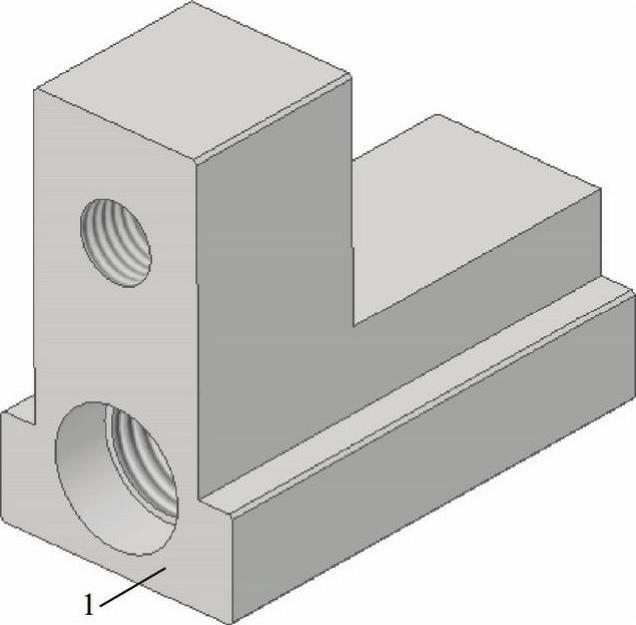

图5-159 倒角处理

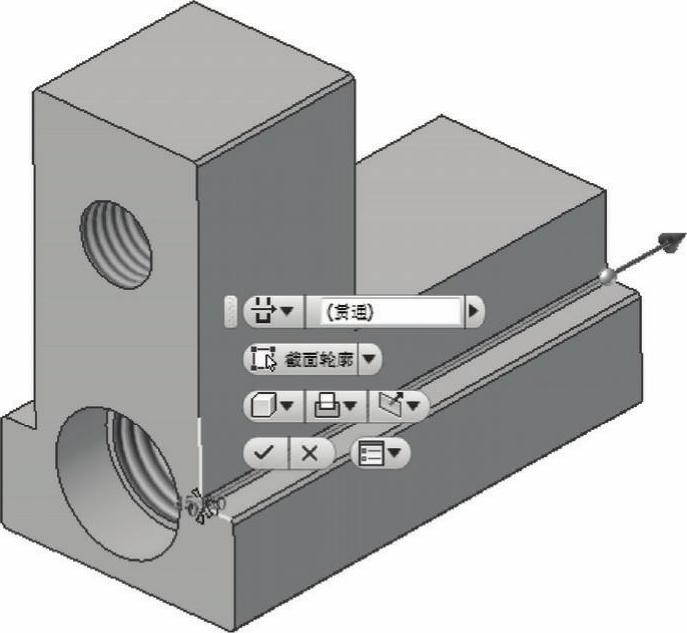

（12）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-371.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，选择“求差”方式，单击“方向2”按钮 978-7-111-53165-4-Chapter05-372.jpg ，调整方向如图5-161所示。单击“确定”按钮完成拉伸。

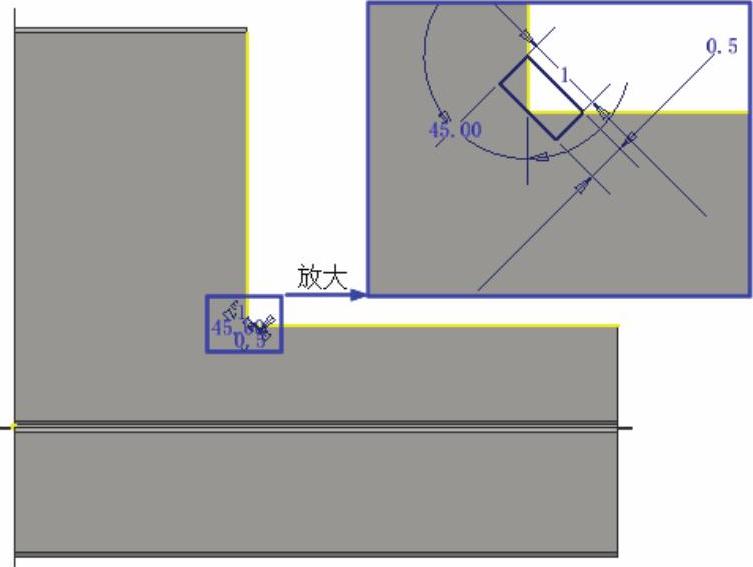

图5-160 绘制草图4


图5-161 拉伸示意图

（13）镜像特征。单击“三维模型”标签栏“阵列”面板上的“镜像”按钮 978-7-111-53165-4-Chapter05-375.jpg ，打开镜像”对话框，单击“镜像特征”按钮 978-7-111-53165-4-Chapter05-376.jpg ，如图5-162所示，选取上步创建的拉伸特征为镜像特征，选择YZ平面为镜像平面，单击“确定”按钮，结果如图5-163所示。

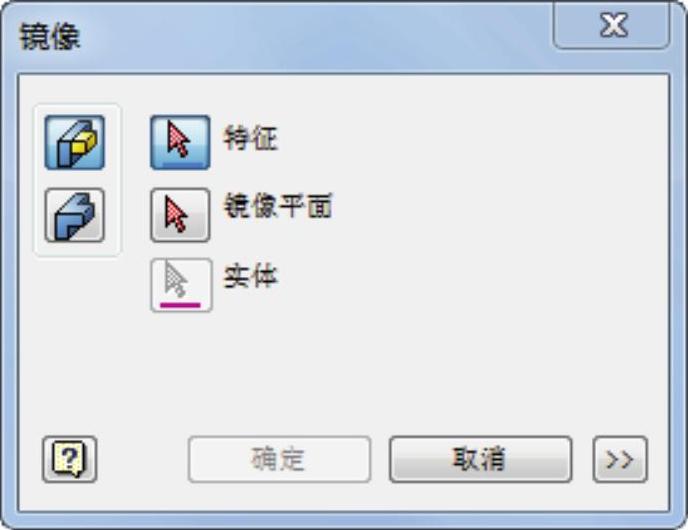

图5-162 “镜像”对话框


图5-163 镜像特征

（14）创建草图5。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-379.jpg ，选择如图5-163所示的面2为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“直线”按钮 978-7-111-53165-4-Chapter05-380.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-381.jpg ，标注尺寸如图5-164所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-382.jpg ，退出草图环境。

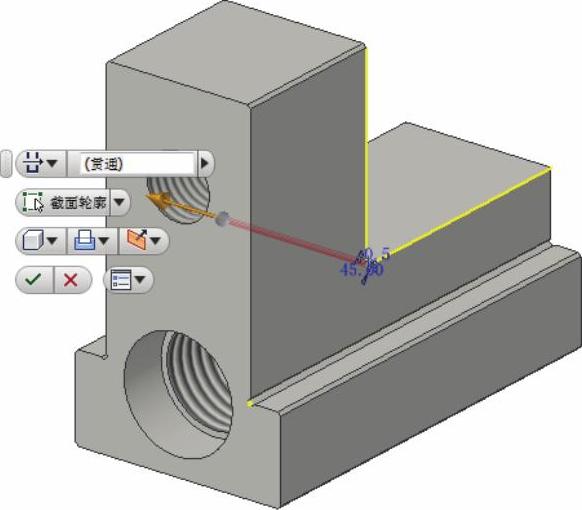

（15）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-383.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，选择“求差”方式，单击“方向2”按钮 978-7-111-53165-4-Chapter05-384.jpg ，调整方向如图5-165所示。单击“确定”按钮完成拉伸。


图5-164 绘制草图5


图5-165 拉伸示意图

（16）保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter05-387.jpg ，打开“另存为”对话框，输入文件名为“卡爪.ipt”，单击“保存”按钮，保存文件。
