如何操作镜像实体?

镜像实体的操作步骤如下:

(1)单击“三维模型”标签栏“阵列”面板上的“镜像”按钮 978-7-111-53165-4-Chapter05-330.jpg ,打开“镜像”对话框,选择镜像特征 978-7-111-53165-4-Chapter05-331.jpg ,如图5-145所示。

(2)选择一个或多个要镜像的特征,如果所选特征带有从属特征,则它们也将被自动选中,如图5-146所示。

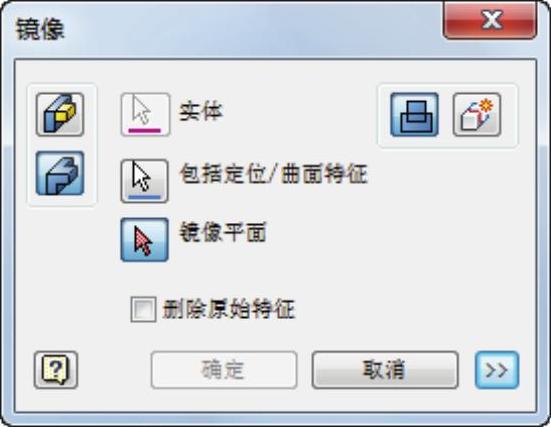

图5-145 “镜像”对话框

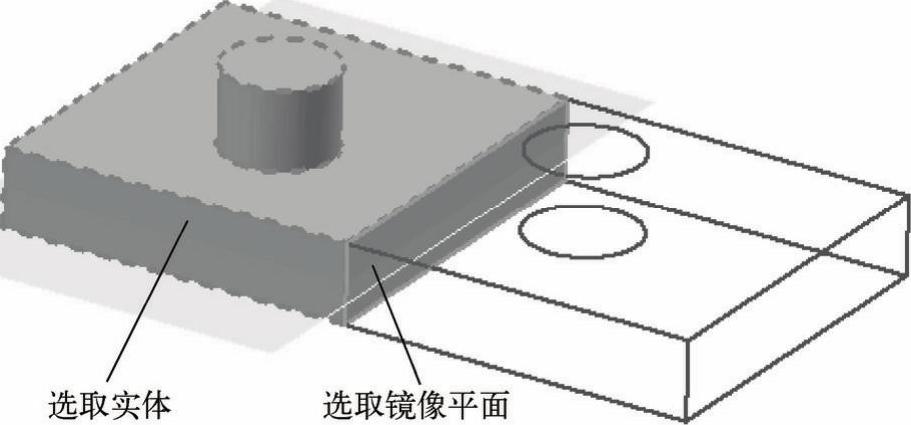

图5-146 选取特征和平面

(3)选择镜像平面,任何直的零件边、平坦零件表面、工作平面或工作轴都可作为用于镜像所选特征的对称平面。

(4)单击“确定”按钮完成特征的创建,如图5-147所示。

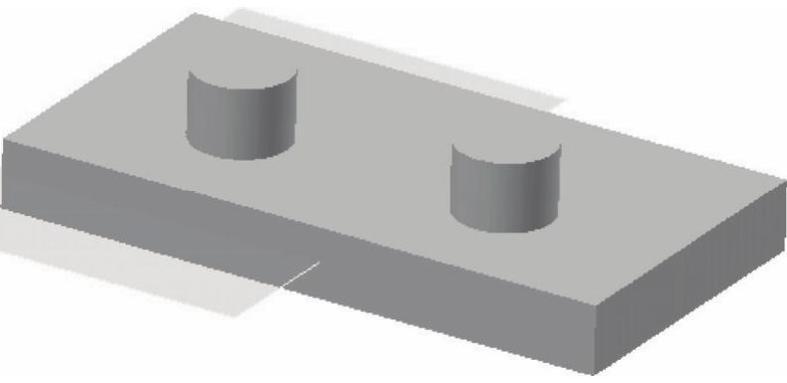

图5-147 镜像实体

“镜像”对话框中的选项说明如下。

(1)包括定位/曲面特征:选择一个或多个要镜像的定位特征。

(2)镜像平面:选中该选项,选择工作平面或平面,所选定位特征将穿过该平面作镜像。

(3)删除原始特征:选中该选项,则删除原始实体,零件文件中仅保留镜像引用。可使用此选项对零件的左旋和右旋版本进行造型。

(4)创建方法。

1)优化:选中该选项,则创建的镜像引用是原始特征的直接副本。

2)完全相同:选中该选项,则创建完全相同的镜像体,而不管它们是否与另一特征相交。当镜像特征终止在工作平面上时,使用此方法可高效地镜像出大量的特征。

3)调整:选中该选项,则用户可根据其中的每个特征分别计算各自的镜像特征。
