绘制如图5-132所示开槽圆柱头螺钉。

操作步骤

（1）新建文件。运行Inventor，单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“直线”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-133所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

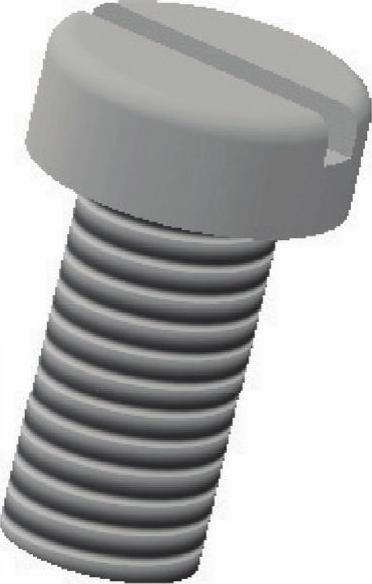

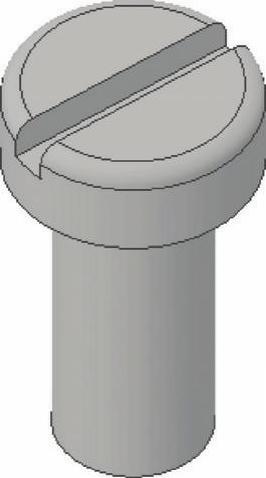

图5-132 开槽圆柱头螺钉

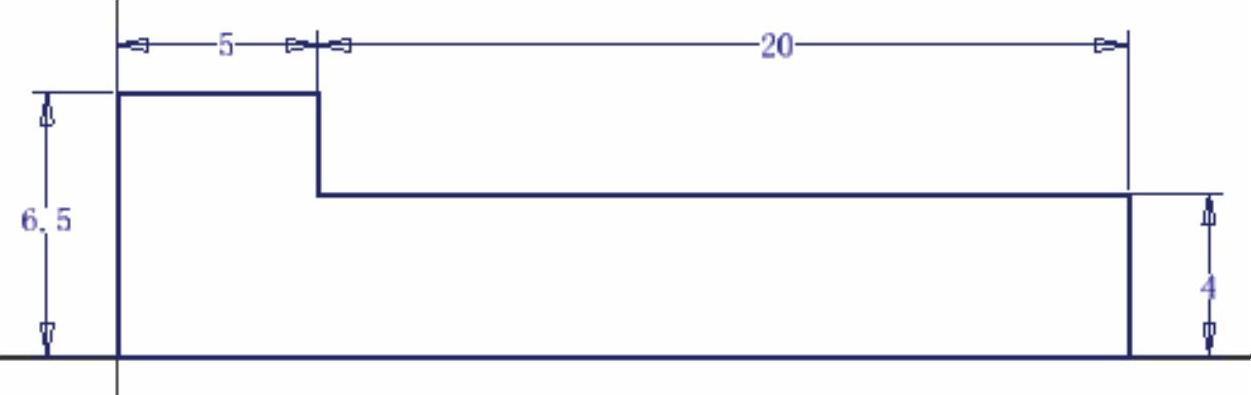

图5-133 绘制草图1

（3）创建旋转体。单击“三维模型”标签栏“创建”面板上的“旋转”按钮 ，打开“旋转”对话框，由于草图中只有图5-133中所示的一个截面轮廓，所以自动被选取为旋转截面轮廓，选取水平直线段为旋转轴，如图5-134所示。单击“确定”按钮完成旋转，结果如图5-135所示。

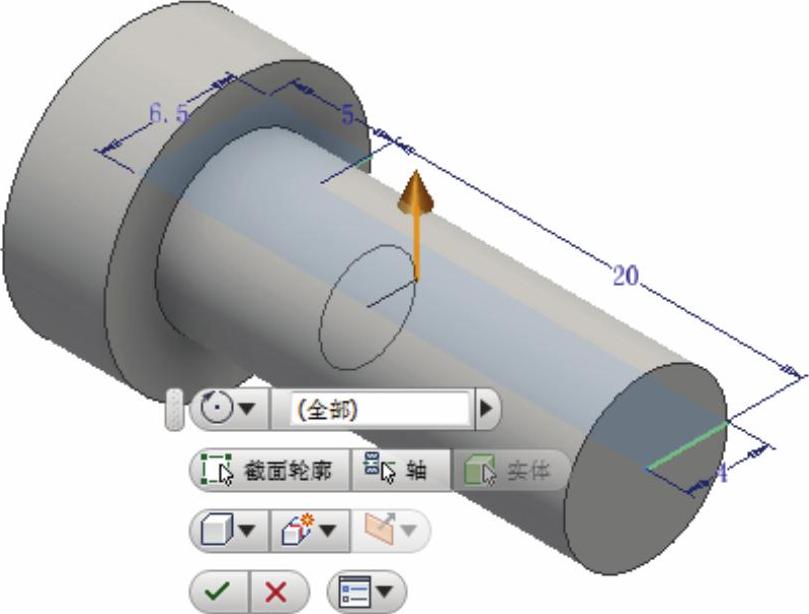

图5-134 设置参数

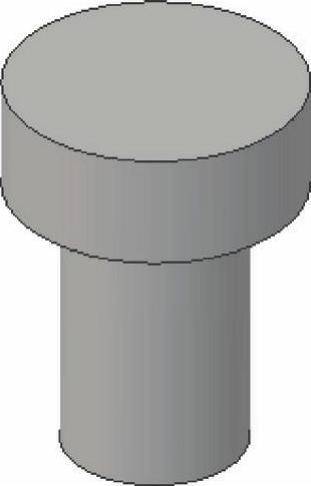

图5-135 创建旋转体

（4）圆角处理。单击“三维模型”标签栏“修改”面板上的“圆角”按钮 ，打开“圆角”对话框，输入半径为1mm，选择如图5-136所示的边线倒圆角，单击“确定”按钮完成圆角操作，结果如图5-137所示。

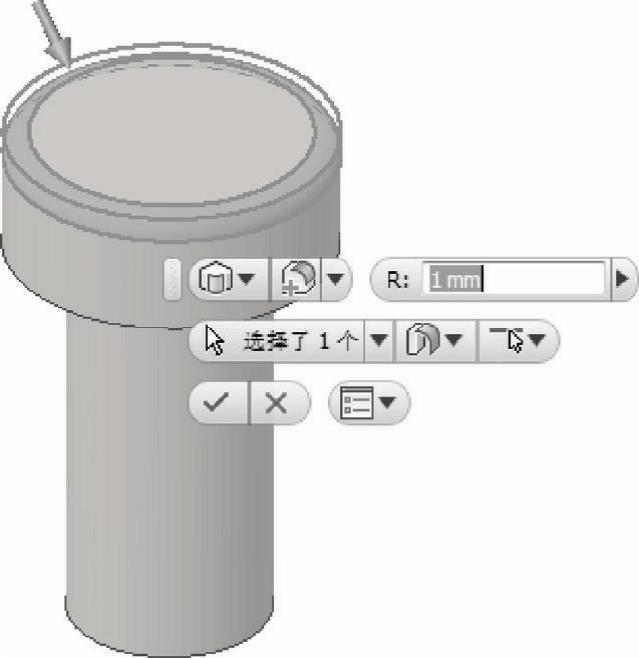

图5-136 圆角示意图(www.daowen.com)

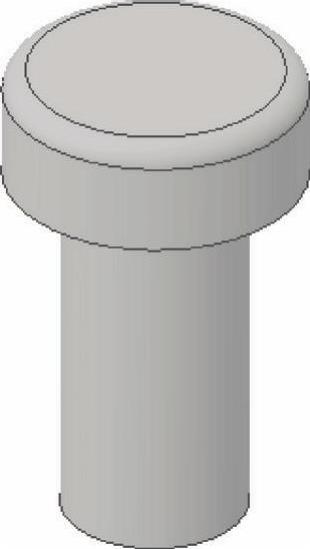

图5-137 圆角处理

（5）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择旋转体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点矩形”按钮 ，绘制草图图形。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-138所示。单击“草图”标签上的“完成草图”按钮，退出草图环境。

（6）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为2 mm，选择“求差”方式，如图5-139所示。单击“确定”按钮完成拉伸，如图5-140所示。

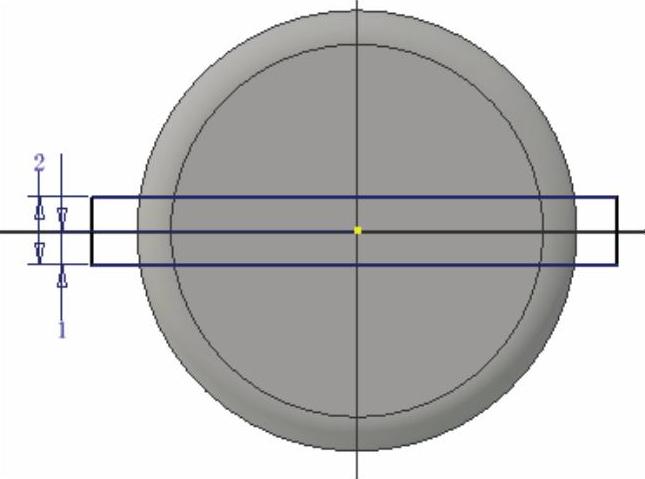

图5-138 绘制草图2

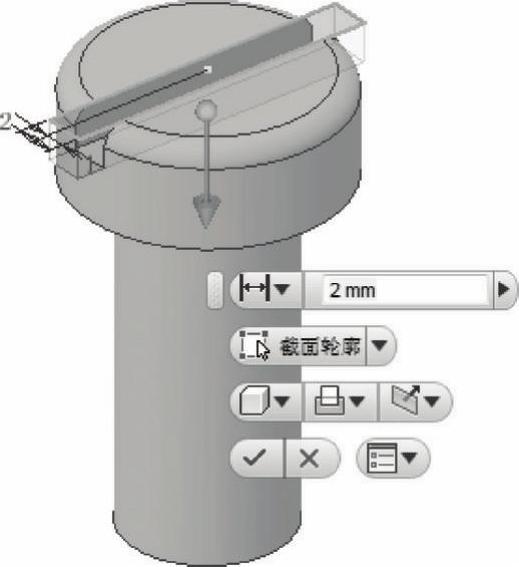

图5-139 设置参数

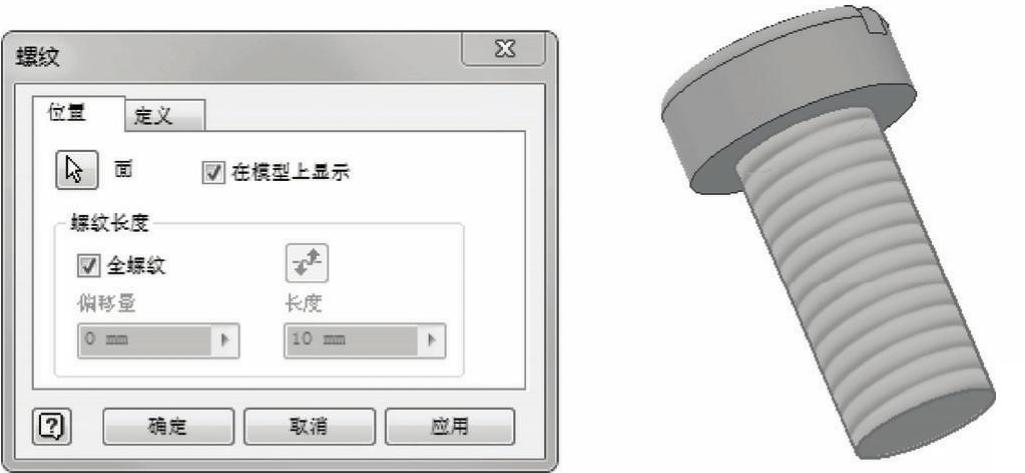

（7）创建外螺纹。单击“三维模型”标签栏“修改”面板上的“螺纹”按钮 ，打开“螺纹”对话框，选择如图5-141所示的面为螺纹放置面，勾选“全螺纹”复选框，单击“确定”按钮，完成螺纹创建。

图5-140 创建拉伸体

图5-141 选择螺纹放置面

（8）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“开槽圆柱头螺钉.ipt”，单击“保存”按钮，保存文件。
