“螺纹”对话框中的选项说明如下。

(1)在模型上显示：勾选此复选框，创建的螺纹可在模型上显示出来，否则即使创建了螺纹也不会显示在零件上。

（2）螺纹长度：可指定螺纹时全螺纹，也可指定螺纹相对于螺纹起始面的偏移量和螺纹的长度。

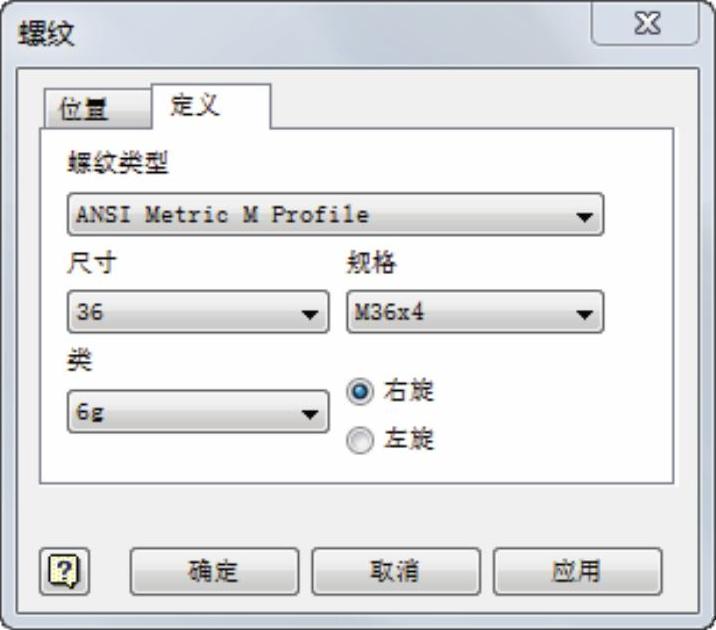

（3）“定义”选项卡，如图5-131所示，可指定螺纹类型、尺寸、规格、类和“右旋”或“左旋”方向。

图5-131 “定义”选项卡

Inventor使用Excel电子表格来管理螺纹和螺纹孔数据。默认情况下，电子表格位于“\Inventor安装文件夹\Inventor2015\Design Data\文件夹”中。电子表格中包含了一些常用行业标准的螺纹类型和标准的螺纹孔大小，用户可编辑该电子表格，以便包含更多标准的螺纹大小和螺纹类型，创建自定义螺纹大小及螺纹类型等。

电子表格的基本形式如下：

（1）每张工作表表示不同的螺纹类型或行业标准。

（2）每个工作表上的单元格A1保留用来定义测量单位。 (www.daowen.com)

（3）每行表示一个螺纹条目。

（4）每列表示一个螺纹条目的独特信息。

如果用户要自行创建或修改螺纹（或螺纹孔）数据，应该考虑以下因素：

（1）编辑文件之前备份电子表格（thread.xls）；要在电子表格中创建新的螺纹类型，应先复制一份现有工作表以便维持数据列结构的完整性，然后在新工作表中进行修改得到新的螺纹数据。

（2）要创建自定义螺纹孔大小，应在电子表格中创建一个新工作表，使其包含自定义的螺纹定义，然后选择“螺纹”对话框的“定义”选项卡，再选择“螺纹类型”列表中的“自定义”选项。

（3）修改电子表格不会使现有的螺纹和螺纹孔产生关联变动。

（4）修改并保存电子表格后，编辑螺纹特征并选择不同的螺纹类型，然后保存文件即可。

技巧：

Inventor中的螺纹是通过贴图的方式生成的，并不是真实存在的螺纹，这样可以加快显示的速度，降低系统的需求和资源消耗。
