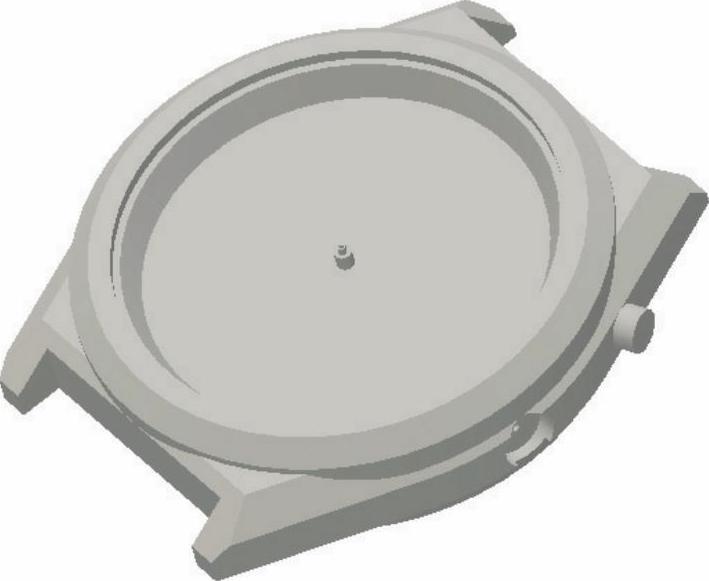

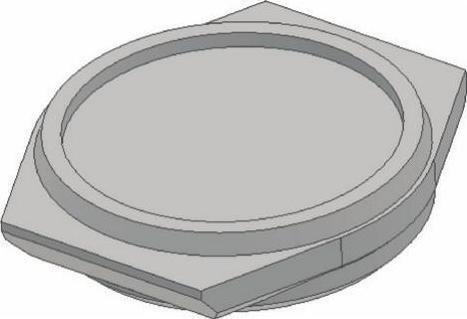

本例创建如图5-91所示的表壳。

图5-91 表壳

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 、“线”按钮 和“修剪”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-92所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

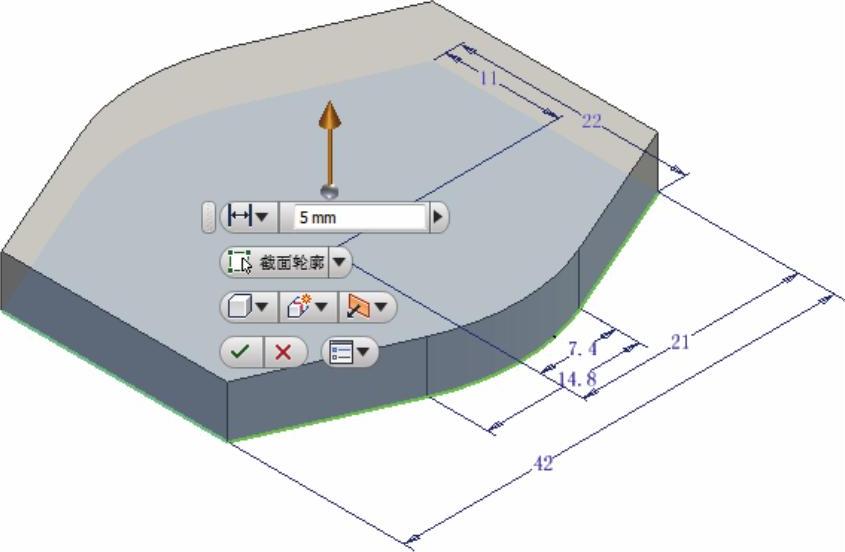

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为5 mm，如图5-93所示。单击“确定”按钮完成拉伸。

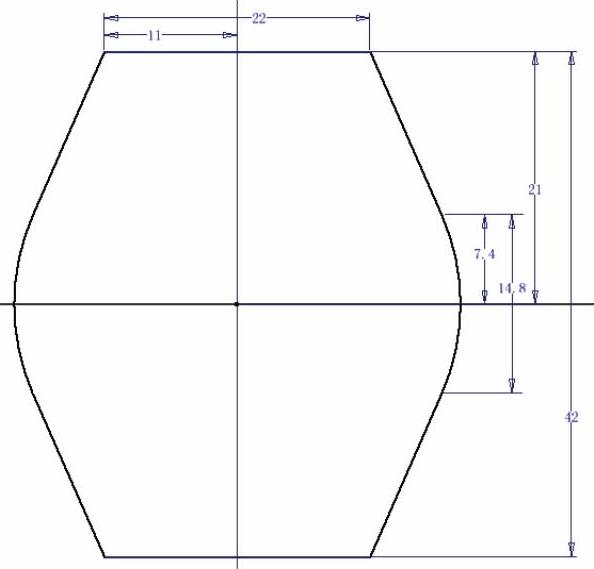

图5-92 绘制草图1

图5-93 拉伸示意图

（4）创建倒角。

1）单击“三维模型”标签栏“修改”面板上的“倒角”按钮 ，打开“倒角”对话框，选择“倒角边长”类型，选择如图5-94所示的边线，输入倒角边长为2mm，单击“应用”按钮。

2）选择“两个倒角边长”类型，选择如图5-95所示的边线，输入倒角边长1为3mm，倒角边长2为4mm，单击“应用”按钮。

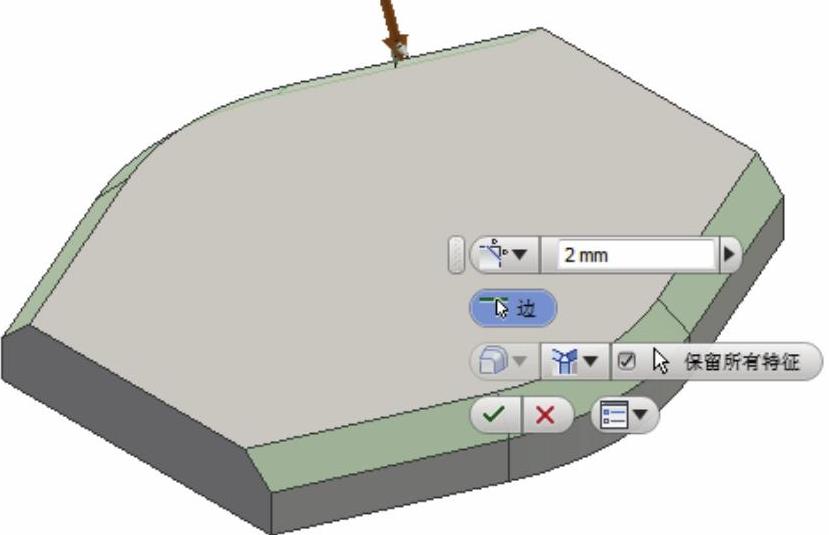

图5-94 设置参数

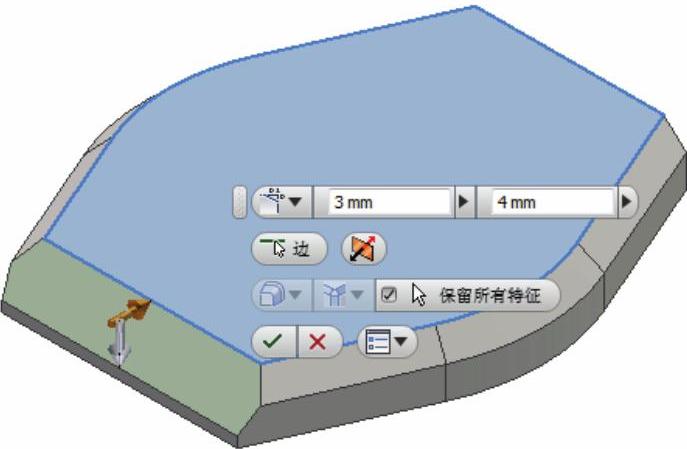

图5-95 选取倒角边线

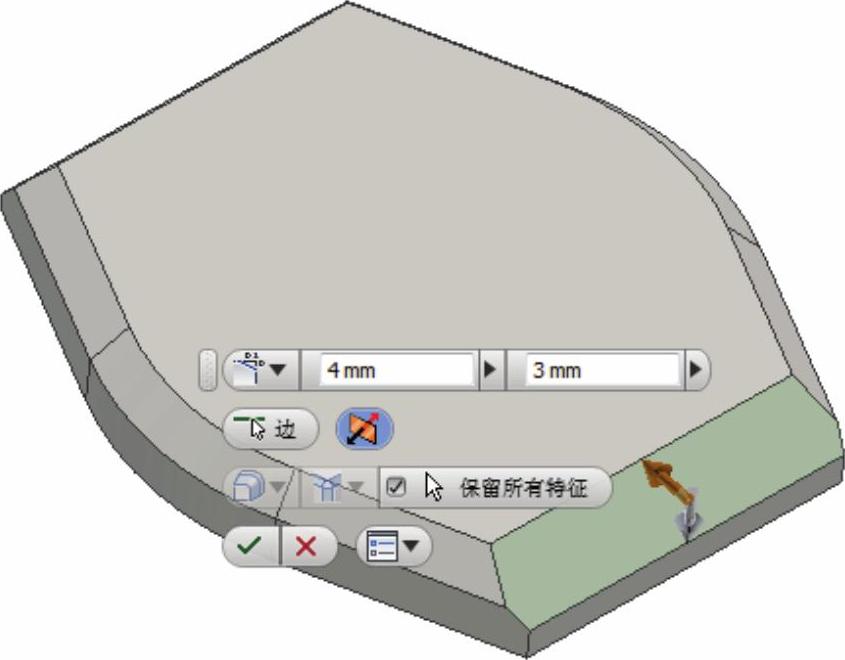

3）选择“两个倒角边长”类型，选择如图5-96所示的边线，输入倒角边长1为4mm，倒角边长2为3 mm，单击“确定”按钮，结果如图5-97所示。

图5-96 选取倒角边线2

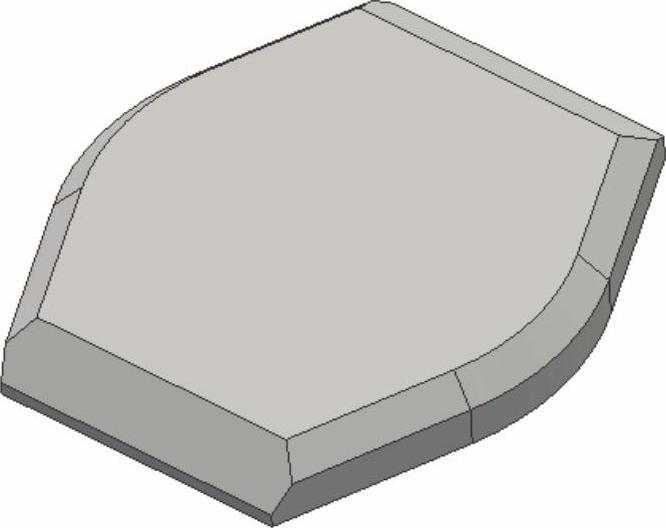

图5-97 创建倒角

（5）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-98所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

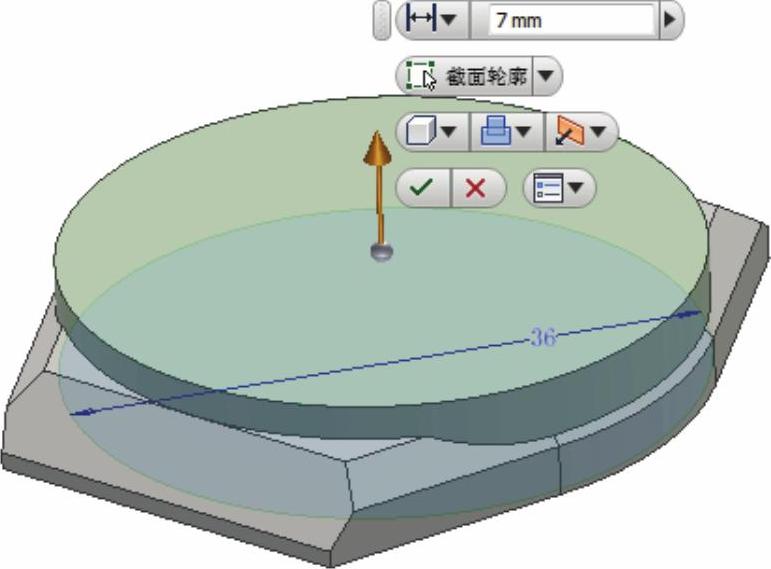

（6）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为7 mm如图5-99所示。单击“确定”按钮完成拉伸，结果如图5-100所示。

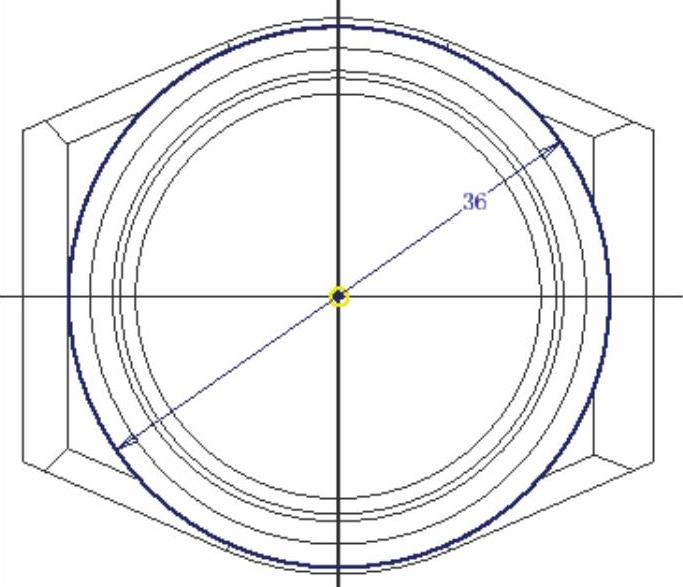

图5-98 绘制草图2

图5-99 拉伸示意图

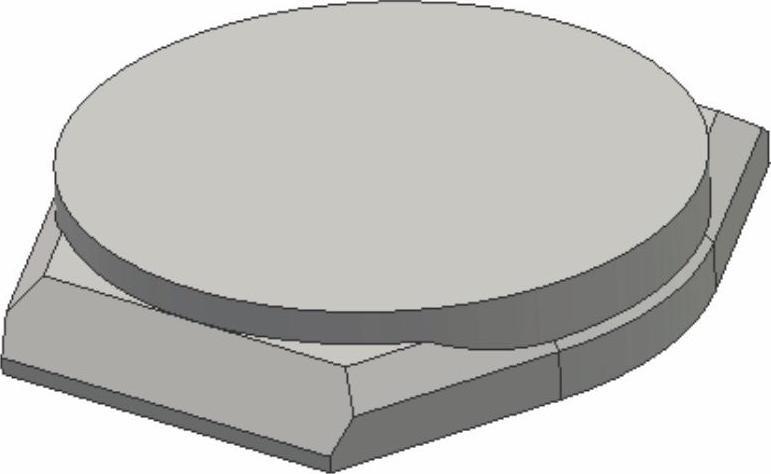

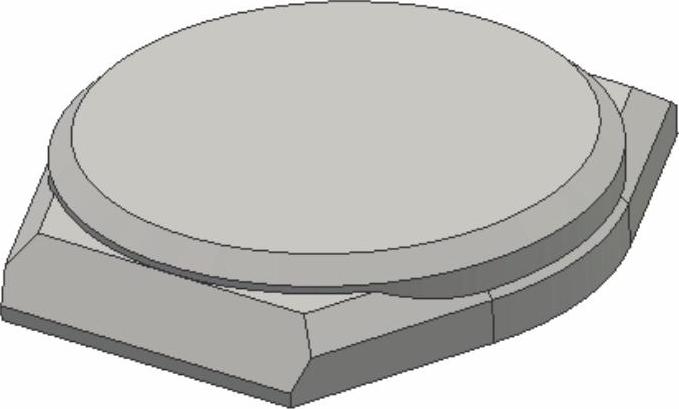

图5-100 创建拉伸体

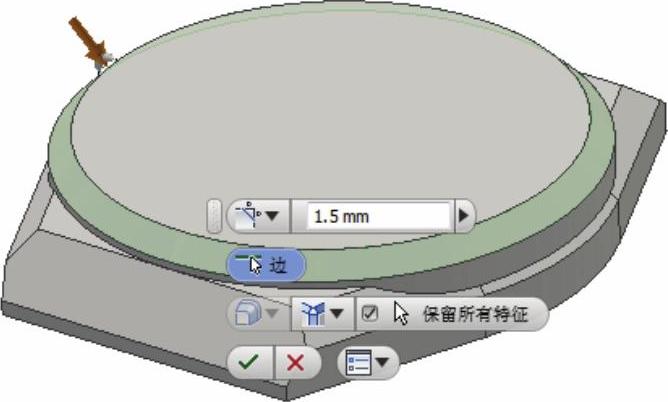

（7）创建倒角。单击“三维模型”标签栏“修改”面板上的“倒角”按钮 ，在打开“倒角”对话框，选择“倒角边长”类型，选择如图5-101所示的边线，输入倒角边长为1.5mm，单击“确定”按钮，结果如图5-102所示。

图5-101 设置参数

图5-102 创建倒角

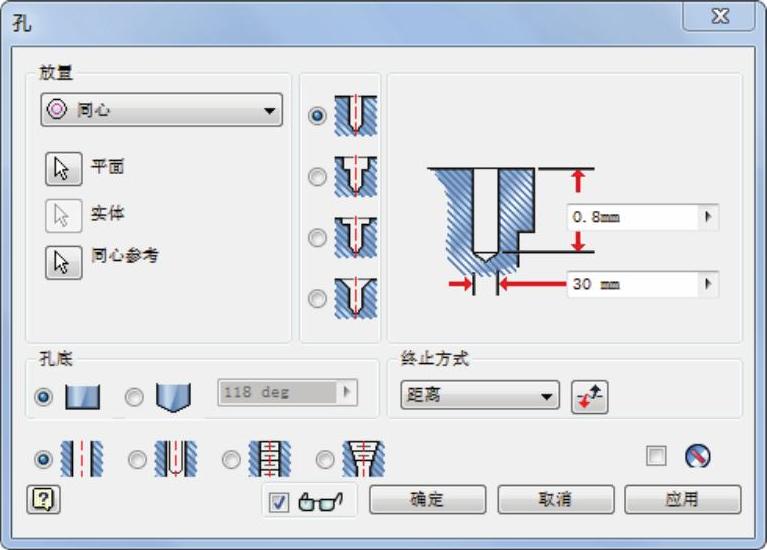

（8）创建直孔1。单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，在打开“孔”对话框。在放置下拉列表中选择“同心”放置方式，选取第二个拉伸体上表面为孔放置面，选取拉伸体的边线为同心参考，选择“距离”终止方式，输入距离为0.8mm，孔直径为30mm，选择“平直”的孔底，如图5-103所示，单击“确定”按钮，结果如图5-104所示。

图5-103 设置参数

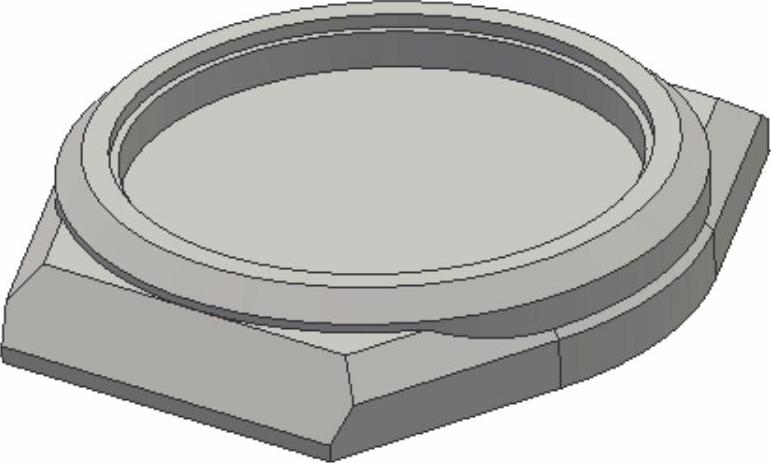

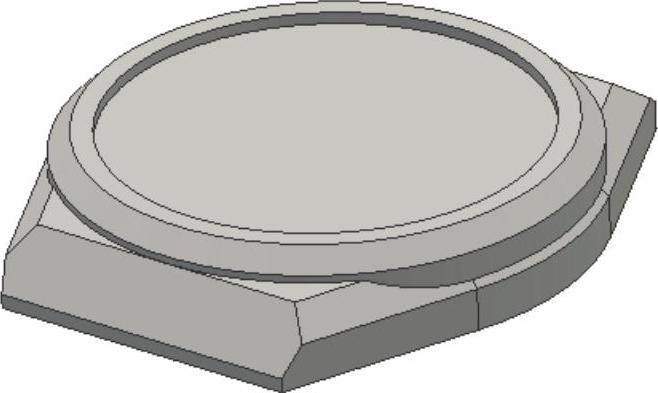

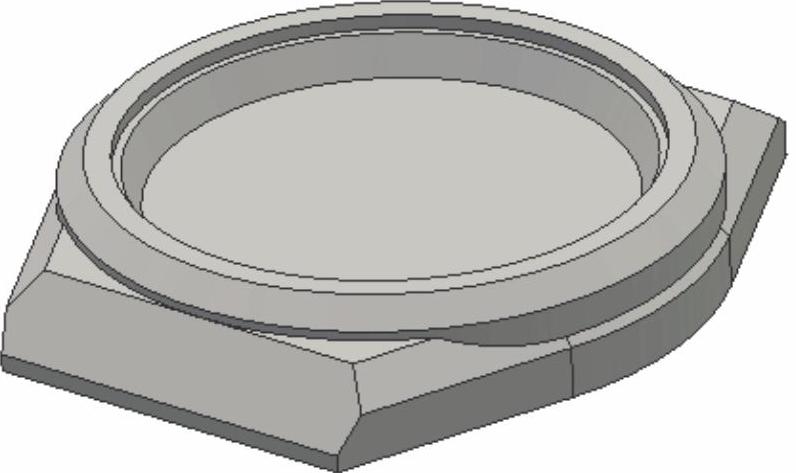

图5-104 创建孔

（9）创建直孔2。单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，打开“孔”对话框。在放置下拉列表中选择“同心”放置方式，选取上步创建的孔底面为孔放置面，选取孔边线为同心参考，选择“距离”终止方式，输入距离为2.2 mm，孔直径为29 mm，选择“平直”的孔底，如图5-105所示，单击“确定”按钮，结果如图5-106所示。

图5-105 设置参数

图5-106 创建孔

（10）创建拔模特征。单击“三维模型”标签栏“修改”面板上的“拔模”按钮 ，打开“拔模”对话框。选择“固定边”类型，选取上步创建的孔底面为固定面，选取孔侧面为拔模面，输入拔模斜度为25 deg，如图5-107所示，单击“确定”按钮，结果如图5-108所示。

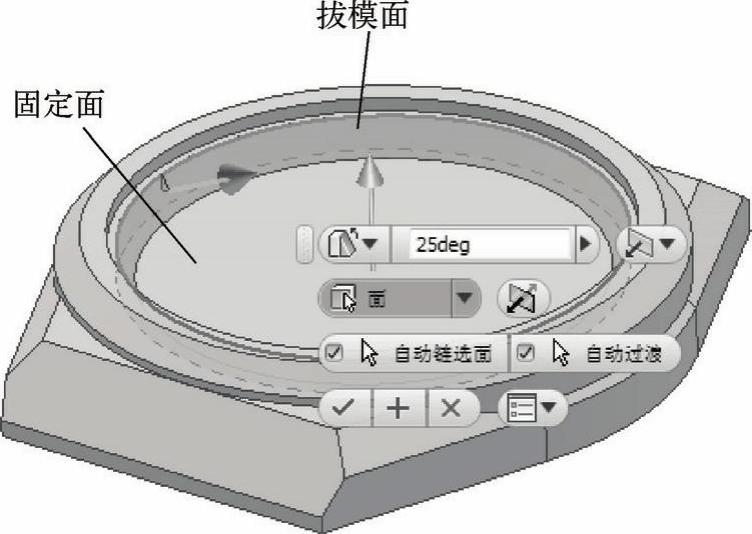

图5-107 设置参数

图5-108 创建拔模特征

（11）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择第二个孔的底面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 ，在圆心处绘制直径为1.2mm的圆。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

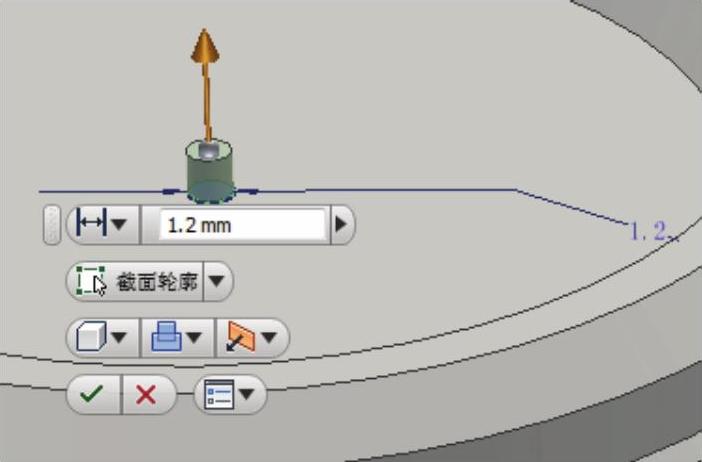

（12）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为1.2mm，如图5-109所示。单击“确定”按钮完成拉伸。

（13）重复步骤11和12，创建直径为0.6，高度为0.5和直径为0.3，高度为0.3的拉伸体，结果如图5-110所示。

(www.daowen.com)

图5-109 拉伸示意图

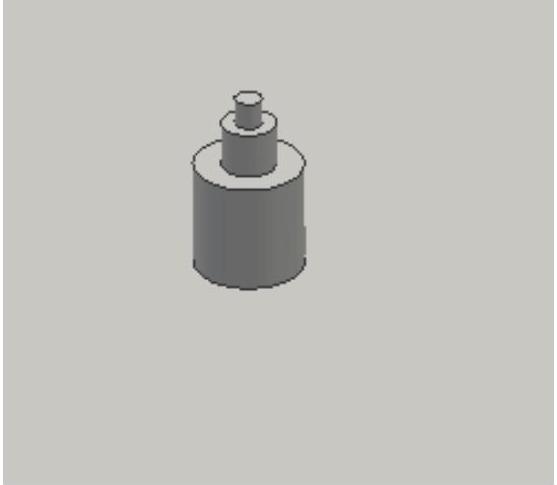

图5-110 创建拉伸体

（14）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-111所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

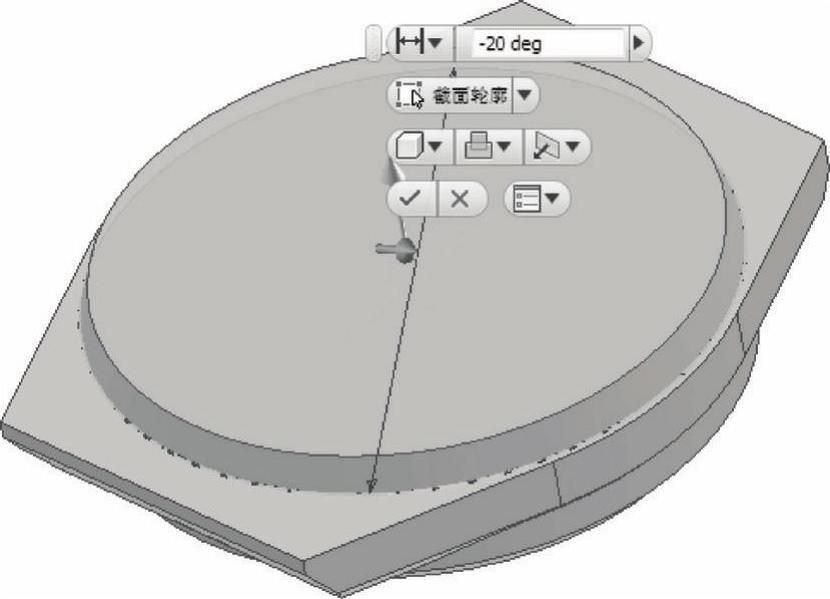

（15）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为2 mm，在更多选项卡中设置锥度为-20 deg，如图5-112所示。单击“确定”按钮完成拉伸，结果如图5-113所示。

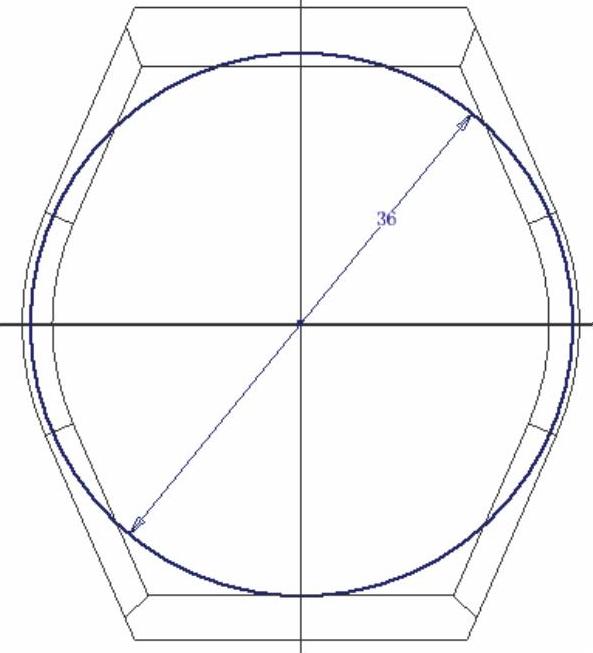

图5-111 绘制草图4

图5-112 拉伸示意图

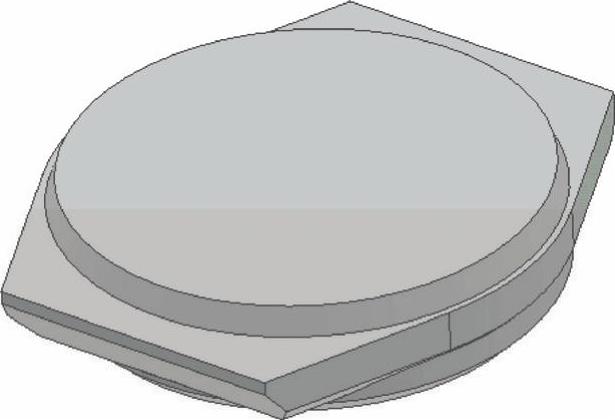

图5-113 创建拉伸体

（16）创建直孔3。单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，打开“孔”对话框。在放置下拉列表中选择“同心”放置方式，选取上步创建的拉伸体表面为孔放置面，选取拉伸体边线为同心参考，选择“距离”终止方式，输入距离为1.5mm，孔直径为31mm，选择“平直”的孔底，如图5-114所示，单击“确定”按钮，结果如图5-115所示。

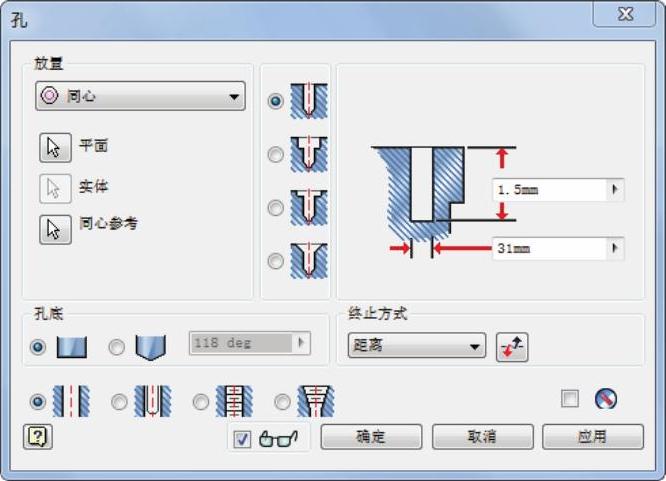

图5-114 设置参数

图5-115 创建孔

（17）创建草图5。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点矩形”按钮 、“线”按钮 和“镜像”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-116所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（18）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为5 mm选择“求差”方式，如图5-117所示。单击“确定”按钮完成拉伸，结果如图5-118所示。

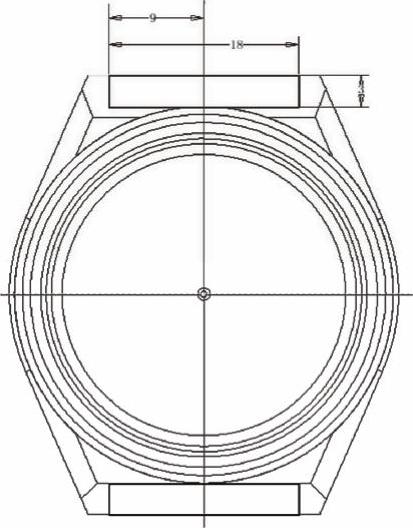

图5-116 绘制草图5

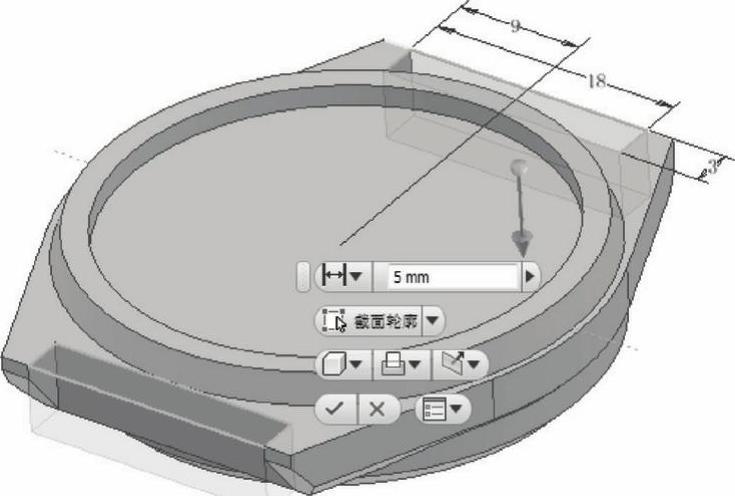

图5-117 拉伸示意图

（19）创建工作平面。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮 ，在原始坐标系中选择YZ平面并拖动，输入距离为-18.5mm，如图5-119所示。

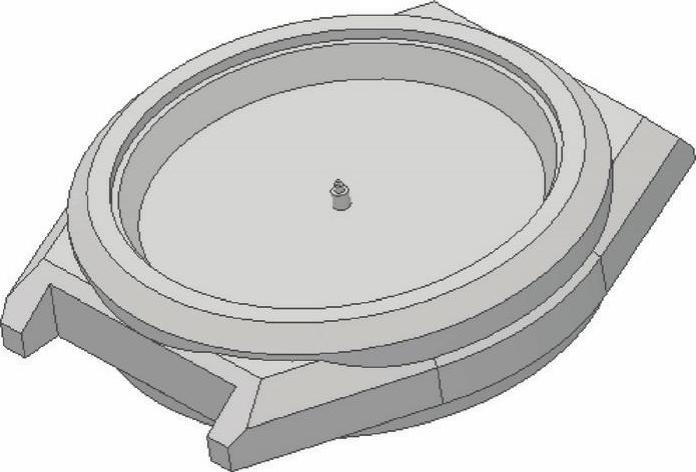

图5-118 创建拉伸体

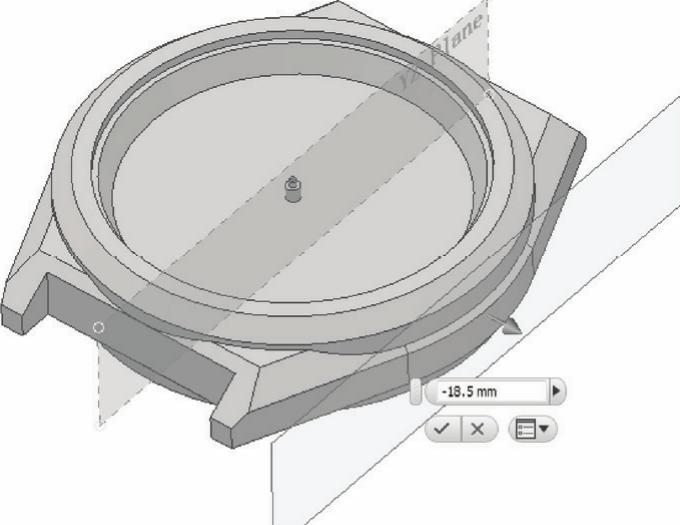

图5-119 创建工作平面

（20）创建草图6。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择上步创建的工作平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮

，标注尺寸如图5-120所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（21）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为1.5 mm，选择“求差”方式，如图5-121所示。单击“确定”按钮完成拉伸，结果如图5-122所示。

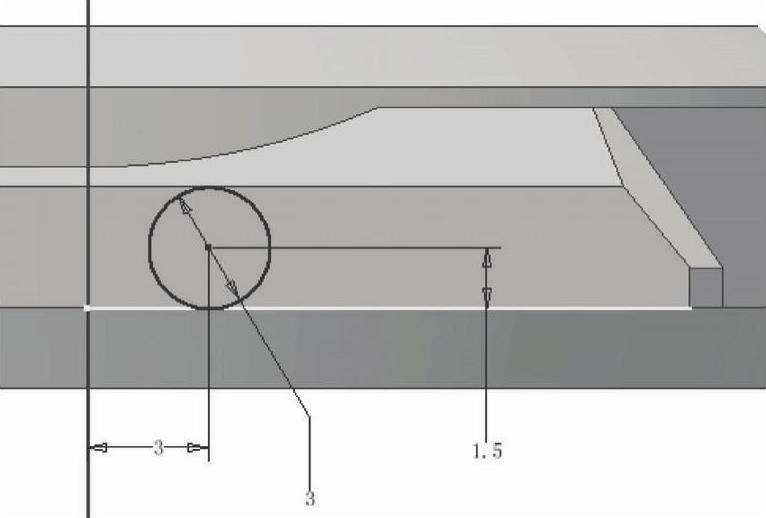

图5-120 绘制草图6

图5-121 拉伸示意图

（22）创建直孔 4。单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，打开“孔”对话框。在放置下拉列表中选择“同心”放置方式，选取上步创建的拉伸体表面为孔放置面，选取拉伸体边线为同心参考，选择“距离”终止方式，输入距离为2.5mm，孔直径为0.5mm，选择“平直”的孔底，如图5-123所示，单击“确定”按钮，结果如图5-124所示。

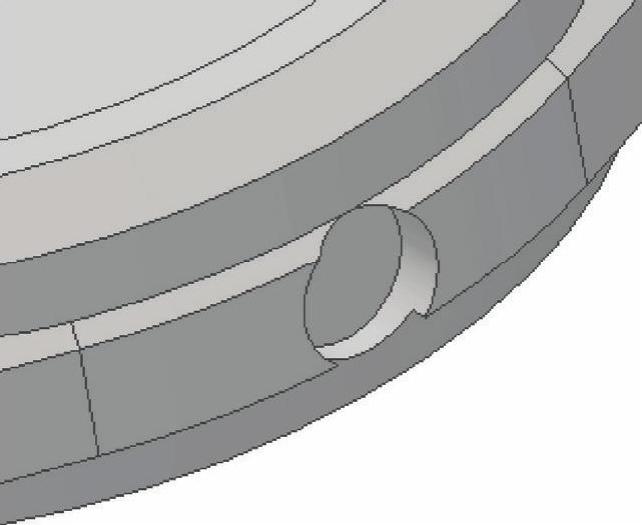

图5-122 创建拉伸体

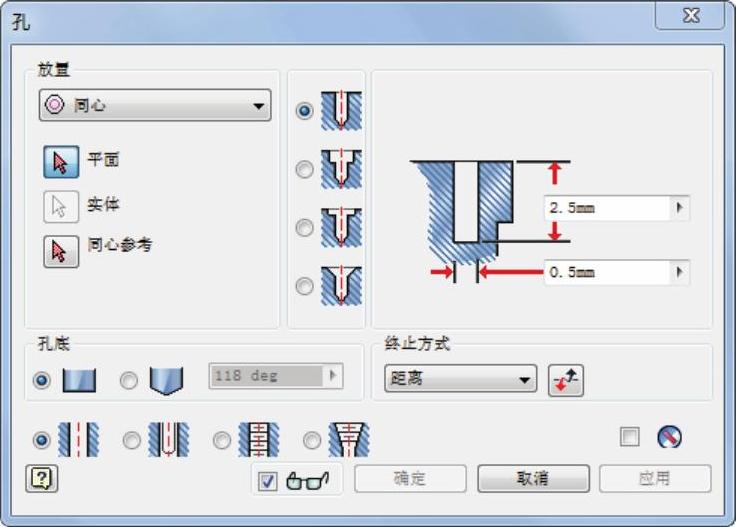

图5-123 设置参数

（23）创建草图7。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择图5-124所示的面2为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-125所示。单击“草图”标签上的“完成草图”按钮

，退出草图环境。

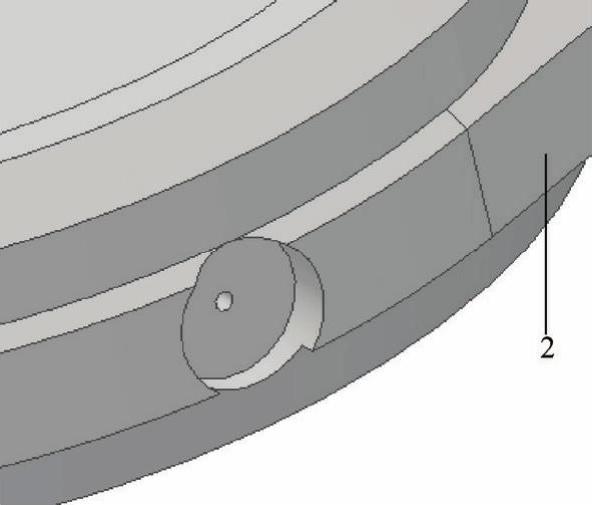

图5-124 创建孔

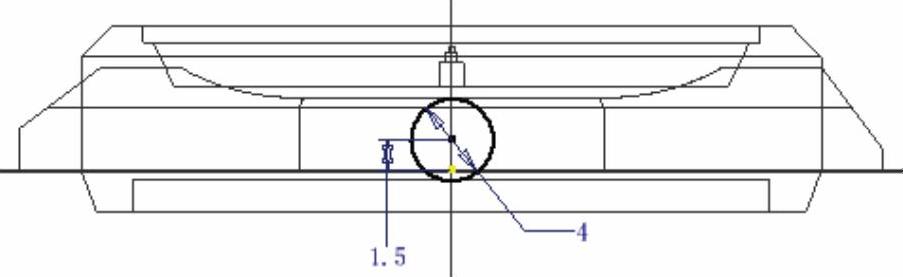

图5-125 绘制草图7

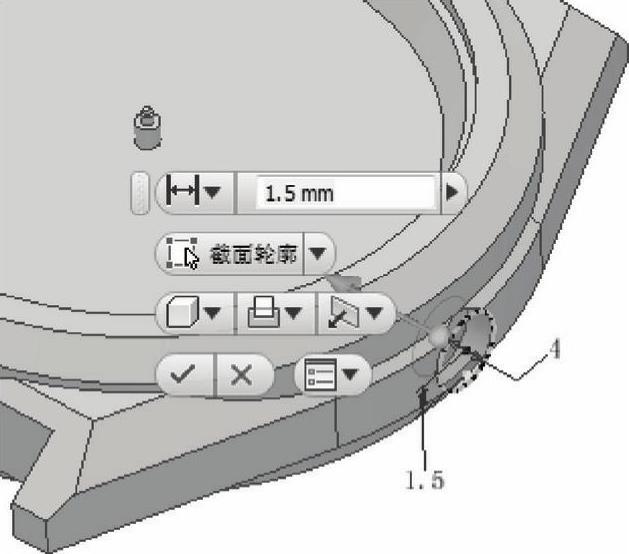

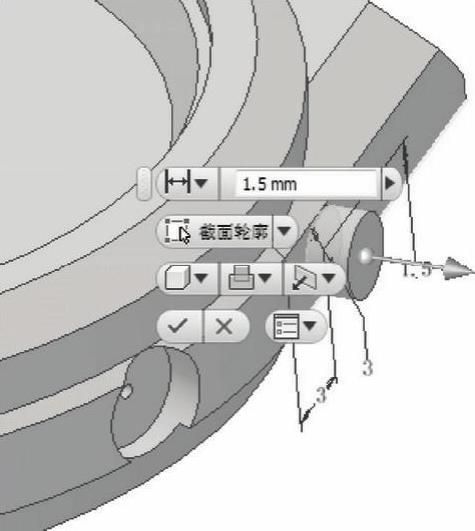

（24）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为1.5mm，如图5-126所示。单击“确定”按钮完成拉伸，结果如图5-127所示。

图5-126 拉伸示意图

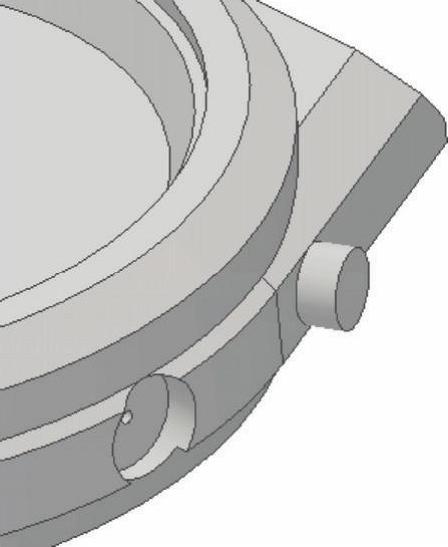

图5-127 创建拉伸体

（25）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“表壳.ipt”，单击“保存”按钮，保存文件。
