本例创建如图5-68所示的锅盖。

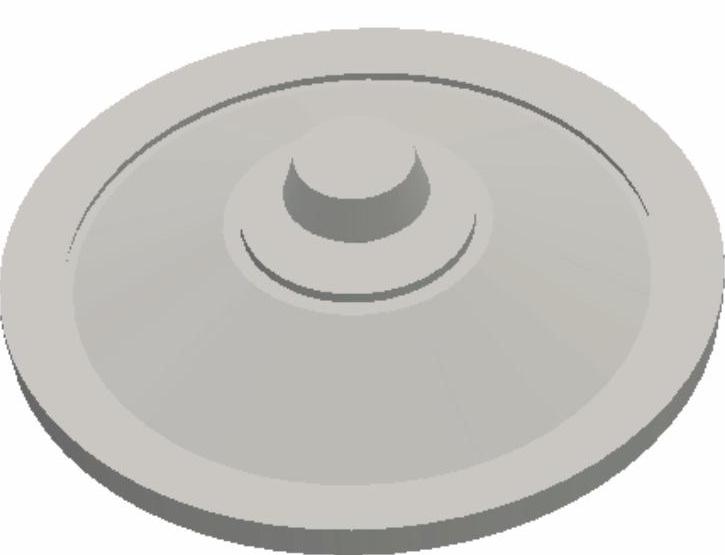

图5-68 锅盖

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter05-158.jpg ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-159.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-160.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-161.jpg ，标注尺寸如图5-69所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-162.jpg ，退出草图环境。

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-163.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为5.5mm，如图5-70所示。单击“确定”按钮完成拉伸。

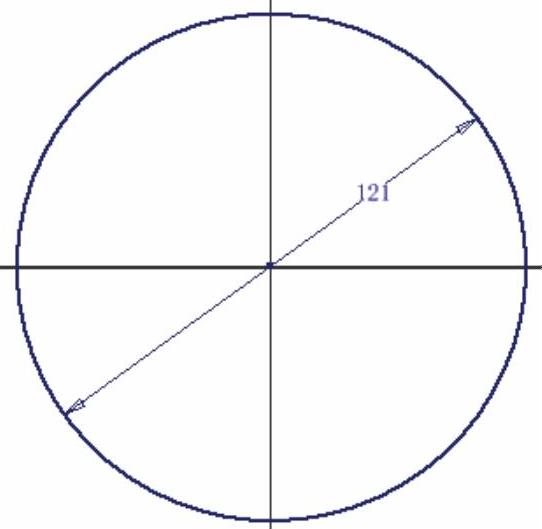

图5-69 绘制草图1

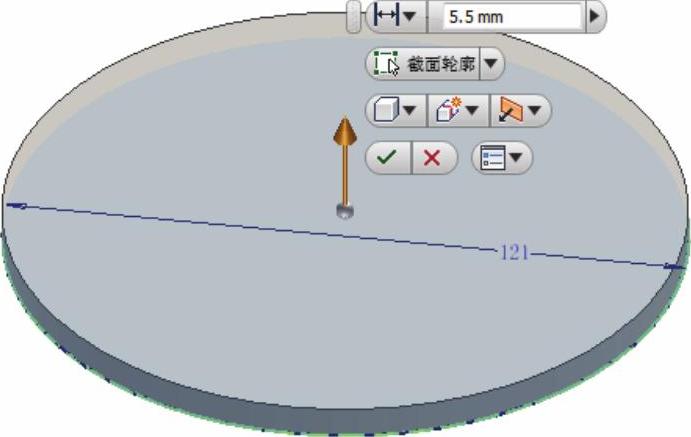

图5-70 拉伸示意图

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-166.jpg ，选择上步创建的拉伸体的上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-167.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-168.jpg ，标注尺寸如图5-71所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-169.jpg ，退出草图环境。

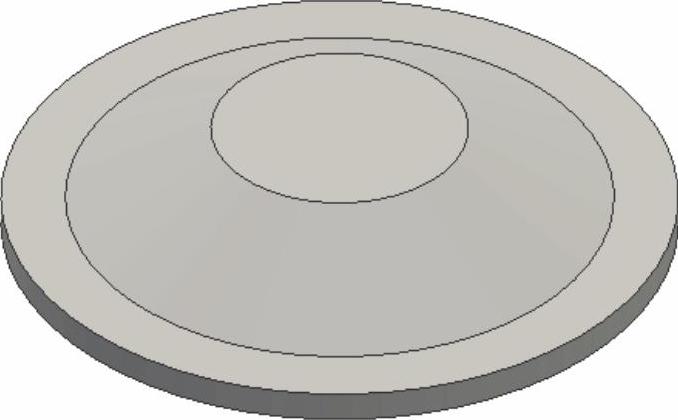

（5）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-170.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为15 mm，在“更多”选项卡中设置锥度为-60 deg，如图5-72所示。单击“确定”按钮完成拉伸，结果如图5-73所示。

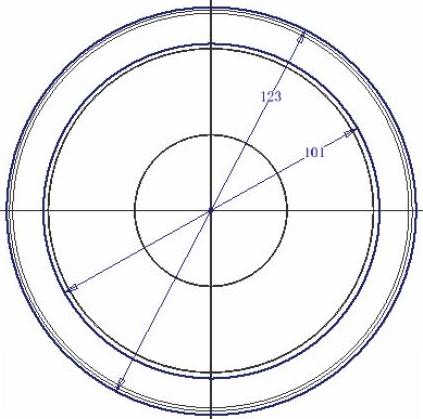

图5-71 绘制草图2

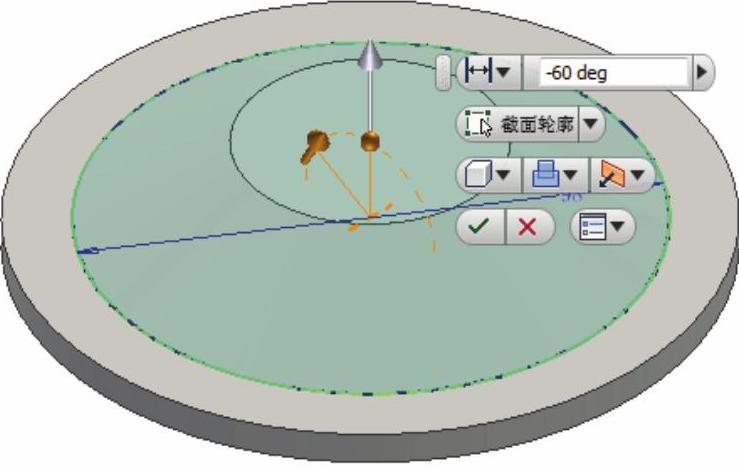

图5-72 拉伸示意图

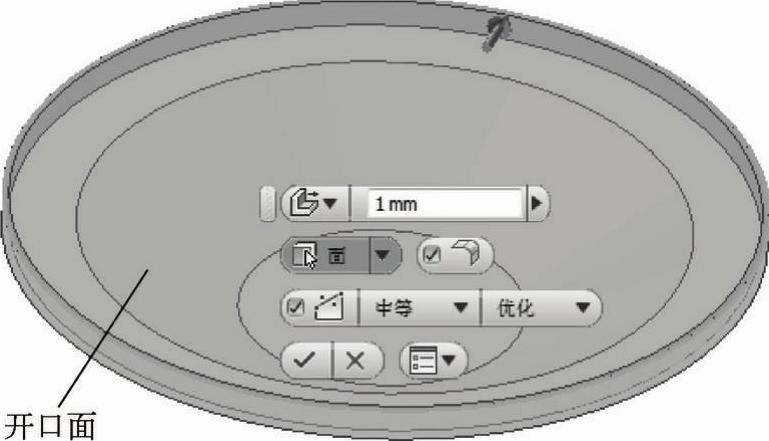

（6）抽壳处理。单击“三维模型”标签栏“修改”面板上的“抽壳”按钮 978-7-111-53165-4-Chapter05-173.jpg ，打开“抽壳”对话框，选择如图5-74所示的面为开口面，输入厚度为1 mm，如图5-74所示，单击“确定”按钮，结果如图5-75所示。

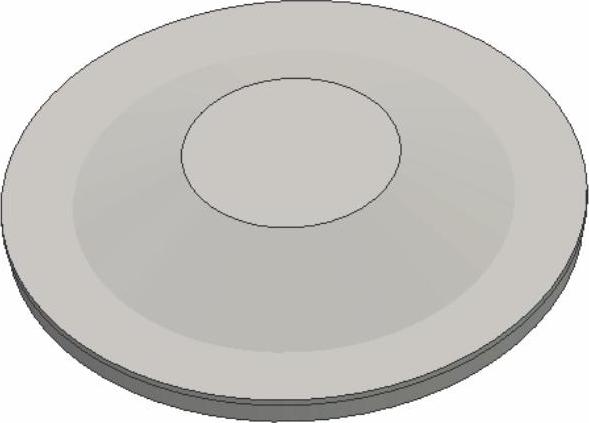

图5-73 创建拉伸体

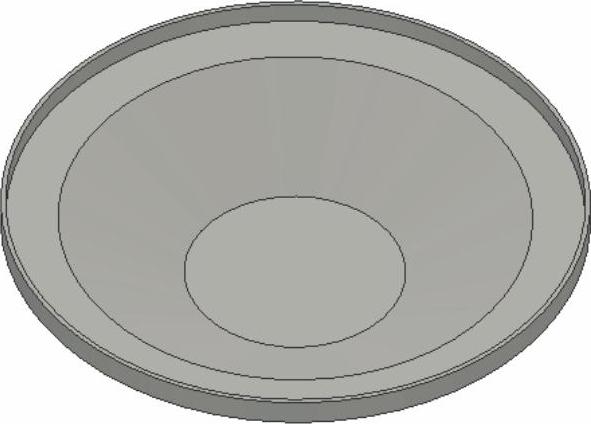

图5-74 抽壳示意图

（7）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-176.jpg ，选择第一个拉伸体的上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-177.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-178.jpg ，标注尺寸如图5-76所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-179.jpg ，退出草图环境。


图5-75 抽壳处理


图5-76 绘制草图3

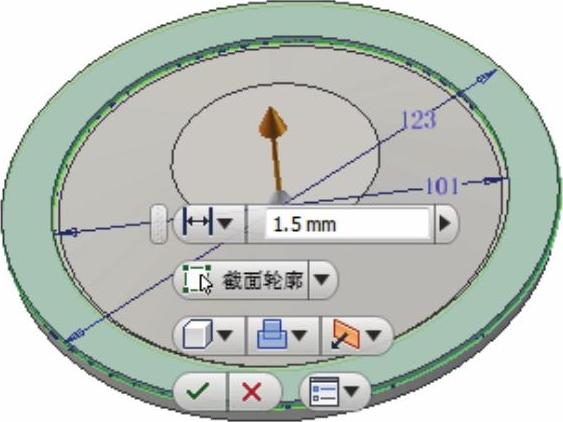

（8）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-182.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为1.5 mm，如图5-77所示。单击“确定”按钮完成拉伸，结果如图5-78所示。


图5-77 拉伸示意图(www.daowen.com)


图5-78 创建拉伸体

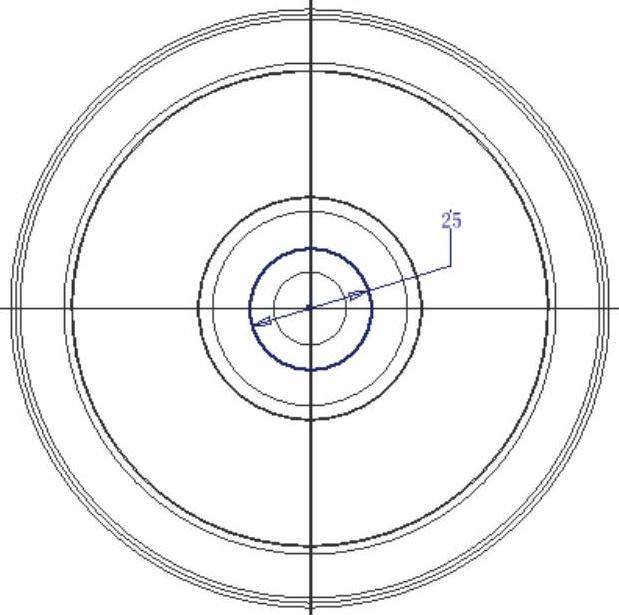

（9）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-185.jpg ，选择第二个拉伸体的上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-186.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-187.jpg ，标注尺寸如图5-79所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-188.jpg ，退出草图环境。

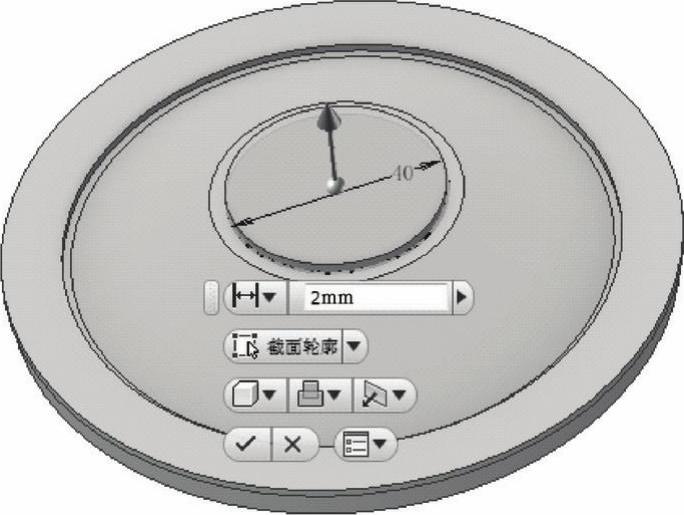

（10）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-189.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为2 mm，如图5-80所示。单击“确定”按钮完成拉伸，结果如图5-81所示。


图5-79 绘制草图4


图5-80 拉伸示意图

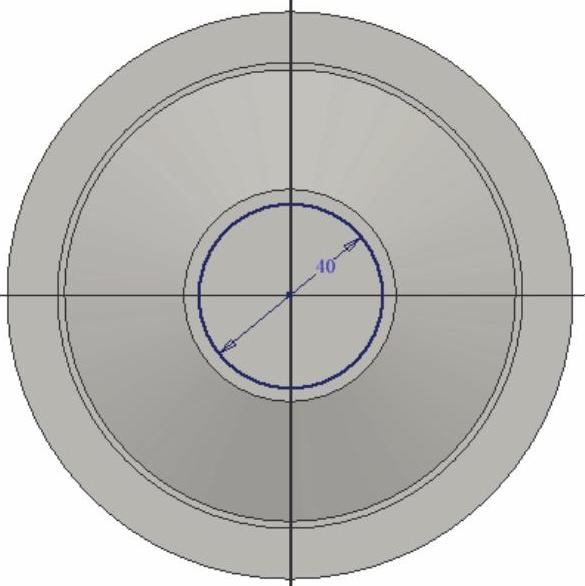

（11）创建草图5。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-192.jpg ，选择上步创建拉伸体的上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-193.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-194.jpg ，标注尺寸如图5-82所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-195.jpg ，退出草图环境。

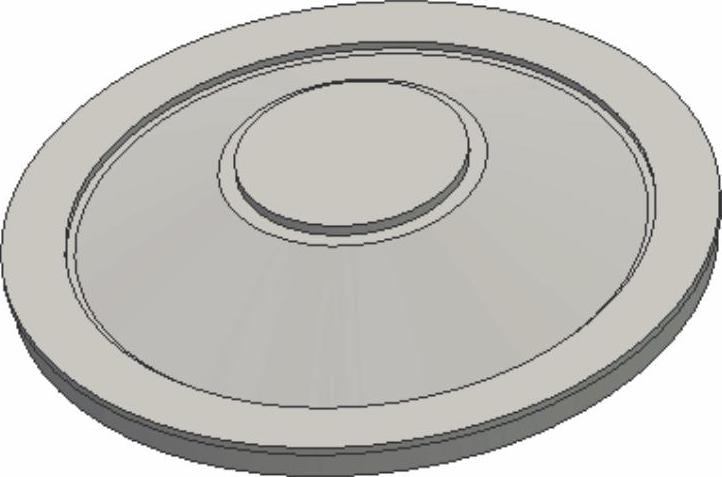

图5-81 创建拉伸体


图5-82 绘制草图5

（12）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-198.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为5 mm，如图5-83所示。单击“确定”按钮完成拉伸，结果如图5-84所示。


图5-83 拉伸示意图


图5-84 创建拉伸体

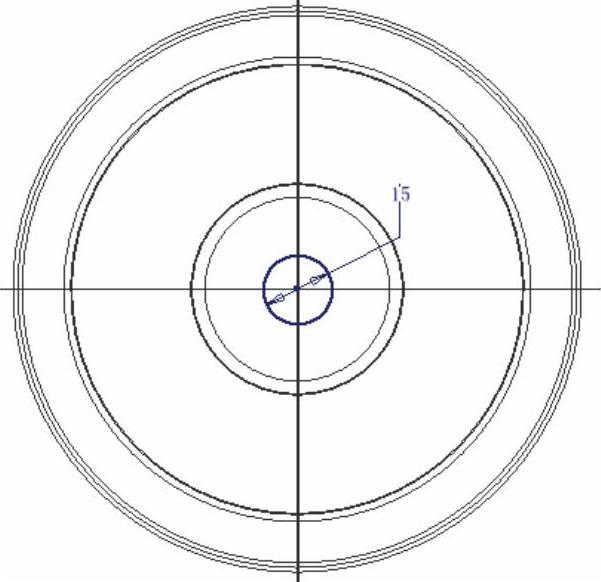

（13）创建草图6。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-201.jpg ，选择上步创建拉伸体的上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter05-202.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter05-203.jpg ，标注尺寸如图5-85所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-204.jpg ，退出草图环境。

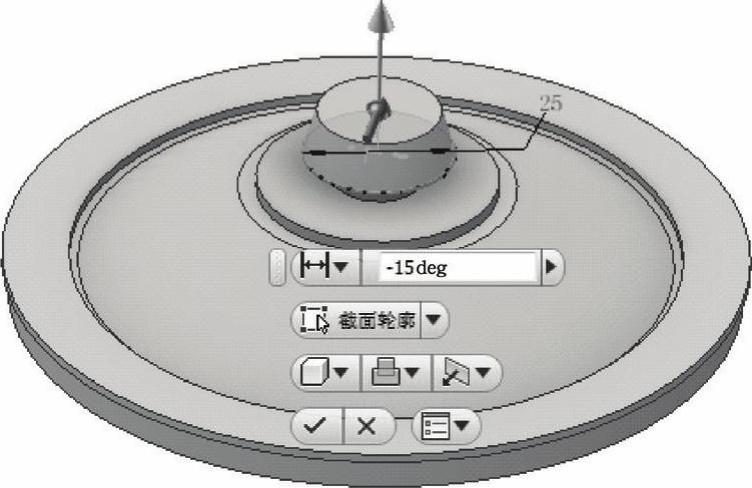

（14）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter05-205.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为8 mm，在更多选项卡中输入锥度为-15deg，如图5-86所示。单击“确定”按钮完成拉伸，结果如图5-87所示。


图5-85 绘制草图6


图5-86 拉伸示意图


图5-87 创建拉伸体

（15）保存文件。单击“快速入门”工具栏上的“保存”按钮


，打开“另存为”对话框，输入文件名为“锅盖.ipt”，单击“保存”按钮，保存文件。
