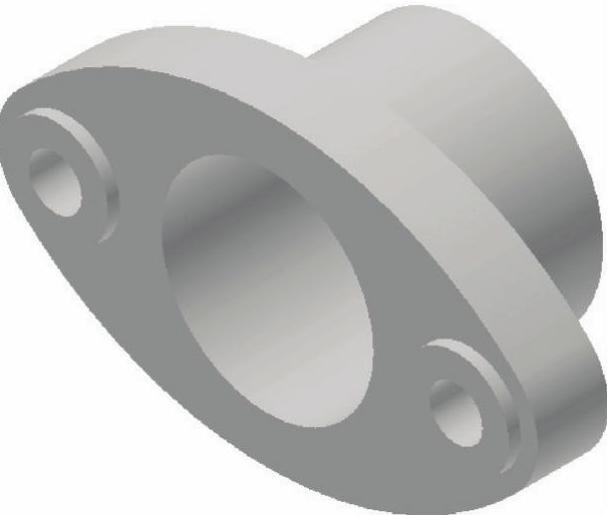

绘制如图5-47所示的填料压盖。

图5-47 填料压盖

操作步骤

（1）新建文件。运行Inventor，单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

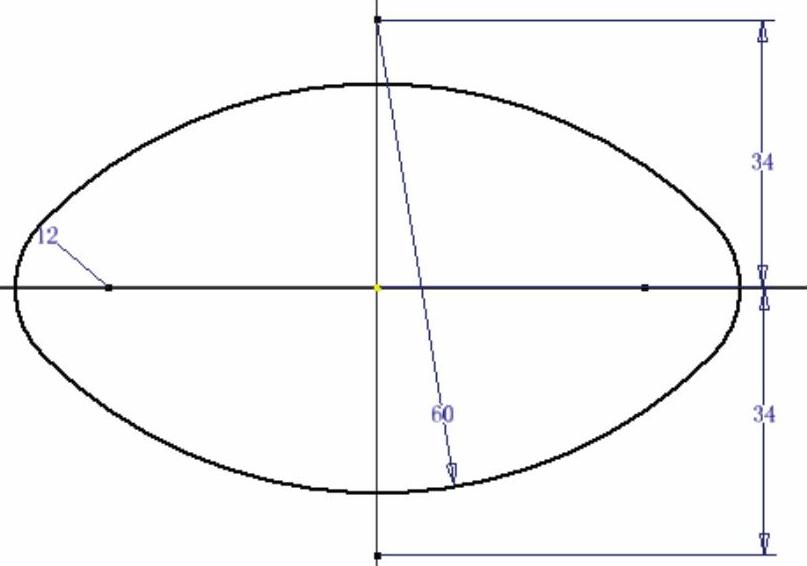

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“绘图”面板上的“圆心圆”按钮 、“圆角”按钮 和“修改”面板上的“修剪”按钮 ，绘制草图轮廓。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图5-48所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图5-48 绘制草图1

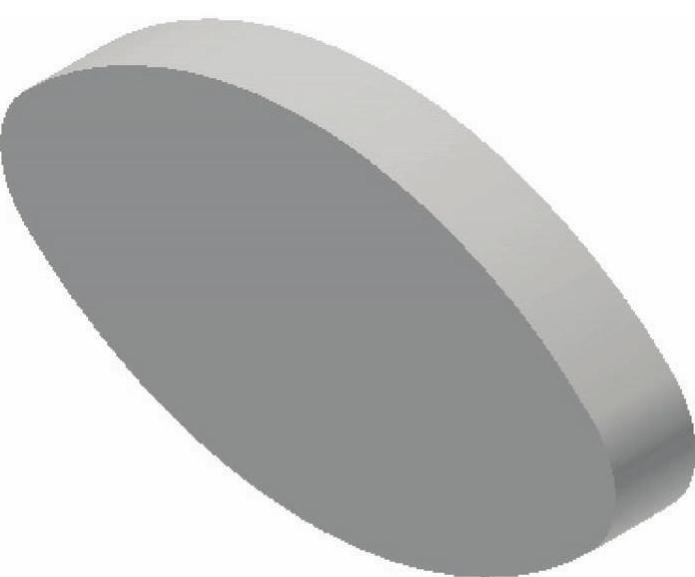

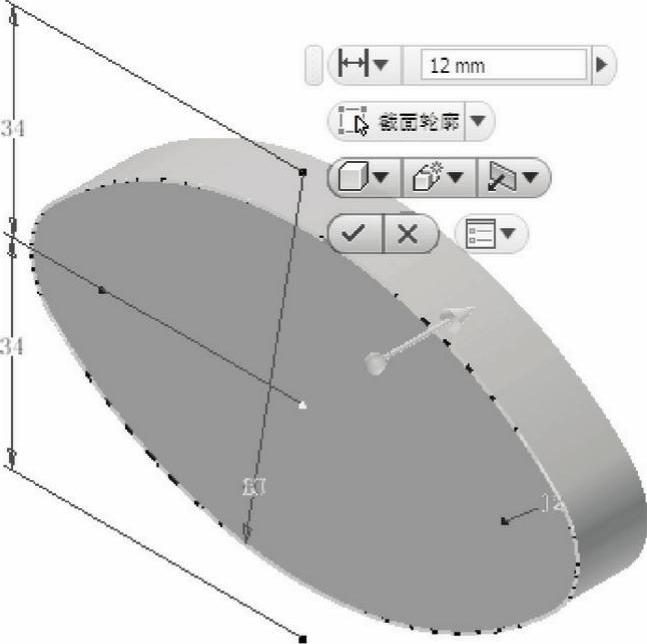

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，由于草图中只有图5-48中所示的一个截面轮廓，所以被自动选中为拉伸截面轮廓，将拉伸距离设置为12mm，如图5-49所示。单击“确定”按钮完成拉伸，则创建如图5-50所示的零件基体。

图5-49 设置参数

图5-50 创建拉伸体

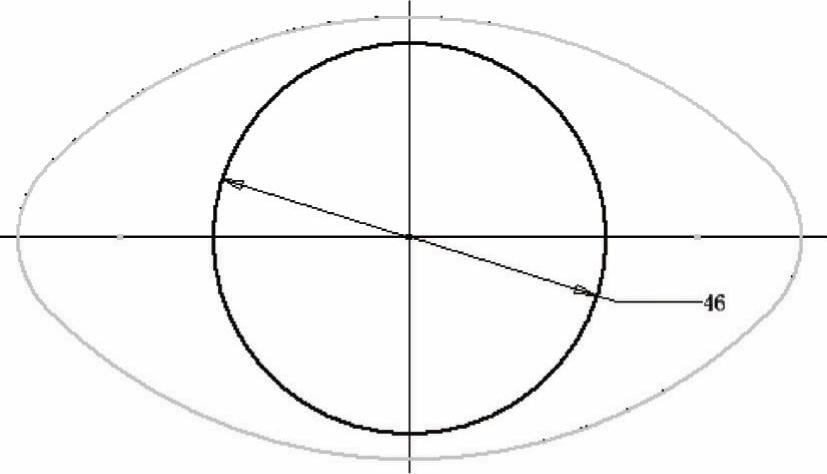

（4）创建草图2。单击“三维模型”标签栏“草图”面板的“创建二维草图”按钮 选择拉伸体的上表面为草图绘制面。单击“草图”标签栏“绘图”面板上的“圆心圆”按钮 ，绘制草图。单击“约束”面板内的“尺寸”按钮 ，标注尺寸，如图5-51所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图5-51 绘制草图2

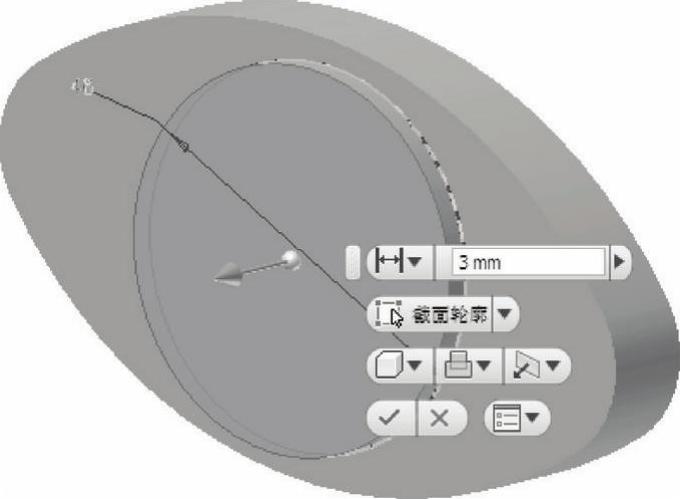

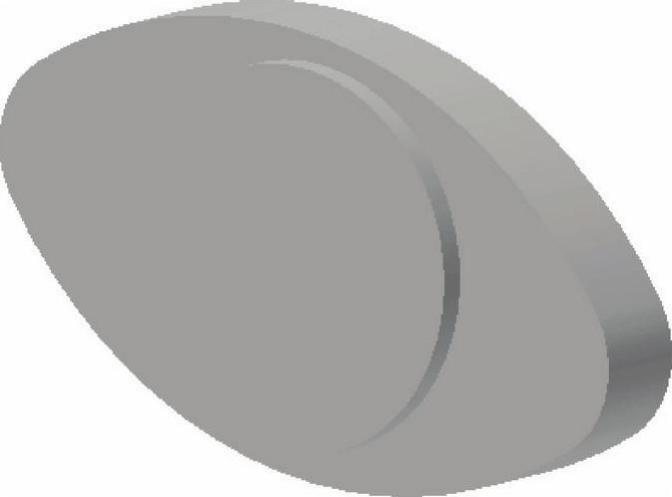

（5）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为3 mm，如图5-52所示。单击“确定”按钮完成拉伸，则创建如图5-53所示的零件基体。

图5-52 设置参数

图5-53 完成拉伸

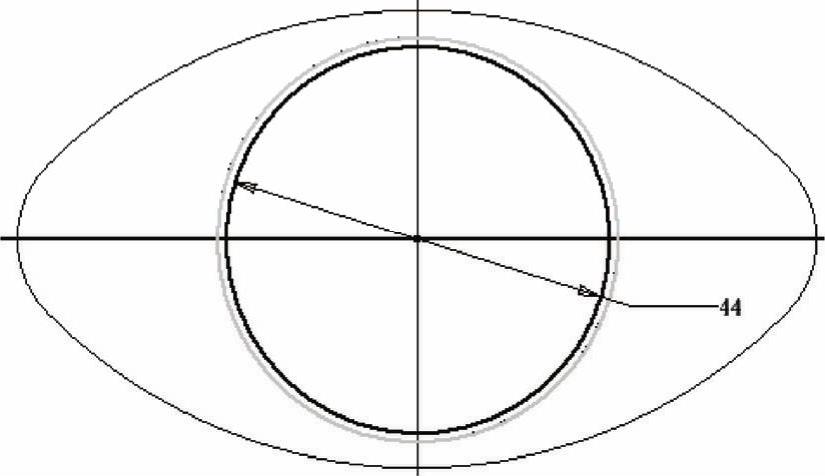

（6）创建草图3。单击“三维模型”标签栏“草图”面板的“创建二维草图”按钮 ，选择上步绘制的拉伸体表面为草图绘制面。单击“草图”标签栏“绘图”面板上的“圆心圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-54所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图5-54 绘制草图3

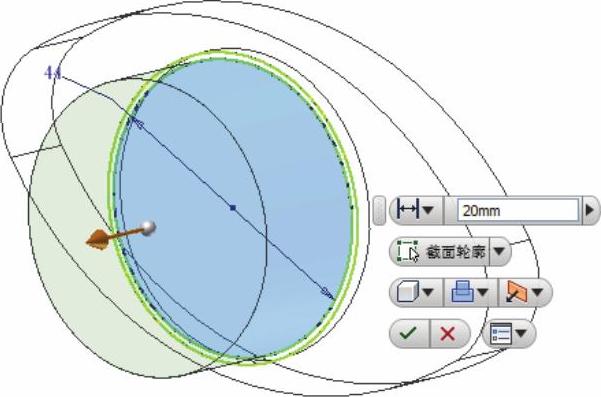

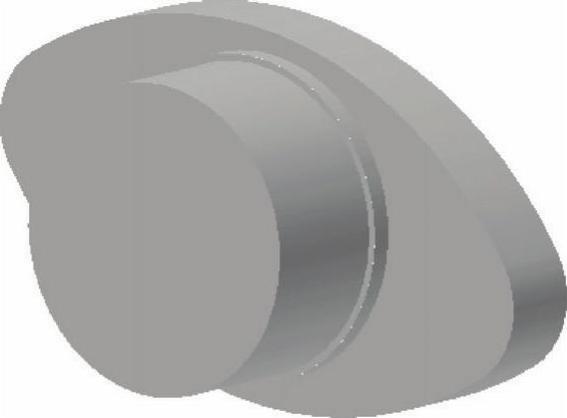

（7）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为20mm，如图5-55所示。单击“确定”按钮完成拉伸，如图5-56所示。

(www.daowen.com)

图5-55 设置参数

图5-56 创建拉伸体

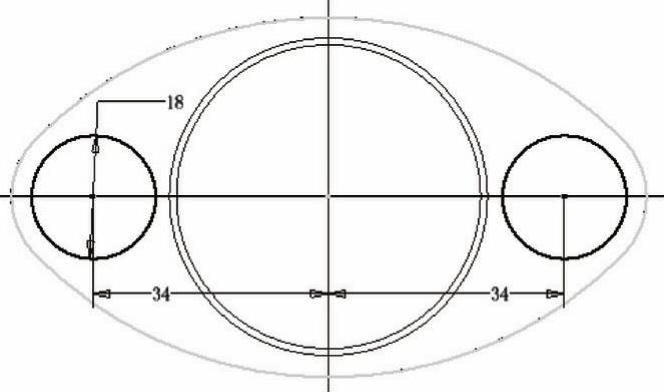

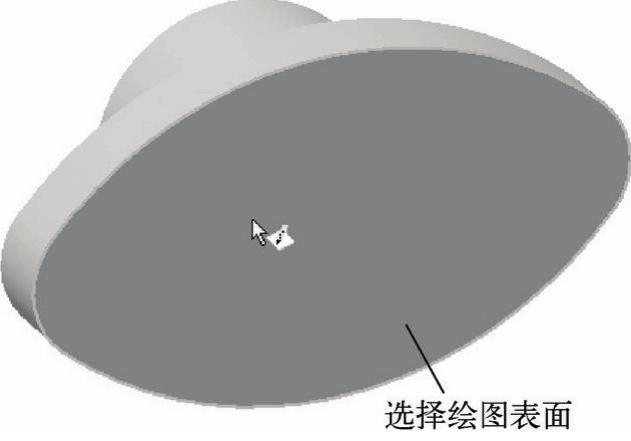

（8）创建草图4。单击“三维模型”标签栏“草图”面板的“创建二维草图”按钮 ，选择如图5-57所示的平面为草图绘制面。单击“草图”标签栏“绘图”面板上的“圆心圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-58所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图5-57 选择平面

图5-58 绘制草图4

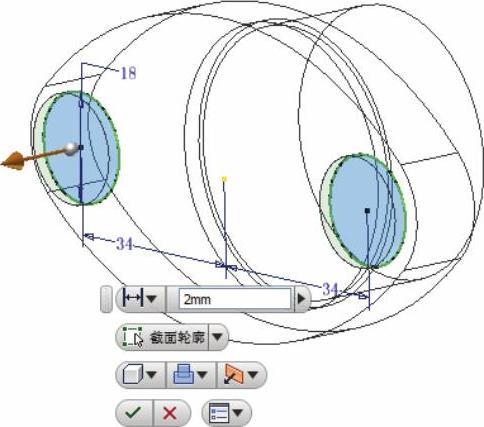

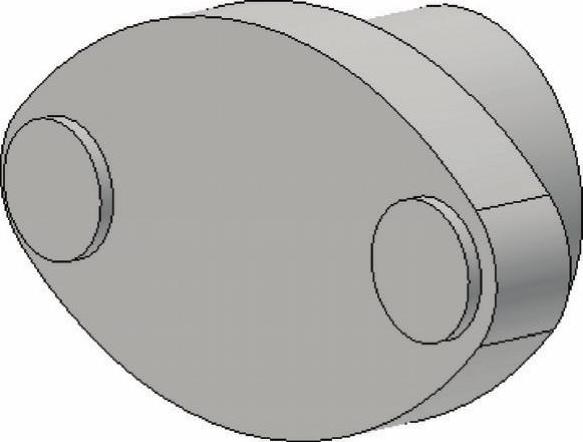

（9）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为2 mm，如图5-59所示。单击“确定”按钮完成拉伸，如图5-60所示。

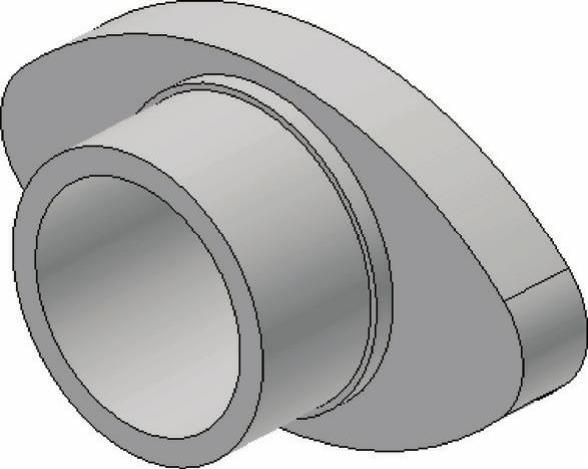

（10）创建直孔。单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，打开“孔”对话框。在“放置”下拉列表中选择“同心”放置方式，在视图中选取上步创建的拉伸体外表面为孔放置平面，选取圆弧边线为同心参考，选择“直孔”类型，输入孔直径为36mm，终止方式为“贯通”，如图5-61所示，单击“确定”按钮，结果如图5-62所示。

图5-59 设置参数

图5-60 完成拉伸

图5-61 设置参数

图5-62 完成孔

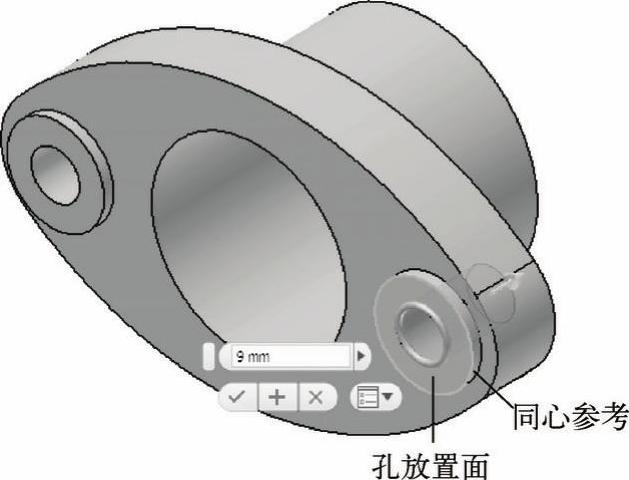

（11）创建直孔。单击“三维模型”标签栏“修改”面板上的“孔”按钮 ，打开“孔”对话框。在放置下拉列表中选择“同心”放置方式，在视图中选取上步如图5-63所示的表面为孔放置平面，选取圆弧边线为同心参考，选择“直孔”类型，输入孔直径为9mm，终止方式为“贯通”，如图5-63所示，单击“应用”按钮。采用相同的方式，在另一侧圆台上创建参数相同的孔，如图5-64所示。

图5-63 设置参数

图5-64 创建另一侧孔

（12）保存文件。单击“快速入门”工具栏上的“保存”按钮，打开“另存为”对话框，输入文件名为“填料压盖.ipt”，单击“保存”按钮，保存文件。
