如何选择配合孔中心点来适应不同的孔大小和类型

1.放置尺寸

放置尺寸有4种方式,即从草图、线性、同心和参考点,可从“放置”下拉列表框中选择。

(1)从草图。

该方式下,孔是基于草图的特征,要求在现有特征上绘制一个孔中心点,用户也可在现有几何图元上选择端点或中心点来作为孔中心。单击“孔心”按钮选择几何图元的端点或中心点作为孔中心。如果当前草图中只有一个点,则孔中心点将被自动选择为该点。

(2)线性。

该方式根据两条线性边在面上创建孔。如果选择了“线性”方式,在“放置尺寸”框中将出现选择“面”以及两个“引用”按钮。单击“面”按钮则选择要放置孔的面。单击“引用1”按钮选择用于标注孔放置尺寸的第一条线性引用边,单击“引用2”按钮选择用于标注孔放置尺寸的第二条线性引用边。当选择了两个引用之后,与引用相关的尺寸会自动显示,可单击该尺寸以进行修改。

(3)同心。

该方式在面上创建与环形边或圆柱面同心的孔。选择该方式以后,在“放置尺寸”框中将出现选择“面”和“同心引用”的按钮。单击“面”按钮选择要放置孔的面或工作平面。单击“同心”按钮选择孔中心放置所引用的对象,可以是环形边或圆柱面。最后所创建的孔与同心引用对象具有同心约束。

(4)参考点。

该方式创建与工作点重合并根据轴、边或工作平面进行放置的孔。选择该方式以后,在“放置尺寸”框中出现选择“点”和“方向”的按钮。单击“点”按钮选择要设置为孔中心的工作点。单击“方向”按钮选择孔轴的方向,可选择与孔轴垂直的平面或工作平面,则该平面的法线方向成为孔轴的方向,或选择与孔轴平行的边或轴。单击“反向”按钮可反转孔的方向。

2.孔的形状

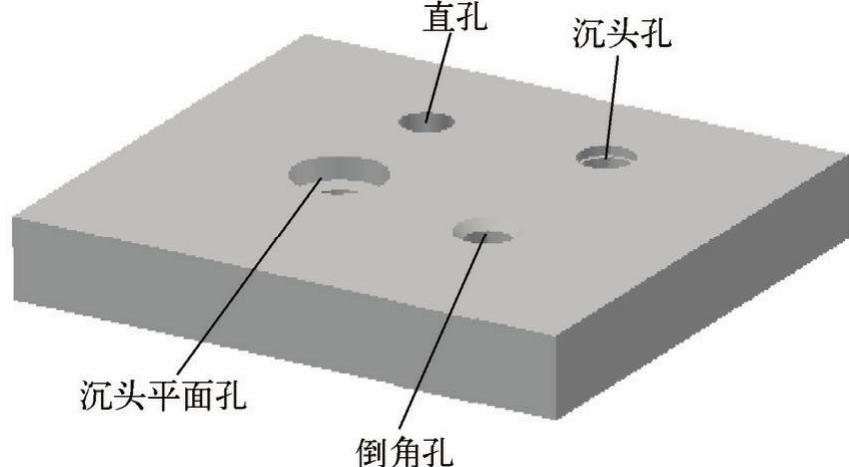

用户可选择创建4种形状的孔,即直孔 978-7-111-53165-4-Chapter05-99.jpg 、沉头孔 978-7-111-53165-4-Chapter05-100.jpg 、沉头平面孔 978-7-111-53165-4-Chapter05-101.jpg 和倒角孔 978-7-111-53165-4-Chapter05-102.jpg ,如图5-46所示。直孔与平面齐平,并且具有指定的直径;沉头孔具有指定的直径、沉头直径和沉头深度;沉头平面孔具有指定的直径、沉头平面直径和沉头平面深度;孔和螺纹深度从沉头平面的底部曲面进行测量;倒角孔具有指定的直径、倒角直径和倒角深度。


注意:

不能将锥角螺纹孔与沉头孔结合使用。

3.孔预览区域

在孔的预览区域内可预览孔的形状。需要注意的是孔的尺寸是在预览窗口中进行修改的,双击对话框中孔图像上的尺寸,此时尺寸值变为可编辑状态,然后输入新值即完成修改。 (www.daowen.com)

4.孔底

通过“孔底”选项设定孔的底部形状,有两个选项:平直 978-7-111-53165-4-Chapter05-104.jpg 和角度 978-7-111-53165-4-Chapter05-105.jpg ,如果选择了“角度”选项的话,应设定角度的值。

5.终止方式

通过“终止方式”框中的选项设置孔的方向和终止方式,单击“终止方式”下拉框中的向下箭头,可看到选项有“距离”“贯通”或“到”。其中,“到”方式仅可用于零件特征,在该方式下需指定是在曲面还是在延伸面(仅适用于零件特征)上终止孔。如果选择“距离”或“贯通”选项,则通过方向按钮 978-7-111-53165-4-Chapter05-106.jpg 选择是否反转孔的方向。

6.孔的类型

用户可选择创建4种类型的孔,即简单孔、螺纹孔、配合孔和锥螺纹孔。要为孔设置螺纹特征,可选中“螺纹孔”或“锥螺纹孔”选项,此时出现“螺纹”选项框,用户可自己指定螺纹类型。

(1)英制螺纹孔对应于“ANSI Unified Screw Threads”选项作为螺纹类型,公制孔则对应于“ANSI Metric M Profile”选项作为螺纹类型。

(2)可设定螺纹的右旋或左旋方向,设置是否为全螺纹,可设定公称尺寸、螺距、系列和直径等。

(3)如果选中“配合孔”选项,创建与所选紧固件配合的孔,此时出现“紧固件”选项框。可从“标准”下拉列表框中选择紧固件标准,从“紧固件类型”下拉列表框中选择紧固件类型,从“大小”下拉列表框中选择紧固件的大小,从“配合”下拉列表框中设置孔配合的类型,可选的值为“常规”“紧”或“松”。

技巧:

怎样用共享草图指定孔位置?

如果阵列中需要多种大小或类型的孔,可以使用“共享草图”在零件环境中创建多个孔特征。将孔创建为部件特征时,共享草图不可用。

(1)在单一草图上布置多个孔的中心点。

(2)为孔阵列选择指定的中心点。如果需要,可以使用草图几何图元的端点或中心点作为孔中心。

(3)对于不同的孔大小或类型,请选择另一组孔中心点。
