绘制如图5-32所示的开槽锥端紧定螺钉。

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 ，绘制圆形。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图5-33所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，由于草图中只有图5-33中所示的一个截面轮廓，所以被自动选取为拉伸截面轮廓，将拉伸距离设置为12mm，如图5-34所示。单击“确定”按钮完成拉伸。

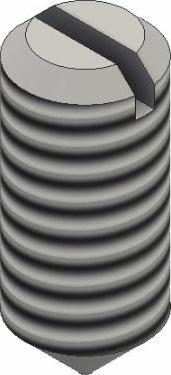

图5-32 开槽锥端紧定螺钉

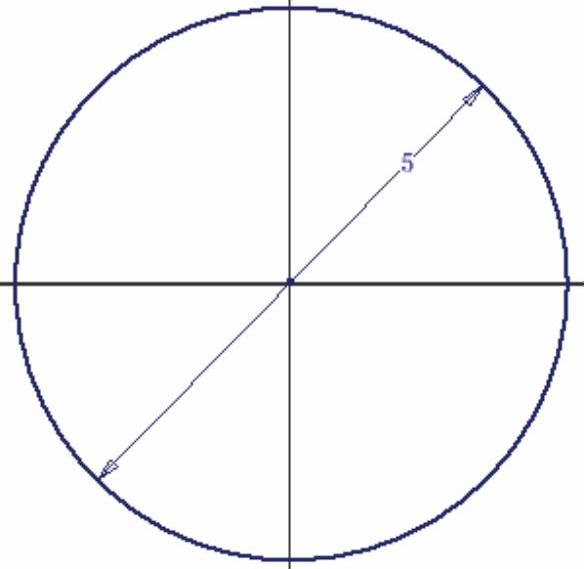

图5-33 绘制草图1

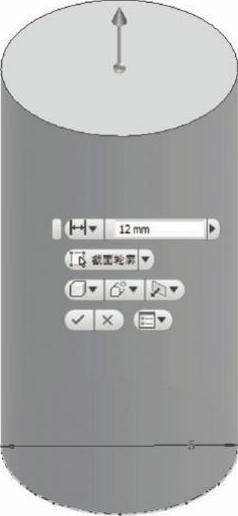

图5-34 设置参数

（4）创建倒角。单击“三维模型”标签栏“修改”面板上的“倒角”按钮 ，打开“倒角”对话框，选择“倒角边长”类型，选择如图5-35所示的边线，输入倒角边长为0.75mm，单击“确定”按钮，结果如图5-36所示。

图5-35 设置参数

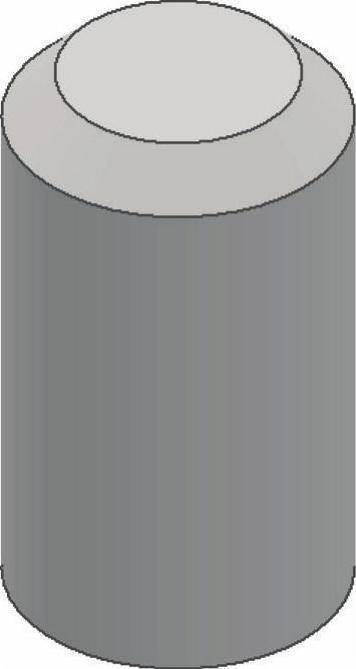

图5-36 倒角处理(www.daowen.com)

（5）创建草图2。单击“三维模型”标签栏“草图”面板的“开始创建二维草图”按钮 ，选择拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板的“矩形”按钮 ，绘制草图轮廓。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图5-37所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（6）创建拉伸。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步创建的草图为拉伸截面轮廓，将拉伸距离设置为1.63 mm，选择“求差”方式，如图5-38所示，单击“确定”按钮完成拉伸。

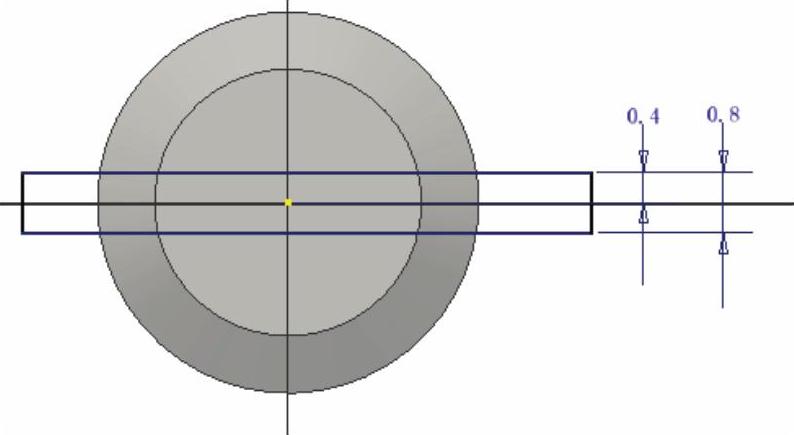

图5-37 绘制草图2

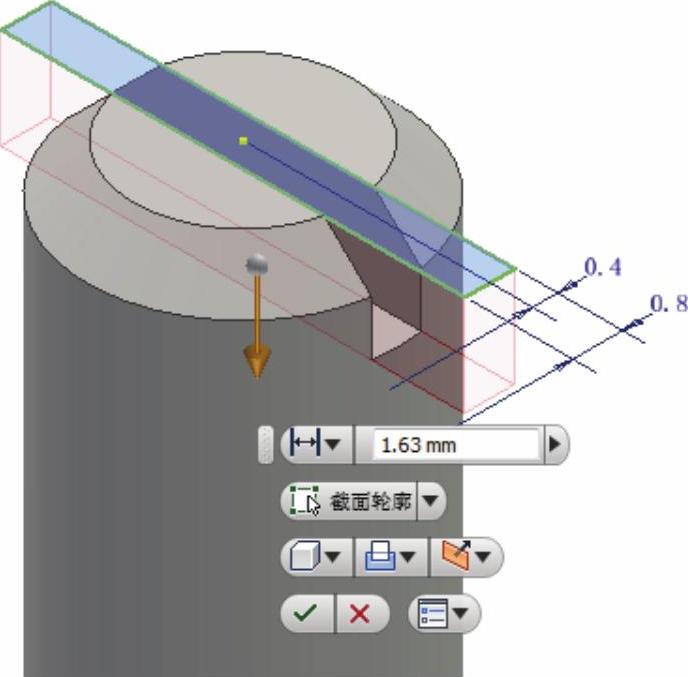

图5-38 拉伸示意图

（7）创建倒角。单击“三维模型”标签栏“修改”面板上的“倒角”按钮 ，打开“倒角”对话框，选择“倒角边长”类型，选择如图5-39所示的边线，输入倒角边长为2.25mm，单击“确定”按钮，结果如图5-40所示。

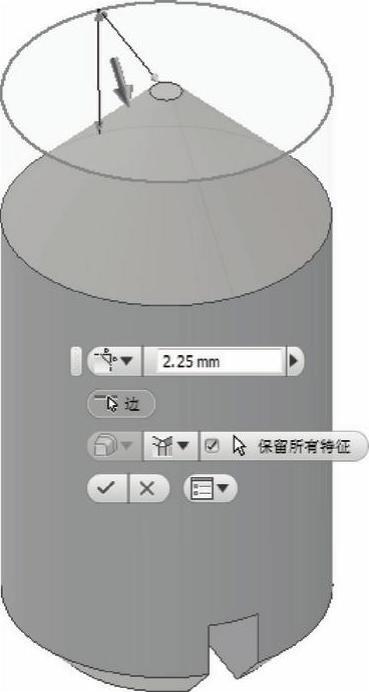

图5-39 设置参数

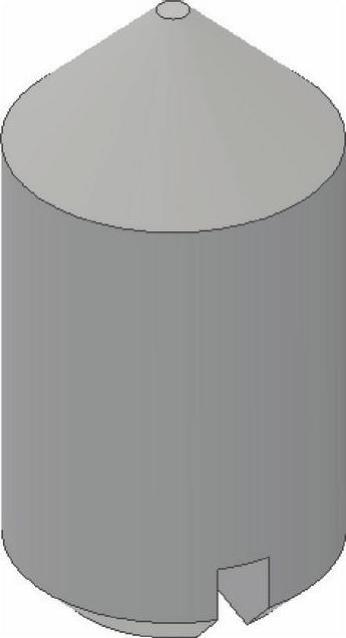

图5-40 倒角处理

（8）创建外螺纹。单击“三维模型”标签栏“修改”面板上的“螺纹”按钮 ，打开“螺纹”对话框，选择如图5-41所示的面为螺纹放置面，勾选“全螺纹”复选框，单击“确定”按钮，完成螺纹创建。

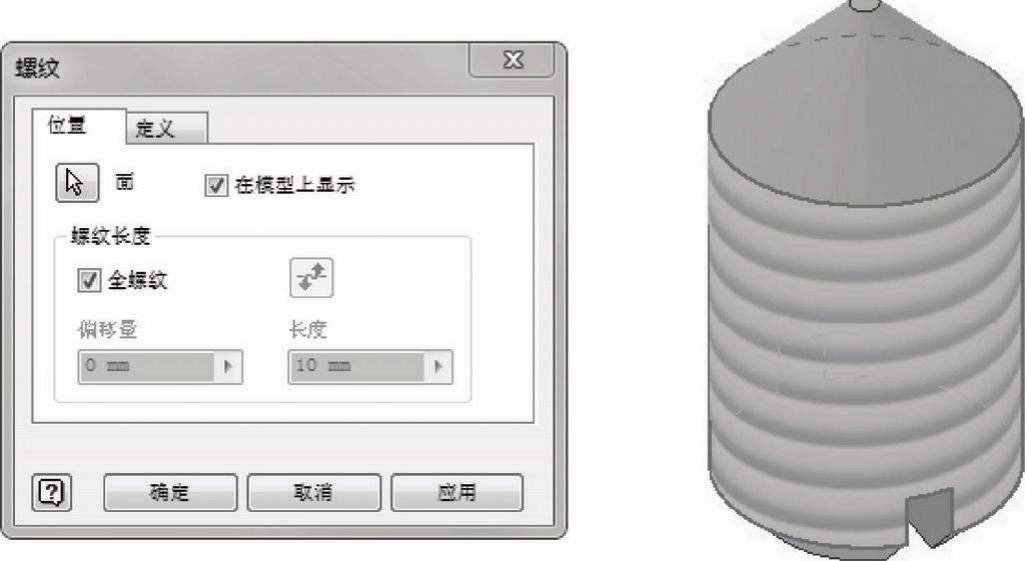

图5-41 选择螺纹放置面

（9）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“开槽锥端紧定螺钉.ipt”，单击“保存”按钮，保存文件。
