本例绘制鼠标,如图5-14所示。首先绘制草图通过放样创建鼠标主体,然后通过变半径圆角完成鼠标的绘制。

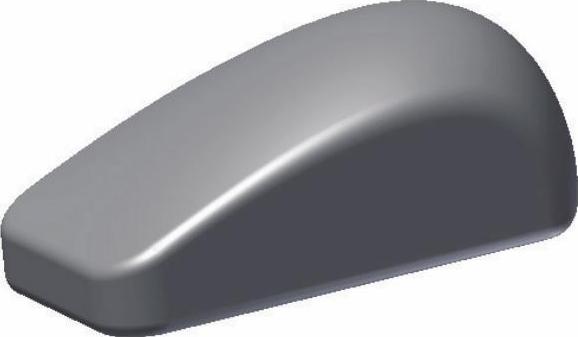

图5-14 鼠标

操作步骤

(1)新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter05-24.jpg ,在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项,单击“创建”按钮,新建一个零件文件。

(2)创建草图1。单击“三维模型”标签栏“草图”面板的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter05-25.jpg ,选择XY平面为草图绘制平面,进入草图绘制环境。单击“草图”标签栏“绘制”面板的“直线”按钮 978-7-111-53165-4-Chapter05-26.jpg 和“样条曲线(控制顶点)”按钮 978-7-111-53165-4-Chapter05-27.jpg ,绘制草图。单击“约束”面板内的“尺寸”按钮 978-7-111-53165-4-Chapter05-28.jpg ,标注尺寸如图5-15所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-29.jpg ,退出草图环境。

(3)创建工作平面1。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮 978-7-111-53165-4-Chapter05-30.jpg ,在浏览器原始坐标系文件夹下选取XY平面并拖动如图5-16所示,输入偏移距离为25mm,单击 978-7-111-53165-4-Chapter05-31.jpg 按钮,创建工作平面1。

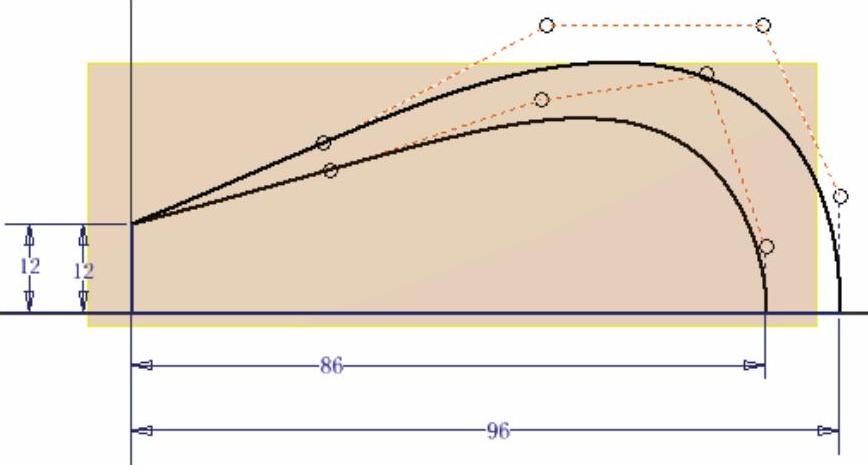

图5-15 绘制草图1

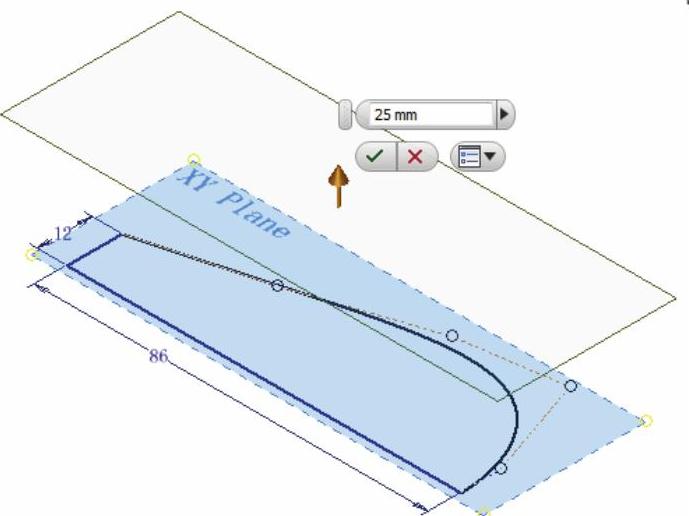

图5-16 创建工作平面1

(4)创建草图2。在视图中选择上步创建的工作平面1为草图绘制面。单击“草图”标签栏“绘制”面板的“直线”按钮 978-7-111-53165-4-Chapter05-34.jpg 和“样条曲线”按钮 978-7-111-53165-4-Chapter05-35.jpg ,绘制草图。单击“约束”面板内的“尺寸”按钮 978-7-111-53165-4-Chapter05-36.jpg ,标注尺寸如图5-17所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter05-37.jpg ,退出草图环境。

(5)创建工作平面2。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮


,在视图中选取工作平面1并拖动,输入偏移距离为25 mm,单击 978-7-111-53165-4-Chapter05-39.jpg 按钮,创建工作平面2

(6)创建草图3。在视图中选择上步创建的工作平面2为草图绘制面。单击“草图”标签栏“绘制”面板的“投影几何图元”按钮 978-7-111-53165-4-Chapter05-40.jpg ,提取步骤2绘制的草图1,如图5-18所示。单击“草图”标签上的“完成草图”按钮。 978-7-111-53165-4-Chapter05-41.jpg ,退出草图环境。


图5-17 绘制草图2

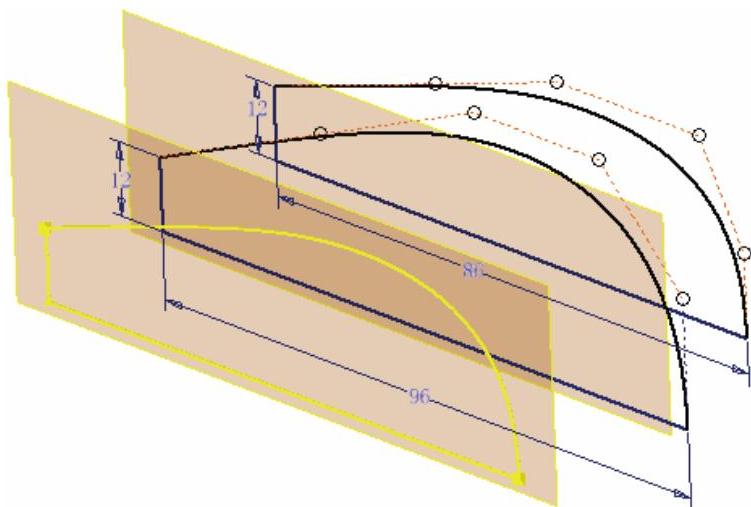

图5-18 绘制草图3(www.daowen.com)

(7)放样实体。单击“三维模型”标签栏“创建”面板上的“放样”按钮 978-7-111-53165-4-Chapter05-44.jpg ,打开“放样”对话框,在视图中选取前面绘制的3个草图为放样截面,如图5-19所示,单击“确定”按钮,结果如图5-20所示。

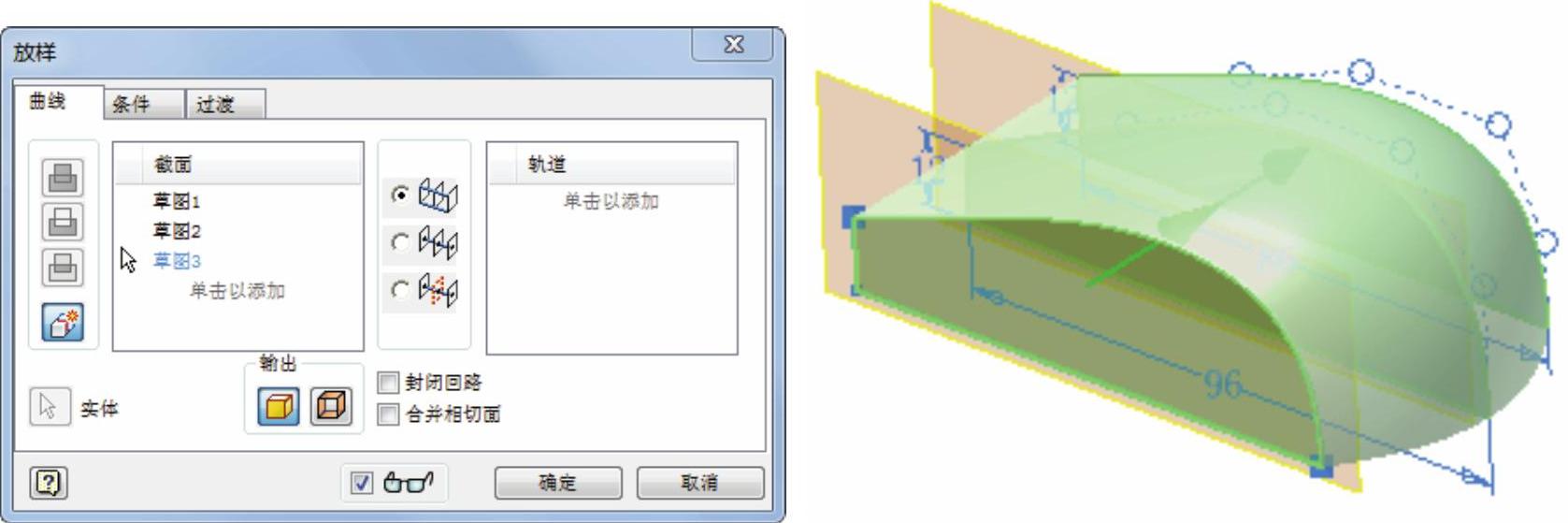

图5-19 “放样”对话框及预览

(8)圆角处理。单击“三维模型”标签栏“修改”面板上的“圆角”按钮 978-7-111-53165-4-Chapter05-46.jpg ,打开“圆角”对话框,在视图中选择如图5-21所示的两条边,输入圆角半径为10 mm,单击“确定”按钮。

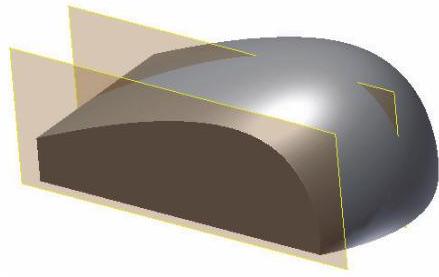

图5-20 放样实体

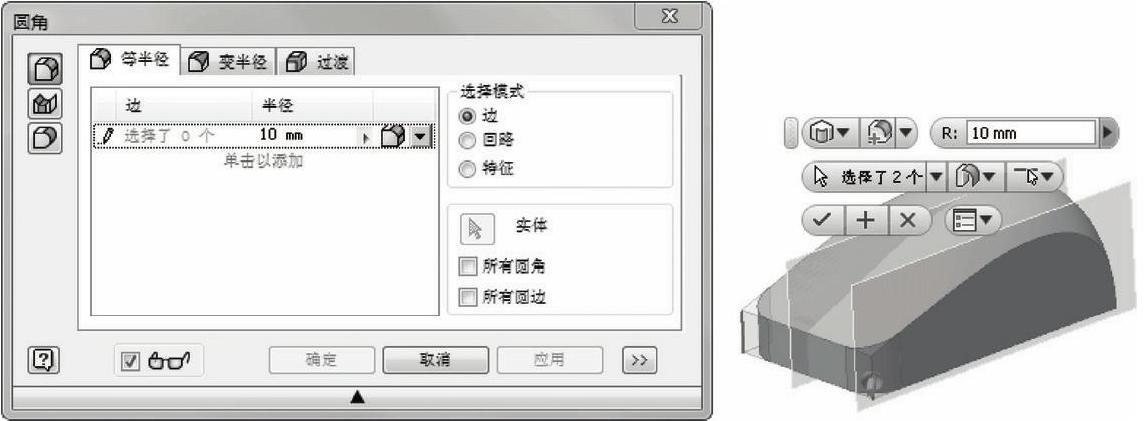

图5-21 “圆角”对话框及预览1

(9)变半径圆角处理。单击“三维模型”标签栏“修改”面板上的“圆角”按钮 978-7-111-53165-4-Chapter05-49.jpg ,打开“圆角”对话框,选择“变半径”选项卡,在视图中选择如图5-21所示的边,输入开始和结束半径为8 mm,添加其他点,输入半径为3 mm,如图5-22所示,单击“确定”按钮,隐藏工作平面1和工作平面2,如图5-23所示。

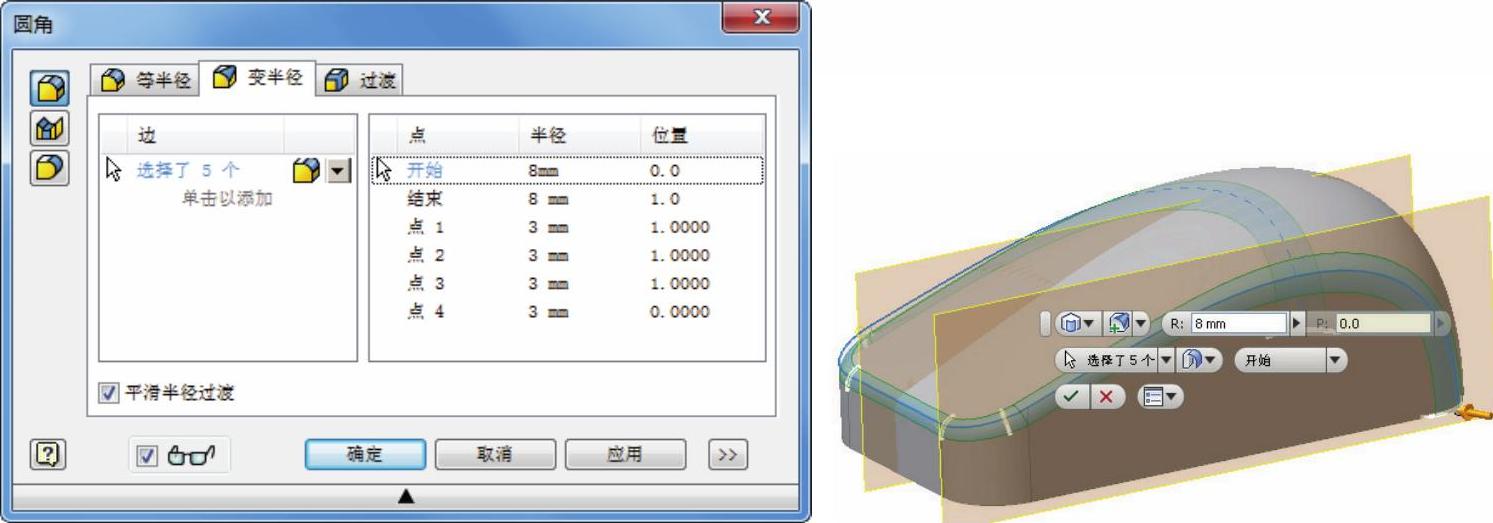

图5-22 “圆角”对话框及预览2

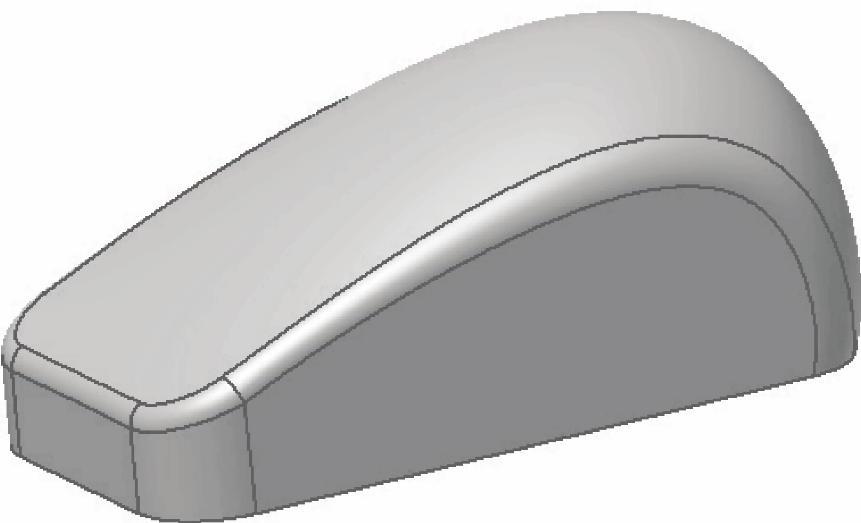

图5-23 变半径圆角处理

(10)圆角处理。单击“三维模型”标签栏“修改”面板上的“圆角”按钮 978-7-111-53165-4-Chapter05-52.jpg ,打开“圆角”对话框,在视图中选择如图5-24所示的边线,输入圆角半径为3 mm,单击“确定”按钮,结果如图5-25所示。

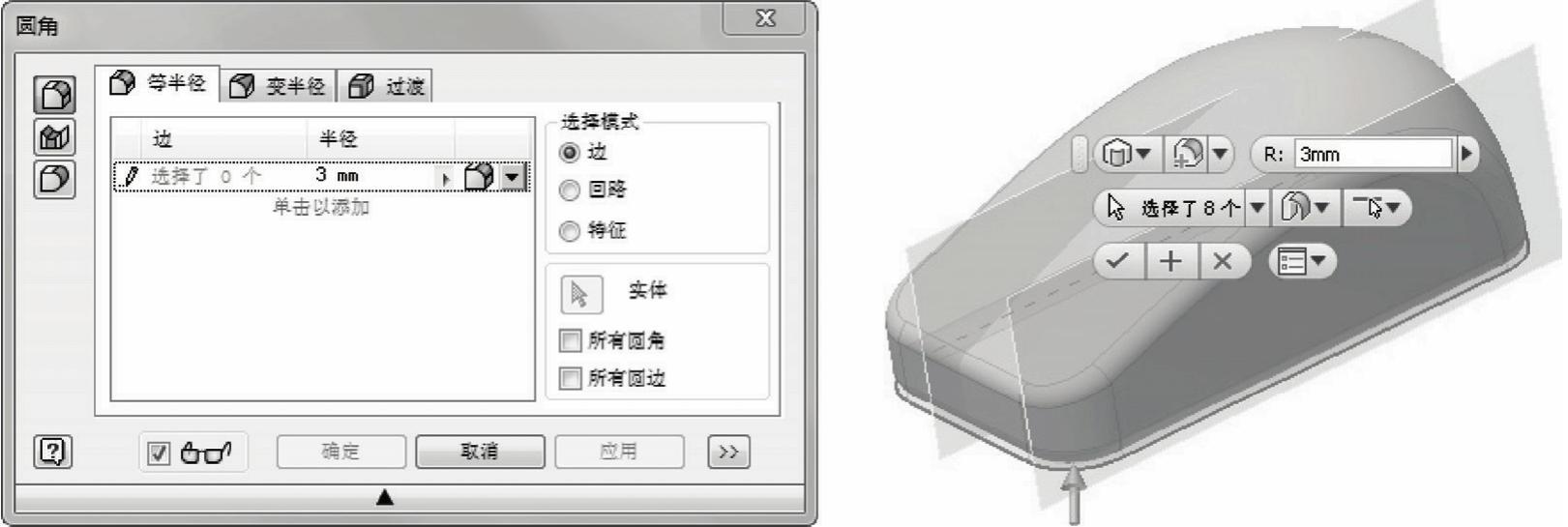

图5-24 “圆角”对话框及预览3

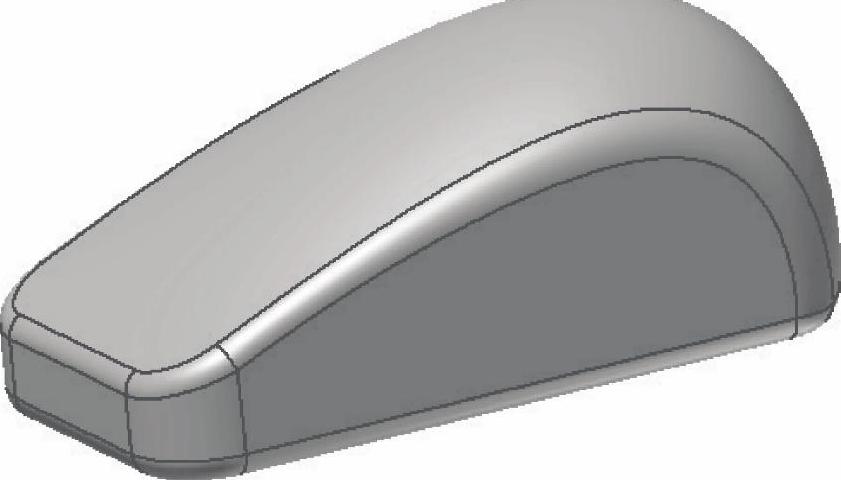

图5-25 圆角处理
