面圆角在不需要共享边的两个所选面集之间添加内圆角或外圆角。

面圆角特征的创建步骤如下：

（1）单击“三维模型”标签栏“修改”面板上的“圆角”按钮 ，打开“圆角”对话框，选择“面圆角”类型，如图5-8所示。

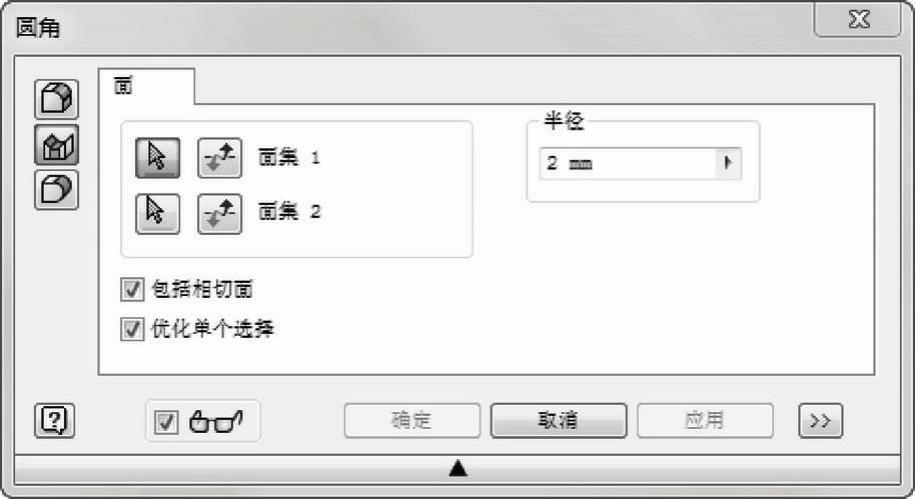

图5-8 “圆角”对话框

（2）选择要倒圆角的面，并输入圆角半径，如图5-9所示。

（3）在对话框中设置其他参数，单击“确定”按钮，完成面圆角的创建，如图5-10所示。

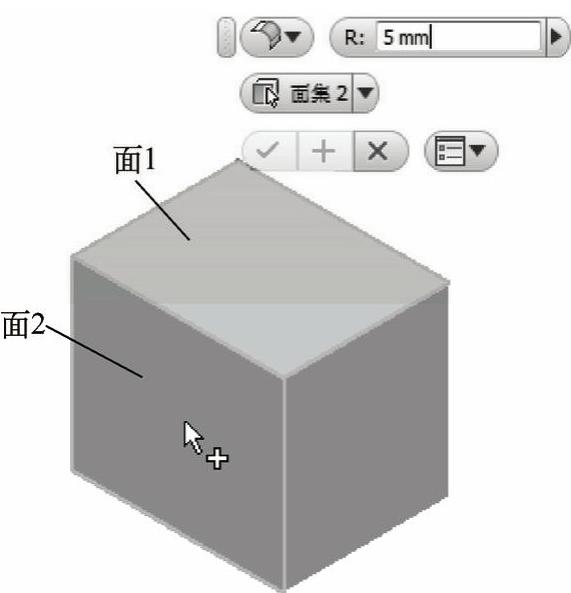

图5-9 设置参数

(www.daowen.com)

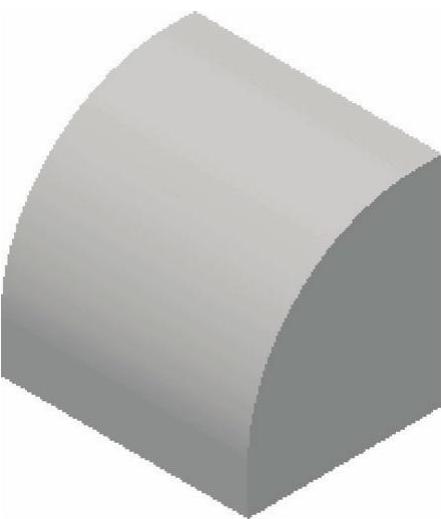

图5-10 面圆角

“面圆角”类型选项说明如下。

（1）面集1：选中 指定包括在要创建圆角的第一个面集中的模型或曲面实体的一个或多个相切、相邻面。若要添加面，请单击“选择”工具，然后单击图形窗口中的面。

（2）面集2：选中 指定要创建圆角的第二个面集中的模型或曲面实体的一个或多个相切、相邻面。若要添加面，请单击“选择”工具，然后单击图形窗口中的面。

（3）反向 ：指反转选择曲面时在其上创建的圆角的一侧。

（4）包括相切面：设置面圆角的面选择配置。勾选该复选框以允许圆角在相切、相邻面上自动继续。清除该复选框以仅在两个选择的面之间创建圆角。此选项不会从选择集中添加或删除面。

（5）优化单个选择：进行单个选择后，即自动前进到下一个“选择”按钮。对每个面集进行多项选择时，清除该复选框。要进行多个选择，可单击对话框中的下一个“选择”按钮或选择快捷菜单中的“继续”命令以完成特定选择。

（6）半径：指定所选面集的圆角半径。要改变半径，请单击该半径值，然后输入新的半径值。
