支架实例：如何正确使用支架？

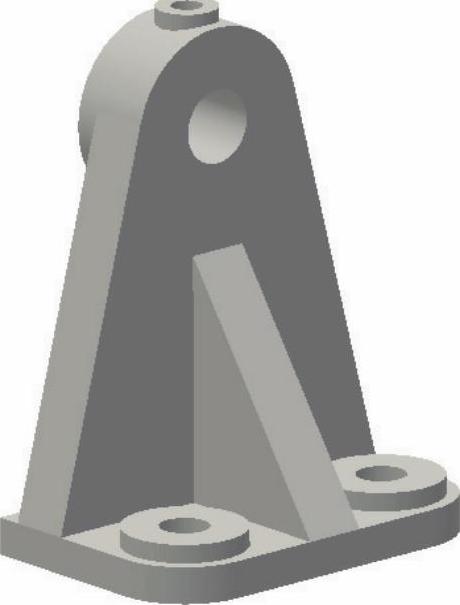

绘制如图4-157所示的支架。

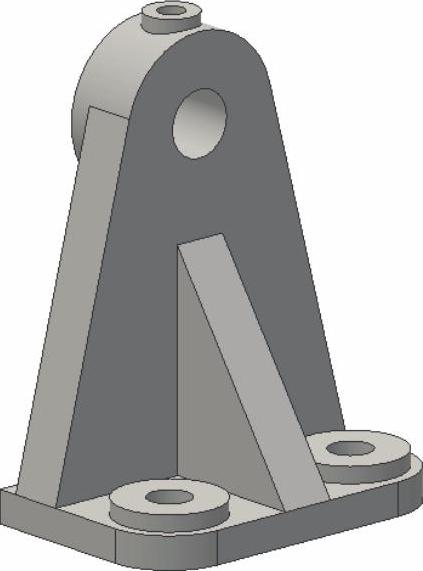

图4-157 支架

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter04-361.jpg ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-362.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点矩形”按钮 978-7-111-53165-4-Chapter04-363.jpg 和“圆角”按钮 978-7-111-53165-4-Chapter04-364.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-365.jpg ，标注尺寸如图4-158所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-366.jpg ，退出草图环境。

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-367.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为6 mm如图4-159所示。单击“确定”按钮完成拉伸。


图4-158 绘制草图1

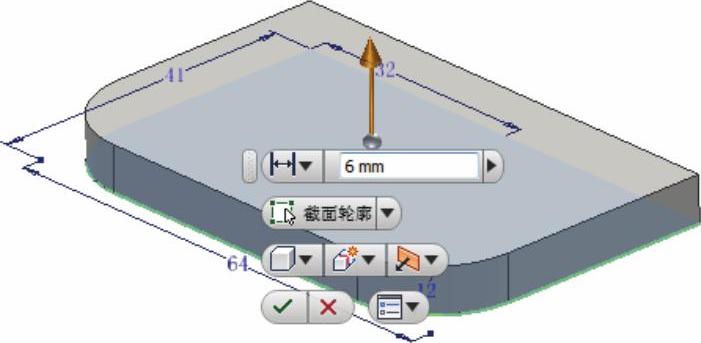

图4-159 拉伸示意图

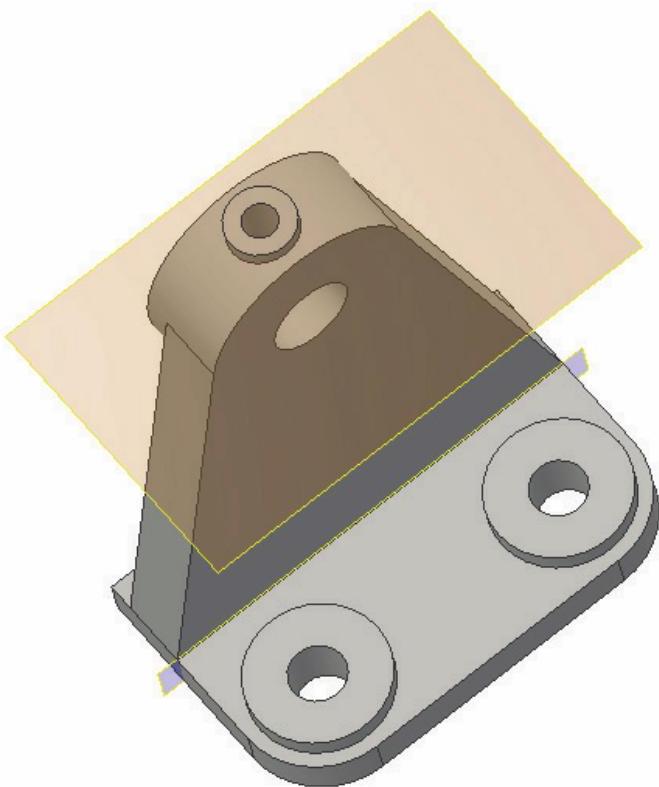

（4）创建工作平面1。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮 978-7-111-53165-4-Chapter04-370.jpg ，在浏览器的原始坐标系下选择XZ平面并拖动，输入距离为-14 mm，如图4-160所示。

（5）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-371.jpg ，选择上步创建的平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“直线”按钮 978-7-111-53165-4-Chapter04-372.jpg 和“圆弧”按钮 978-7-111-53165-4-Chapter04-373.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-374.jpg ，标注尺寸如图4-161所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-375.jpg ，退出草图环境。

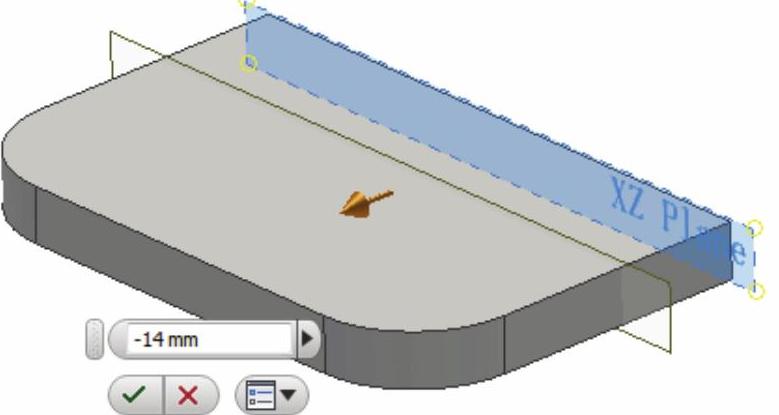

图4-160 创建工作平面1

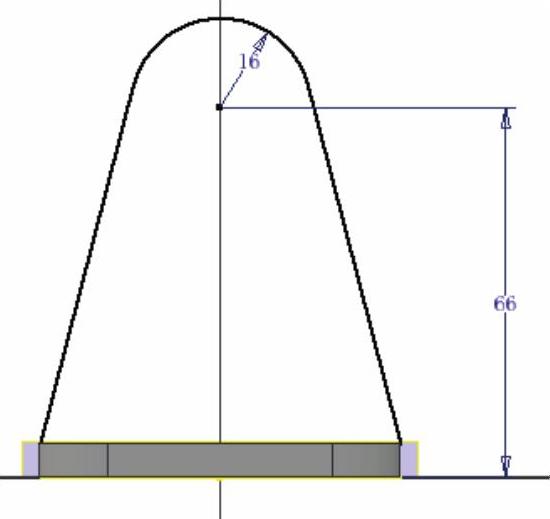

图4-161 绘制草图2

（6）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-378.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为10 mm，如图4-162所示。单击“确定”按钮完成拉伸，结果如图4-163所示。


图4-162 拉伸示意图

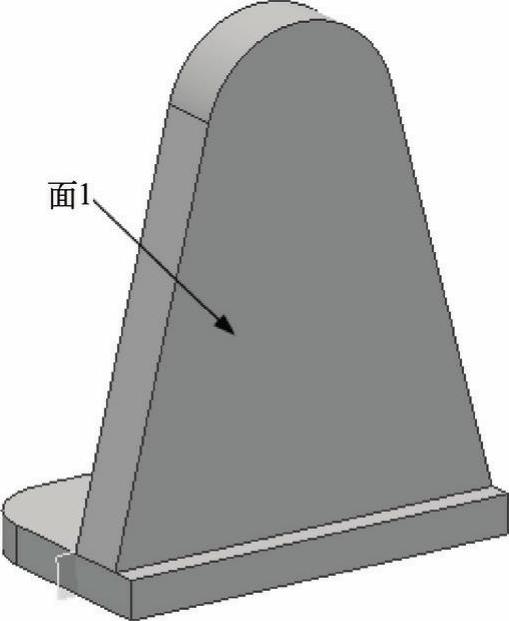

图4-163 创建拉伸特征

（7）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-381.jpg ，选择如图4-163所示的面1为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 978-7-111-53165-4-Chapter04-382.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-383.jpg ，标注尺寸如图4-164所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-384.jpg ，退出草图环境。

（8）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-385.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为4 mm，如图4-165所示。单击“确定”按钮完成拉伸。

（9）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮978-7-111-53165-4-Chapter04-386.jpg ，选择上步创建的拉伸体表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 978-7-111-53165-4-Chapter04-387.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-388.jpg ，标注尺寸如图4-166所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-389.jpg ，退出草图环境。


图4-164 绘制草图3

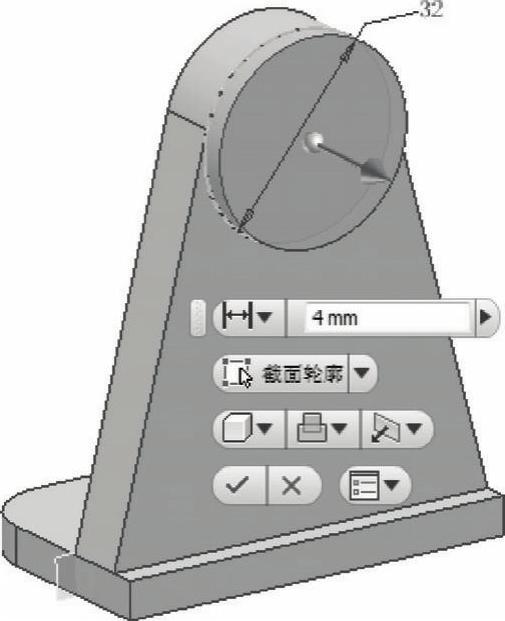

图4-165 拉伸示意图

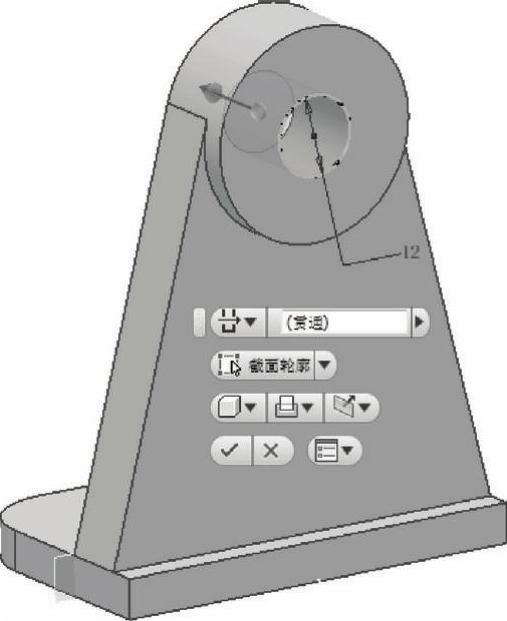

（10）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-392.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，选择“求差”方式，如图4-167所示。单击“确定”按钮完成拉伸。

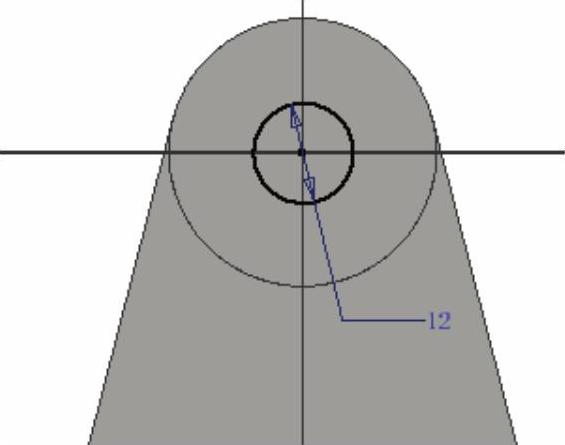

图4-166 绘制草图4


图4-167 拉伸示意图

（11）创建工作平面2。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮 978-7-111-53165-4-Chapter04-395.jpg ，在浏览器的原始坐标系下选择XY平面并拖动，输入距离为84 mm，如图4-168所示。

（12）创建草图5。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-396.jpg ，选择上步创建的平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 978-7-111-53165-4-Chapter04-397.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-398.jpg ，标注尺寸如图4-169所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-399.jpg ，退出草图环境。

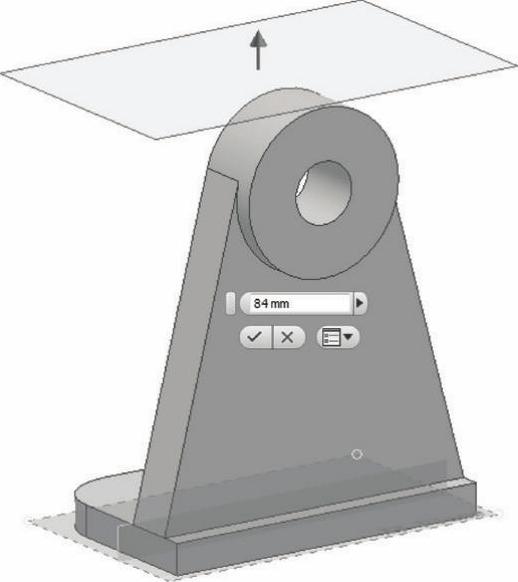

图4-168 创建工作平面2

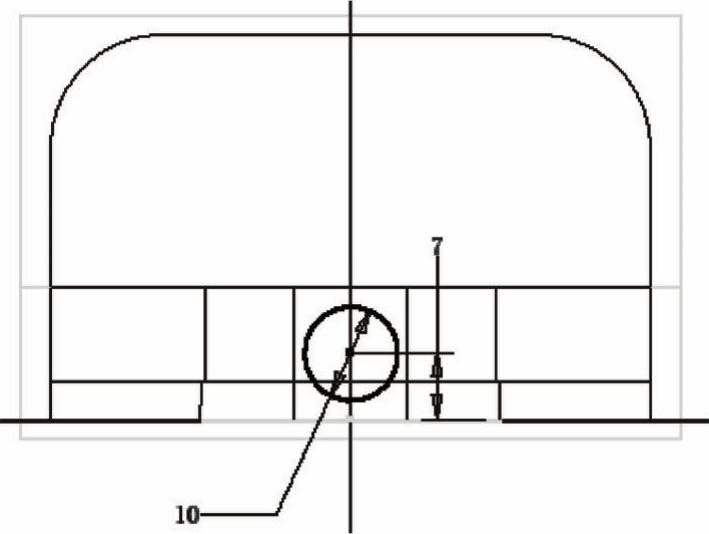

图4-169 绘制草图5

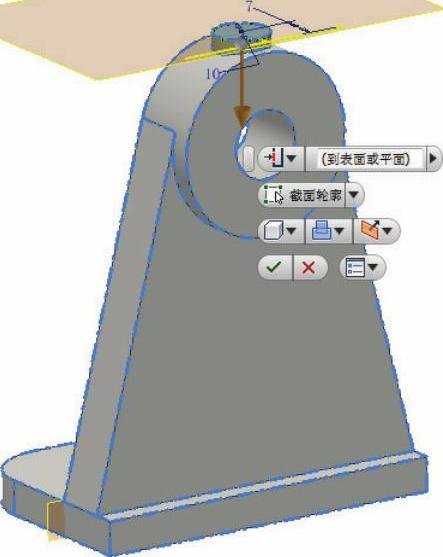

（13）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-402.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“到表面或平面”，如图4-170所示。单击“确定”按钮完成拉伸，结果如图4-171所示。


图4-170 拉伸示意图


图4-171 创建拉伸特征

（14）创建草图6。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-405.jpg ，选择上步创建的拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 978-7-111-53165-4-Chapter04-406.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-407.jpg ，标注尺寸如图4-172所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-408.jpg ，退出草图环境。


图4-172 绘制草图6

（15）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-410.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“到”，选择下侧的孔表面为要到的面，选择“求差”方式，如图4-173所示。单击“确定”按钮完成拉伸，结果如图4-174所示。

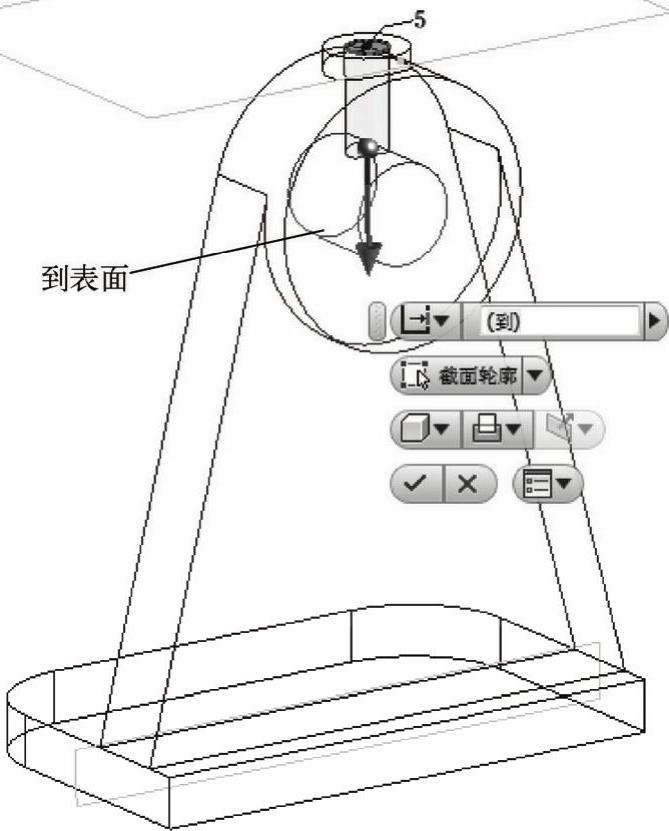

图4-173 拉伸示意图


图4-174 创建拉伸特征

（16）创建草图7。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-413.jpg ，选择第一个拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 978-7-111-53165-4-Chapter04-414.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-415.jpg ，标注尺寸如图4-175所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-416.jpg ，退出草图环境。

（17）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-417.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为3 mm，如图4-176所示。单击“确定”按钮完成拉伸，结果如图4-177所示。

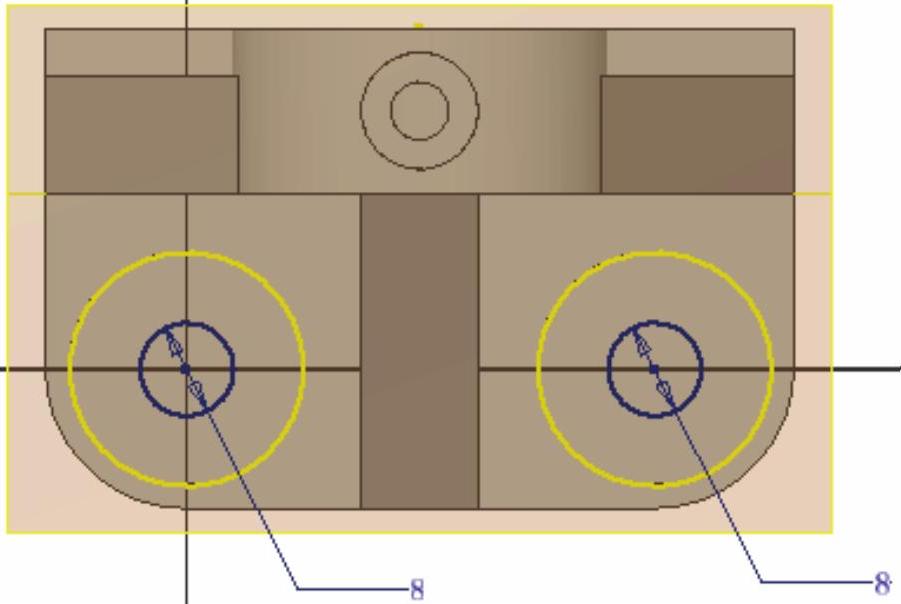

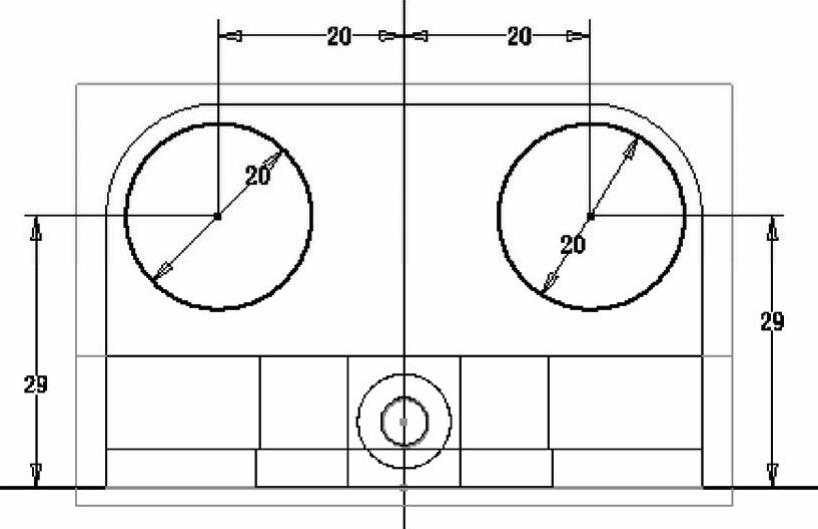

图4-175 绘制草图7


图4-176 拉伸示意图

（18）创建草图8。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-420.jpg ，选择上步创建的拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 978-7-111-53165-4-Chapter04-421.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-422.jpg ，标注尺寸如图4-178所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-423.jpg ，退出草图环境。

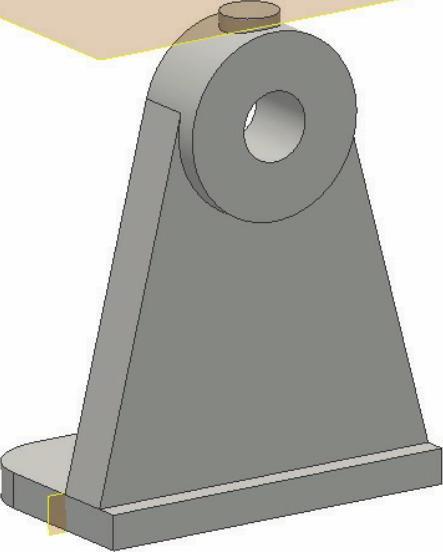

图4-177 创建拉伸特征


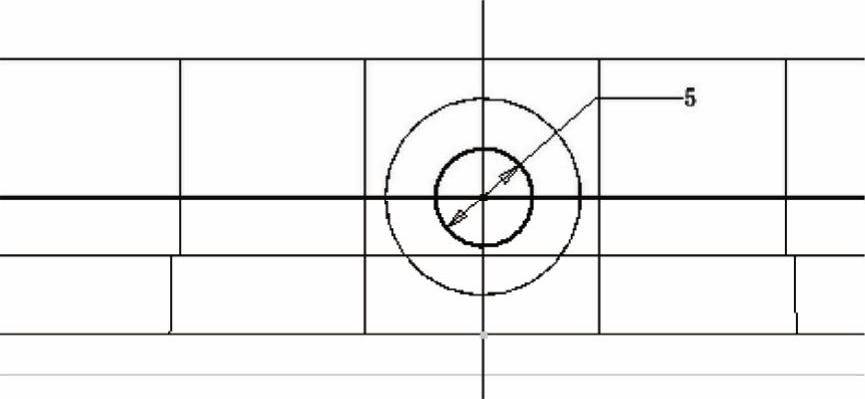

图4-178 绘制草图8

（19）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-426.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，选择“求差”方式，如图4-179所示。单击“确定”按钮完成拉伸，结果如图4-180所示。

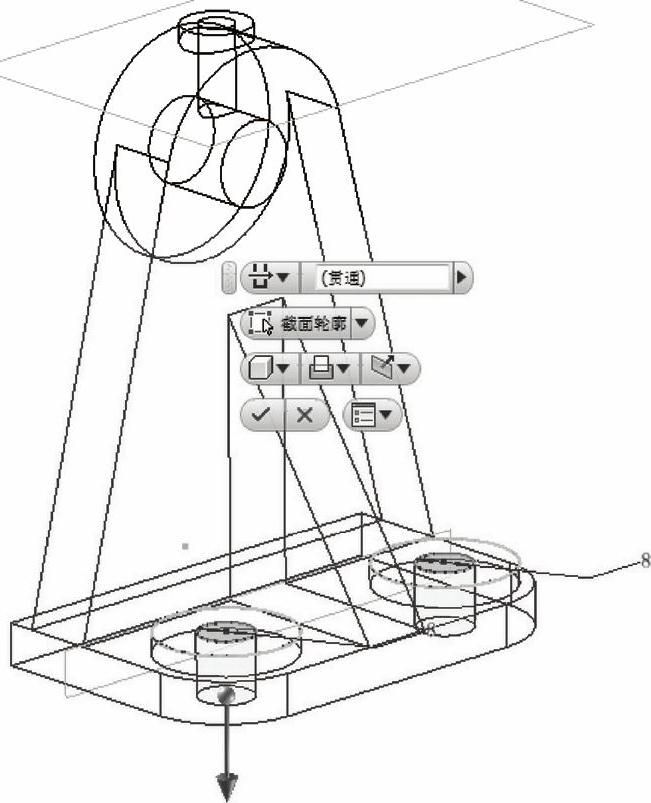

图4-179 拉伸示意图


图4-180 创建拉伸特征

（20）创建草图9。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-429.jpg ，选择YZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“线”按钮 978-7-111-53165-4-Chapter04-430.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-431.jpg ，标注尺寸如图4-181所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-432.jpg ，退出草图环境

（21）创建加强筋。单击“三维模型”标签栏“创建”面板上的“加强筋”按钮 978-7-111-53165-4-Chapter04-433.jpg ，打开“加强筋”对话框，单击“平行于草图平面”按钮 978-7-111-53165-4-Chapter04-434.jpg ，选取上步绘制的草图为截面轮廓，单击“方向1”按钮 978-7-111-53165-4-Chapter04-435.jpg ，调整加强筋的创建方向，设置厚度为10 mm，选择“对称”方式，单击“到表面或平面”按钮 978-7-111-53165-4-Chapter04-436.jpg ，如图4-182所示。单击“确定”按钮完成加强筋的创建，结果如图4-183所示。

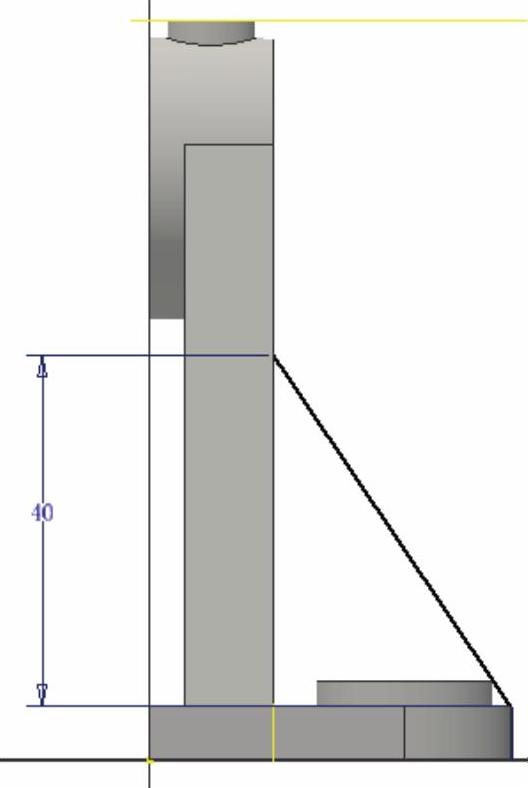

图4-181 绘制草图9

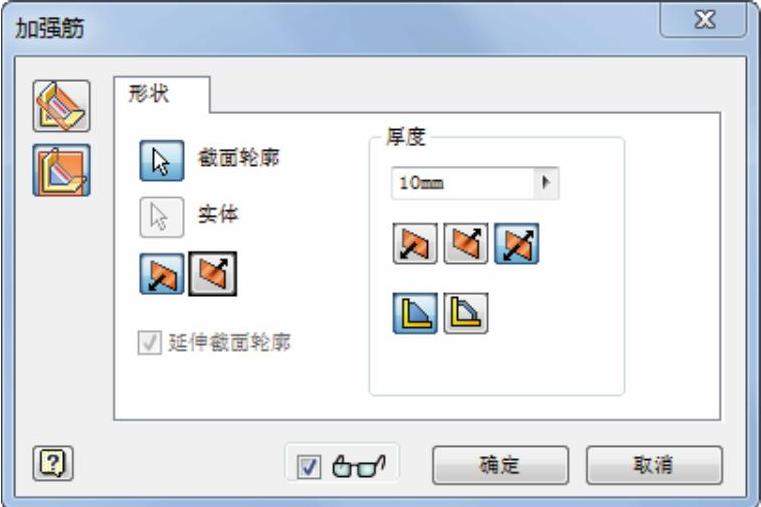

图4-182 “加强筋”对话框


图4-183 创建加强筋

（22）隐藏工作平面。在模型树中选择工作平面1和工作平面2，单击鼠标右键，在弹出的快捷菜单中取消可见性的勾选，如图4-184所示。使工作平面不可见，如图4-185所示。

（23）保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter04-440.jpg ，打开“另存为”对话框，输入文件名为“支架.ipt”，单击“保存”按钮，保存文件。


图4-184 快捷菜单


图4-185 隐藏工作平面
