表面实例：如何处理表面问题？

绘制如图4-131所示的表面。

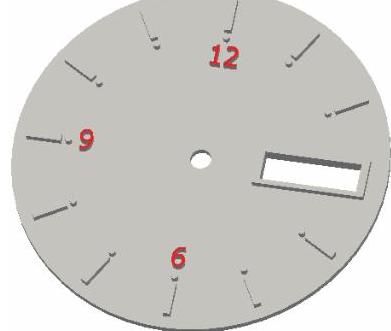

图4-131 表面

操作步骤

(1)新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter04-293.jpg ，在打开的“新建文件”对话框中的“Templates”选项p中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

(2)创建草图l。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-294.jpg ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 978-7-111-53165-4-Chapter04-295.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-296.jpg ，标注尺寸如图4 132所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-297.jpg ，退出草图环境。

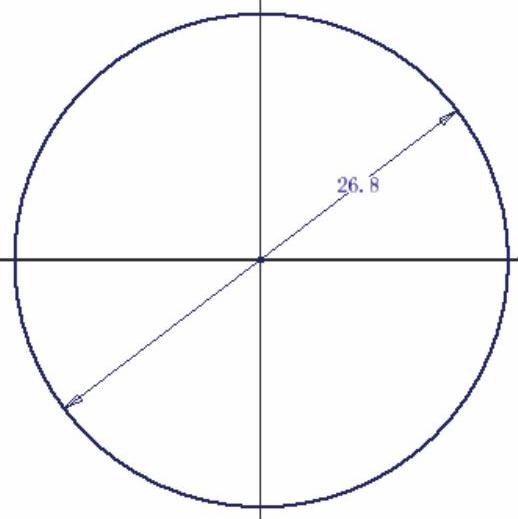

图4-132 绘制草图1

(3)创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-299.jpg ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为0.5mm，如图4-133所示。单，击“确定”按钮完成拉伸。

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-300.jpg ，选择上步创建的拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点矩形”按钮 978-7-111-53165-4-Chapter04-301.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-302.jpg ，标注尺寸如图4-134所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-303.jpg ，退出草图环境。

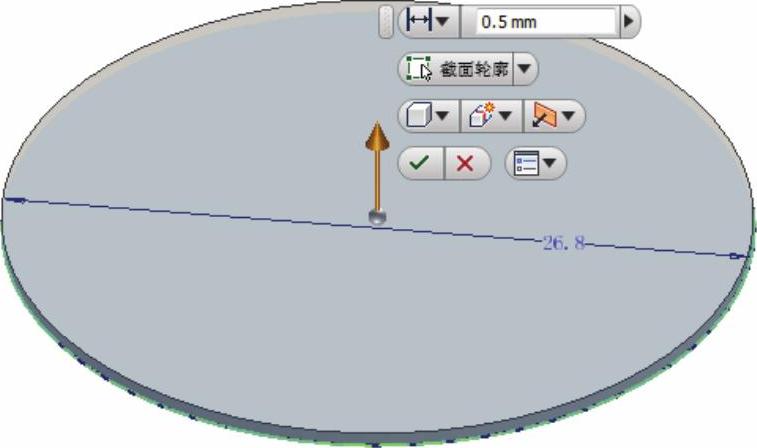

图4-133 拉伸示意图

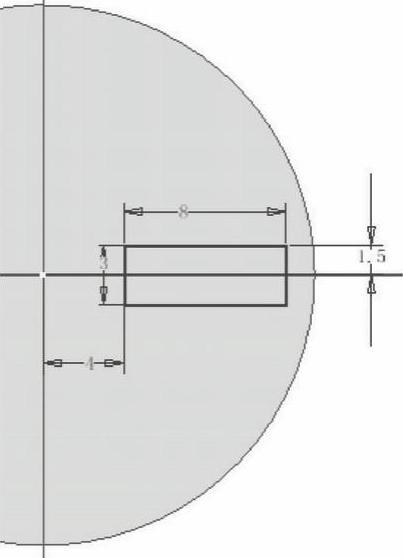

图4-134 绘制草图2

（5）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-306.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为0.5 mm，如图4-135所示。单击“确定”按钮完成拉伸，结果如图4-136所示。

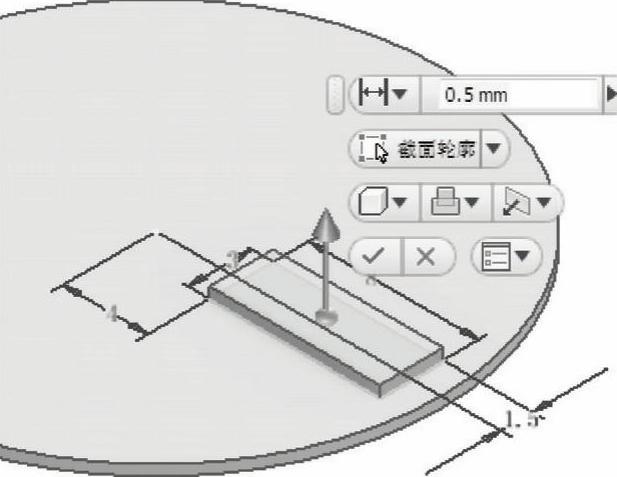

图4-135 拉伸示意图

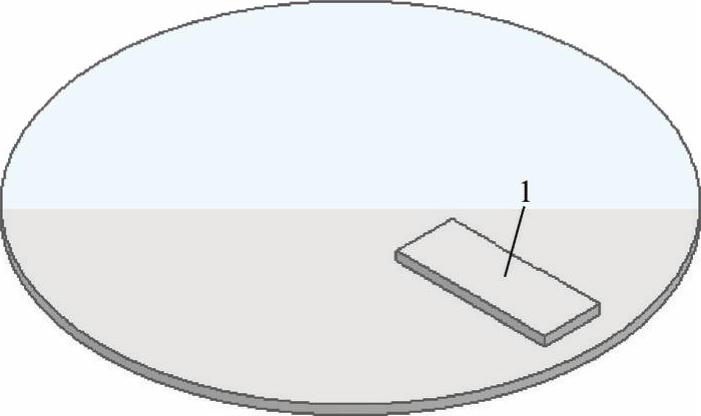

图4-136 创建拉伸特征

（6）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-309.jpg ，选择上步创建的拉伸体上表面1为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点矩形”按钮 978-7-111-53165-4-Chapter04-310.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-311.jpg ，标注尺寸如图4-137所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-312.jpg ，退出草图环境。

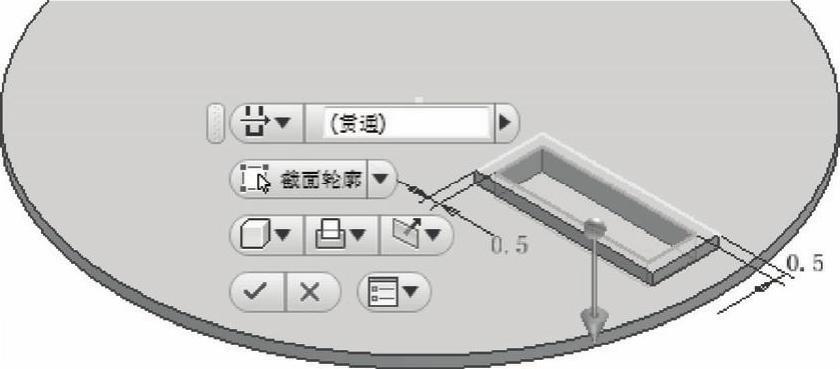

（7）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-313.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，选择“求差”方式，如图4-138所示。单击“确定”按钮完成拉伸，结果如图4-139所示。

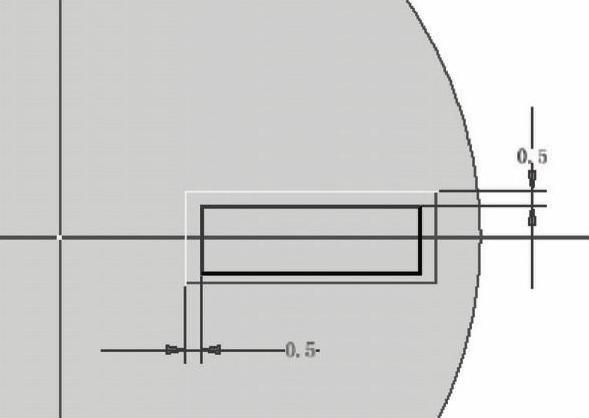

图4-137 绘制草图3


图4-138 拉伸示意图

（8）创建草图4。

① 单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-316.jpg ，选择上步创建的第一个拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“两点中心矩形”按钮 978-7-111-53165-4-Chapter04-317.jpg 和“圆心圆”按钮 978-7-111-53165-4-Chapter04-318.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-319.jpg ，标注尺寸如图4-140所示。

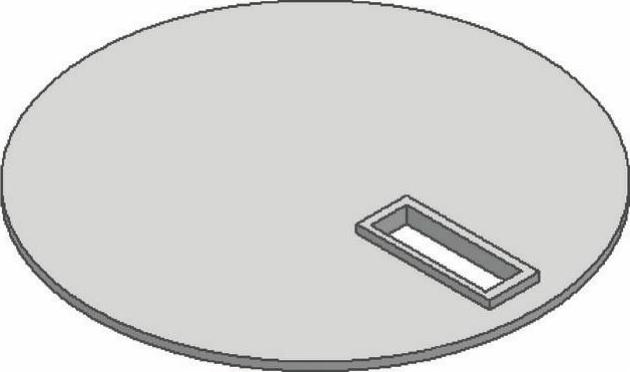

图4-139 创建拉伸特征

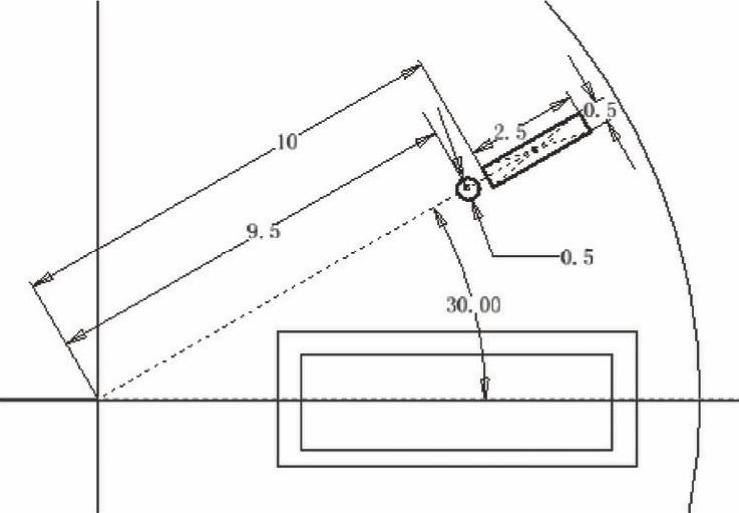

图4-140 绘制草图4

② 单击“草图”标签栏“创建”面板上的“环形阵列”按钮 978-7-111-53165-4-Chapter04-322.jpg ，打开“环形阵列”对话框，选择上步绘制的矩形和圆为要阵列的几何图元，选择圆心为轴，输入个数为12，角度为360（deg），如图4-141所示。

③ 单击“抑制”按钮 978-7-111-53165-4-Chapter04-323.jpg ，在图中选择拉伸特征2上方的矩形和圆，结果如图4-142所示，单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-324.jpg ，退出草图环境。 (www.daowen.com)

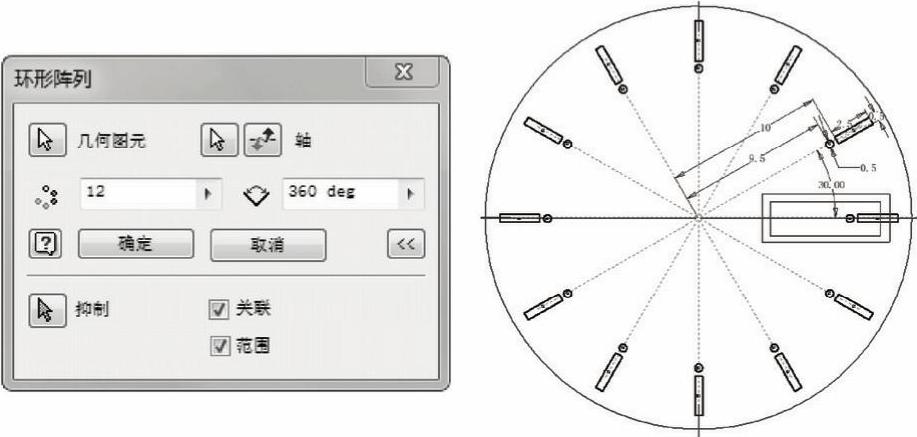

图4-141 “环形阵列”对话框

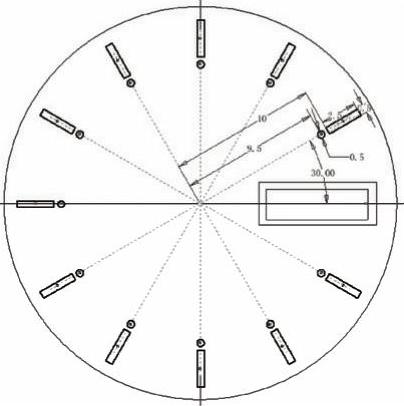

图4-142 抑制图元

（9）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-327.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为0.5 mm，如图4-143所示。单击“确定”按钮完成拉伸，结果如图4-144所示。

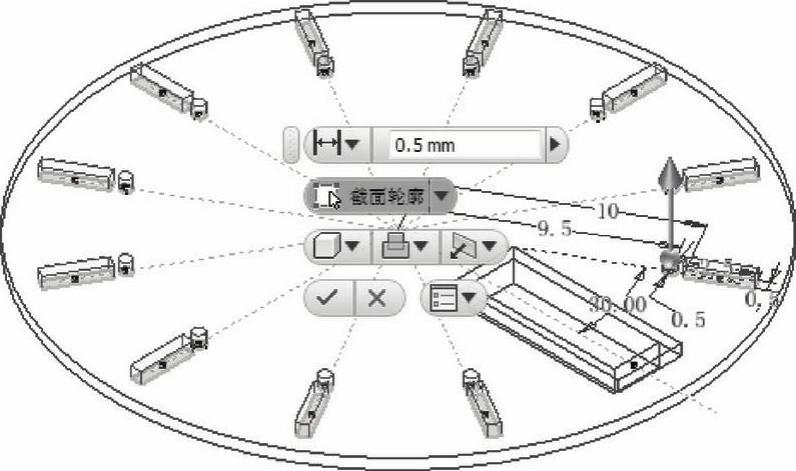

图4-143 拉伸示意图

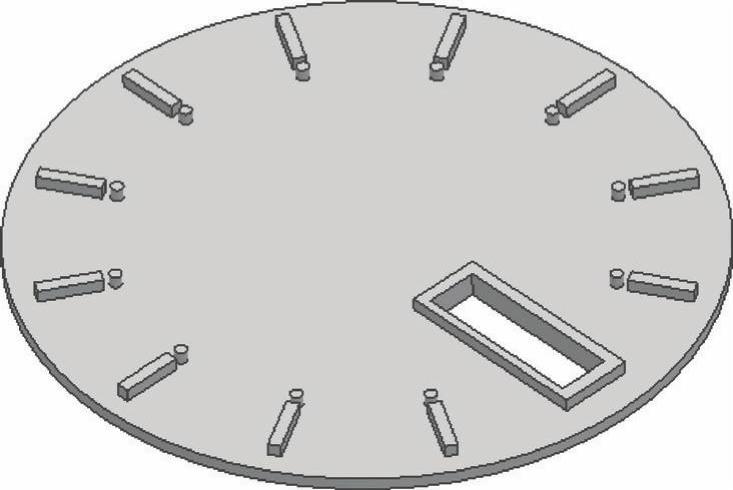

图4-144 创建拉伸特征

（10）创建草图5。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-330.jpg ，选择第一个拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆心圆”按钮 978-7-111-53165-4-Chapter04-331.jpg ，绘制草图。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-332.jpg ，标注尺寸如图4-145所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-333.jpg ，退出草图环境。

（11）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 978-7-111-53165-4-Chapter04-334.jpg ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，选择“求差”方式，如图4-146所示。单击“确定”按钮完成拉伸，结果如图4-147所示。

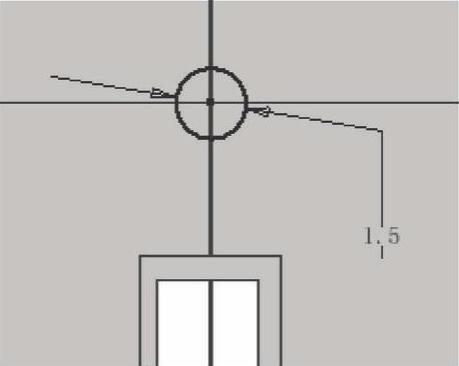

图4-145 绘制草图5

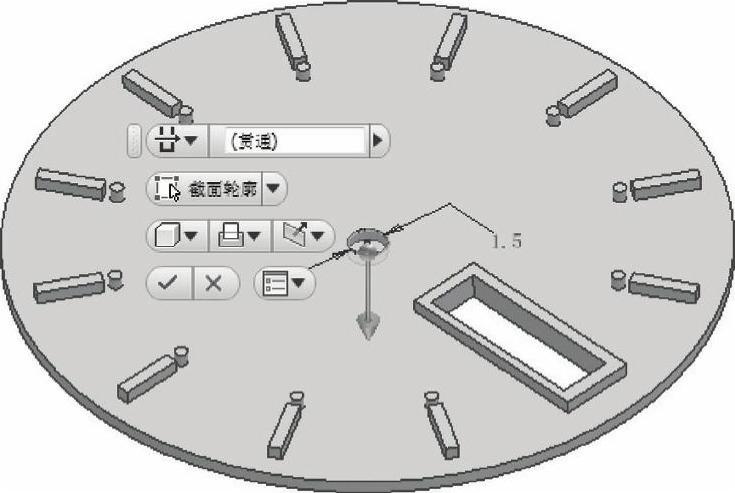

图4-146 拉伸示意图

（12）创建草图6。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 978-7-111-53165-4-Chapter04-337.jpg ，选择第一个拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“文本”按钮 978-7-111-53165-4-Chapter04-338.jpg ，在适当位置单击鼠标，打开“文字格式”对话框，在对话框中输入“12”，设置高度为1.5 mm，如图4-148所示，其他采用默认设置，单击“确定”按钮，关闭对话框。单击“约束”面板上的“尺寸”按钮 978-7-111-53165-4-Chapter04-339.jpg ，标注尺寸如图4-149所示。单击“草图”标签上的“完成草图”按钮 978-7-111-53165-4-Chapter04-340.jpg ，退出草图环境。


图4-147 创建拉伸特征

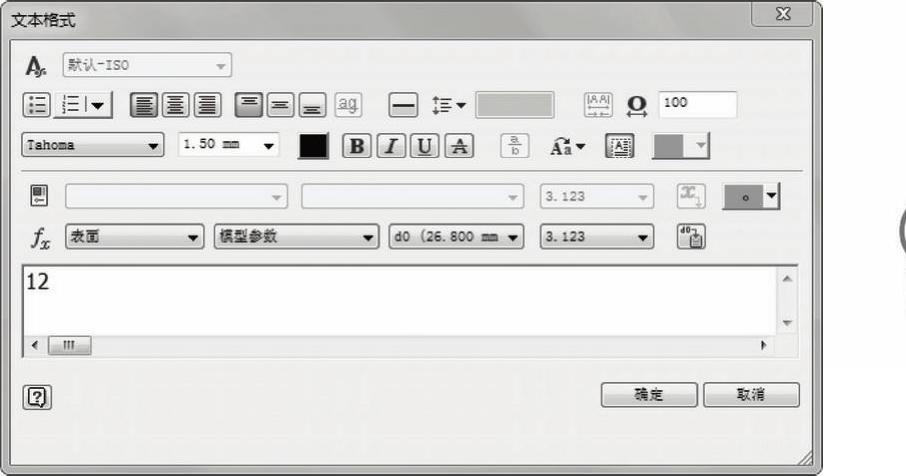

图4-148 “文字格式”对话框

（13）创建凸雕文字。单击“三维模型”标签栏“创建”面板上的“凸雕”按钮 978-7-111-53165-4-Chapter04-343.jpg ，打开“凸雕”对话框，选取上步绘制的文字为截面轮廓，单击“从面凸雕”按钮 978-7-111-53165-4-Chapter04-344.jpg ，设置“深度”为0.5mm，如图4-150所示。单击“顶面外观”按钮 978-7-111-53165-4-Chapter04-345.jpg ，打开“外观”对话框，选择“红”外观，如图4-151所示，单击“确定”按钮，结果如图4-152所示。

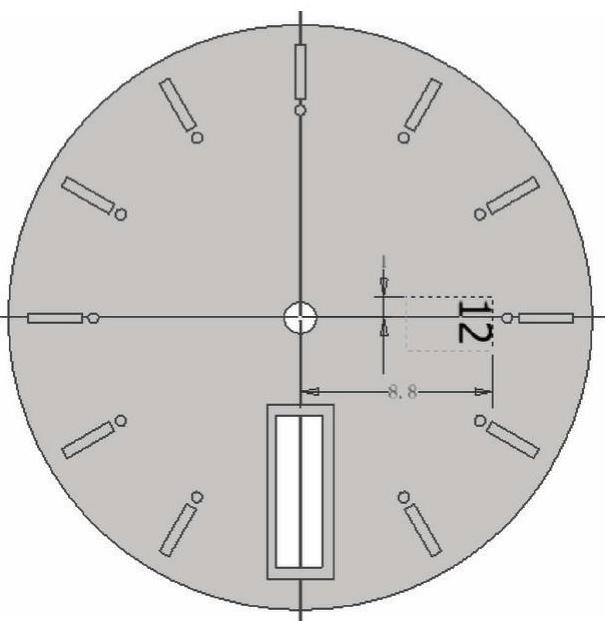

图4-149 绘制草图6

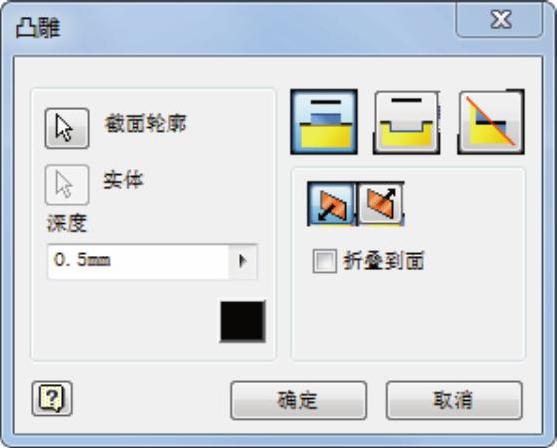

图4-150 “凸雕”对话框

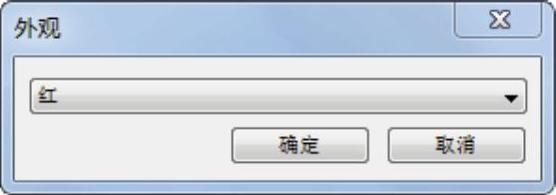

图4-151 “外观”对话框

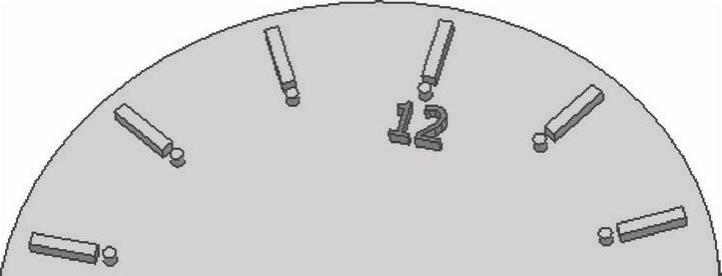

图4-152 创建凸雕特征

(14）重复（12）和（13），创建9和6两个凸雕文字，结果如图4-131所示。

（15）保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter04-350.jpg ，打开“另存为”对话框，输入文件名为“表面.ipt”，单击“保存”按钮，保存文件。
