绘制如图4-114所示的螺母。

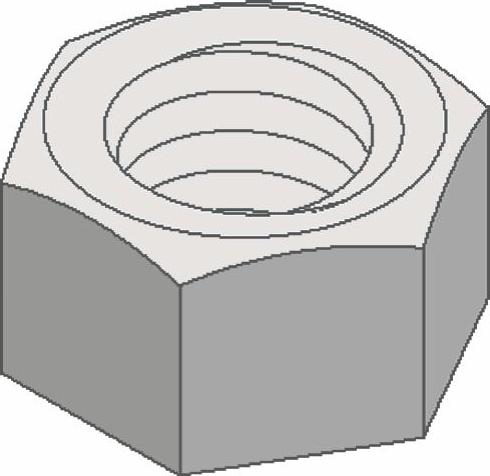

图4-114 螺母

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“多边形”按钮 ，绘制草图轮廓。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图4-115所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，

系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为10.8mm，如图4-116所示。单击“确定”按钮完成拉伸，如图4-117所示。

图4-115 绘制草图1

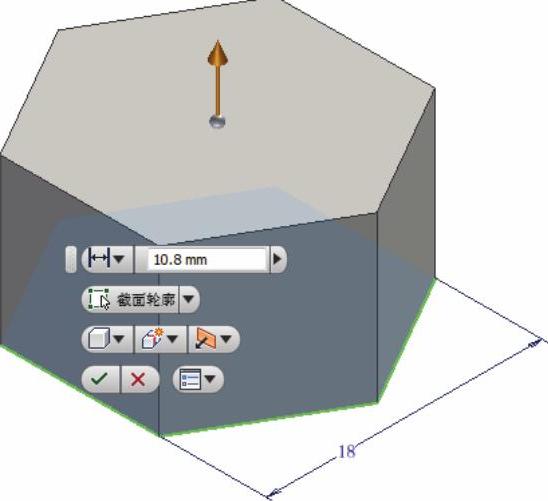

图4-116 设置参数

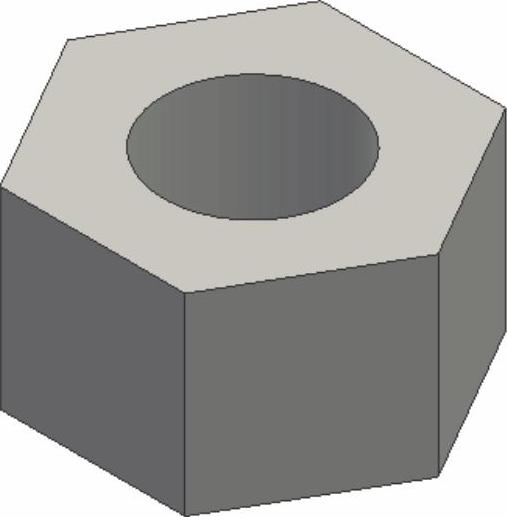

图4-117 创建拉伸体

（4）创建草图2。单击“三维模型”标签栏“草图”面板的“开始创建二维草图”按钮 ，选择拉伸体的上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板的“圆心圆”按钮 ，绘制圆。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图4-118所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

图4-118 绘制草图2

（5）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸范围设置为“贯通”，选择“求差”方式，如图4-119所示。单击“确定”按钮完成拉伸体的创建，如图4-120所示。

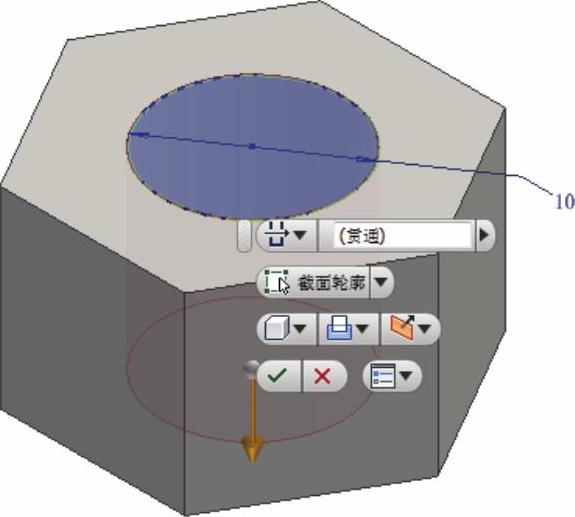

图4-119 设置参数

图4-120 创建拉伸体

（6）创建草图3。单击“三维模型”标签栏“草图”面板的“开始创建二维草图”按钮 ，选择XZ平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板的“线”按钮 ，绘制草图轮廓。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图4-121所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（7）创建内螺纹。单击“三维模型”标签栏“创建”面板上的“螺旋扫掠”按钮 ，打开如图4-122所示的“螺旋扫掠”对话框，选择上步绘制的草图为截面轮廓，选择竖直直线为旋转轴，设置类型为“螺距和高度”，输入螺距为2，高度为14，选择“求差”方式，单击“确定”按钮，完成内螺纹创建，如图4-123所示。

(www.daowen.com)

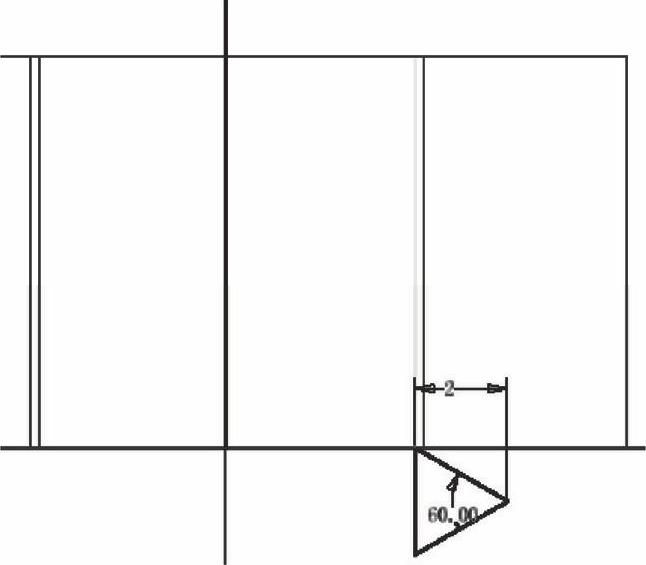

图4-121 绘制草图3

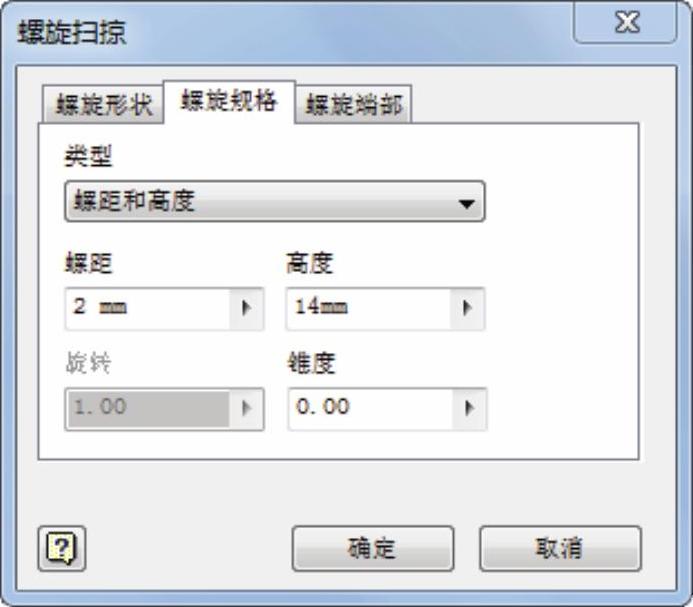

图4-122 设置参数

（8）创建草图4。单击“三维模型”标签栏“草图”面板的“开始创建二维草图”按钮 ，选择拉伸体上表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板的“圆心圆”按钮 ，绘制草图轮廓。单击“约束”面板内的“尺寸”按钮 ，标注尺寸如图4-124所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

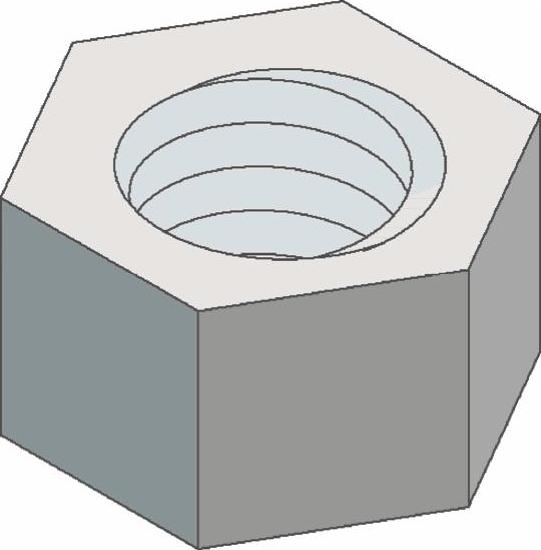

图4-123 创建内螺纹

图4-124 绘制草图4

（9）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为10.8 mm，选择“求交”方式，在“更多”选项卡中设置锥度为60 deg，如图4-125所示。单击“确定”按钮完成拉伸，如图4-126所示。

图4-125 设置参数

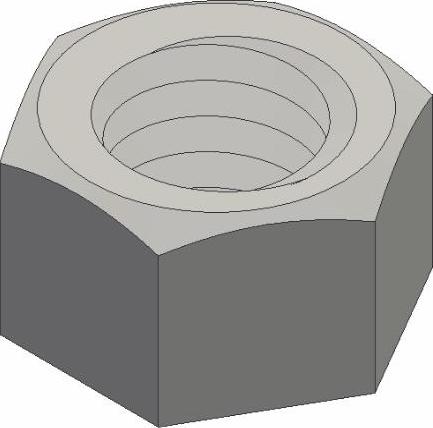

图4-126 创建拉伸体

注意：

（1）进行扫掠的截面轮廓是图中所示的三角形，这里不详细讲述三角形的形状，这个应该根据具体的螺纹的齿形来决定三角形的形状，若有必要，读者可以查阅相关的机械零件手册。

（2）依然要绘制一条直线作为螺旋扫掠的旋转轴，该直线一定要位于螺栓的中心线上。

（10）重复步骤（8）和（9），在另一侧创建相同的拉伸体。

（11）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“螺母.ipt”，单击“保存”按钮，保存文件。

技巧：

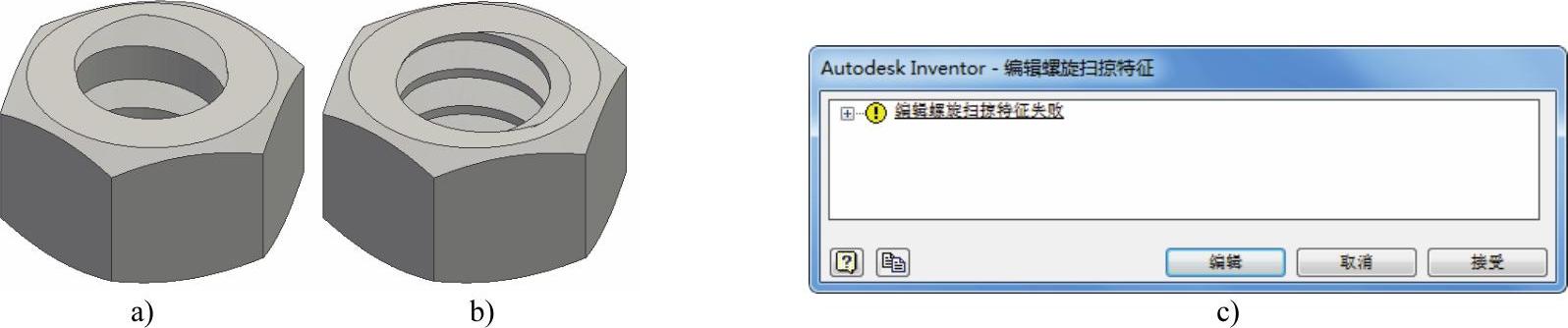

在螺旋扫掠的过程中，扫掠轮廓的创建很重要，一个值得注意的地方就是扫掠轮廓在扫掠过程中不可以相交，否则不能够创建特征，同时会出现错误信息。如果扫掠轮廓相交，可以通过调整螺距来消除，如图4-127所示。

图4-127 同一个扫掠截面在不同的螺距下的扫掠结果

a) 螺距=5 b) 螺距=3 c) 螺距=1
