螺旋扫掠特征是扫掠特征的一个特例，它的作用是创建扫掠路径为螺旋线的三维实体特征。

创建螺旋扫掠特征的步骤如下：

（1）单击“三维模型”标签栏“创建”面板上的“螺旋扫掠”按钮 ，打开如图4-105所示的“螺旋扫掠”对话框。

（2）在视图中选取扫掠截面轮廓，如图4-106所示。

（3）在视图中选取旋转轴，如图4-107所示。

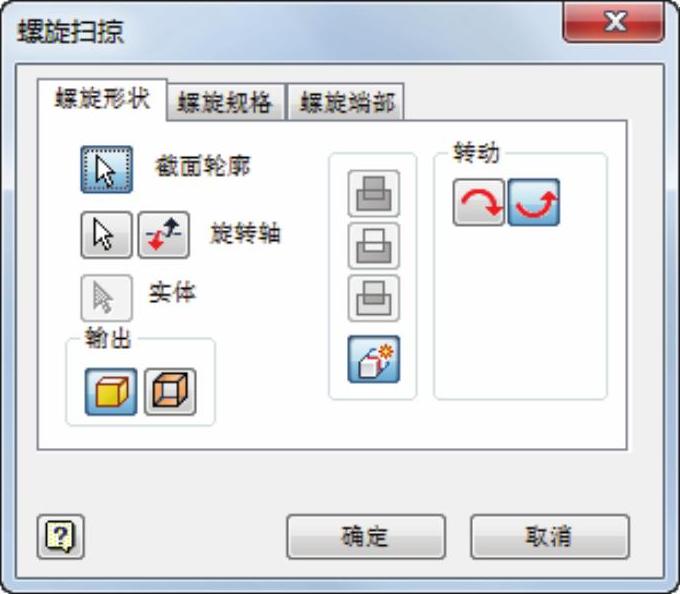

图4-105 “螺旋扫掠”对话框

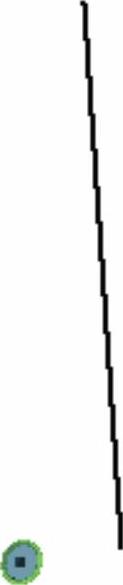

图4-106 选取截面

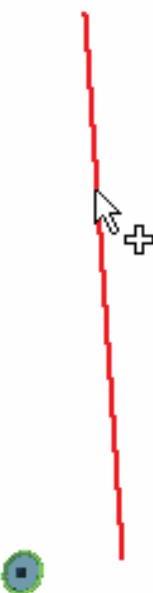

图4-107 选取旋转轴

（4）在对话框中选取“螺旋规格”选项卡设置螺旋扫掠参数，如图4-108所示。

（5）在对话框中单击“确定”按钮，完成螺旋扫掠特征的创建，如图4-109所示。

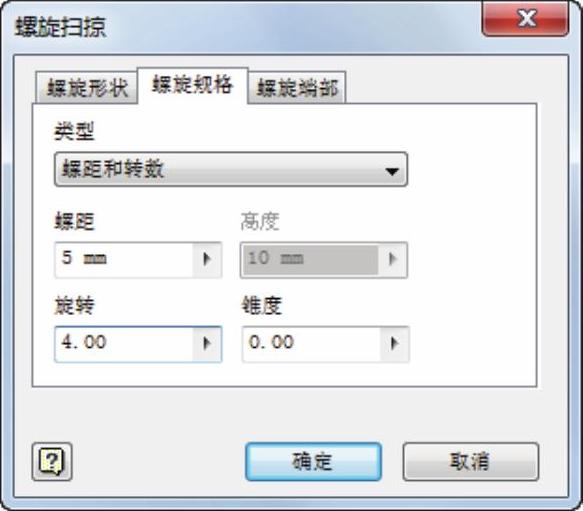

图4-108 设置拉伸参数

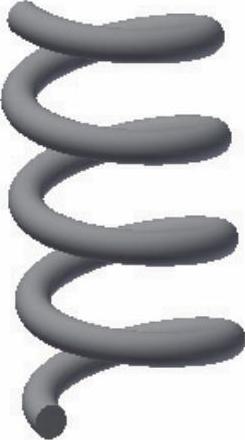

图4-109 完成螺旋扫掠

“螺旋扫掠”对话框的选项说明如下： (www.daowen.com)

1.“螺旋形状”选项卡（如图4-110所示）

截面轮廓应该是一个封闭的曲线，以创建实体；旋转轴应该是一条直线，它不能与截面轮廓曲线相交，但是必须在同一个平面内。在“螺旋方向”选项中，可指定螺旋扫掠按顺时针方向 还是逆时针方向旋转 。

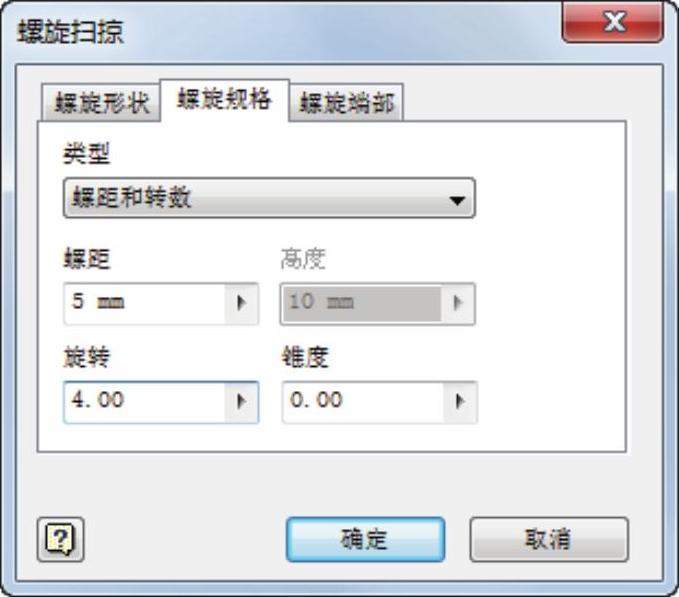

2.“螺旋规格”选项卡（如图4-111所示）

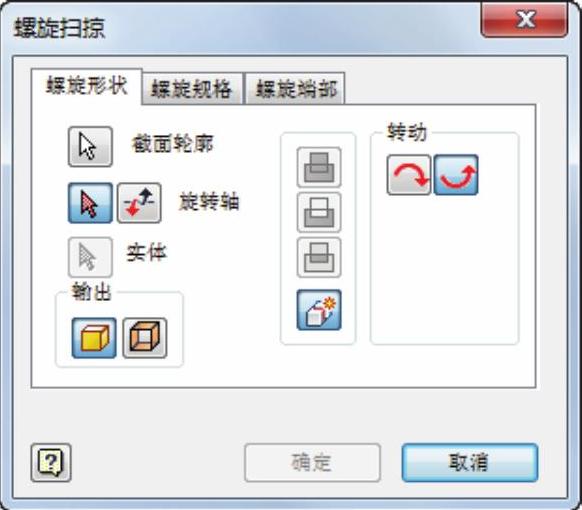

图4-110 “螺旋形状”对话框

图4-111 “螺旋规格”选项卡

可设置的螺旋类型一共有4种，即螺距和转数、转数和高度、螺距和高度以及螺旋。选择了不同的类型以后，在下面的参数文本框中输入对应的参数即可。需要注意的是，如果要创建发条之类没有高度的螺旋特征的话，可使用“平面螺旋”项。

3.“螺旋端部”选项卡（如图4-112所示）

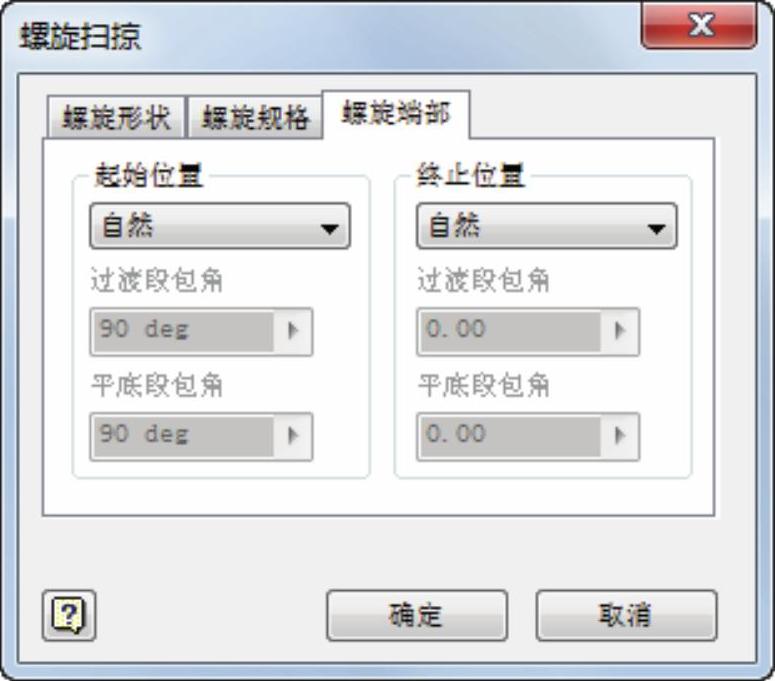

图4-112 “螺旋端部”选项卡

只有当螺旋线是平底时可用，而在螺旋扫掠截面轮廓时不可用。用户可指定螺旋扫掠的两端为“自然”或“平底”样式，开始端和终止端可以是不同的终止类型。如果选择“平底”选项的话，可指定具体的过渡段包角和平底段包角。

（1）过渡段包角：螺旋扫掠获得过渡的距离（单位为度数，一般少于一圈）。图4-113a的示例中显示了顶部是自然结束，底部是四分之一圈（90°）过渡并且未使用平底段包角的螺旋扫掠。

（2）平底段包角：螺旋扫掠过渡后不带螺距（平底）的延伸距离（度数），它是从螺旋扫掠的正常旋转的末端过渡到平底端的末尾。图4-113b的示例中显示了同图4-113a显示的过渡段包角相同，但指定了一半转向（180°）的平底段包角的螺旋扫掠。

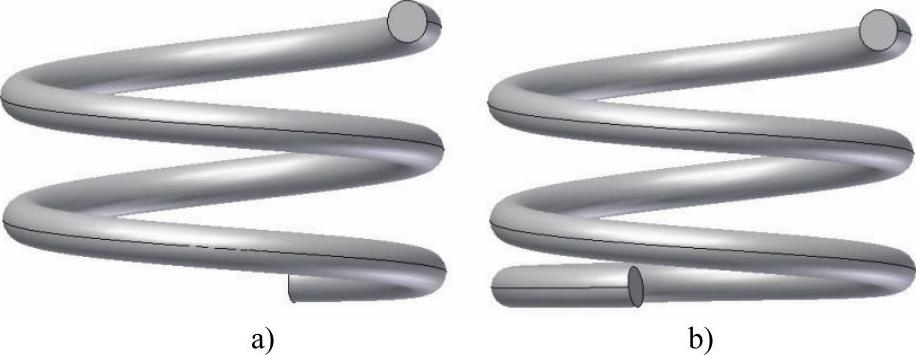

图4-113 不同过渡包角下的扫掠结果

a) 未使用平底段包角 b) 使用平底段包角
