本例创建如图4-39所示的轴。

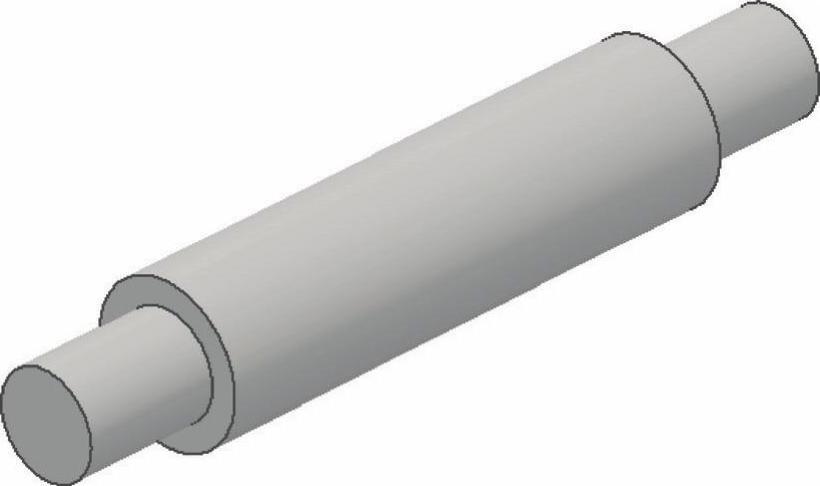

图4-39 轴

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 ，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）创建草图1。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY平面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图4-40所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

（3）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，系统自动选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为64mm，单击“对称”按钮 ，如图4-41所示。单击“确定”按钮完成拉伸如图4-42所示。

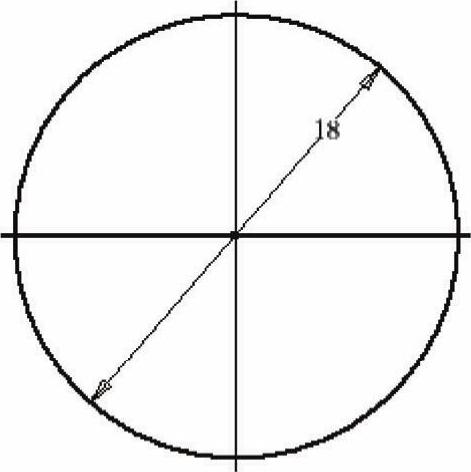

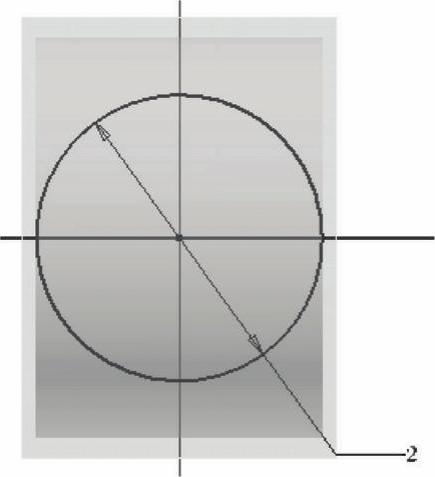

图4-40 绘制草图1

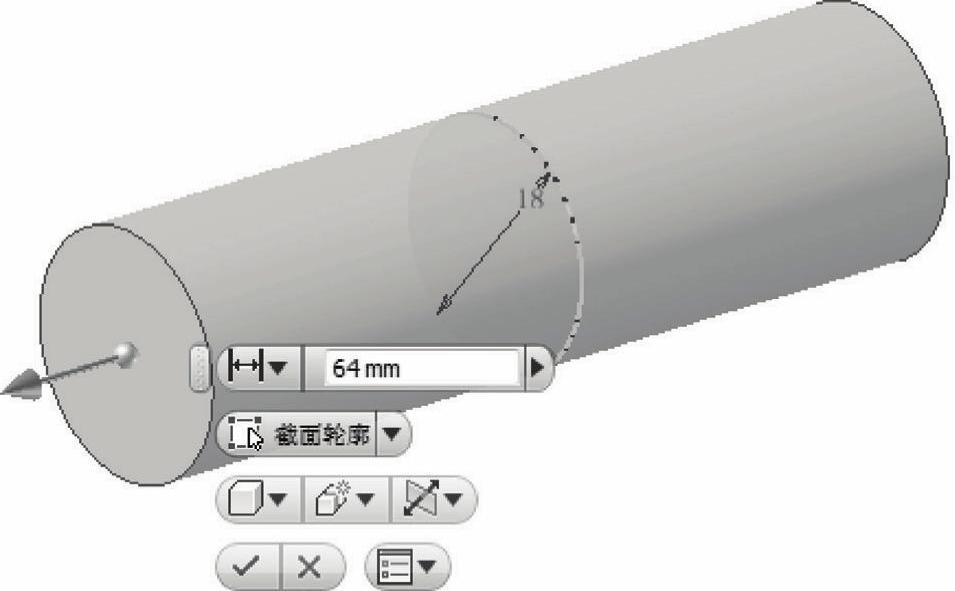

图4-41 拉伸示意图

（4）创建草图2。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择拉伸体一侧表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图4-43所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

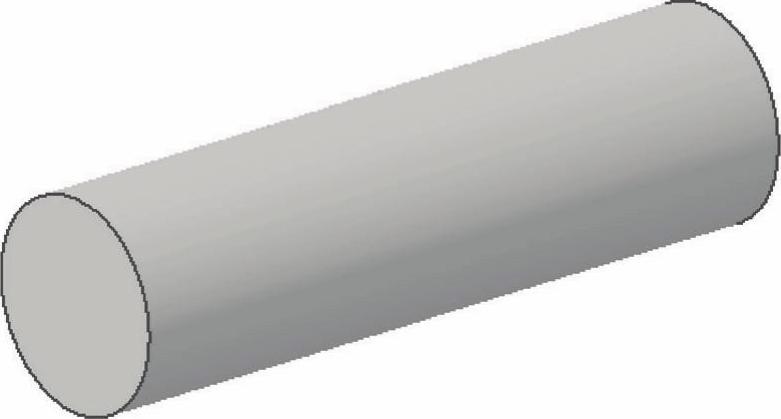

图4-42 拉伸体

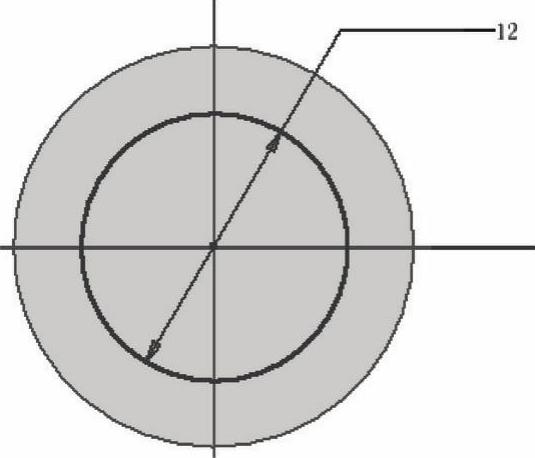

图4-43 绘制草图2

（5）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为16mm，如图4-44所示。单击“确定”按钮完成拉伸，如图4-45所示。

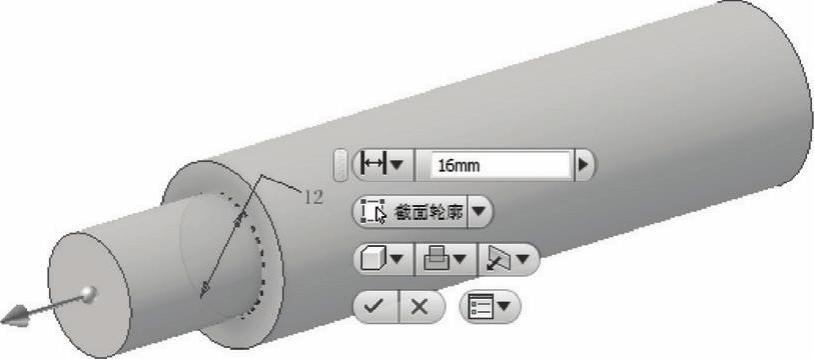

图4-44 拉伸示意图

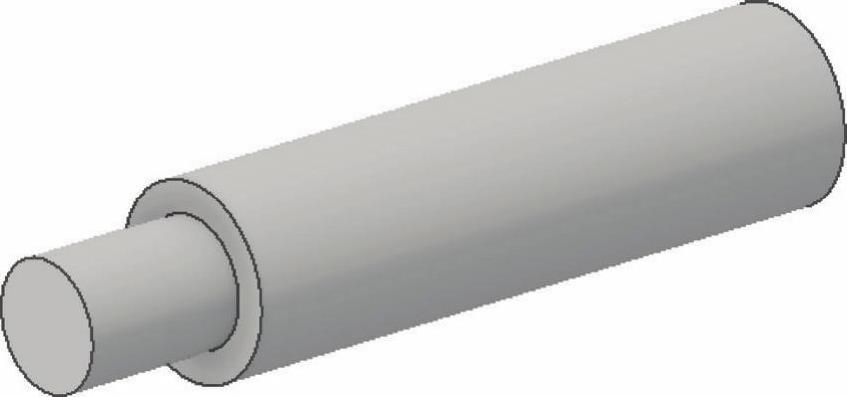

图4-45 拉伸体

（6）重复步骤（4）和（5），在第一个拉伸体的另一侧面创建相同尺寸的拉伸体，如图4-46所示，完成轴主体的创建。

（7）创建草图3。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择主体一侧表面为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，

标注尺寸如图4-47所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

(www.daowen.com)

图4-46 轴主体

图4-47 绘制草图3

（8）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，将拉伸距离设置为54 mm，选择“求差”方式，如图4-48所示。单击“确定”按钮完成拉伸，如图4-49所示。

（9）创建工作平面1。单击“三维模型”标签栏“定位特征”面板上的“从平面偏移”按钮 ，在浏览器的原始坐标系下选择YZ平面，输入距离为-9，如图4-50所示。

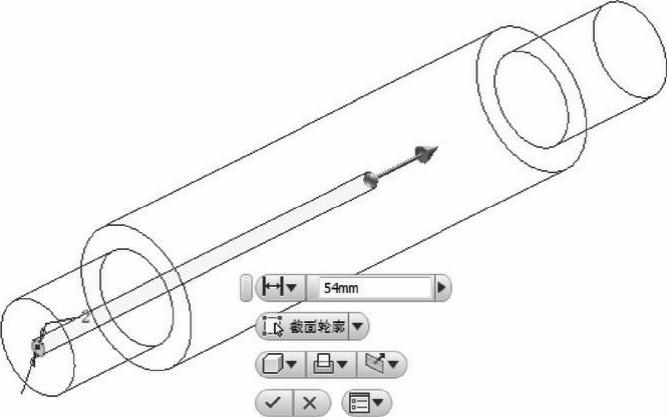

图4-48 拉伸示意图

图4-49 拉伸体

（10）创建草图4。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择工作平面1为草图绘制平面，进入草图绘制环境。单击“草图”标签栏“创建”面板上的“圆”按钮 ，绘制草图。单击“约束”面板上的“尺寸”按钮 ，标注尺寸如图4-51所示。单击“草图”标签上的“完成草图”按钮 ，退出草图环境。

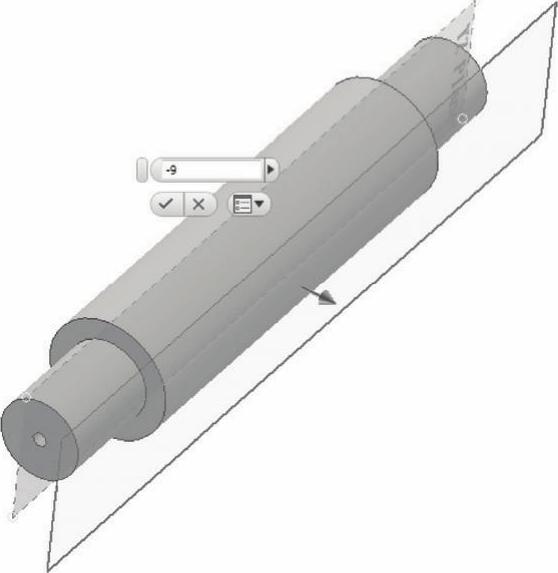

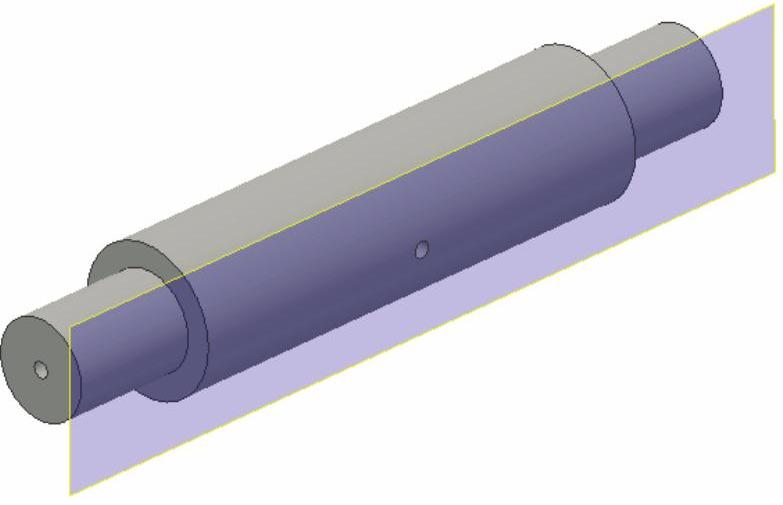

图4-50 创建工作平面1

图4-51 绘制草图4

（11）创建拉伸体。单击“三维模型”标签栏“创建”面板上的“拉伸”按钮 ，打开“拉伸”对话框，选取上步绘制的草图为拉伸截面轮廓，设置拉伸范围为“到”，选择上步创建的拉伸体表面为要到的面，选择“求差”方式，如图4-52所示。单击“确定”按钮完成拉伸，如图4-53所示。

图4-52 拉伸示意图

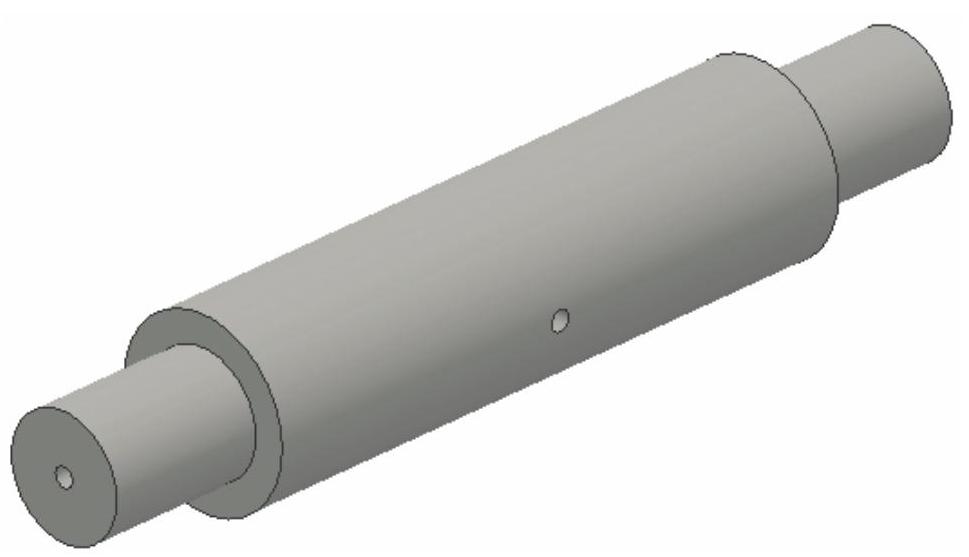

图4-53 创建拉伸体

（12）隐藏工作平面。在浏览器中选择“工作平面1”，单击鼠标右键，在打开的快捷菜单中选择“可见性”命令，如图4-54所示，取消可见性的勾选，隐藏工作平面。

（13）保存文件。单击“快速入门”工具栏上的“保存”按钮 ，打开“另存为”对话框，输入文件名为“轴.ipt”，单击“保存”按钮，保存文件。

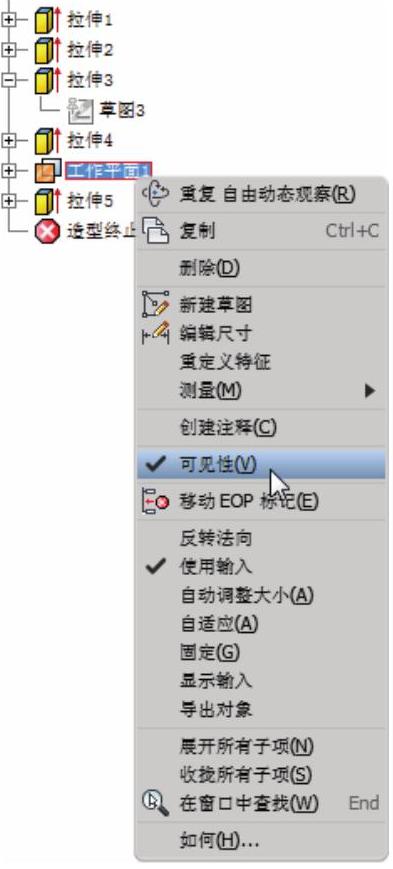

图4-54 快捷菜单
