实例：如何使用垫圈？

时间：2023-06-17 理论教育 版权反馈
【摘要】：图4-9 垫圈操作步骤新建文件。图4-11 绘制圆图4-12 设置拉伸参数创建圆柱体2。单击“三维模型”标签栏“基本要素”面板上的“圆柱体”按钮 ，选择如图4-14所示的平面为草图绘制平面，进入草图绘制环境。单击“快速入门”工具栏上的“保存”按钮 ，打开如图4-18所示的“另存为”对话框，输入文件名为“垫圈.ipt”，单击“保存”按钮，保存文件。图4-17 完成垫圈的创建图4-18 “另存为”对话框

实例：如何使用垫圈？

绘制如图4-9所示的垫圈。

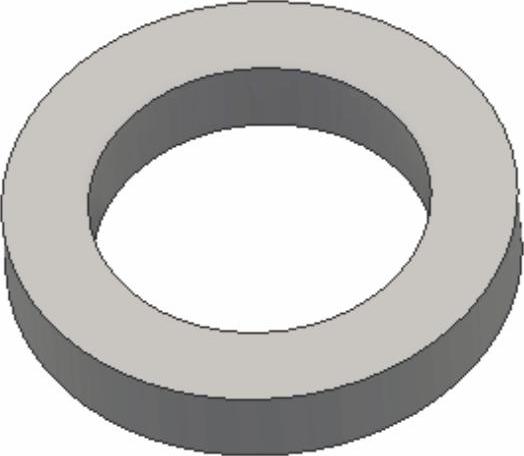

图4-9 垫圈

操作步骤

（1）新建文件。单击“快速入门”工具栏上的“新建”按钮 978-7-111-53165-4-Chapter04-12.jpg ，在打开的如图4-10所示的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

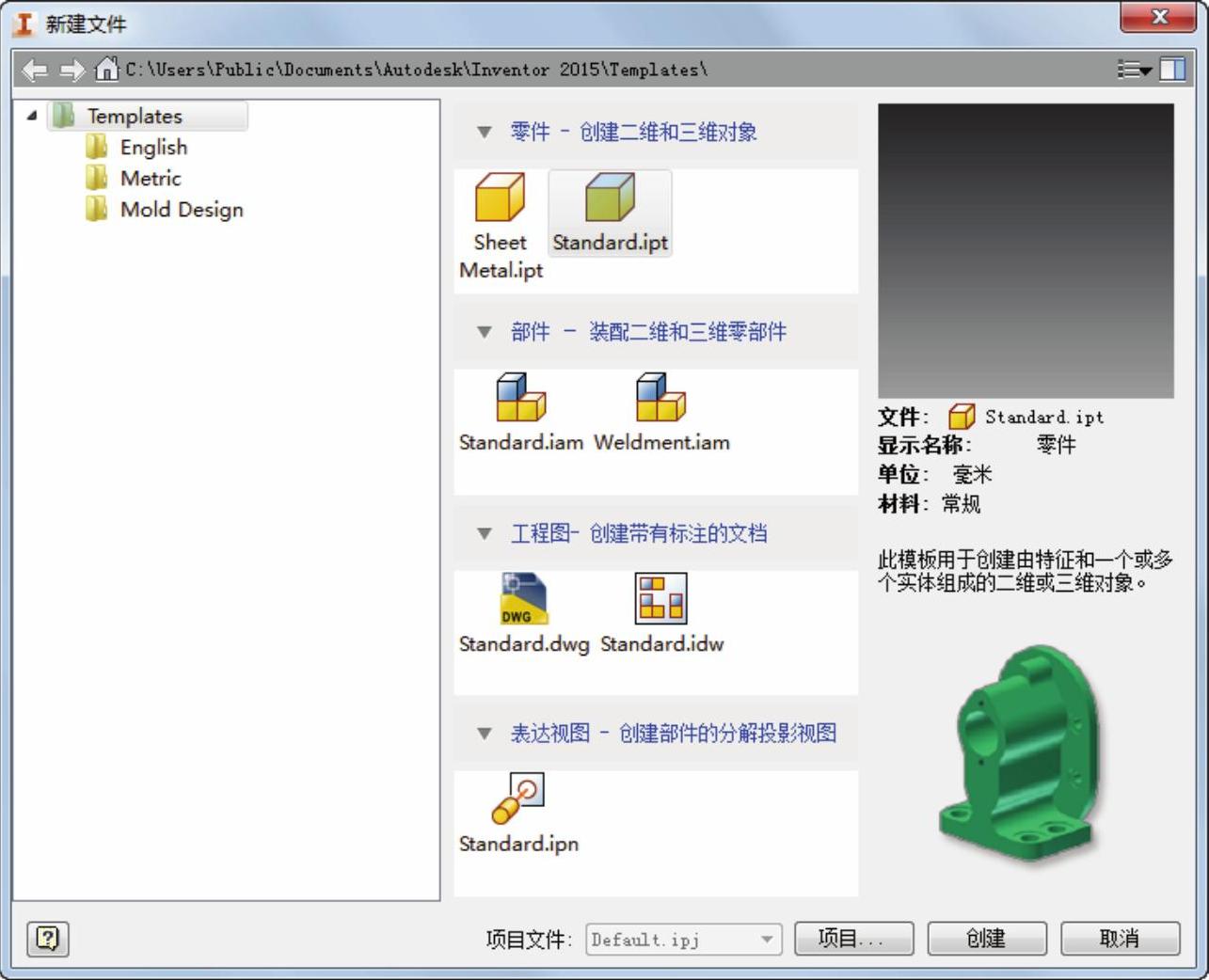

图4-10 “新建文件”对话框

（2）创建圆柱体1。单击“三维模型”标签栏“基本要素”面板上的“圆柱体”按钮 978-7-111-53165-4-Chapter04-14.jpg ，选择XZ平面为草图绘制平面，直接绘制圆，输入直径为12.2，如图4-11所示，按“Enter”键后返回到建模环境，输入距离为2.1，如图4-12所示，单击“确定”按钮，完成圆柱体1的创建，如图4-13所示。

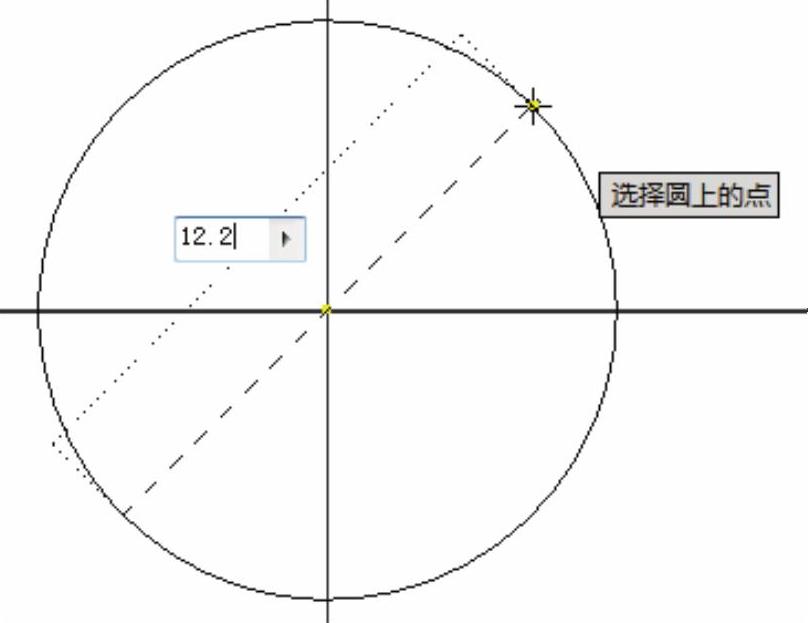

图4-11 绘制圆

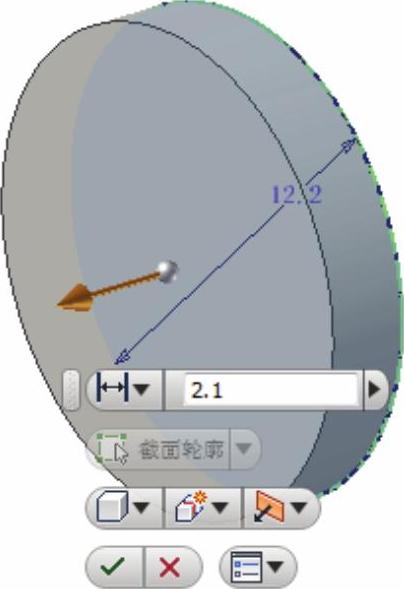

图4-12 设置拉伸参数

（3）创建圆柱体2。单击“三维模型”标签栏“基本要素”面板上的“圆柱体”按钮 978-7-111-53165-4-Chapter04-17.jpg ，选择如图4-14所示的平面为草图绘制平面，进入草图绘制环境。直接绘制圆，输入直径为8.1，如图4-15所示，按“Enter”键后返回到建模环境，选择“贯通”范围，选择“求差”方式，如图4-16所示，单击“确定”按钮，完成垫圈的创建，如图4-17所示。


图4-13 创建的圆柱体1

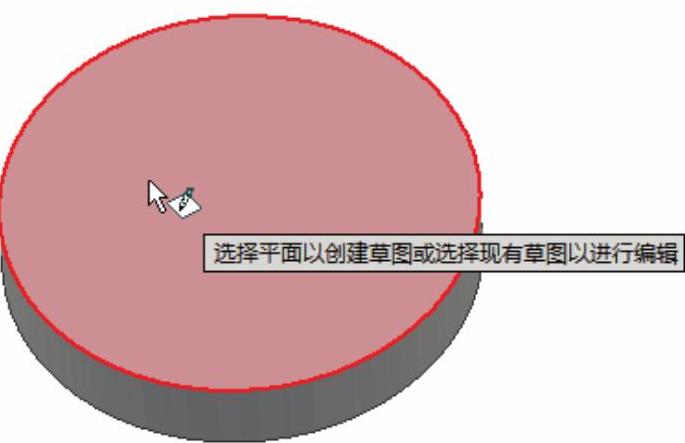

图4-14 选择平面

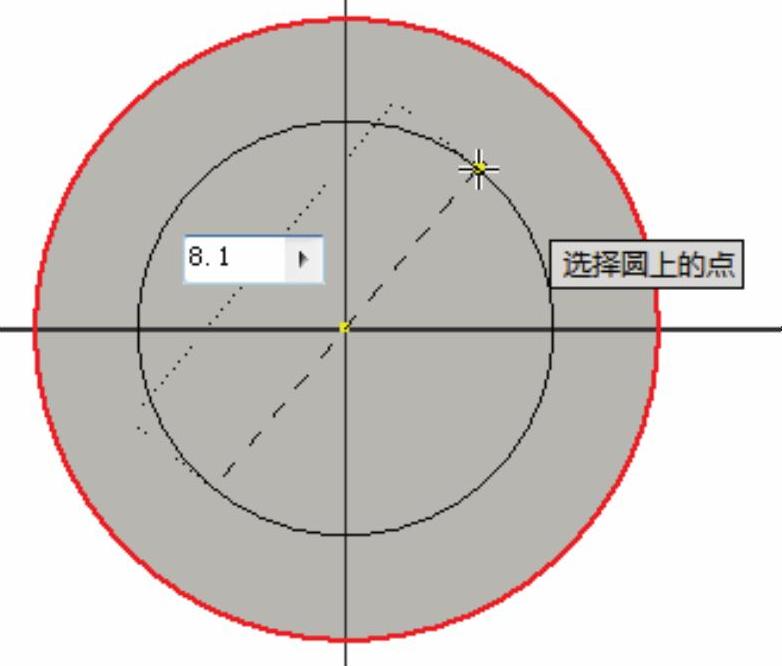

图4-15 绘制圆

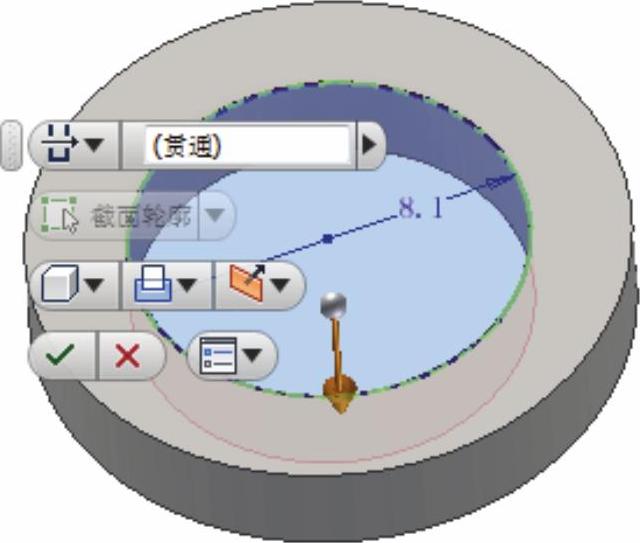

图4-16 设置参数

（4）保存文件。单击“快速入门”工具栏上的“保存”按钮 978-7-111-53165-4-Chapter04-22.jpg ，打开如图4-18所示的“另存为”对话框，输入文件名为“垫圈.ipt”，单击“保存”按钮，保存文件。

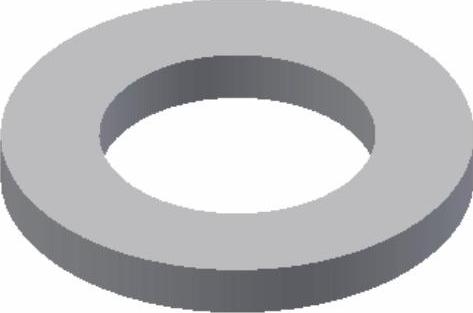

图4-17 完成垫圈的创建

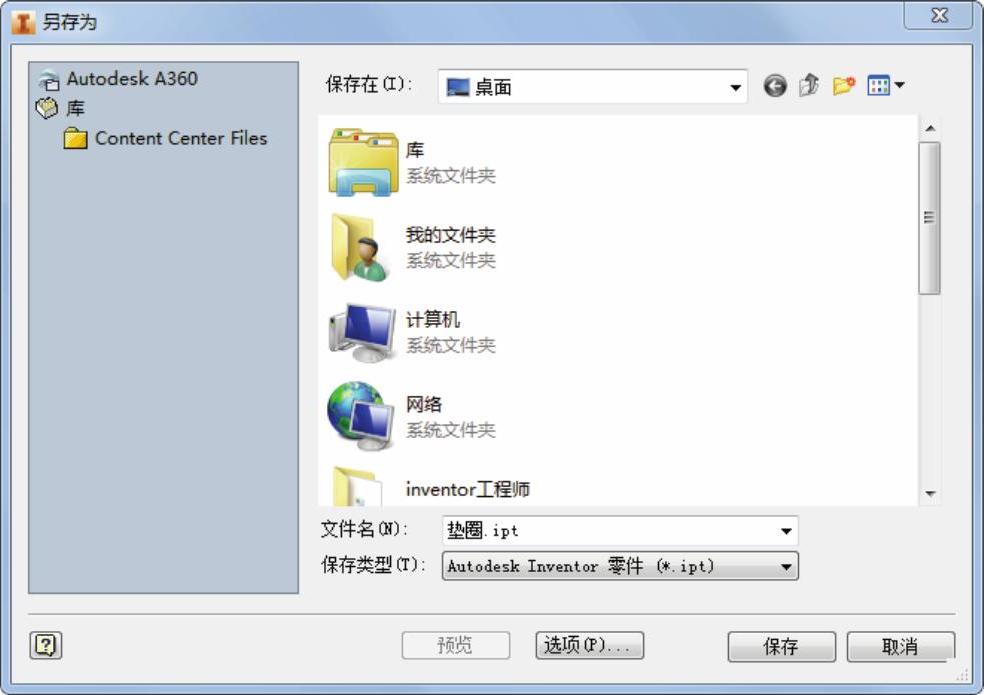

图4-18 “另存为”对话框
