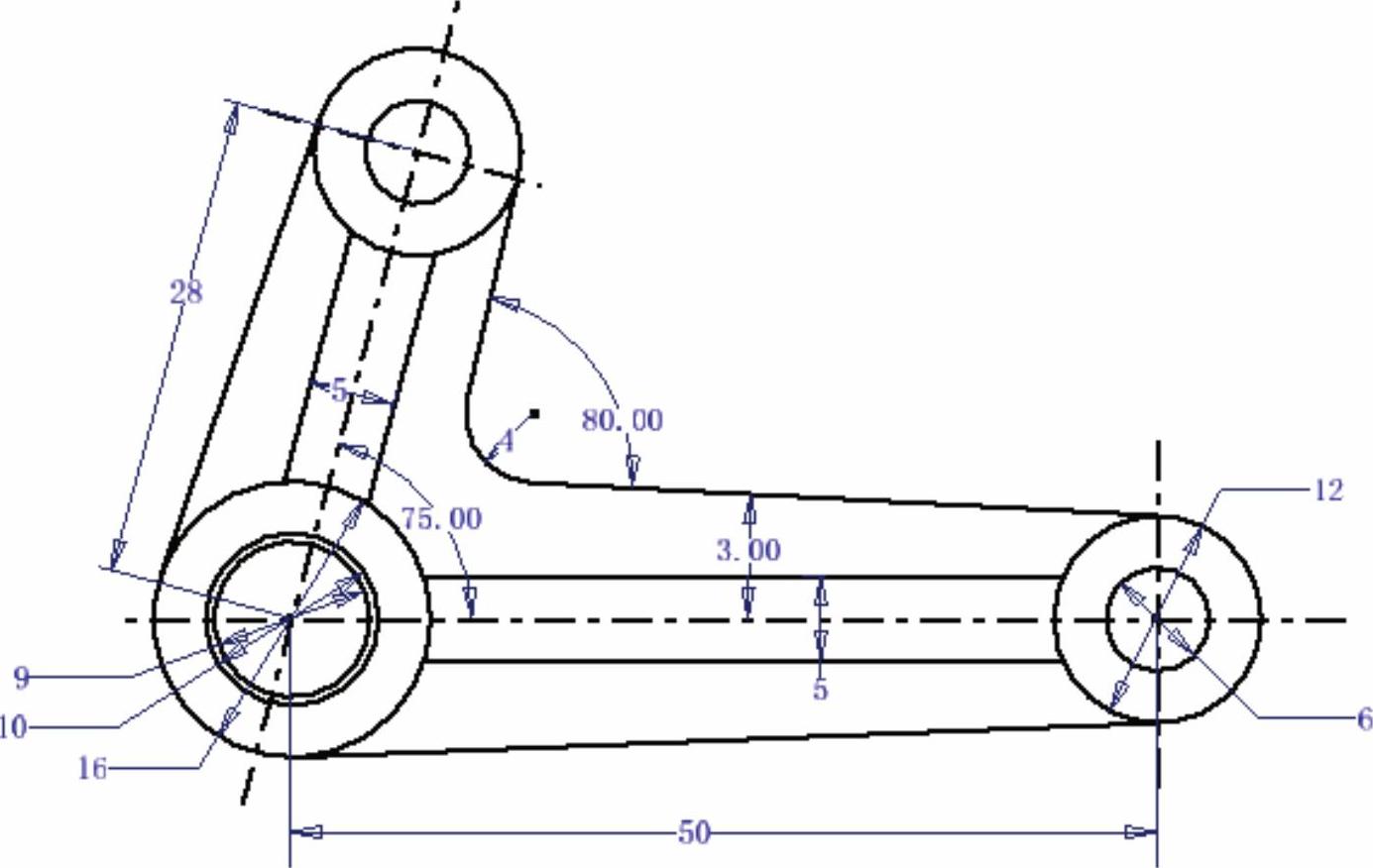

本例绘制杠杆草图，如图3-106所示。

图3-106 杠杆草图

操作步骤

（1）新建文件。运行Inventor，选择“快速入门”标签栏，单击“启动”面板上的“新建”选项，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。

（2）进入草图环境。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮 ，选择XY基准平面为草图绘制面，进入草图环境。

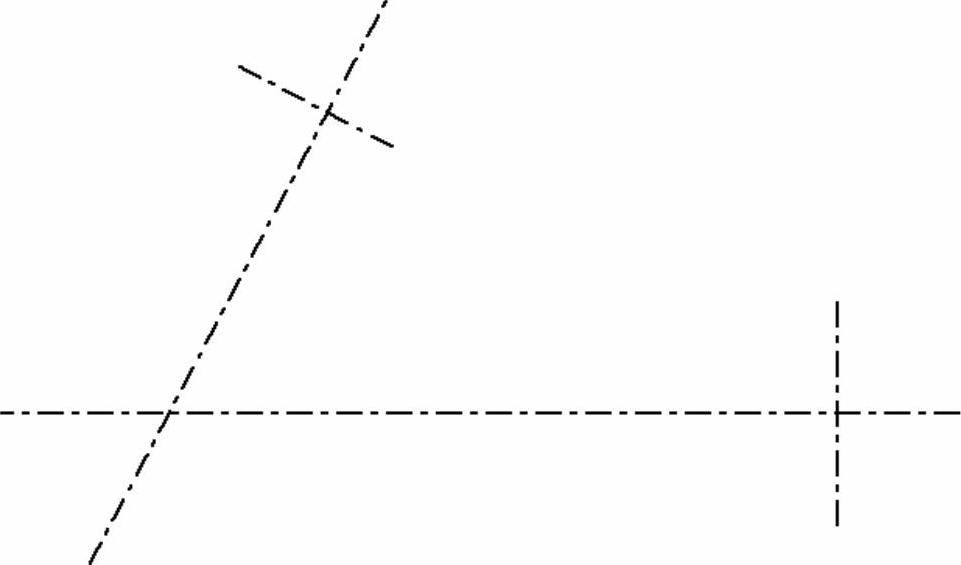

（3）绘制中心线。单击“草图”标签栏“格式”面板上的“中心线”按钮 ，再单击“草图”标签栏“创建”面板的“直线”按钮 ，绘制中心线，如图3-107所示。再次单击“草图”标签栏“格式”面板上的“中心线”按钮 ，取消中心线的绘制。

图3-107 绘制中心线

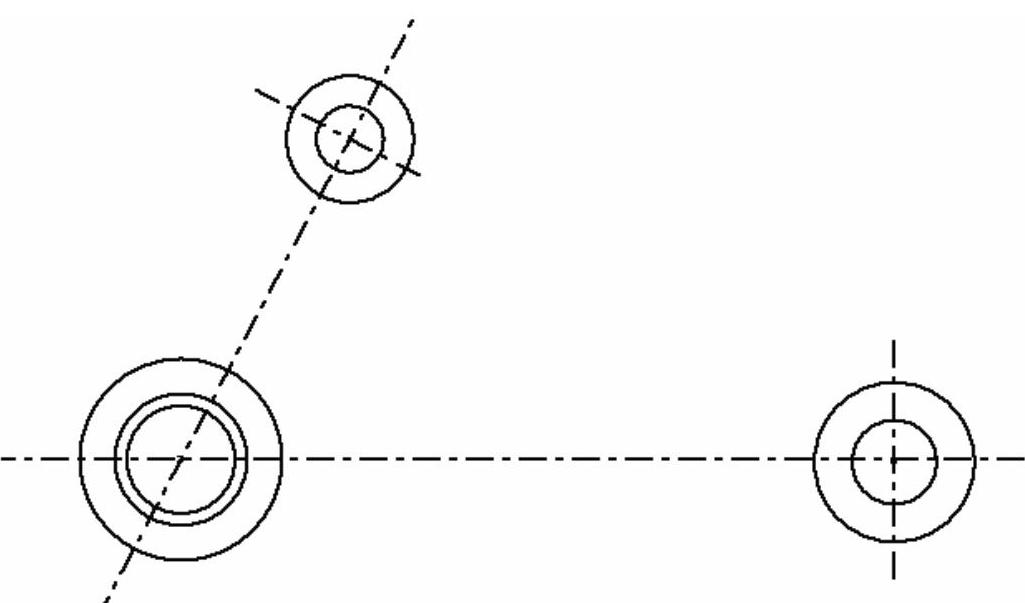

（4）绘制圆。单击“草图”标签栏“创建”面板上的“圆”按钮 ，绘制如图3-108所示的草图。

图3-108 绘制圆

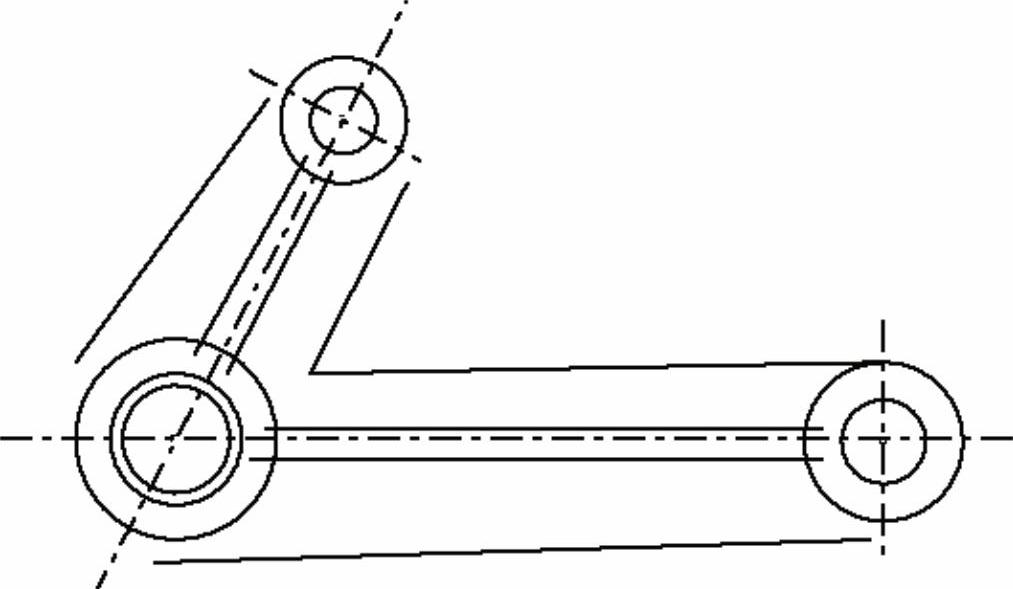

（5）绘制直线。单击“草图”标签栏“创建”面板上的“直线”按钮 ，绘制直线，如图3-109所示。

图3-109 绘制直线

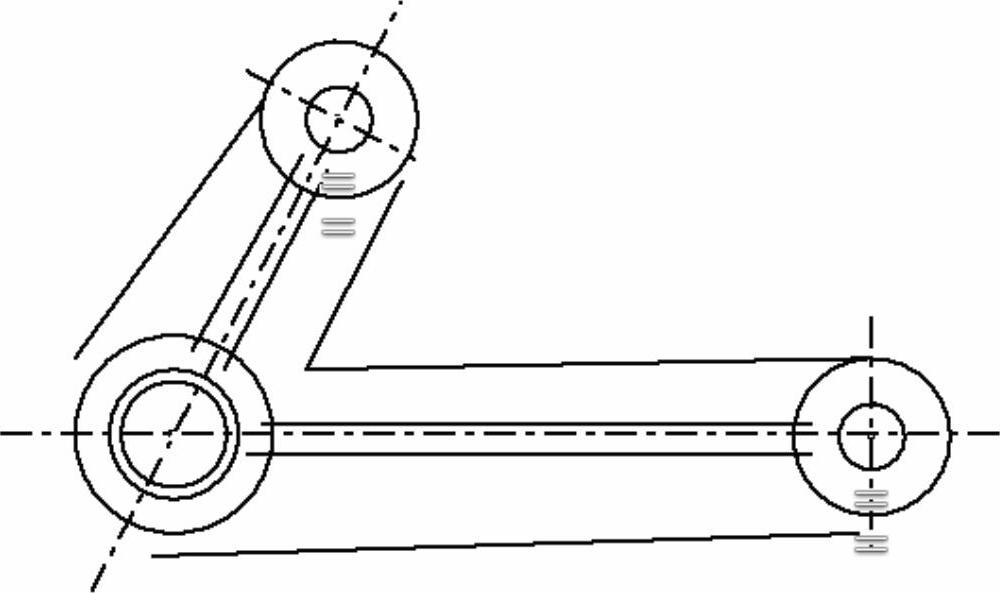

（6）添加相等约束。单击“草图”标签栏“约束”面板上的“相等约束”按钮 ，分别添加右侧两个圆与上端两个圆的相等关系，如图3-110所示。

图3-110 添加相等关系

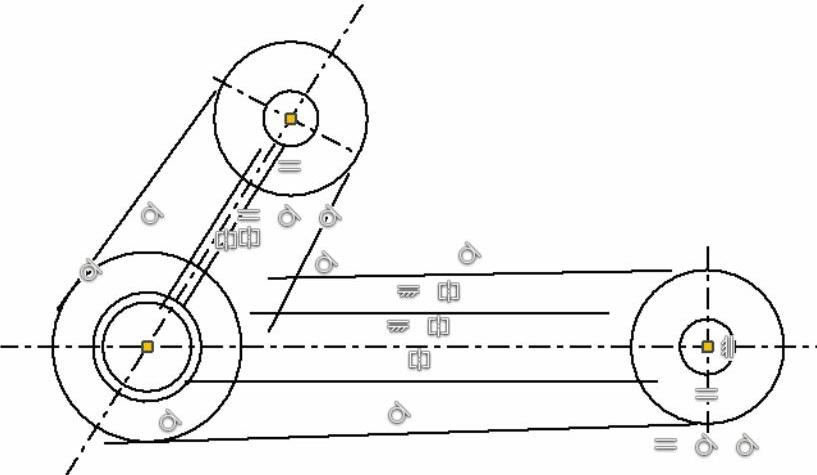

（7）添加相切约束。单击“草图”标签栏“约束”面板上的“相切约束”按钮 ，添加直线与圆的相切关系，如图3-111所示。 (www.daowen.com)

图3-111 添加相切关系

（8）添加对称和平行约束。单击“草图”标签栏“约束”面板上的“对称约束”按钮 ，添加直线与中心线的对称关系，单击“草图”标签栏“约束”面板上的“平行约束”按钮 ，添加直线与中心线的平行关系，如图3-112所示。

图3-112 添加对称关系

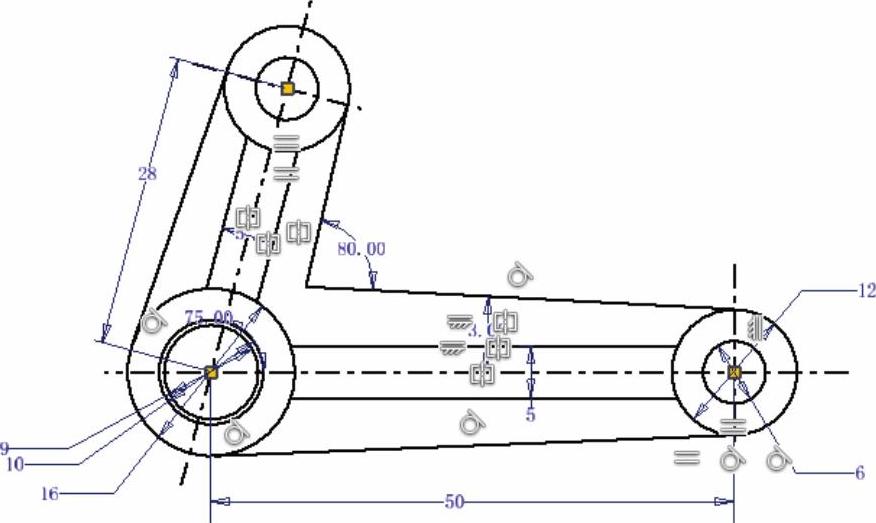

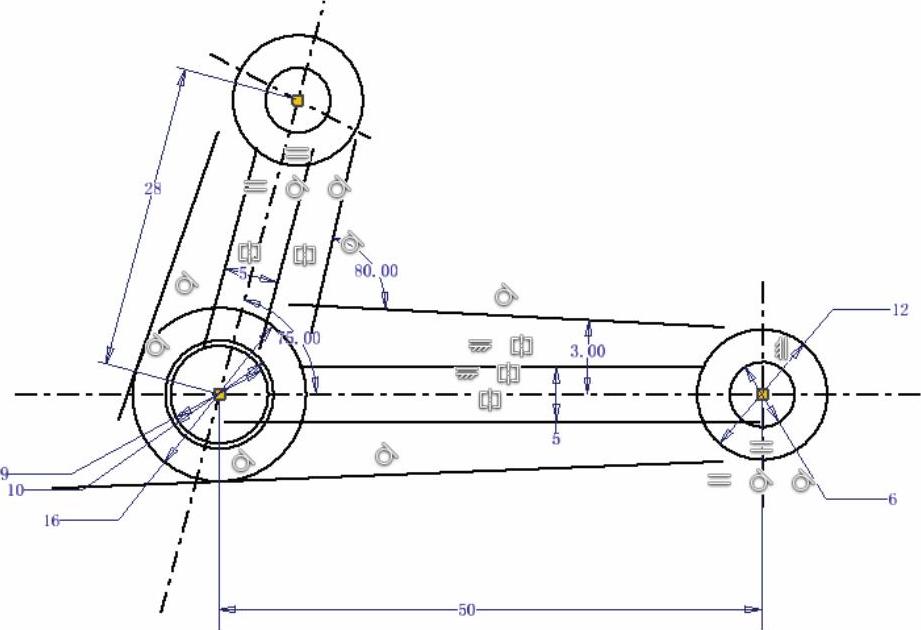

（9）标注尺寸。单击“草图”标签栏“约束”面板上的“尺寸”按钮 ，进行尺寸约束，如图3-113所示。

图3-113 标注尺寸

（10）延伸图形。单击“草图”标签栏“修改”面板上的“延伸”按钮 ，延伸线段，如图3-114所示。

图3-114 延伸图形

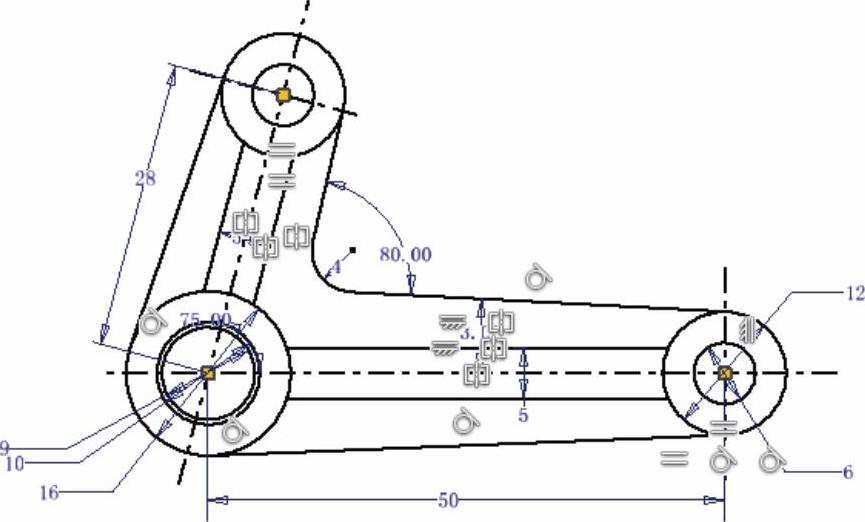

（11）修剪图形。单击“草图”标签栏“修改”面板上的“修剪”按钮 ，修剪多余的线段，如图3-115所示。

图3-115 修剪图形

（12）圆角处理。单击“草图”标签栏“修改”面板上的“圆角”按钮 ，打开“二维圆角”对话框，输入半径为4，对图中80°的两条直线进行圆角处理，如图3-116所示。

图3-116 圆角处理
