在Inventor中，可利用自动标注尺寸工具自动快速地给图形添加尺寸标注，该工具可计算所有的草图尺寸，然后自动添加。如果单独选择草图几何图元（例如直线、圆弧、圆和顶点），系统将自动应用尺寸标注和约束。如果不单独选择草图几何图元，系统将自动对所有未标注尺寸的草图对象进行标注。“自动标注尺寸”工具可以帮助用户通过一个步骤迅速、快捷地完成草图的尺寸标注。

通过自动标注尺寸，用户可完全标注和约束整个草图；可识别特定曲线或整个草图，以便进行约束；可仅创建尺寸标注或约束，也可同时创建两者；可使用“尺寸”工具来提供关键的尺寸，然后使用“自动尺寸和约束”来完成对草图的约束；在复杂的草图中，如果不能确定缺少哪些尺寸，可使用“自动尺寸和约束”工具来完全约束该草图，用户也可删除自动尺寸标注和约束。

（1）单击“草图”标签栏“约束”面板上的“自动尺寸和约束”按钮 ，打开如图3-81所示的“自动标注尺寸”对话框。

（2）接受默认设置以添加尺寸和约束或清除复选框以防止应用关联项。

（3）在视图中选择单个的几何图元或选择多个几何图元。也可以按住鼠标左键并拖动，将所需的几何图元包含在选择窗口内，单击完成选择。

（4）在对话框中单击“应用”按钮向所选的几何图元添加尺寸和约束，如图3-82所示。

“自动标注尺寸”对话框中的选项说明如下。

（1）尺寸：勾选此复选框，对所选的几何图元应用自动尺寸。(www.daowen.com)

（2）约束：勾选此复选框，对所选的几何图元应用自动约束。

（3） ：显示要完全约束草图所需的约束和尺寸的数量。

如果从方案中排除了约束或尺寸，在显示的总数中也会减去相应的数量。

（4）删除：从所选的几何图元中删除尺寸和约束。

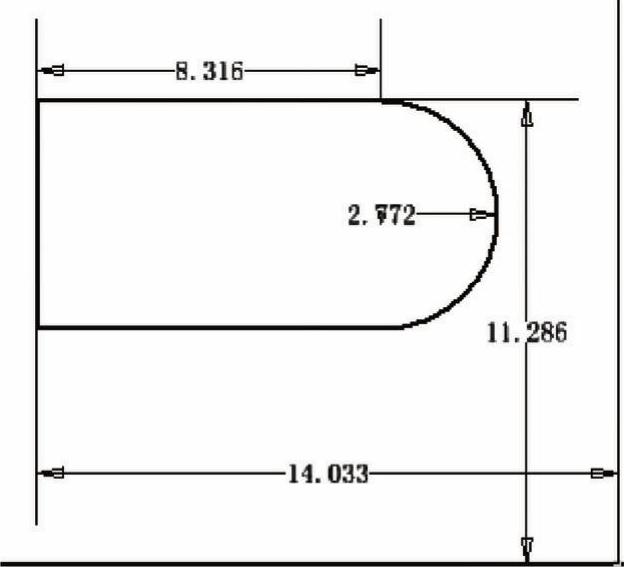

图3-82 标注尺寸
