修剪可以将选中曲线修剪到与最近曲线的相交处，该工具可在二维草图、部件和工程图中使用。在一个具有很多相交曲线的二维图环境中，该工具可很好地除去多余的曲线部分，使得图形更加整洁。

1.修剪单条曲线

（1）单击“草图”标签栏“修改”面板上的“修剪”按钮 。

（2）在视图中，在曲线上停留光标以预览修剪，如图3-77a所示，然后单击曲线完成操作

（3）继续修剪曲线。

（4）若要退出修剪曲线，按“Esc”键，结果如图3-77b所示。

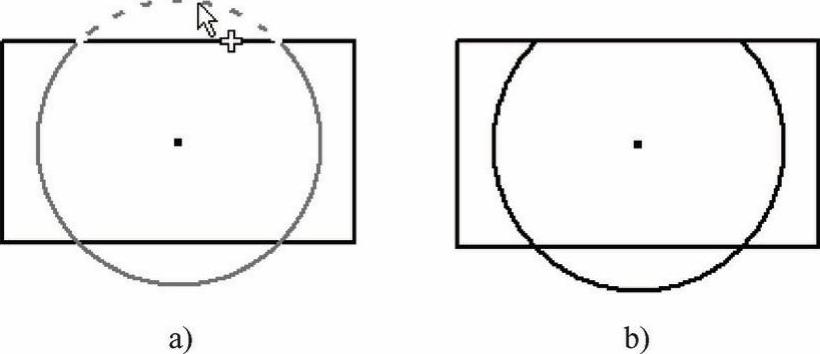

图3-77 修剪过程

a) 选择要修剪的图元 b) 完成修剪

2.框选修剪曲线

（1）单击“草图”标签栏“修改”面板上的“修剪”按钮 。 (www.daowen.com)

（2）在视图中，按住鼠标左键，然后在草图上移动光标。

（3）光标接触到的所有直线和曲线均将被修剪，如图3-78a所示。

（4）若要退出修剪曲线，按“Esc”键，结果如图3-78b所示。

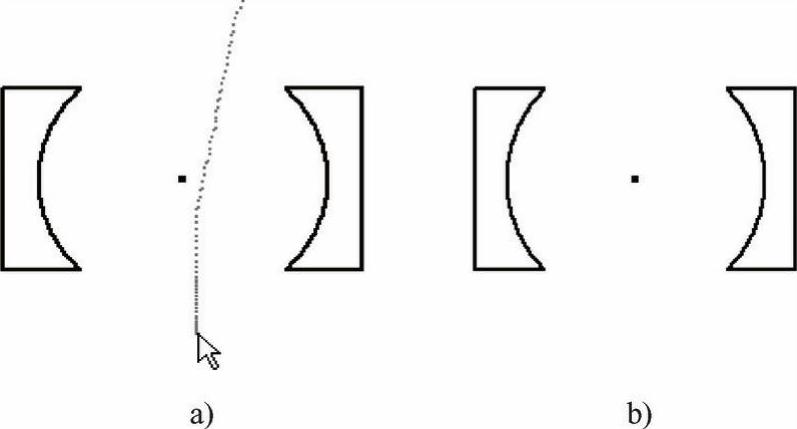

图3-78 修剪过程

a) 划过曲线 b) 完成修剪

提示：

在曲线中间进行选择会影响离光标最近的端点。可能有多个交点时，将选择最近的一个。在修剪操作中，删除掉的是光标下面的部分。

技巧：

按“Shift”键或右键菜单，在“修剪”和“延伸”之间切换。
