本例绘制棘轮草图，如图3-58所示。
操作步骤
（1）新建文件。运行Inventor，选择“快速入门”标签栏，单击“启动”面板上的“新建”选项，在打开的“新建文件”对话框中的“Templates”选项卡中的零件下拉列表中选择“Standard.ipt”选项，单击“创建”按钮，新建一个零件文件。
（2）进入草图环境。单击“三维模型”标签栏“草图”面板上的“开始创建二维草图”按钮
，选择XZ基准平面，进入草图环境。
（3）绘制圆。单击“草图”标签栏“创建”面板上的“圆”按钮
，绘制如图3-59所示的草图。
（4）绘制直线。单击“草图”标签栏“创建”面板上的“直线”按钮
，绘制直线，如图3-60所示。

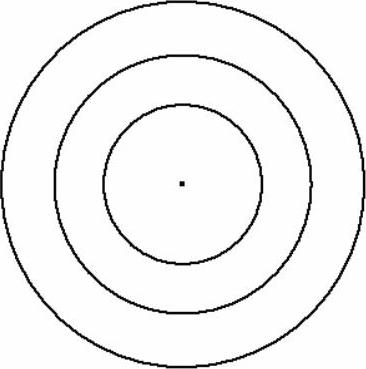

图3-59 绘制圆

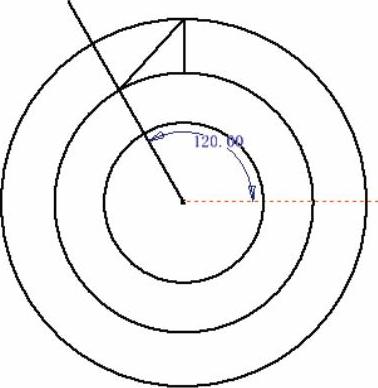

图3-60 绘制直线(www.daowen.com)
（5）阵列图形。单击“草图”标签栏“阵列”面板上的“环形阵列”按钮
，选择如图3-60所示的直线为阵列图元，选取圆心为阵列轴，输入阵列个数为12，取消“关联”复选框的勾选，单击“确定”按钮，如图3-61所示。

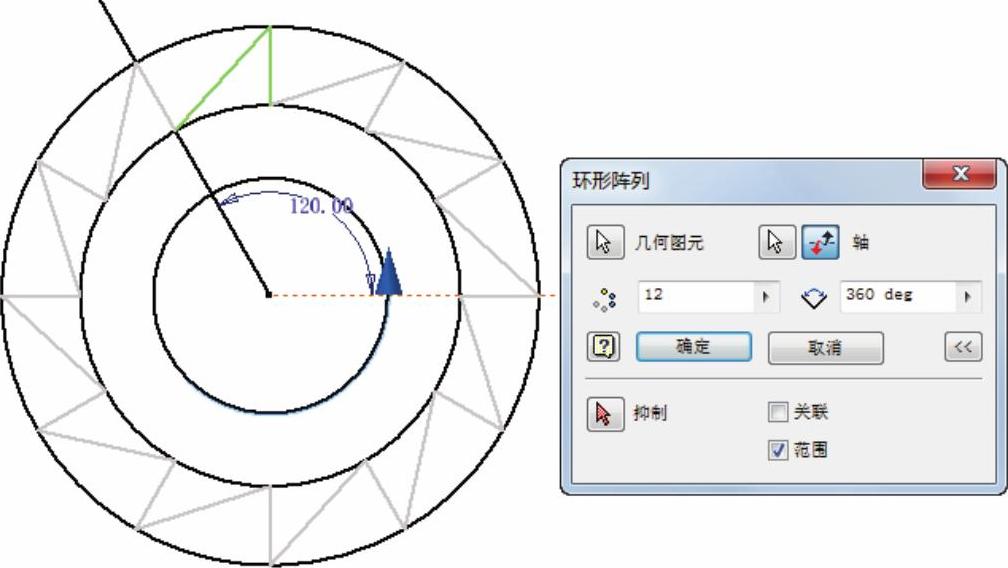

图3-61 选择阵列图元
（6）删除图元。选取圆1、圆2和直线，单击鼠标右键，在弹出的快捷菜单中选择“删除”按钮，如图3-62所示，删除图元，结果如图3-63所示。

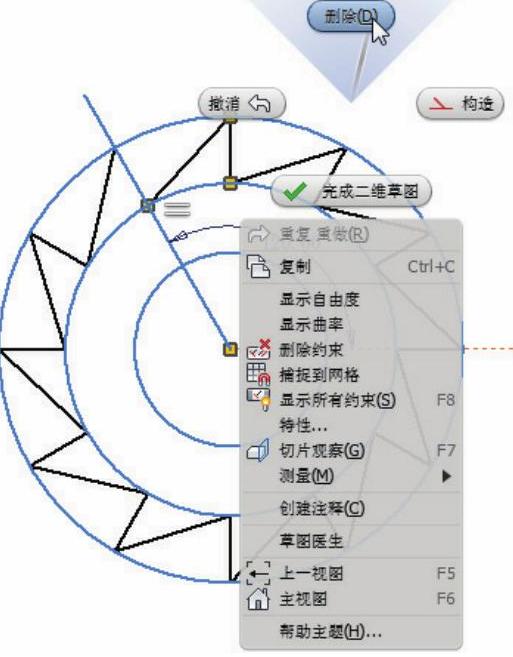

图3-62 快捷菜单

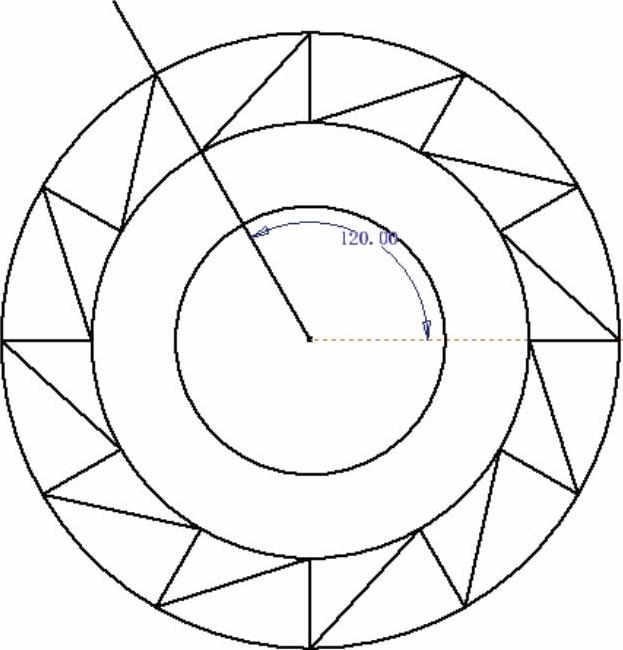

图3-63 阵列直线
