如何创建矩形和环形阵列?

时间:2023-06-17 理论教育 版权反馈
【摘要】:矩形阵列可在两个互相垂直的方向上阵列几何图元;环形阵列则可使得某个几何图元沿着圆周阵列。图3-54 “矩形阵列”对话框范围:勾选此复选框,则阵列元素均匀分布在指定间距范围内。取消该复选框的勾选阵列间距将取决于两元素之间的间距。图3-55 矩形阵列过程a)选取阵列图元 b)选取阵列方向1 c)选取阵列方向2 d)完成矩形阵列2.环形阵列执行命令。单击“确定”按钮完成环形阵列特征的创建,如图3-57c所示。

如何创建矩形和环形阵列?

如果要线性阵列或圆周阵列几何图元,就会用到Inventor提供的矩形阵列和环形阵列工具。矩形阵列可在两个互相垂直的方向上阵列几何图元;环形阵列则可使得某个几何图元沿着圆周阵列。

1.矩形阵列

(1)执行命令。单击“草图”标签栏“阵列”面板上的“矩形阵列”按钮 978-7-111-53165-4-Chapter03-93.jpg ,弹出“矩形阵列”对话框,如图3-54所示。

(2)选择阵列图元。利用几何图元选择工具 978-7-111-53165-4-Chapter03-94.jpg 选择要阵列的草图几何图元,如图3-55a所示。

(3)选择阵列方向1。单击“方向1”下面的路径选择按钮 978-7-111-53165-4-Chapter03-95.jpg ,选择几何图元定义阵列的第一个方向,如图3-55b所示。如果要选择与选择方向相反的方向,可单击反向按钮 978-7-111-53165-4-Chapter03-96.jpg

(4)设置参数。在数量框 978-7-111-53165-4-Chapter03-97.jpg 中,指定阵列中元素的数量,在“间距”框 978-7-111-53165-4-Chapter03-98.jpg 中,指定元素之间的间距。

(5)选择阵列方向2。进行“方向2”方面的设置,操作与方向1相同,如图3-55c所示。

(6)完成阵列。单击“确定”按钮以创建阵列,如图3-55d所示。

“矩形阵列”对话框选项说明如下。

抑制:抑制单个阵列元素,将其从阵列中删除,同时该几何图元将转换为构造几何图元。

关联:勾选此复选框,阵列成员相互具有关联性,当修改零件时,会自动更新阵列。

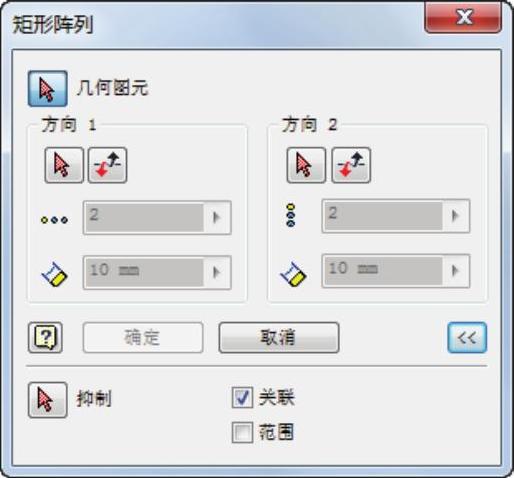

图3-54 “矩形阵列”对话框

范围:勾选此复选框,则阵列元素均匀分布在指定间距范围内。取消该复选框的勾选阵列间距将取决于两元素之间的间距。

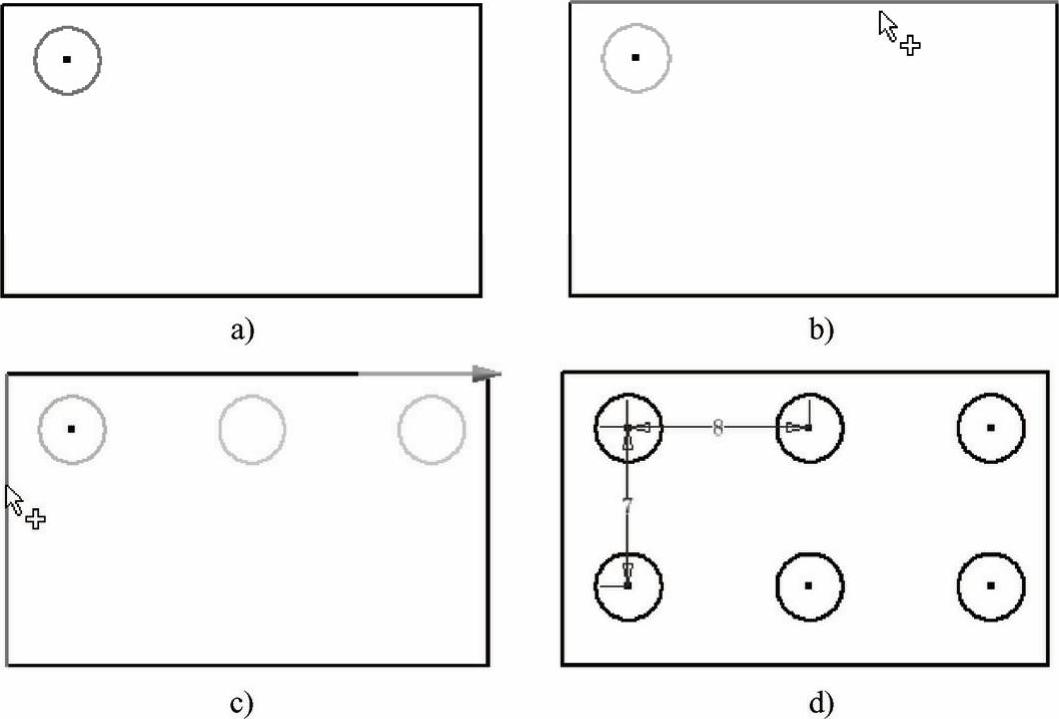

图3-55 矩形阵列过程

a) 选取阵列图元 b) 选取阵列方向1 c) 选取阵列方向2 d) 完成矩形阵列

2.环形阵列

(1)执行命令。单击“草图”标签栏“阵列”面板上的“环形阵列”按钮 978-7-111-53165-4-Chapter03-101.jpg ,打开“环形阵列”对话框,如图3-56所示。

(2)选择阵列图元。利用几何图元选择工具 978-7-111-53165-4-Chapter03-102.jpg 选择要阵列的草图几何图元,如图3-57a所示。

(3)选择旋转轴。利用旋转轴选择工具,选择旋转轴,如果要选择相反的旋转方向(如顺时针方向变逆时针方向排列)可单击 978-7-111-53165-4-Chapter03-103.jpg 按钮,如图3-57b所示。

(4)设置阵列参数。选择好旋转方向之后,再输入要复制的几何图元的个数 978-7-111-53165-4-Chapter03-104.jpg ,以及旋转的角度 978-7-111-53165-4-Chapter03-105.jpg 即可。

(5)完成阵列。单击“确定”按钮完成环形阵列特征的创建,如图3-57c所示。

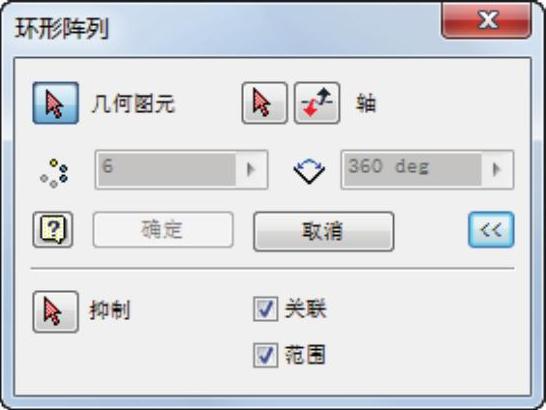

图3-56 “环形阵列”对话框

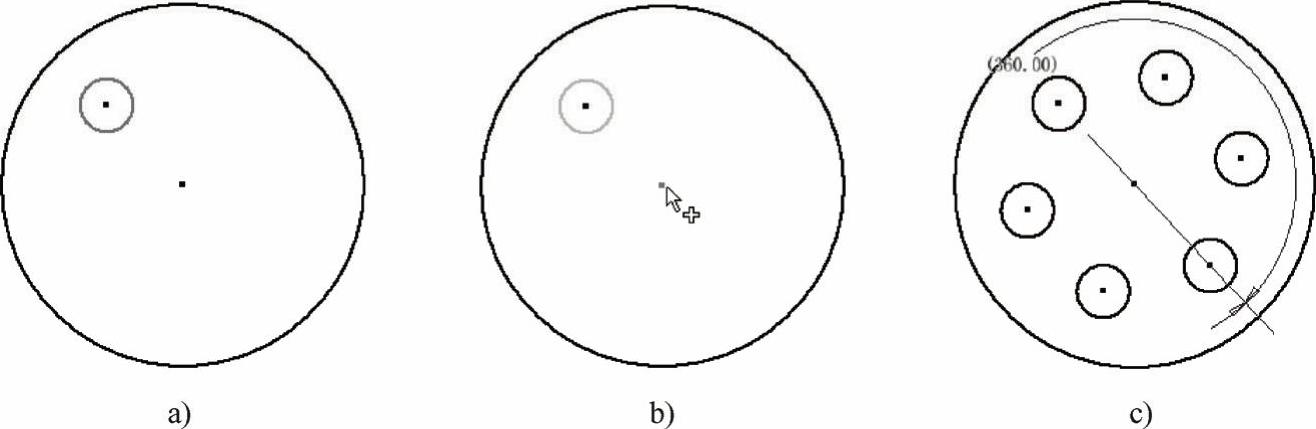

图3-57 环形阵列过程

a) 选取阵列图元 b) 选取旋转轴 c) 完成环形阵列
